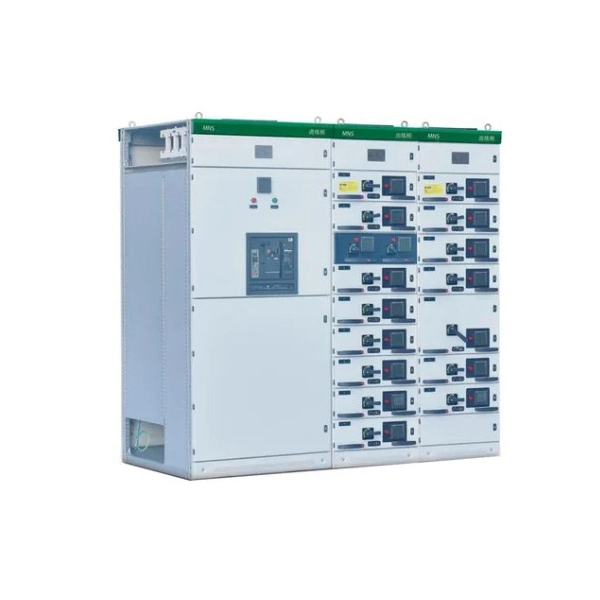

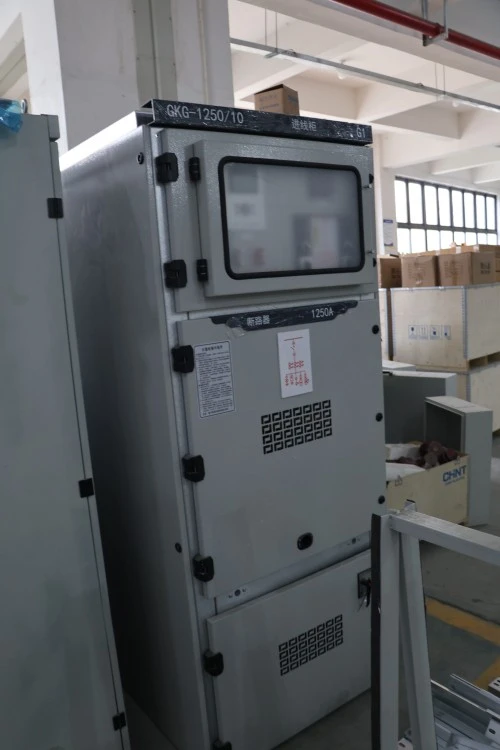

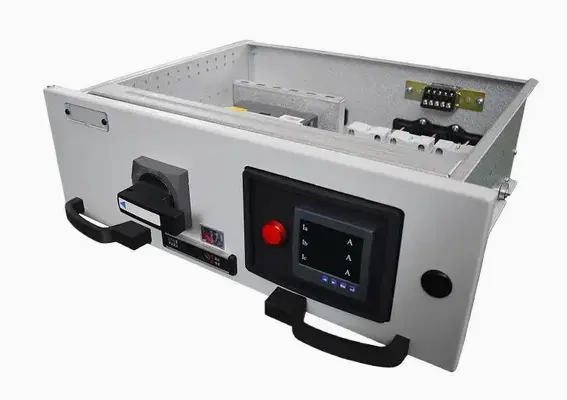

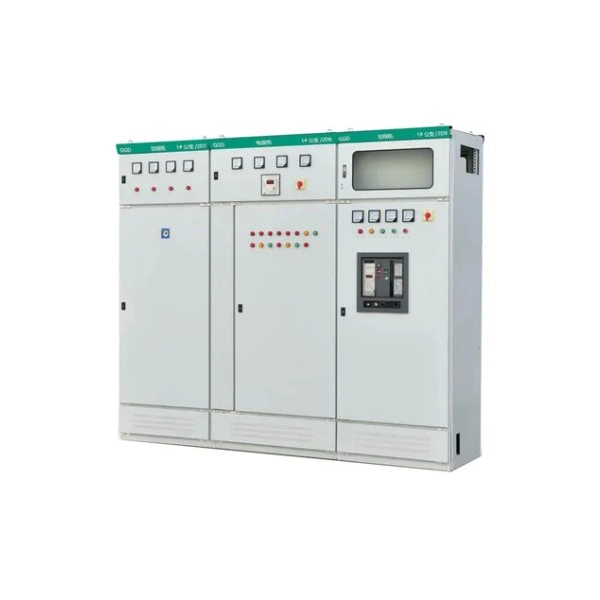

Αποσπώμενος πίνακας ελέγχου διακόπτη διακοπτών

Ο αποσυρόμενος πίνακας ελέγχου διακόπτη διακοπτών είναι αΜέσοντάση μεταλλική μονάδα διανομήςόπου βασικά εξαρτήματα όπως διακόπτες κυκλώματος μπορούν να αποσυρθούν φυσικά από το κύριο περίβλημα για επιθεώρηση, συντήρηση ή αντικατάσταση. Σε αντίθεση με τον σταθερό διακόπτη, αυτή η μονάδα επιτρέπει στους χειριστές να απομονώνουν και να αφαιρούν έναν διακόπτη χωρίς να απενεργοποιούν ολόκληρο το σύστημα διαύλου. Χρησιμοποιείται ευρέως για τον έλεγχο, την προστασία και την απομόνωση ηλεκτρικού εξοπλισμού σε βιομηχανικές εγκαταστάσεις, υποσταθμούς και εμπορικά κτίρια. Με απλά λόγια, διαχειρίζεται τη ροή ισχύος, διασφαλίζοντας ταυτόχρονα την ασφάλεια του χειριστή και τη συνέχεια του συστήματος.

Παράμετροι προϊόντος (Προδιαγραφές)

Πιστοποίηση και Διασφάλιση Ποιότητας

Η Lugao κατασκευάζει αποσπώμενους διακόπτες Μέσης τάσης σύμφωνα με τις τεχνικές απαιτήσεις του έργου και τα ισχύοντα πρότυπα όπως το IEC 62271-200. Πριν από την αποστολή, οι συνήθεις αναφορές δοκιμών και οι φωτογραφίες επιθεώρησης μπορούν να παρέχονται σύμφωνα με την επιβεβαιωμένη τεχνική συμφωνία.

• Σχεδιασμός και δοκιμή με βάση το IEC 62271-200
• Δοκιμή αντοχής στη συχνότητα ισχύος
• Δοκιμή μηχανικής λειτουργίας
• Δοκιμή λειτουργίας Interlock
• Δευτερεύουσα επιθεώρηση καλωδίωσης
• Δοκιμή μερικής εκκένωσης όπου ισχύει
• Έκθεση εργοστασιακής δοκιμής πριν από την αποστολή

Χαρακτηριστικά Προϊόντος και Εφαρμογές

Ε1: Τι κάνει τοΑποσπώμενος διακόπτηςΔιακόπτης ντουλαπιού ελέγχου πιο ασφαλής από σταθερού τύπου;

Α: Η αποσπώμενη σχεδίαση απομονώνει φυσικά τον διακόπτη από ζυγούς ζυγού όταν τραβιέται έξω. Αυτό δημιουργεί ένα ορατό κενό αποσύνδεσης, εξαλείφοντας τους κινδύνους τυχαίας λάμψης τόξου κατά τη συντήρηση. Το Lugao προσθέτει μηχανισμούς κλείστρου που καλύπτουν αυτόματα τις σταθερές επαφές όταν αποσύρεται η μονάδα, ενισχύοντας περαιτέρω την ασφάλεια.

Ε2: Ποιες εφαρμογές ταιριάζουν καλύτερα σε αυτό το ντουλάπι;

Α: Ιδανικό για:

● Σταθμοί ηλεκτροπαραγωγής (βοηθητική διανομή ηλεκτρικής ενέργειας)

● Κέντρα δεδομένων (χρειάζονται υψηλή αξιοπιστία και γρήγορη αντικατάσταση του διακόπτη)

● Εγκαταστάσεις πετρελαίου και αερίου (ασφαλής απομόνωση σε επικίνδυνες περιοχές με επιλογή IP54)

● Συστήματα μετρό και σιδηροδρομικών μεταφορών (συχνές λειτουργίες διακοπτών υπό φορτίο)

● Εγκαταστάσεις εξόρυξης και χάλυβα (απαιτείται αντοχή σε υψηλό βραχυκύκλωμα)

Ε3: Μπορεί να ενσωματωθεί με την έξυπνη παρακολούθηση;

Α: Ναι.Λουγκάοπροσφέρει προαιρετικούς αισθητήρες και μονάδες επικοινωνίας (Modbus, IEC 61850) για απομακρυσμένη παρακολούθηση θέσης κάθε αποσπώμενης μονάδας.

Λεπτομέρειες Παραγωγής & Ανταγωνιστικά Πλεονεκτήματα

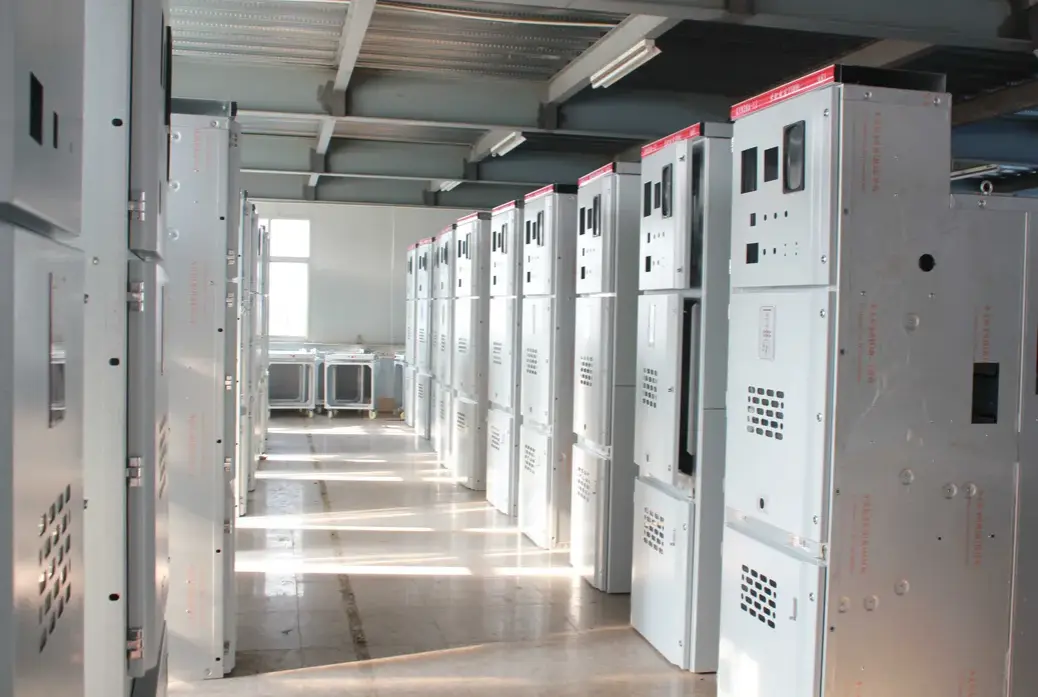

Λεπτομέρειες παραγωγής:

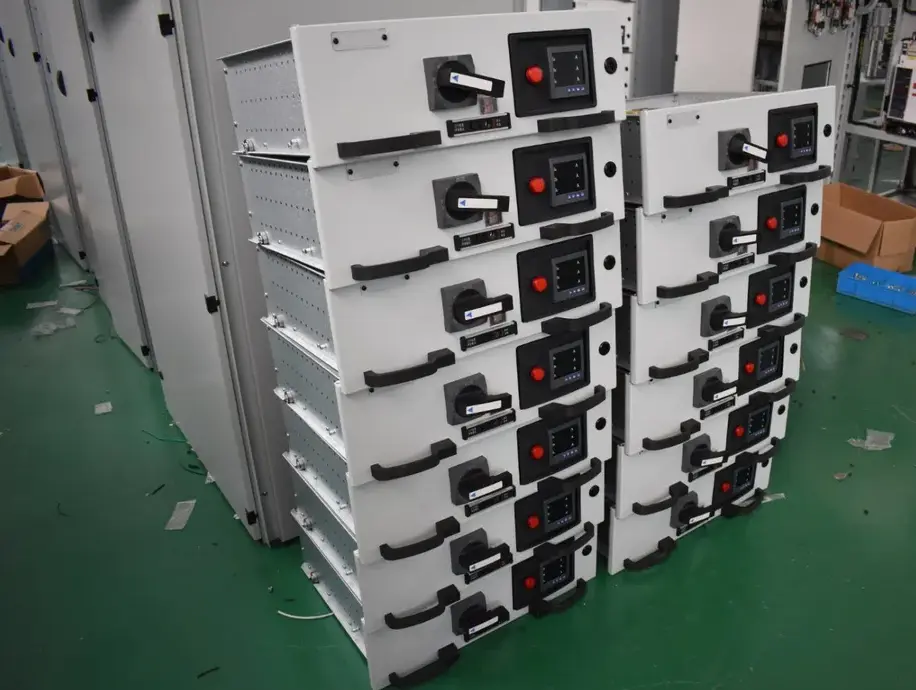

Κάθε ντουλάπι ελέγχου διακόπτη με δυνατότητα ανάσυρσης Lugao κατασκευάζεται από ανοξείδωτο χάλυβα κομμένο με λέιζερ ή γαλβανισμένο φύλλο με επίστρωση πούδρας (ελάχιστο πάχος 80μm). Οι αποσπώμενες ράγες είναι επιχρωμιωμένες για ομαλή κίνηση και αξιολογούνται για 10.000 κύκλους εισαγωγής/απόσυρσης. Οι σταθερές επαφές είναι επαργυρωμένες (τουλάχιστον 10μm πάχους) για ελαχιστοποίηση της αντίστασης επαφής. Όλες οι δευτερεύουσες καλωδιώσεις ελέγχου χρησιμοποιούν επιβραδυντικά φλόγας καλώδια με μόνωση από πολυαιθυλένιο με σταυροδεσμούς. Κάθε μονάδα υποβάλλεται σε δοκιμή καύσης 48 ωρών και μέτρηση μερικής εκφόρτισης (<5 pC σε 1,1 Ur).

Ανταγωνιστικά πλεονεκτήματα έναντι παρόμοιων προϊόντων:

Συσκευασία, αποστολή & εξυπηρέτηση μετά την πώληση

Συσκευασία:

Κάθε αποσπώμενη μονάδα αποστέλλεται χωριστά με αντιστατικό αφρώδες υλικό και στη συνέχεια περικλείεται σε ξύλινο κιβώτιο με δείκτες υγρασίας. Το κύριο ντουλάπι είναι τυλιγμένο σε τρία στρώματα: αντισκωριακή μεμβράνη VCI → περιτύλιγμα με φυσαλίδες → θήκη εξαγωγής κόντρα πλακέ με ατσάλι. Όλα τα εξαρτήματα στερέωσης και τα εργαλεία τοποθετούνται σε σακούλες και τοποθετούνται μέσα στην πόρτα.

Αποστολή:

Δια θαλάσσης (στάνταρ): εμπορευματοκιβώτια 20GP ή 40HQ. Μπορεί να κανονιστεί αεροπορική ή σιδηροδρομική μεταφορά για επείγοντα έργα κατόπιν αιτήματος. Όρος παράδοσης: FOB Ningbo ή CIF σε μεγάλα λιμάνια.

Εξυπηρέτηση μετά την πώληση:

● Περίοδος εγγύησης: 12 μήνες από την έναρξη λειτουργίας ή 18 μήνες από την αποστολή, όποιο από τα δύο συμβεί πρώτο.

● Απομακρυσμένη τεχνική υποστήριξη (βίντεο, σχέδια) – απόκριση εντός 2 ωρών.

Πληροφορίες που απαιτούνται για την προσφορά

Για την παροχή ακριβούς προσφοράς για τοΑποσπώμενος πίνακας διακοπτών μέσης τάσης, στείλτε μας τις ακόλουθες πληροφορίες:

• Ονομαστική τάση και συχνότητα
• Διάγραμμα μονής γραμμής
• Ονομαστικό ρεύμα κάθε τροφοδότη
• Απαίτηση ρεύματος βραχυκυκλώματος
• Αριθμός εισερχόμενων και εξερχόμενων πλαισίων
• Απαιτήσεις μάρκας και μοντέλου ρελέ προστασίας
• Απαιτήσεις μέτρησης και επικοινωνίας
• Απαίτηση ταξινόμησης εσωτερικού τόξου
• Κατεύθυνση εισόδου καλωδίου
• Ποσότητα και λιμάνι προορισμού
• Ισχύον τοπικό πρότυπο ή απαίτηση χρησιμότητας

Συχνές ερωτήσεις – Ερωτήσεις & Απαντήσεις πελατών

Ε1: Μπορεί να τοποθετηθεί εκ των υστέρων ο αποσυρόμενος πίνακας ελέγχου διακόπτη σε έναν παλιό υποσταθμό με περιορισμένο χώρο;

Α: Ναι. Ο αρθρωτός και συμπαγής σχεδιασμός του (τυπικό πλάτος 650mm για 12kV) επιτρέπει την αντικατάσταση παλαιότερων σταθερών διακοπτών χωρίς έργα πολιτικού. Παρέχουμε δωρεάν επαλήθευση διάταξης κατόπιν αιτήματος.

Ε2: Τι συμβαίνει εάν η μηχανική ασφάλιση αποτύχει ενώ ο διακόπτης είναι στη συνδεδεμένη θέση;

Α: Τα ντουλάπια της Lugao περιλαμβάνουν χειροκίνητη απελευθέρωση έκτακτης ανάγκης, προσβάσιμη μέσω ενός σφραγισμένου καλύμματος. Αυτός είναι ένας σχεδιασμός ασφαλής έναντι αστοχίας – ο διακόπτης μπορεί ακόμα να αποσυρθεί χρησιμοποιώντας το παρεχόμενο εργαλείο. Ωστόσο, συνιστούμε μόνο εκπαιδευμένο προσωπικό να το κάνει αυτό.

Ε3: Η τιμή περιλαμβάνει όλες τις αποσπώμενες μονάδες και τις κύριες ράβδους χαλκού;

Α: Η τυπική προσφορά περιλαμβάνει την κύρια μονάδα διακόπτη κυκλώματος και όλες τις εσωτερικές ράβδους χαλκού (πλήρως κατεργασμένες και επιμεταλλωμένες). Προαιρετικές μονάδες, όπως φορτηγά PT ή μονάδες μέτρησης αναφέρονται ξεχωριστά.

Ε4: Πώς μπορώ να επαληθεύσω ότι το ντουλάπι πληροί το IEC 62271-200;

Α: Κάθε μονάδα αποστέλλεται με πιστοποιητικό εργοστασιακής δοκιμής που περιλαμβάνει μερική εκφόρτιση, αντοχή στη συχνότητα ισχύος και αναφορές δοκιμών δυναμικής ευστάθειας. Η επιθεώρηση από τρίτους (π.χ. SGS, BV) είναι ευπρόσδεκτη στις εγκαταστάσεις μας.
