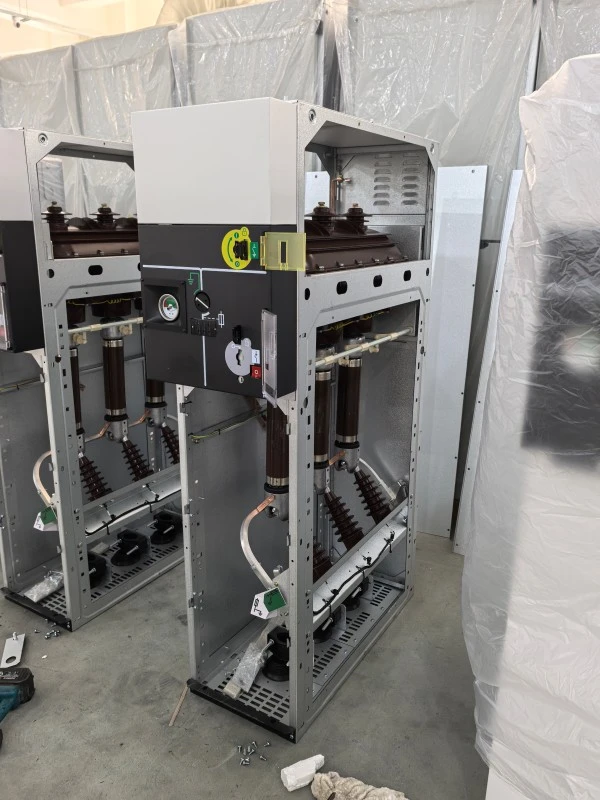

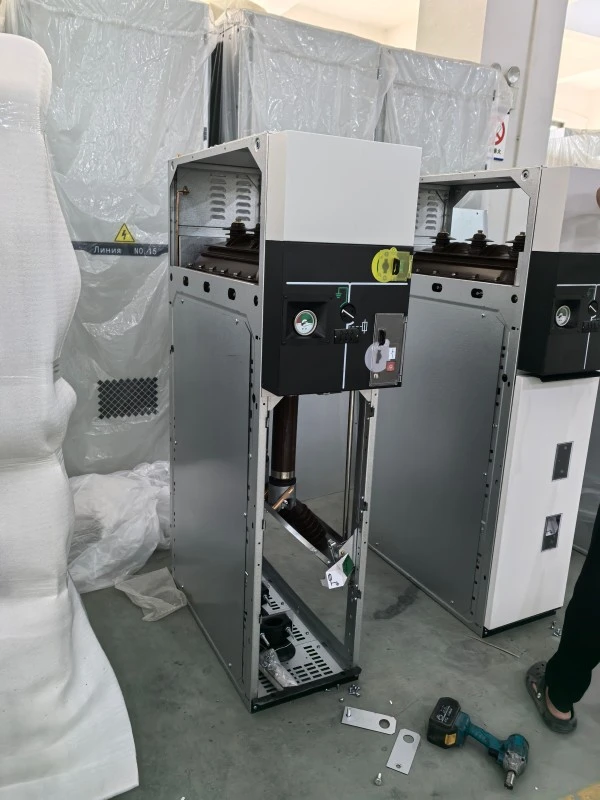

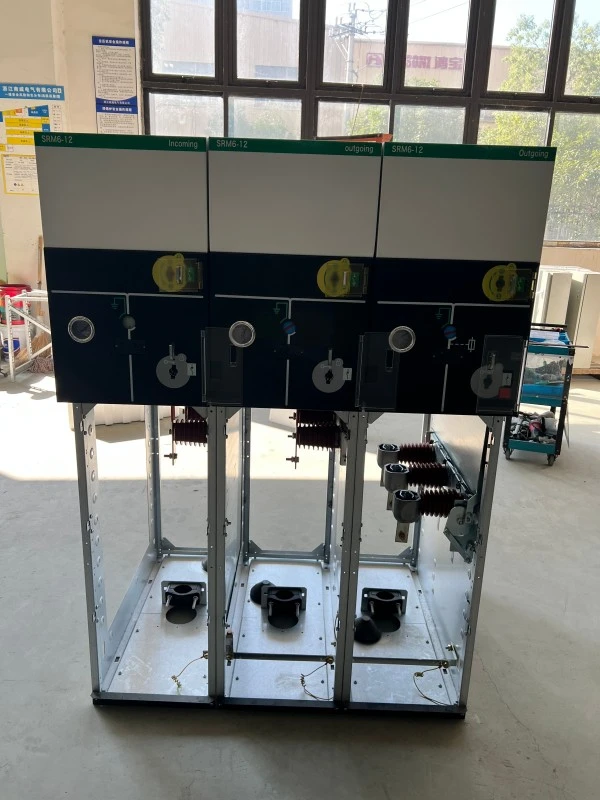

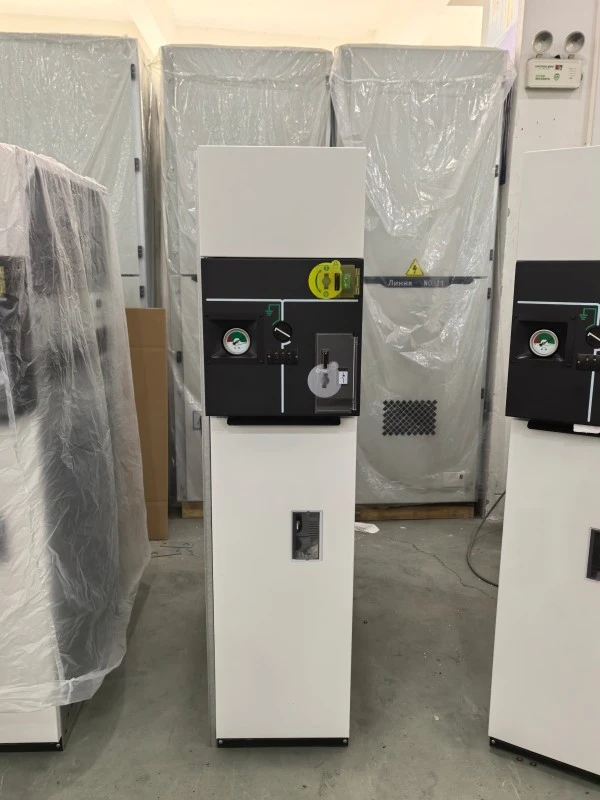

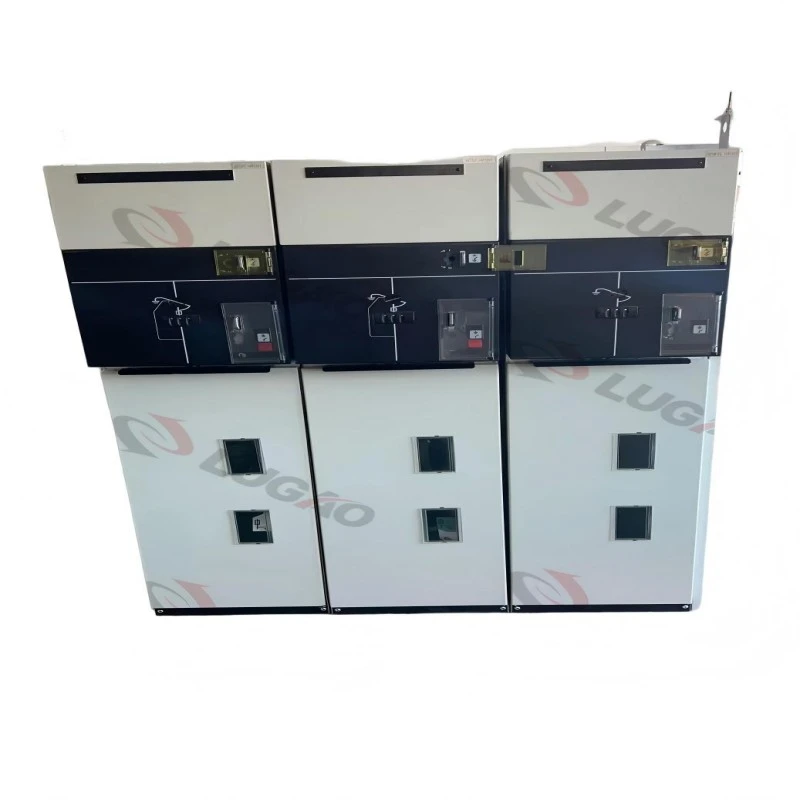

Σύστημα ενδασφάλισης χαμηλού αερίου με μεταλλικό περίβλημα RMU

Το σύστημα κλειδώματος χαμηλού αερίου με μέταλλο RMU (Κύρια μονάδα δακτυλίου) είναι ένας εργοστασιακός συναρμολογημένος, ελεγμένος τύπος, σχεδιασμένος για δίκτυα διανομής μέσης τάσης (έως 24 kV). Συνδυάζει τεχνολογία αερίου με μόνωση SF6 ή χωρίς SF6 με μηχανικό και ηλεκτρικό σύστημα ασφάλισης χαμηλής πίεσης αερίου.

Τι κάνει:

Το RMU συνδέει, απομονώνει και προστατεύει με ασφάλεια μετασχηματιστές και κυκλώματα καλωδίων σε δίκτυα δακτυλίου. Το «Σύστημα Interlock Low Gas» αποτρέπει αυτόματα τη λειτουργία (κλείσιμο ή γείωση) όταν η εσωτερική πίεση αερίου πέσει κάτω από τα ασφαλή όρια – εξαλείφοντας τους κινδύνους εσωτερικού τόξου λόγω ανεπαρκούς διηλεκτρικής αντοχής. Η μεταλλική κατασκευή παρέχει στιβαρή φυσική προστασία και ηλεκτρομαγνητική θωράκιση.

Βασικές λειτουργίες:

● Δημιουργία/σπάσιμο φορτίου

● Λειτουργία διακόπτη γείωσης με κλειδαριά

● Προστασία ρεύματος σφάλματος (με ασφάλεια ή ρελέ)

● Συναγερμός χαμηλής πίεσης αερίου και κλείδωμα

● Ορατή μόνωση κάτω από μεταλλικό περίβλημα

Κάθε μεταλλικό RMU που περικλείεται από το σύστημα Low Gas Interlock της Lugao Power συμμορφώνεται με τα πρότυπα IEC 62271-200 και GB/T 3906, διασφαλίζοντας απρόσκοπτη ενσωμάτωση σε έξυπνα δίκτυα.

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικό προϊόντος και εφαρμογή

Βασικά χαρακτηριστικά (με ενότητα Q&A)

Χαρακτηριστικό 1: Μηχανισμός εμπλοκής χαμηλής πίεσης αερίου

Αποτρέπει το κλείσιμο ή τη γείωση όταν η πυκνότητα αερίου είναι ανεπαρκής.

Μηχανική κλειδαριά + ανατροφοδότηση βοηθητικής επαφής στο RTU.

Χαρακτηριστικό 2: Μεταλλικό κλειστό, πλήρως σφραγισμένο δοχείο

Δεξαμενή από ανοξείδωτο χάλυβα με συγκόλληση με λέιζερ.

Δεν υπάρχουν εξωτερικά εκτεθειμένα ηλεκτροφόρα μέρη.

Χαρακτηριστικό 3: Ενσωματωμένες μηχανικές/ηλεκτρικές κλειδαριές

●Διακόπτης φόρτωσης – διακόπτης γείωσης – αλυσίδα μπλοκέ μπροστινού καλύμματος.

Προτάσεις κλειδαριάς και λουκέτου.

Χαρακτηριστικό 4: Συμπαγής και αρθρωτός σχεδιασμός

Πλάτος τόσο χαμηλό όσο 375 mm ανά μονάδα.

Επεκτάσιμο και από τις δύο πλευρές.

Χαρακτηριστικό 5: Σύστημα αερίου φιλικό προς τη συντήρηση

Αυτοστεγανωτικές βαλβίδες. μανόμετρο αερίου με ζώνη χαμηλής πίεσης σημειωμένη με κόκκινο χρώμα.

Εφαρμογές

1. Δευτερεύοντα δίκτυα διανομής (οικιστικά και εμπορικά συγκροτήματα)

2. Σταθμοί συλλογής αιολικής/ηλιακής ενέργειας (περιβαλλοντική προσαρμοστικότητα)

3. Αίθουσες διανομής διανομέα φόρτισης EV

4. Τροφοδότες αντιγράφων ασφαλείας κέντρου δεδομένων

5. Δίκτυα δακτυλίων βιομηχανικών εγκαταστάσεων

Q&A --- Χαρακτηριστικό προϊόντος Deep Dive

Ε1: Η χαμηλή ασφάλιση αερίου επηρεάζει την κανονική ταχύτητα λειτουργίας;

Α: Όχι. Υπό κανονική πίεση, το κλείδωμα είναι διαφανές. Μόνο όταν υπάρχει διαρροή αερίου (π.χ. λόγω γήρανσης της στεγανοποίησης) η κλειδαριά εμπλέκεται --- συνήθως μετά από 10+ χρόνια. Προσθέτει μηδενική καθυστέρηση κατά την εναλλαγή ρουτίνας.

Ε2: Ποιο είναι το τυπικό διάστημα αναπλήρωσης αερίου;

Α: Για έκδοση SF6, >20 χρόνια υπό κανονικές συνθήκες. Η ασφάλιση χαμηλού αερίου θα ενεργοποιήσει έναν συναγερμό πολύ πριν από το κρίσιμο επίπεδο, επιτρέποντας την προγραμματισμένη συντήρηση.

Ε3: Είναι το μεταλλικό κλειστό RMU System Low Gas Interlock κατάλληλο για αυτοματισμό έξυπνου δικτύου;

Α: Απολύτως. Κάθε μονάδα παρέχει βοηθητικές επαφές για συναγερμό χαμηλής τάσης αερίου, κατάσταση κλειδώματος και θέση διακόπτη --- συμβατή με το IEC 61850 μέσω RTU.

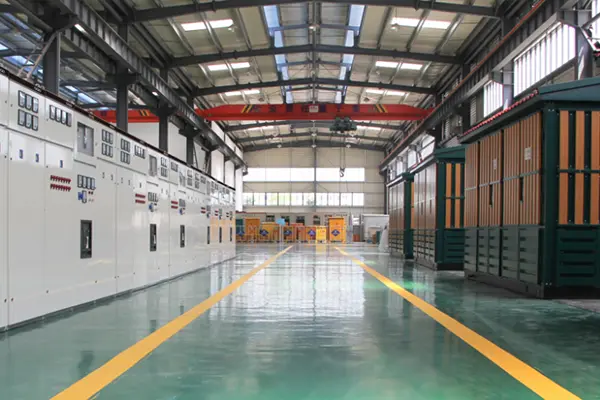

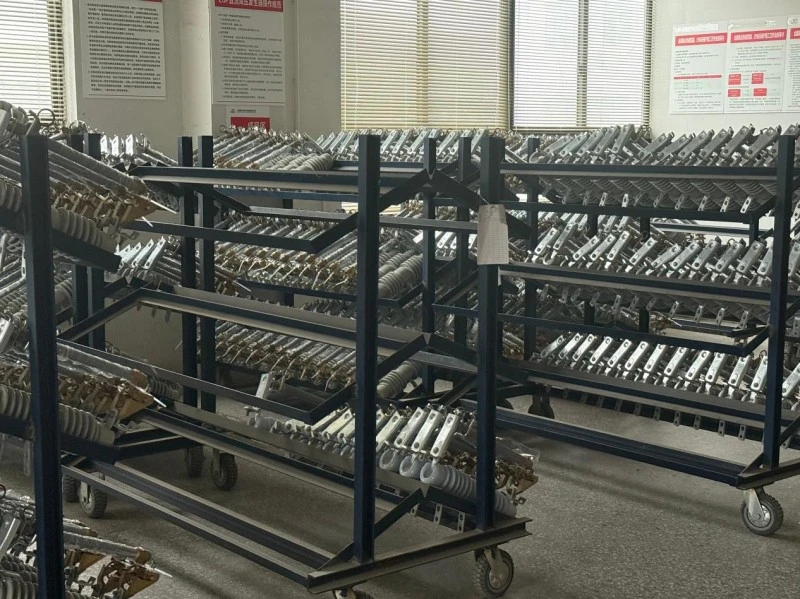

Στοιχεία Παραγωγής

Διαδικασία Παραγωγής

●Η Lugao Power Co., Ltd. παράγει κάθε μέταλλο του συστήματος παρεμβολής χαμηλού αερίου που περικλείεταιRMUσε καθαρό δωμάτιο Class 100.000 για πλήρωση αερίου. Βασικά βήματα παραγωγής:

1. Κοπή λέιζερ δεξαμενής & ρομποτική συγκόλληση --- δοκιμή διαρροής ηλίου (<1×10-6 mbar·L/s).

2. Ξήρανση υπό κενό και απαέρωση --- περιεκτικότητα σε υγρασία ≤10 ppm.

3. Συγκρότημα μηχανικής ασφάλισης --- Δοκιμή αντοχής 5000 κύκλων.

4. Βαθμονόμηση μανδάλωσης χαμηλού αερίου --- χρησιμοποιώντας διακόπτες πίεσης ακριβείας και μηχανισμούς έκκεντρου.

5. Τελική ηλεκτρική δοκιμή ---αντοχή συχνότητας ισχύος (42kV/1min για μονάδες 12kV).

6. Μοναδικός σειριακός αριθμός --- ανιχνεύσιμος στα πιστοποιητικά πρώτης ύλης.

Ποιοτικός έλεγχος

Κάθε RMU υποβάλλεται σε 100% εργοστασιακή δοκιμή αποδοχής (FAT) ανά IEC.

●Επαλήθευση λειτουργίας ασφάλισης αερίου σε τρία σημεία πίεσης: κανονικό, συναγερμός, κλείδωμα.

Μέτρηση μερικής εκφόρτισης <5 pC σε 1,2 Ur.

Πιστοποιήσεις & Διασφάλιση Ποιότητας

Γιατί να επιλέξετε την Lugao Power Co., Ltd.;

● 15+ χρόνια σε διακόπτη μέσης τάσης.

● Υποστήριξη κύκλου ζωής – εγγύηση ανταλλακτικών για 10 χρόνια.

● Προσαρμοσμένη μηχανική – προσθέστε απομακρυσμένη παρακολούθηση χαμηλών αερίων, θερμάστρα ή CT.

«Όταν αγοράζετε ένα μεταλλικό κλειστό RMU του συστήματος Low Gas Interlock System από το Lugao, δεν λαμβάνετε απλώς ένα προϊόν, αλλά έναν συνεργάτη στην ασφάλεια του δικτύου».

Συσκευασία & Παράδοση

Συσκευασία

1. Ατομικό RMU: Σφραγισμένο σε αντιστατική σακούλα PE + ξηραντικό.

2. Απορρόφηση κραδασμών: Αφρός EPE 30mm μέσα σε ξύλινο τελάρο.

3. Εξωτερικό κιβώτιο: Θερμικά επεξεργασμένο κόντρα πλακέ (συμβατό με ISPM-15 για εξαγωγή).

4. Σήμανση: Εύθραυστο, κέντρο βάρους, ετικέτα με αέριο, προειδοποίηση ασφάλισης.

Διανομή

1. Λιμάνι: Σαγκάη / Ningbo.

2. Χρόνος παράδοσης: 25 εργάσιμες ημέρες για τυπικές μονάδες 630A (παραγγελία δείγματος 15 ημέρες).

3. Έγγραφα αποστολής: Λίστα συσκευασίας, εμπορικό τιμολόγιο, φορτωτική, εκθέσεις δοκιμών, πιστοποιητικό βαθμονόμησης αλληλασφάλισης.

Σημείωση μεταφοράς αερίου

Οι μονάδες SF6 ή γεμάτες οικολογικό αέριο αποστέλλονται ως «μη επικίνδυνα εμπορεύματα» σύμφωνα με το UN 3166 (μηχανήματα με αέριο). Όλες οι βαλβίδες σφραγισμένες και προστατευμένες.

FAQ

Ε1: Ποια είναι η περίοδος εγγύησης για το μεταλλικό RMU που εσωκλείεται στο σύστημα χαμηλού αερίου;

Α: Η Lugao Power παρέχει 12 μήνες από την ημερομηνία έναρξης λειτουργίας ή 18 μήνες από την αποστολή (όποιο νωρίτερα). Ο μηχανισμός παρεμβολής χαμηλού αερίου καλύπτεται για 5 χρόνια.

Ε2: Μπορεί να παρακαμφθεί η ασφάλιση χαμηλής τάσης αερίου σε περίπτωση έκτακτης ανάγκης;

Α: Χωρίς σχεδιασμό. Η παράκαμψη θα νικήσει την ασφάλεια. Αντίθετα, παρέχουμε ένα προσωρινό κιτ αναπλήρωσης αερίου για την αποκατάσταση της πίεσης εντός 30 λεπτών. Να ακολουθείτε πάντα το lockout-tagout.

Ε3: Παρέχετε εκπαίδευση εγκατάστασης;

Α: Ναι. Προσφέρουμε απομακρυσμένη καθοδήγηση βίντεο δωρεάν και επιτόπου εκπαίδευση για παραγγελίες άνω των 10 μονάδων.

Ε4: Πώς μπορώ να επαληθεύσω τη λειτουργία ασφάλισης χαμηλής τάσης αερίου πριν από την εγκατάσταση;

Α: Χρησιμοποιήστε τη θύρα δοκιμής στο μόνιτορ πυκνότητας αερίου. Απελευθερώστε αργά αέριο – στο όριο συναγερμού (0,03 MPa) θα ακούσετε ένα ρελέ συναγερμού. στο κατώφλι κλειδώματος (0,02 MPa) ο άξονας λειτουργίας του διακόπτη μπλοκάρει μηχανικά. Αυτό αποδεικνύεται στο βίντεο του εργοστασίου μας.

Ε5: Είναι αυτό το RMU συμβατό με αέριο χωρίς SF6;

Α: Ναι. Η Lugao Power προσφέρει ένα μεταλλικό RMU με μείγμα N2/SF6 (70%/30%) ή αέριο βάσης C4-FN. （Το μέσο αερίου και τα κατώφλια ασφάλισης διαμορφώνονται σύμφωνα με το επιλεγμένο σύστημα μόνωσης.）Τα κατώφλια πίεσης μανδαλώσεως υπολογίζονται εκ νέου για κάθε τύπο αερίου.
