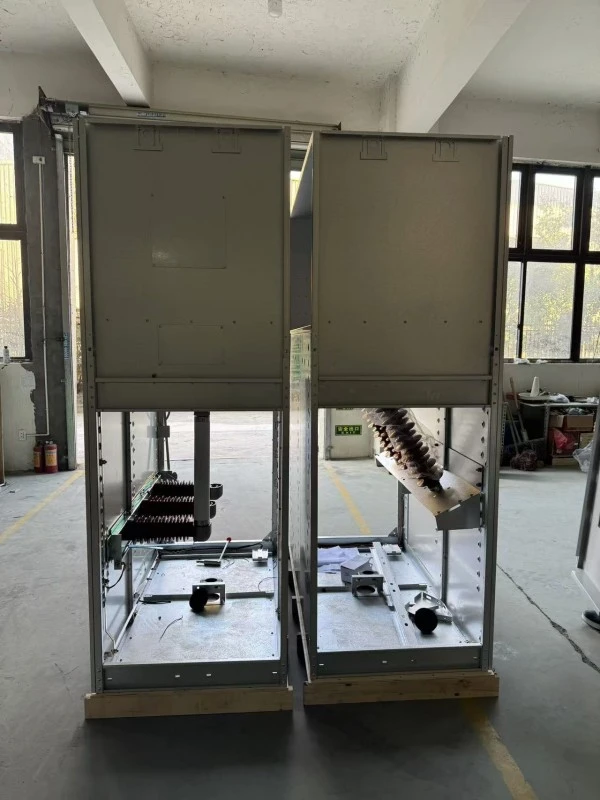

Μόνωση αερίου φιλική προς το περιβάλλον RMU

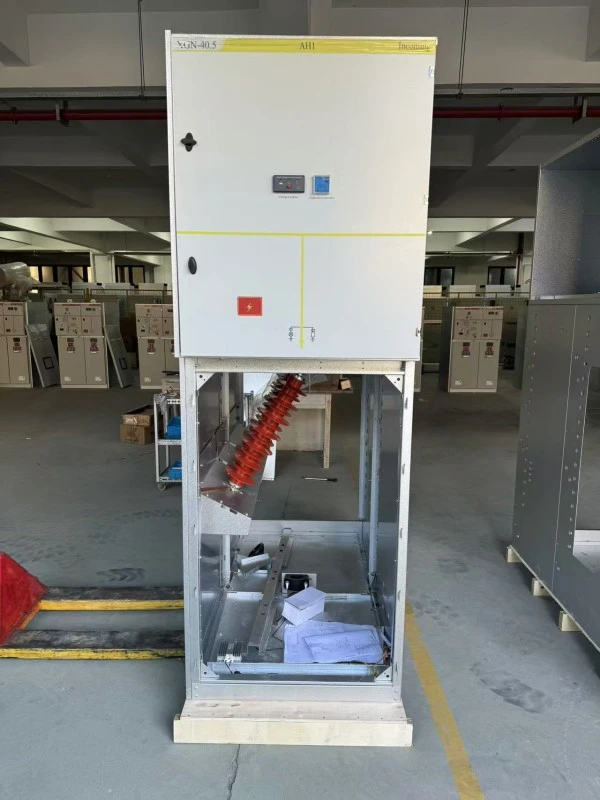

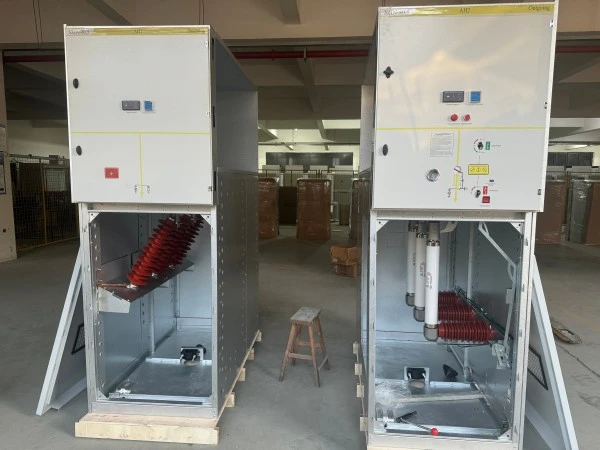

Η φιλική προς το περιβάλλον μόνωση αερίου RMU (Κύρια μονάδα δακτυλίου) είναι ένας εργοστασιακός συναρμολογημένος, σφραγισμένος, κλειστός με μέταλλο διακόπτης μέσης τάσης (έως 24 kV) που χρησιμοποιεί ένα φιλικό προς το περιβάλλον μείγμα αερίων ως κύριο μονωτικό και σβηστικό μέσο τόξου --- αντί του καθαρού SF6. Σε αντίθεση με τα παραδοσιακά SF6 RMU που έχουν υψηλό δυναμικό υπερθέρμανσης του πλανήτη (GWP = 23.500), το SF6 έχει GWP περίπου 24.300 σύμφωνα με τα τρέχοντα δεδομένα αναφοράς της ΕΕ. Το eco-RMU της Lugao Power χρησιμοποιεί είτε συνθετικό αέρα, μείγμα N2/SF6 (με λιγότερο από 10% SF6) είτε αέριο με βάση τη φθοροκετόνη (C5-FK). Αυτά τα αέρια είναι μη τοξικά, μη εύφλεκτα και έχουν GWP κάτω από 1 (για συνθετικό αέρα) ή κάτω από 600 (για C5-FK), σε σύγκριση με 23.500 για καθαρό SF6.

Πλεονεκτήματα προϊόντος

Γιατί να επιλέξετεLugao PowerΕίναι οι εναλλακτικές λύσεις Eco-Gas RMU Over SF6;

Χαρακτηριστικά προϊόντος

Λίστα δυνατοτήτων με τεχνικές επεξηγήσεις

Στοιχεία Παραγωγής

Πώς η Lugao Power κατασκευάζει το Eco-Gas RMU

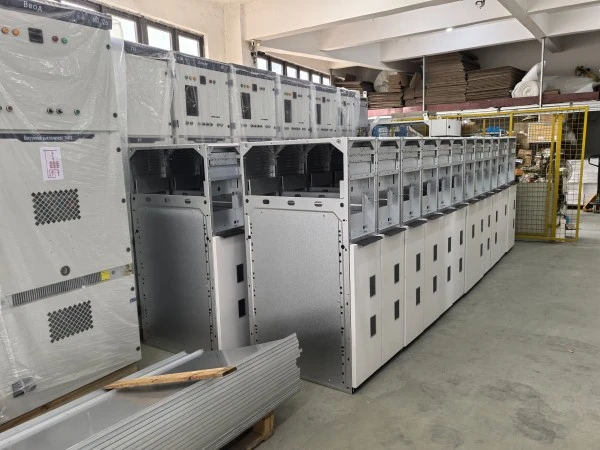

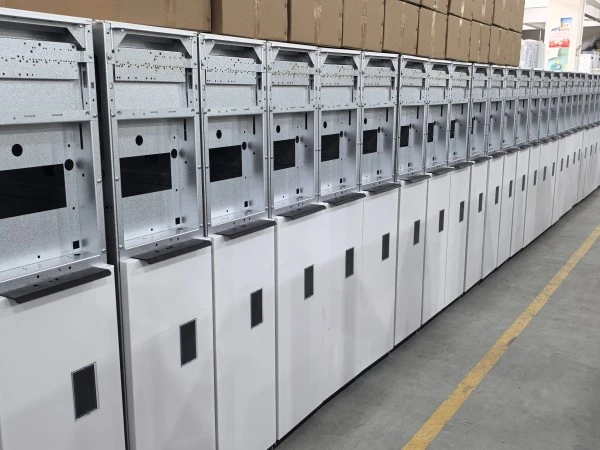

Κάθε φιλικό προς το περιβάλλον μόνωση αερίου RMU παράγεται στις εγκαταστάσεις μας με πιστοποίηση ISO 9001:2021 και ISO 14001 στο Wenzhou της Κίνας. Η διαδικασία κατασκευής είναι ειδικά προσαρμοσμένη για χειρισμό οικολογικού αερίου – διαφορετική από τις γραμμές παραγωγής SF6.

Βήμα-βήμα παραγωγική διαδικασία

1. Κατασκευή δεξαμενών

● Ανοξείδωτο ατσάλι 3 mm (AISI 304) – κοπή με λέιζερ, ρομποτική κάμψη, συγκολλημένο με αυτοματοποιημένη διαδικασία MIG.

● 100% ανίχνευση διαρροής ηλίου: Δεξαμενή βυθισμένη σε θάλαμο κενού. Δοκιμή ψεκασμού ηλίου – ρυθμός διαρροής <1×10-6 mbar·L/s (20 φορές αυστηρότερη από την απαίτηση IEC).

2. Συναρμολόγηση εξαρτημάτων

● Μηχανισμός διακόπτη τριών θέσεων συναρμολογημένος σε καθαρό δωμάτιο (Κλάση 100.000).

● Επαφές χαλκού επάργυρες (πάχος 15μm) – εξασφαλίζει χαμηλή αντίσταση επαφής (<30μΩ).

● Μηχανισμός κλείστρου – από ανοξείδωτο χάλυβα, με κάμερα.

3. Επεξεργασία υπό κενό

● Δεξαμενή που θερμαίνεται στους 80°C υπό κενό (<10 Pa) για 8 ώρες – αφαιρεί την υγρασία (στόχος <10 ppm).

● Αποτρέπει την εσωτερική συμπύκνωση και τη διηλεκτρική βλάβη.

4. Γέμισμα οικολογικού αερίου

● Το αέριο μείγμα παρασκευάζεται σε ειδικό σταθμό ανάμιξης (ακρίβεια ±1%).

● Για μίγμα C5-FK: C5-FK (φθοροκετόνη) + CO2 + O2 (ίχνος).

● Πίεση πλήρωσης: 0,04 MPa σχετική στους 20°C.

● Κάθε δεξαμενή με σειριακή αρίθμηση με ετικέτα σύνθεσης αερίου.

5. Τελική ηλεκτρική δοκιμή

● Αντοχή συχνότητας ισχύος: 42kV/1min (μονάδες 12kV).

● Αστραπιαία ώθηση: 75kV κορυφή (1,2/50μs).

● Μερική εκφόρτιση: <5pC σε 1,2Ur (12kV = 14,4kV τάση δοκιμής).

● Μέτρηση αντίστασης επαφής: Καταγράφεται στο πιστοποιητικό δοκιμής.

● Δοκιμή μηχανικής λειτουργίας: 50 κύκλοι ανοίγματος/κλεισίματος – χωρίς αλλαγή πίεσης αερίου.

6. Επαλήθευση διακλάδωσης

● Όλες οι μηχανικές ασφάλειες έχουν δοκιμαστεί με πείρους μετρητή – καταγράφηκε η μέτρηση δύναμης.

7. Συσκευασία

● Μονάδα γεμάτη αέριο σφραγισμένη με καπάκι μεταφοράς στη βαλβίδα.

● Μανόμετρο προστατευμένο με κάλυμμα αφρού

Ορόσημα ποιοτικού ελέγχου

Εξυπηρέτηση μετά την πώληση και εγγύηση

Περίοδος εγγύησης:

12 μήνες από την ημερομηνία θέσης σε λειτουργία ή 18 μήνες από την ημερομηνία αποστολής (όποιο συμβεί πρώτο).

Καλύπτεται από την εγγύηση:

1. Όλα τα μηχανικά μέρη (μηχανισμός διακοπτών, κλειδώματα, διακόπτης γείωσης, ενδείξεις)

2. Ακεραιότητα δεξαμενής αερίου (διαρροή λόγω κατασκευαστικού ελαττώματος)

3. Πρωτεύουσες και δευτερεύουσες επαφές

4. Σύνθεση οικολογικού αερίου (εάν το εργοστασιακό γέμισμα αποκλίνει από το πιστοποιητικό)

5. Μανόμετρο και οθόνη πυκνότητας

Δεν καλύπτεται:

1. Ζημιά από ακατάλληλη αποθήκευση ή εγκατάσταση (π.χ. πτώση της μονάδας)

2. Εξωτερική διάβρωση λόγω επιθετικού περιβάλλοντος (π.χ. χημική μονάδα)

3. Πράξεις της φύσης (σεισμός, πλημμύρα, κεραυνός)

4. Αναλώσιμα (ασφάλειες, ενδεικτικές λυχνίες, μπαταρίες)

Συχνές Ερωτήσεις

Ε1: Τι ακριβώς αέριο χρησιμοποιείται στο φιλικό προς το περιβάλλον μόνωση αερίου RMU;

Α: Η Lugao Power προσφέρει δύο επιλογές:

● Επιλογή Α (οικονομία): μείγμα N₂ + 10% SF6 – GWP ≈ 2.350 (ακόμα 90% χαμηλότερο από το καθαρό SF₆).

● Επιλογή Β (πράσινη πριμοδότηση): C5-FK (φθοροκετόνη) + CO₂ + O2 – GWP < 600, χωρίς PFAS, κατάλληλη για έργα που επιδιώκουν να μειώσουν την εξάρτηση από αέρια μόνωσης υψηλής GWP SF₆.

Και τα δύο είναι μη τοξικά, μη εύφλεκτα και εγκεκριμένα από το IEC 62271-200.

Ε2: Είναι η απόδοση αερίου πανομοιότυπη με το SF6;

Α: Ναι, στην ίδια πίεση λειτουργίας (0,04-0,05 MPa), η διηλεκτρική αντοχή και η ικανότητα σβέσης τόξου είναι ισοδύναμες. Το φιλικό προς το περιβάλλον RMU περνά τις δοκιμές του ίδιου τύπου με τις μονάδες SF6: αντοχή 42 kV, δημιουργία βραχυκυκλώματος 20 kA και 50 μηχανικές λειτουργίες.

Ε3: Τι συμβαίνει εάν διαρρεύσει το αέριο; Είναι επικίνδυνο για τους εργαζόμενους;

Α: Το οικολογικό αέριο είναι μη τοξικό (σε αντίθεση με το SF6 που μπορεί να παράγει τοξικά υποπροϊόντα υπό τόξο). Ωστόσο, μεγάλες διαρροές σε περιορισμένους χώρους θα μπορούσαν να εκτοπίσουν το οξυγόνο. Το RMU της Lugao Power περιλαμβάνει συναγερμό χαμηλής πίεσης. Εάν ενεργοποιηθεί, αερίστε το δωμάτιο πριν την είσοδο. Το ίδιο το αέριο είναι ασφαλές να αναπνέει σε μικρές ποσότητες (παρόμοιο με την εκκένωση του πυροσβεστήρα CO2).

Ε4: Μπορώ να ξαναγεμίσω το αέριο τοπικά εάν χρειάζεται;

Α: Η δεξαμενή είναι σφραγισμένη εφ' όρου ζωής --- δεν πρέπει ποτέ να ξαναγεμίζετε υπό κανονικές συνθήκες (ποσοστό διαρροής <0,1% ετησίως). Ωστόσο, εάν μια βαλβίδα είναι κατεστραμμένη, η Lugao Power παρέχει κιτ αναπλήρωσης με το ακριβές μείγμα αερίων. Δεν συνιστούμε τη χρήση τοπικού SF6 – κάτι που θα ακυρώσει τον περιβαλλοντικό σκοπό.

Ε5: Είναι η φιλική προς το περιβάλλον μόνωση αερίου RMU πιο ακριβή από την SF6;

Α: Το αρχικό κόστος αγοράς είναι περίπου 8-12% υψηλότερο λόγω του μείγματος αερίου και της αποκλειστικής γραμμής παραγωγής. Ωστόσο:

1. Αποφεύγετε το μελλοντικό κόστος ανάκτησης SF6

2. Πληροίτε τις προϋποθέσεις για φορολογικά κίνητρα για οικολογικά κτίρια (π.χ. στη Σιγκαπούρη, ΕΕ).

3. Πολλές επιχειρήσεις κοινής ωφέλειας πληρώνουν τώρα ένα ασφάλιστρο για διακόπτες χωρίς SF6 στη βαθμολόγηση των προμηθειών τους.

4. Πάνω από 20 χρόνια κύκλου ζωής, το eco-RMU του Lugao είναι ουδέτερο ως προς το κόστος ή φθηνότερο.

Ε6: Τι πιστοποιήσεις διαθέτει αυτό το RMU;

Α: Πλήρεις δοκιμές τύπου IEC 62271-200 (πιστοποίηση KEMA). Επιπλέον:

● ISO 14001 (περιβαλλοντική διαχείριση της παραγωγής)

● Σήμανση CE

● Κινεζικό GB/T 3906

Ε7: Μπορώ να τοποθετήσω εκ των υστέρων ένα υπάρχον πάνελ SF6 RMU με οικολογικό αέριο;

Α: Όχι, το σύστημα διαχείρισης αερίου, οι σφραγίδες και οι ρυθμίσεις πίεσης είναι διαφορετικές. Ωστόσο, η Lugao PowerRMU με μόνωση αερίουέχει τις ίδιες εξωτερικές διαστάσεις και τις ίδιες αποστάσεις διαύλου με τα περισσότερα τυπικά SF6 RMU. Αυτό επιτρέπει την αντικατάσταση "drop-in" χωρίς πολιτικά έργα.

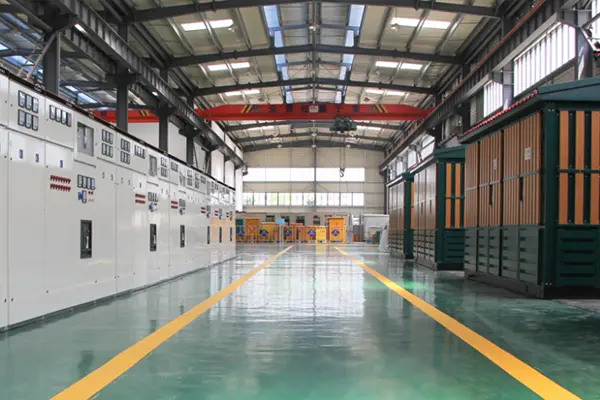

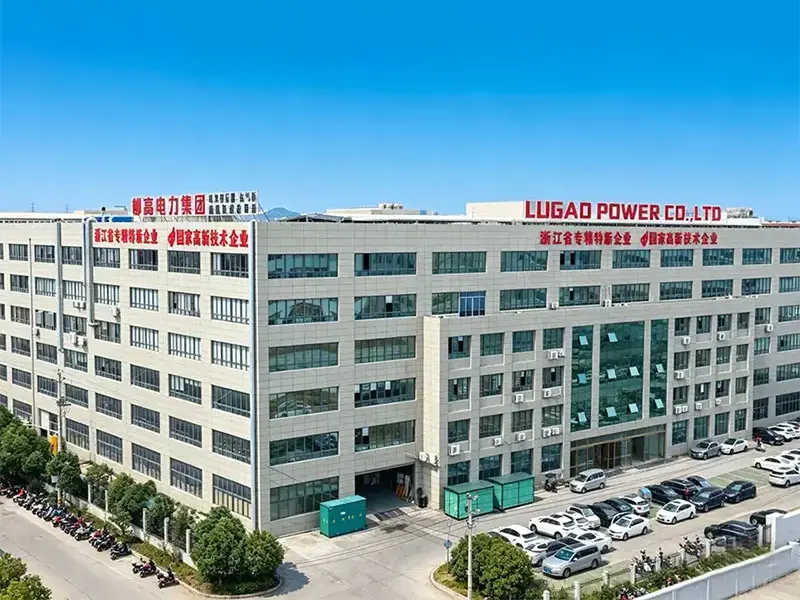

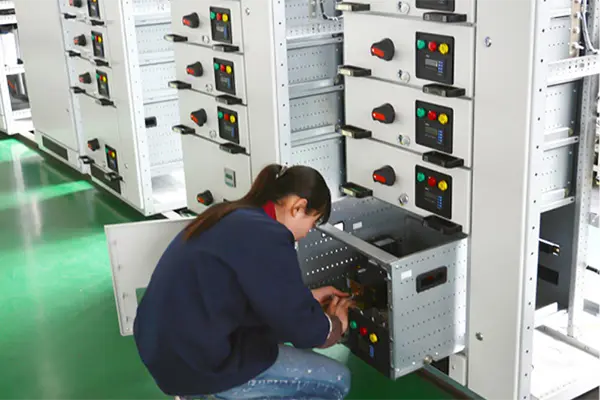

Εργοστάσιο Λουγκάο
