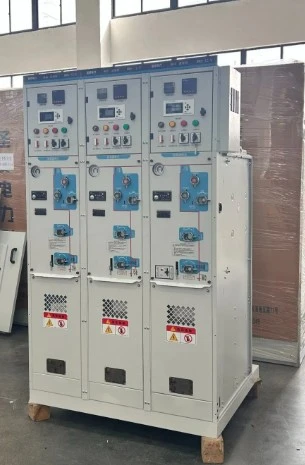

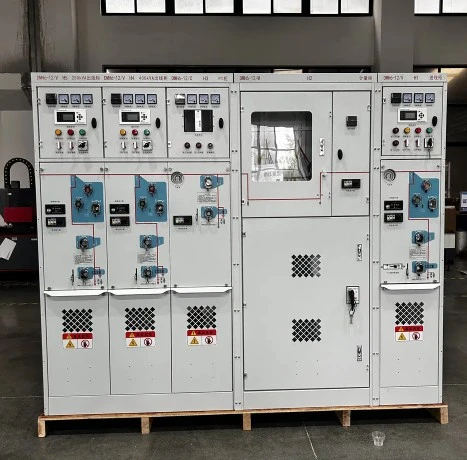

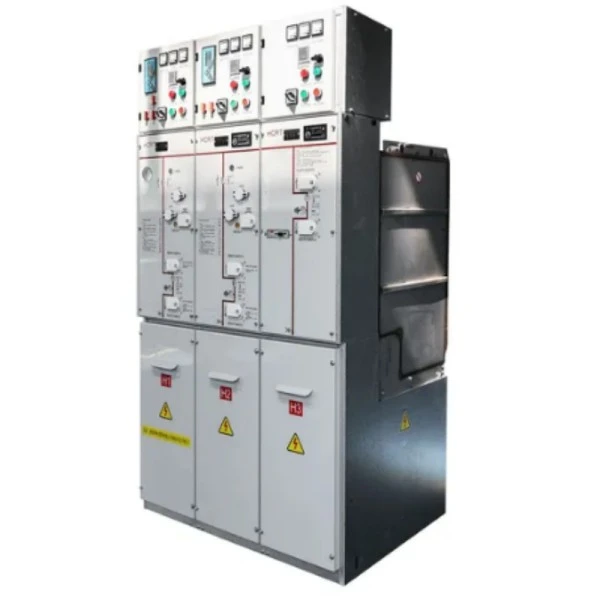

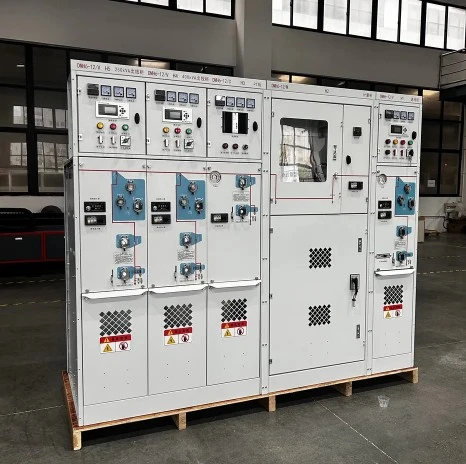

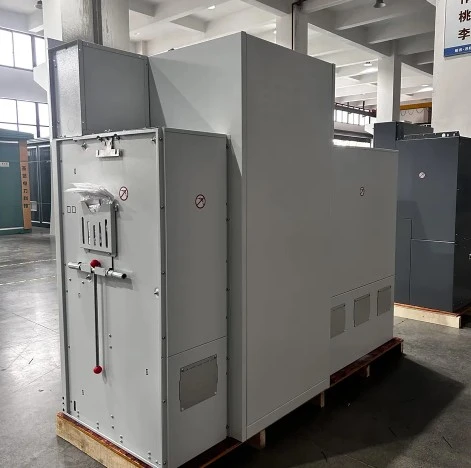

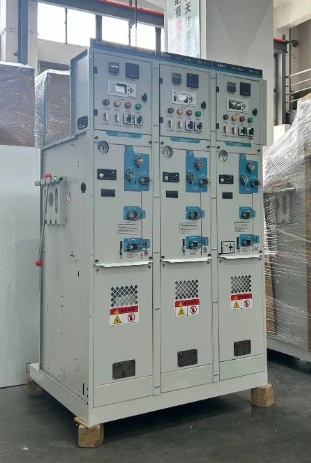

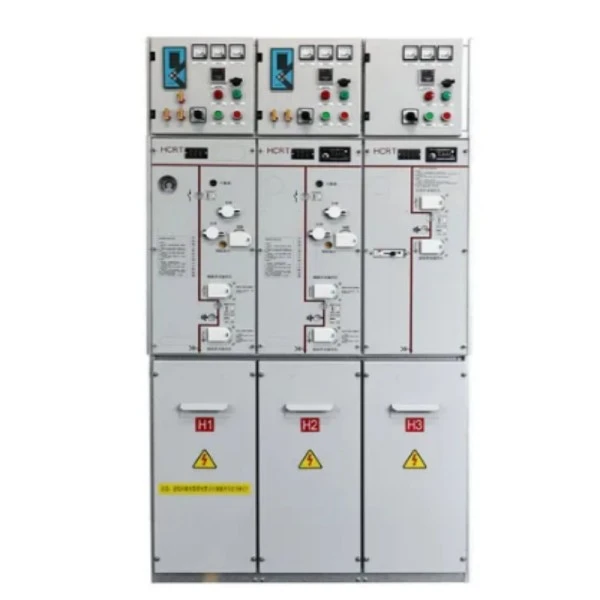

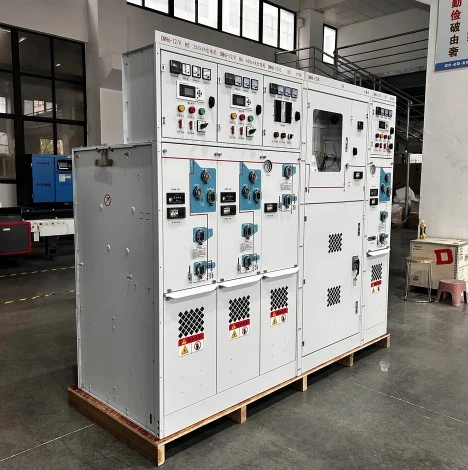

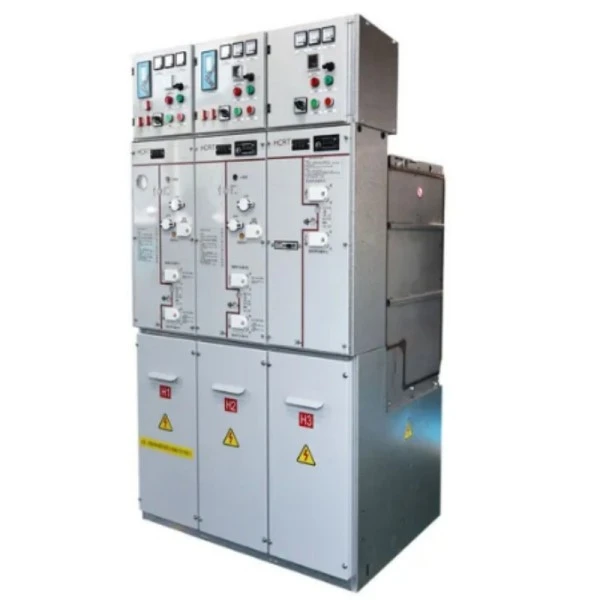

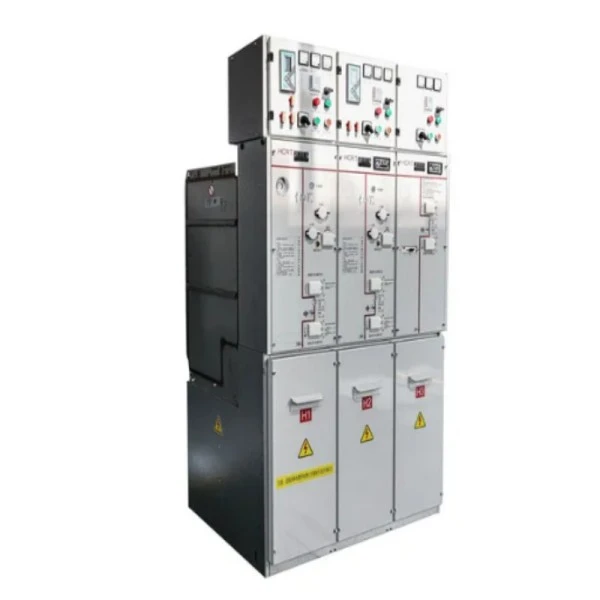

35kv Μέσης Τάσης Sf6 Σφραγισμένος Διακόπτης

Ο σφραγισμένος διακόπτης μέσης τάσης 35 kV SF6 είναι μια εργοστασιακά συναρμολογημένη, κλειστή με μέταλλο ηλεκτρική συσκευή που χρησιμοποιεί αέριο εξαφθοριούχου θείου (SF6) τόσο ως μονωτικό όσο και ως μέσο σβέσης τόξου. Σε αντίθεση με τους συμβατικούς διακόπτες ανοιχτού τύπου, όλα τα ενεργά μέρη ---συμπεριλαμβανομένου του διακόπτη κυκλώματος, του αποζεύκτη και του διακόπτη γείωσης --- είναι ερμητικά σφραγισμένα μέσα σε μια δεξαμενή από ανοξείδωτο χάλυβα γεμάτη με αέριο SF6 με ελεγχόμενη πίεση.

Τι μπορεί να κάνει;

Κυρίως, αυτός ο κλειστός διακόπτης SF6 μέσης τάσης 35 kV είναι υπεύθυνος για τη λήψη, τη διανομή και τον έλεγχο της ηλεκτρικής ενέργειας σε δίκτυα ισχύος 35 kV. Προστατεύει τους μετασχηματιστές, τους κινητήρες και τους τροφοδότες από υπερφορτίσεις, βραχυκυκλώματα και παροδικές υπερτάσεις. Όταν παρουσιαστεί σφάλμα, ο διακόπτης κυκλώματος SF6 σβήνει το τόξο μέσα σε χιλιοστά του δευτερολέπτου, εξασφαλίζοντας ελάχιστη ζημιά στον εξοπλισμό κατάντη. Επιπλέον, επιτρέπει λειτουργίες απομακρυσμένης μεταγωγής και παρακολούθηση κατάστασης σε πραγματικό χρόνο, καθιστώντας το βασικό συστατικό των σύγχρονων έξυπνων δικτύων. Ουσιαστικά, αντικαθιστά τους ογκώδεις αερομονωμένους διακόπτες (AIS) σε εφαρμογές όπου ο χώρος είναι περιορισμένος ή οι περιβαλλοντικές συνθήκες είναι σοβαρές.

Πλεονεκτήματα προϊόντος

Κατά την αξιολόγηση των σφραγισμένων συστημάτων διανομής SF6 μέσης τάσης 35 kV, η λύση της Lugao Power ξεχωρίζει μέσω πέντε βασικών πλεονεκτημάτων:

1. Εξαιρετικά υψηλή αξιοπιστία: Επειδή το αέριο SF6 παρέχει ανώτερη διηλεκτρική αντοχή (περίπου 3 φορές αυτή του αέρα), τα εσωτερικά εξαρτήματα είναι ανθεκτικά στη σκόνη, την υγρασία, την ομίχλη αλατιού και τη ρύπανση. Αυτό έχει ως αποτέλεσμα ένα εξαιρετικά χαμηλό ποσοστό αστοχίας—λιγότερο από 0,1% για δέκα χρόνια λειτουργίας.

2. Συμπαγές ίχνος: Ο σφραγισμένος σχεδιασμός μειώνει δραστικά τις αποστάσεις από φάση σε φάση και από φάση προς έδαφος. Μια τυπική κύρια μονάδα δακτυλίου Lugao 35 kV SF6 καταλαμβάνει μόνο 1,2 m² ανά τροφοδότη, σε σύγκριση με 3,5 m² για το AIS. Αυτό επιτρέπει σε επιχειρήσεις κοινής ωφέλειας και βιομηχανικές εγκαταστάσεις να μετασκευαστούν ή να επεκταθούν εντός των υπαρχόντων κτιριακών αποτυπωμάτων.

3. Λειτουργία χωρίς συντήρηση: Δεδομένου ότι όλα τα κινούμενα μέρη λειτουργούν σε στεγνό, σφραγισμένο περιβάλλον SF6, δεν υπάρχει ανάγκη για τακτικό καθαρισμό, ρύθμιση επαφής ή δοκιμή αντίστασης μόνωσης. Ο μόνος συνιστώμενος έλεγχος είναι η ένδειξη του μετρητή πίεσης αερίου μία φορά κάθε έξι μήνες. Σε διάρκεια ζωής 20 ετών, αυτό εξοικονομεί έως και 70% σε λειτουργικά έξοδα.

4. Ενισχυμένη ασφάλεια για το προσωπικό: Η δεξαμενή που περικλείεται από μέταλλο, συγκολλημένη είναι βαθμολογημένη για περιορισμό σφαλμάτων εσωτερικού τόξου (IAC) έως 50 kA/1s. Ακόμη και σε περίπτωση εσωτερικής βλάβης, η βαλβίδα εκτόνωσης πίεσης κατευθύνει τα θερμά αέρια σε έναν ασφαλή αγωγό εξάτμισης — ποτέ προς τον χειριστή. Όλες οι ασφάλειες συμμορφώνονται με το IEC 62271-200.

5. Απόδοση παντός καιρού: Από -40°C σε αλπικούς υποσταθμούς έως +55°C σε ηλιακά πάρκα ερήμου, αυτός ο σφραγισμένος διακόπτης μέσης τάσης 35 kV SF6 λειτουργεί χωρίς μείωση. Δεν απαιτείται ίχνος θέρμανσης ή κλιματισμού στο εσωτερικό του περιβλήματος.

Χαρακτηριστικά προϊόντος

● Ο σφραγισμένος διακόπτης SF6 μέσης τάσης 35 kV της Lugao Power ενσωματώνει τα ακόλουθα ειδικά τεχνικά χαρακτηριστικά:

1. Συγκολλημένη δεξαμενή από ανοξείδωτο χάλυβα: πάχος 3mm, βαθμού 316L, ελεγμένη διαρροή ηλίου σε λιγότερο από 0,1% ετησίως. Δεν υπάρχουν παρεμβύσματα ή δακτύλιοι Ο που εκτίθενται στην ατμόσφαιρα.

2. Διακόπτης τριών θέσεων: Ενσωματωμένος διακόπτης διακοπής φορτίου, αποζεύκτης και διακόπτης γείωσης σε έναν μηχανισμό. Η μηχανική ασφάλιση αποτρέπει τις εσφαλμένες λειτουργίες ακολουθίας.

3. Μανόμετρο SF6 (αντισταθμίζεται με θερμοκρασία): Παρέχει πραγματική ένδειξη πίεσης ανεξάρτητα από τη θερμοκρασία περιβάλλοντος. Πράσινη ζώνη = 0,12–0,14 MPa (απόλυτη). Διαθέσιμες επαφές συναγερμού χαμηλής πίεσης για απομακρυσμένη παρακολούθηση.

4. Επιλογή διακόπτη κενού: Για την προστασία του τροφοδότη, ένας ενσωματωμένος διακόπτης κενού με εξωτερική μόνωση SF6 συνδυάζει την υψηλή ικανότητα θραύσης του κενού με την αντοχή μόνωσης του SF6. Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος: 31,5 kA.

5. Διαμέρισμα καλωδίων: Το μεγάλο, αφαιρούμενο μπροστινό κάλυμμα επιτρέπει την εύκολη πρόσβαση για την εγκατάσταση του ωτίου καλωδίου. Κατάλληλο για μονοπύρηνα καλώδια από χαλκό ή αλουμίνιο έως 500mm².

6. Μαγνητικός ενεργοποιητής ή ελατήριο: Διατίθεται είτε ως μαγνητικός ενεργοποιητής (για 100.000 μηχανικές λειτουργίες) είτε ως μηχανισμός ελατηρίου αποθηκευμένης ενέργειας (για έργα ευαίσθητα στο κόστος).

7. Δίαυλος μίμησης μπροστινού πίνακα: Ένα καθαρό, χαραγμένο διάγραμμα μιας γραμμής με ενδείξεις LED για τη θέση του διακόπτη, την κατάσταση γείωσης και την πίεση SF6.

8. Βοηθητικές επαφές: 6NO + 6NC, ονομαστική για 220V DC, απευθείας κίνηση από τον κύριο άξονα (χωρίς έκκεντρα για ολίσθηση).

Εφαρμογή προϊόντος

Η ευελιξία του σφραγισμένου διακόπτη SF6 μέσης τάσης 35 kV τον καθιστά κατάλληλο για τις ακόλουθες εφαρμογές:

1. Αιολικά Πάρκα: Χρησιμοποιούνται στη βάση του πύργου κάθε τουρμπίνας ή σε δακτυλίους συλλογής υπεράκτιων πλατφορμών. Αντέχει σε κραδασμούς, ψεκασμό αλατιού και περιορισμένους χώρους.

2. Εγκαταστάσεις ηλιακής φωτοβολταϊκής ενέργειας: Εγκαθίστανται στις εξόδους του κιβωτίου συνδυασμού και στην κύρια πλευρά του μετασχηματιστή ανόδου. Ο σφραγισμένος σχεδιασμός αποτρέπει την είσοδο σκόνης σε περιβάλλοντα ερήμου.

3. Βιομηχανικοί Υποσταθμοί: Χαλυβουργεία, εργοστάσια τσιμέντου και πετροχημικές εγκαταστάσεις όπου η συνεχής παραγωγή απαιτεί υψηλό χρόνο λειτουργίας. Ο διακόπτης SF6 τροφοδοτεί μεγάλους κινητήρες (3MW–10MW) και φούρνους τόξου.

4. Κέντρα δεδομένων: Παρέχει αξιόπιστη εισερχόμενη τροφοδοσία 35 kV σε εφεδρικές γεννήτριες και συστήματα UPS. Το συμπαγές του μέγεθος αφήνει περισσότερο χώρο στο δάπεδο για ράφια πληροφορικής.

5. Υποσταθμοί έλξης σιδηροδρόμων: Για ηλεκτροφόρους σιδηροδρόμους σε συστήματα 27,5kV ή 35kV. ΟΔιακόπτης SF6χειρίζεται συχνή εναλλαγή (έως και 5.000 λειτουργίες/έτος) χωρίς φθορά επαφής.

6. Υπόγειοι Υποσταθμοί: Σε κέντρα πόλεων ή εμπορικά συγκροτήματα όπου η γη είναι απαγορευτικά ακριβή. Ο εξοπλισμός διανομής μπορεί να στοιβάζεται σε δύο επίπεδα μέσα σε ένα θησαυροφυλάκιο ύψους 2,5 μέτρων.

7. Δευτερεύουσα Διανομή Utility: Ως κύρια μονάδα δακτυλίου (RMU) για τροφοδοσία συγκροτημάτων κατοικιών ή μικρών βιομηχανικών πάρκων από βρόχο 35kV.

Πρότυπα με τα οποία συμμορφωνόμαστε

Ο διακόπτης SF6 Sealed SF6 μέσης τάσης 35 kV της Lugao Power έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα διεθνή και βιομηχανικά πρότυπα για να διασφαλιστεί η ασφάλεια, η αξιοπιστία και η μεγάλη διάρκεια ζωής.

Στοιχεία Παραγωγής

Κάθε μονάδα του σφραγισμένου συστήματος διανομής μέσης τάσης SF6 35 kV της Lugao Power υποβάλλεται σε αυστηρά βήματα κατασκευής:

● Κατασκευή δεξαμενής: Οι πλάκες από ανοξείδωτο χάλυβα 316L κομμένες με λέιζερ συγκολλούνται με ρομπότ σε μια λαβή. Όλες οι συγκολλήσεις ελέγχονται με διεισδυτικό βαφής και ακτίνες Χ για οπές καρφίτσας. Στη συνέχεια, κάθε δεξαμενή δοκιμάζεται πίεση στα 0,3 MPa (2* πίεση λειτουργίας) για 24 ώρες.

● Επεξεργασία επιφάνειας: Το εξωτερικό είναι φωσφορούμενο και επικαλυμμένο με σκόνη εποξειδικού πολυεστέρα RAL 7035 (ελάχιστο πάχος 80μm). Αντοχή σε ψεκασμό αλατιού: 1.000 ώρες.

● Επεξεργασία αερίου SF6: Μετά τη συναρμολόγηση όλων των εσωτερικών εξαρτημάτων (δακτύλιοι, επαφές, ενεργοποιητές), η δεξαμενή εκκενώνεται σε < 10 Pa. Στη συνέχεια, το αέριο SF6 με καθαρότητα >99,97% γεμίζεται σε απόλυτη τιμή 0,12 MPa. Το σημείο δρόσου επαληθεύεται στους < -50°C.

● Δοκιμή μηχανικής αντοχής: Κάθε μηχανισμός λειτουργίας ανακυκλώνεται 500 φορές (άνοιγμα/κλείσιμο/γείωση) σε πάγκο δοκιμών πριν από την τελική συναρμολόγηση.

● Δοκιμή υψηλής τάσης: Δοκιμή παλμών κεραυνού 70kV/1min σε συχνότητα ισχύος (στεγνή) και 110kV/1,2/50μs.

● Μέτρηση μερικής εκφόρτισης: Λιγότερο από 5 pC σε ονομαστική τάση 1,1× (38,5 kV). Μετρήθηκε με ανιχνευτή PD ευρείας ζώνης.

● Ανίχνευση διαρροής: Ένας ανιχνευτής ανίχνευσης (ανιχνευτής αλογόνου) σαρώνει κάθε ραφή συγκόλλησης και φλάντζα δακτυλίου. Εγγυημένο ποσοστό διαρροής < 0,1% ετησίως.

● Ιχνηλασιμότητα: Κάθε πίνακας διανομής λαμβάνει έναν μοναδικό κωδικό QR. Ο κωδικός QR συνδέεται με μια εργοστασιακή έκθεση δοκιμής, συμπεριλαμβανομένων των καμπυλών δοκιμής πίεσης, των επιπέδων PD και της ημερομηνίας πλήρωσης αερίου.

SF6 Σφραγισμένος διακόπτης έναντι Αερομονωμένος διακόπτης (AIS)

Συχνές Ερωτήσεις (FAQ)

Ε1: Πόσο συχνά χρειάζεται ξαναγέμισμα ο σφραγισμένος διακόπτης μέσης τάσης SF6 35 kV;

Α: Υπό κανονικές συνθήκες, το ποσοστό διαρροής είναι κάτω από 0,1% ετησίως. Στην αρχική πλήρωση 0,12 MPa, θα χρειαστούν πάνω από 20 χρόνια για να πέσει στο όριο συναγερμού (0,10 MPa). Συνιστούμε να ελέγχετε το μανόμετρο κάθε 6 μήνες. Συνήθως δεν απαιτείται ξαναγέμισμα εντός της περιόδου εγγύησης ενός έτους, εκτός εάν υπάρχει βλάβη σφράγισης.

Ε2: Είναι το αέριο SF6 επιβλαβές για το περιβάλλον; Και το Λουγκάο προσφέρει εναλλακτικές;

Α: Το SF6 έχει υψηλό δυναμικό υπερθέρμανσης του πλανήτη (GWP = 23.500). Ωστόσο, ο σφραγισμένος διακόπτης SF6 μέσης τάσης 35 kV της Lugao χρησιμοποιεί λιγότερο από 2 κιλά ανά μονάδα και ο σχεδιασμός της σφραγισμένης δεξαμενής μας ουσιαστικά εξαλείφει τις εκπομπές. Για έργα που απαιτούν πράσινο αέριο, προσφέρουμε μια προαιρετική πλήρωση "Green Gas" (C5-FK) με 99% χαμηλότερο GWP, αν και με ελαφρώς μειωμένη βαθμολογία μόνωσης.

Ε3: Μπορεί αυτόεξοπλισμός διανομήςνα χρησιμοποιηθεί σε εξωτερικούς χώρους χωρίς πρόσθετο περίβλημα;

Α: Ναι, ο ίδιος ο σφραγισμένος διακόπτης μέσης τάσης SF6 35kV έχει βαθμολογία IP67 για τη σφραγισμένη δεξαμενή και IP4X για το διαμέρισμα χαμηλής τάσης. Ωστόσο, για άμεση εγκατάσταση σε εξωτερικούς χώρους, συνιστούμε να παραγγείλετε την επιλογή "αδιάβροχη κουκούλα" (προσθέτει βαθμολογία IP54 σε ολόκληρη την καμπίνα). Διαφορετικά, εγκαταστήστε το μέσα σε ένα βασικό περίπτερο ή κτίριο υποσταθμού.

Ε4: Η εγγύηση ενός έτους καλύπτει το ίδιο το αέριο SF6;

Α: Ναι, εάν επιβεβαιωθεί διαρροή (χρησιμοποιώντας δοκιμή σαπουνόφουσκας ή ανιχνευτή) κατά τη διάρκεια της περιόδου εγγύησης, η Lugao θα προμηθεύσει μια ανταλλακτική φιάλη αερίου και θα σφραγίσει ξανά το εξάρτημα χωρίς χρέωση. Ωστόσο, εάν η διαρροή οφείλεται σε φυσική ζημιά (π.χ. ένα περονοφόρο ανυψωτικό χτύπημα στη δεξαμενή), η επισκευή χρεώνεται.

Ε5: Μπορώ να τοποθετήσω εκ των υστέρων μια απομακρυσμένη διασύνδεση SCADA σε αυτόν τον εξοπλισμό διανομής;

A: Όλες οι μονάδες διαθέτουν τυπικές βοηθητικές επαφές 6NO+6NC έτοιμες για σύνδεση με RTU ή PLC. Για προηγμένη παρακολούθηση, προσφέρουμε μια προαιρετική μονάδα plug-in με εξόδους Modbus RTU (RS485) ή IEC 61850 (Ethernet), παρέχοντας δεδομένα πίεσης SF6, θέσης διακόπτη και μετρητή λειτουργίας σε πραγματικό χρόνο.
