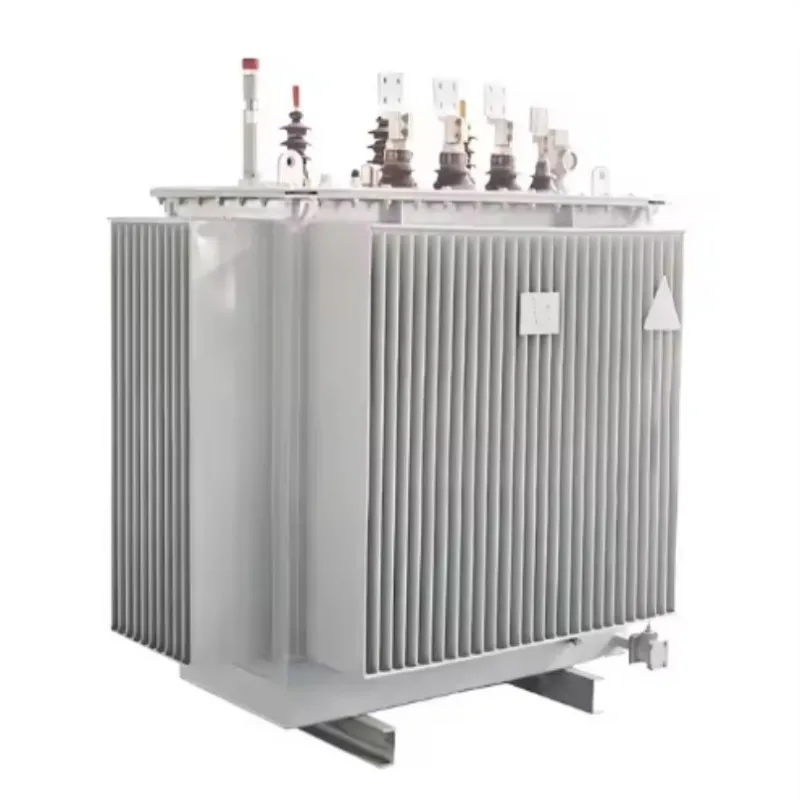

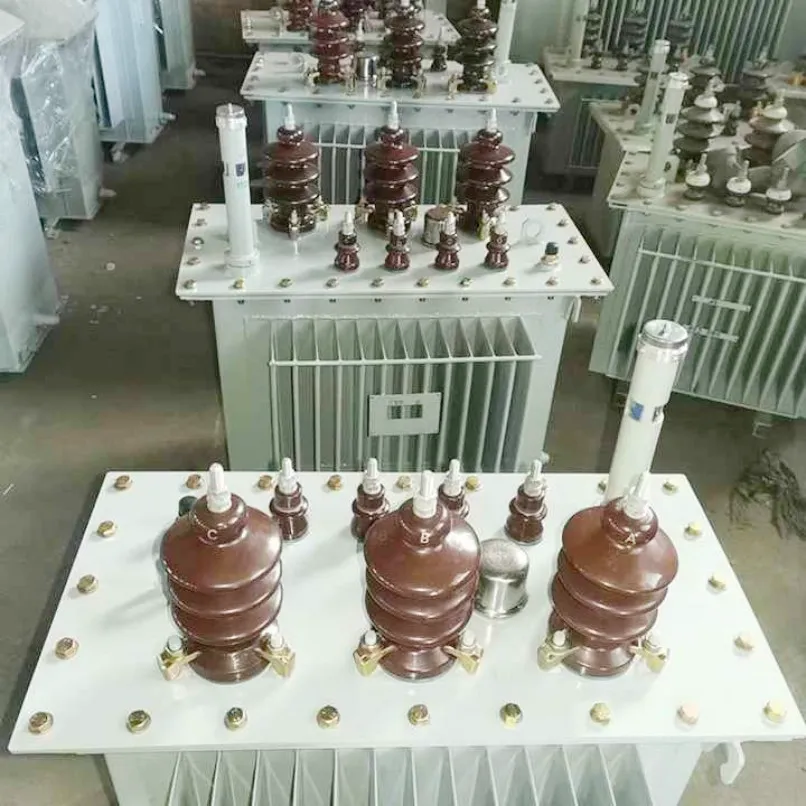

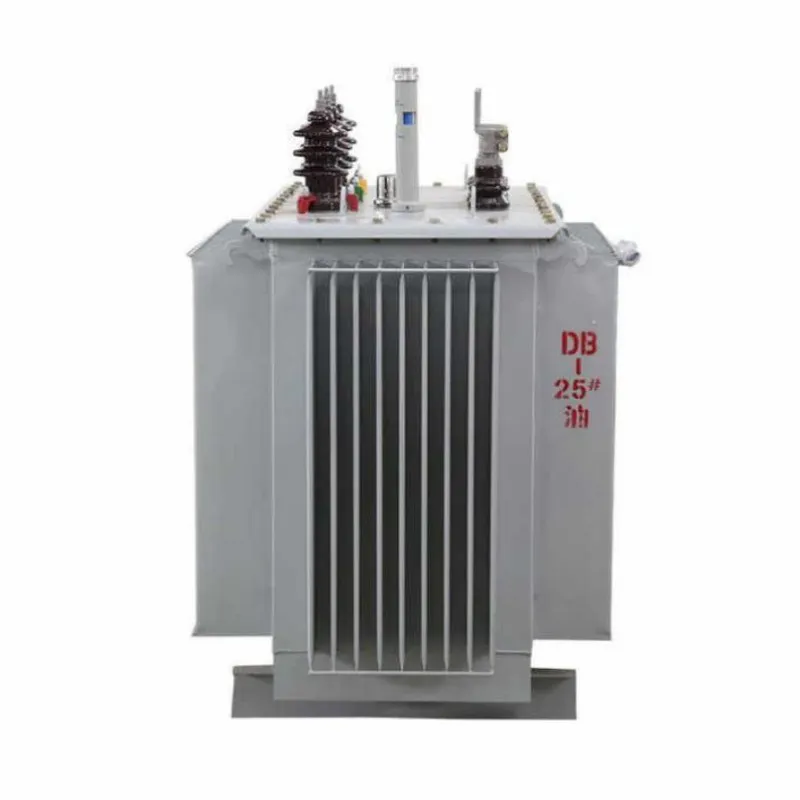

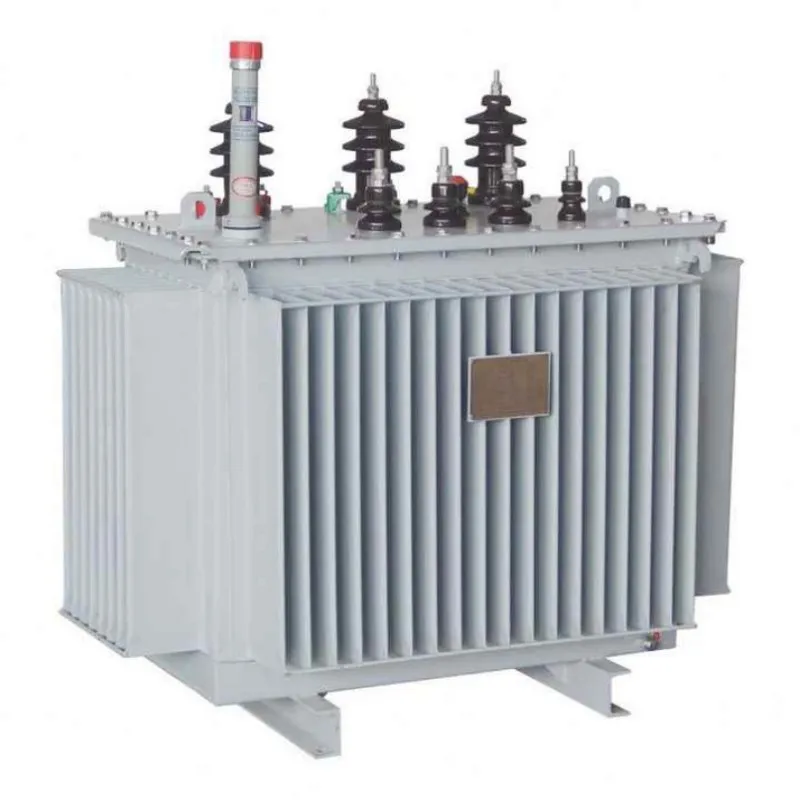

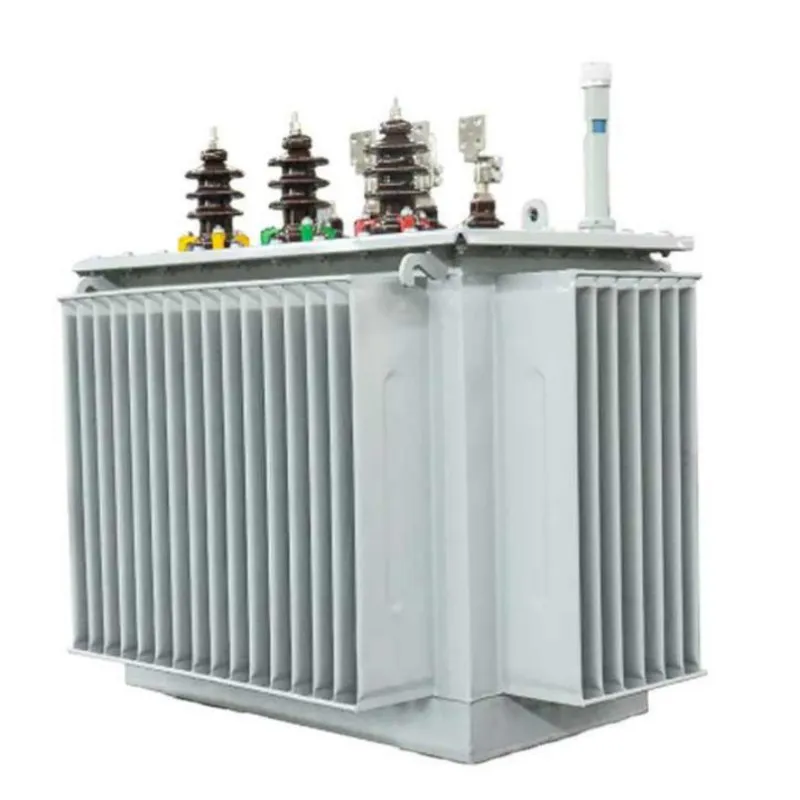

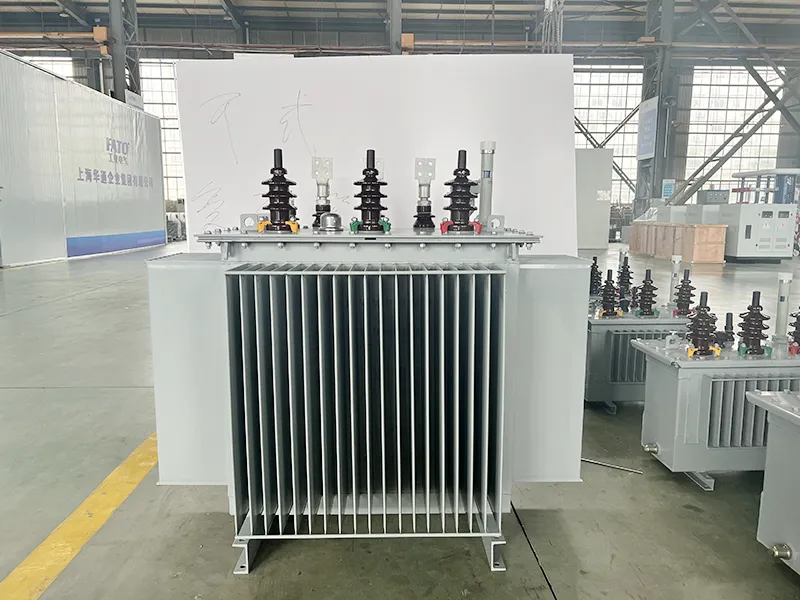

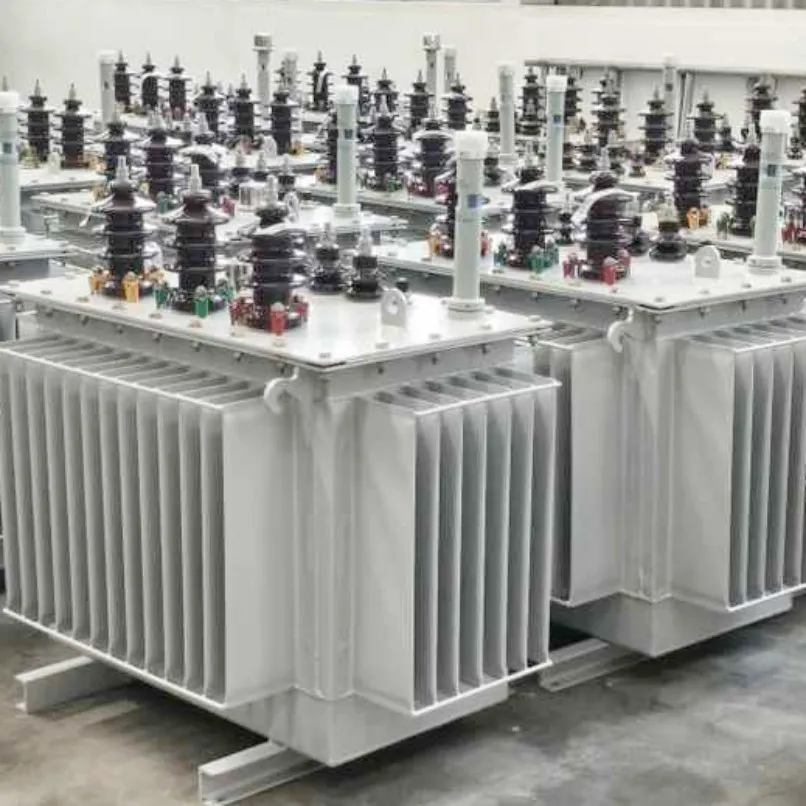

Μετασχηματιστής διανομής ισχύος βυθισμένου σε λάδι

Ο μετασχηματιστής μας διανομής ισχύος βυθισμένου σε λάδι έχει σχεδιαστεί για να μετατρέπει ηλεκτρική ενέργεια μέσης ή υψηλής τάσης (όπως 11kV, 22kV ή 33kV) σε τυποποιημένη έξοδο χαμηλής τάσης (όπως 400V ή 230V) κατάλληλη για κατανάλωση από τον τελικό χρήστη. Αυτό το προϊόν είναι ιδανικό για δίκτυα διανομής ρεύματος που απαιτούν αξιόπιστη ρύθμιση τάσης, υψηλή χωρητικότητα υπερφόρτωσης και μακροχρόνια αντοχή.

Ομετασχηματιστήςδιαθέτει πυρήνα από χάλυβα πυριτίου προσανατολισμένο σε κόκκους χαμηλών απωλειών και περιελίξεις χαλκού υψηλής αγωγιμότητας, μειώνοντας σημαντικά τις απώλειες χωρίς φορτίο και φορτίο. Το σύστημα ψύξης βυθισμένο στο λάδι εξασφαλίζει αποτελεσματική απαγωγή θερμότητας, ενώ η πλήρως στεγανοποιημένη δομή αποτρέπει την είσοδο υγρασίας και την οξείδωση του λαδιού, μειώνοντας τις απαιτήσεις συντήρησης και παρατείνοντας τη διάρκεια ζωής.

Χαρακτηριστικό προϊόντος και εφαρμογή

Χαρακτηριστικά

1. Αντιστοιχεί ή υπερβαίνει τα πρότυπα IEC, ANSI, GB και SANS

2. Πλήρως σφραγισμένη δομή με κυματοειδές σχέδιο δεξαμενής

3. Υψηλή χωρητικότητα υπερφόρτωσης και θερμική σταθερότητα

4. Λειτουργία χαμηλού θορύβου και υψηλή απόδοση

5. Συμπαγής σχεδιασμός κατάλληλος για εγκαταστάσεις που τοποθετούνται σε στύλο ή στο έδαφος

6. Ικανότητα αντοχής σε βραχυκύκλωμα

7. Εύκολη εγκατάσταση και χαμηλή συντήρηση

8. Μεγάλη διάρκεια ζωής με υποστήριξη εφ' όρου ζωής

9. Διατίθεται με πολλαπλά εύρη ενεργοποίησης για ρύθμιση τάσης

10. Διαθέσιμες επιλογές μονωτικού λαδιού φιλικές προς το περιβάλλον

Ερωτήσεις και απαντήσεις: Βασικές πληροφορίες για μετασχηματιστή διανομής ισχύος βυθισμένου σε λάδι

Ε: Τι είναι ένας μετασχηματιστής βήμα προς τα κάτω;

Α: Ο μετασχηματιστής κατεβάσματος είναι ένας τύπος ηλεκτρικού μετασχηματιστή που μειώνει την υψηλή τάση εισόδου σε μια χαμηλότερη τάση εξόδου. Αποτελείται από περισσότερες στροφές στο πρωτεύον τύλιγμα και λιγότερες στροφές στο δευτερεύον τύλιγμα. Αυτός ο τύποςεξουσία μετασχηματιστήςείναι απαραίτητη στα συστήματα διανομής ηλεκτρικής ενέργειας για την ασφαλή παροχή χρησιμοποιήσιμων επιπέδων τάσης σε βιομηχανικό εξοπλισμό, εμπορικά κτίρια και κατοικημένες περιοχές.

Ε: Τι κάνει αυτόν τον μετασχηματιστή αποβίβασης ενεργειακά αποδοτικό;

Α: Ο μετασχηματιστής μας χρησιμοποιεί χάλυβα πυριτίου προσανατολισμένου σε κόκκους ψυχρής έλασης υψηλής διαπερατότητας και βελτιστοποιημένες δομές αρμών πυρήνα, οι οποίες μειώνουν σημαντικά την υστέρηση και τις απώλειες δινορευμάτων. Αυτό έχει ως αποτέλεσμα χαμηλότερες απώλειες χωρίς φορτίο και φορτίο σε σύγκριση με τους συμβατικούς μετασχηματιστές, μειώνοντας άμεσα το λειτουργικό κόστος.

Ε: Πώς βελτιώνει την απόδοση το σύστημα ψύξης που είναι βυθισμένο στο λάδι;

Α: Το μονωτικό λάδι χρησιμεύει και ως διηλεκτρικό μέσο και ως ψυκτικό. Μεταφέρει αποτελεσματικά τη θερμότητα μακριά από τον πυρήνα και τις περιελίξεις στην επιφάνεια της δεξαμενής, όπου διαχέεται στο περιβάλλον περιβάλλον. Αυτό εξασφαλίζει σταθερή λειτουργία ακόμη και κάτω από συνεχείς συνθήκες υψηλού φορτίου ή υψηλής θερμοκρασίας.

Ε: Είναι αυτός ο μετασχηματιστής κατάλληλος για εξωτερική χρήση;

Α: Ναι. Ο πλήρως σφραγισμένος σχεδιασμός κυματοειδούς δοχείου προστατεύει τα εσωτερικά εξαρτήματα από την υγρασία, τη σκόνη και τα διαβρωτικά περιβάλλοντα. Είναι ιδανικό για υπαίθριες εγκαταστάσεις όπως υποσταθμοί, βιομηχανικές αυλές και αγροτικά δίκτυα διανομής ηλεκτρικής ενέργειας.

Κύρια σενάρια εφαρμογής

Βιομηχανικές Εγκαταστάσεις:Παρέχει αξιόπιστη ισχύ χαμηλής τάσης για εργοστάσια, μονάδες επεξεργασίας και βαρέα μηχανήματα.

Εμπορικά Κτίρια:Χρησιμοποιείται σε εμπορικά κέντρα, συγκροτήματα γραφείων και ξενοδοχεία για τη μείωση της μέσης τάσης σε ασφαλή επίπεδα.

Διανομή Ηλεκτρικής Ενέργειας σε κατοικίες:Εγκατεστημένο σε κοινοτικούς υποσταθμούς ή διαμορφώσεις σε στύλο για τροφοδοσία νοικοκυριών.

Συστήματα Ανανεώσιμων Πηγών Ενέργειας:Ενσωματώνεται με ηλιακά πάρκα και αιολικές εγκαταστάσεις για ρύθμιση τάσης και σύνδεση στο δίκτυο.

Έργα υποδομής:Κατάλληλο για αεροδρόμια, σιδηροδρόμους, νοσοκομεία και κέντρα δεδομένων που απαιτούν υψηλή αξιοπιστία.

Παράμετρος προϊόντος (Προδιαγραφές)

Πίνακας: Step Down Oil Immersed Transformer – Τυπικές προδιαγραφές (11kV / 0,4kV)

Μετασχηματιστής βυθισμένου σε λάδι έναντι ξηρού τύπου

Επιλέξτε έναμετασχηματιστής βυθισμένος στο λάδιστις ακόλουθες περιπτώσεις:όταν απαιτείται εγκατάσταση σε εξωτερικό χώρο. όταν απαιτείται υψηλότερη ενεργειακή απόδοση· όταν απαιτείται μεγαλύτερη χωρητικότητα υπερφόρτωσης· όταν απαιτείται μεσαία ή μεγάλη χωρητικότητα. ή όταν αναζητάτε μια οικονομικά αποδοτική λύση διανομής ενέργειας.

Επιλέξτε έναν μετασχηματιστή ξηρού τύπου στις ακόλουθες περιπτώσεις:όταν ο μετασχηματιστής είναι εγκατεστημένος σε εσωτερικούς χώρους. όταν η πυρασφάλεια είναι κρίσιμη, όταν η χρήση μέσων με βάση το λάδι απαγορεύεται επιτόπου. ή όταν το έργο αφορά νοσοκομεία, εμπορικά κέντρα, κέντρα δεδομένων ή πολυώροφα κτίρια.

Περίληψη:Οι μετασχηματιστές βυθισμένοι στο λάδι είναι πιο κατάλληλοι για εφαρμογές διανομής ρεύματος σε εξωτερικούς χώρους, βιομηχανικούς και δημόσιους χώρους.Μετασχηματιστές ξηρού τύπουείναι καλύτερα κατάλληλα για χρήση σε εσωτερικούς χώρους και σε τοποθεσίες με αυστηρές απαιτήσεις πυρασφάλειας.

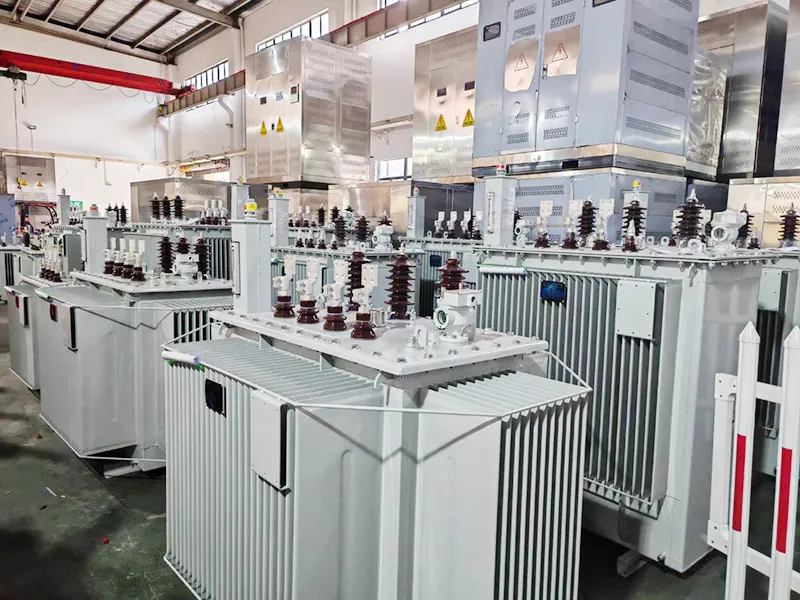

Στοιχεία Παραγωγής

Βασικό Υλικό και Διαδικασία

Ο πυρήνας είναι κατασκευασμένος με χρήση χάλυβα πυριτίου υψηλής διαπερατότητας ψυχρής έλασης προσανατολισμένου σε κόκκους με βαθμιδωτή σχεδίαση άρθρωσης, ελαχιστοποιώντας τις απώλειες χωρίς φορτίο και μειώνοντας το ρεύμα μαγνήτισης. Ο πυρήνας είναι δεμένος με ημίξηρη γυάλινη ταινία για να διασφαλιστεί η δομική ακεραιότητα και ο χαμηλός θόρυβος.

Δομή περιελίξεων

Οι περιελίξεις υψηλής και χαμηλής τάσης κατασκευάζονται από αγωγούς χαλκού χωρίς οξυγόνο. Οι περιελίξεις χαμηλής τάσης υιοθετούν ένα φύλλο ή ελικοειδή δομή με διαμήκεις αγωγούς λαδιού, ενισχύοντας τη μηχανική αντοχή και την ικανότητα αντοχής σε βραχυκύκλωμα.

Σύστημα μόνωσης και ψύξης

Χρησιμοποιείται ορυκτέλαιο υψηλής ποιότητας ή φιλικό προς το περιβάλλον μονωτικό υγρό υψηλής πυρκαγιάς. Το σύστημα μόνωσης λαδιού χαρτιού υφίσταται διαδικασίες ξήρανσης και πλήρωσης λαδιού υπό κενό για την εξάλειψη της υπολειμματικής υγρασίας και αέρα, εξασφαλίζοντας υψηλή διηλεκτρική αντοχή και μακροπρόθεσμη αξιοπιστία.

Δεξαμενή και Σφράγιση

Ο σχεδιασμός του κυματοειδούς δοχείου παρέχει αντιστάθμιση θερμικής διαστολής χωρίς την ανάγκη συντήρησης. Η πλήρως σφραγισμένη δομή αποτρέπει την οξείδωση του λαδιού και την είσοδο υγρασίας, μειώνοντας τη συχνότητα συντήρησης και παρατείνοντας τη διάρκεια ζωής του λαδιού.

Ο βασικός εξοπλισμός περιλαμβάνει

1. Μετρητής στάθμης λαδιού με συναγερμό χαμηλής στάθμης

2. Βαλβίδα εκτόνωσης πίεσης

3. Καλέστε θερμόμετρο με επαφές συναγερμού

4. Προαιρετικό ρελέ αερίου για ανίχνευση σφαλμάτων

Γιατί να επιλέξετε το Lugao Step Down Transformer

Ο μετασχηματιστής βυθισμένος σε λάδι Lugao έχει σχεδιαστεί για να μειώνει τη μέση ή υψηλή τάση, όπως 11kV, 22kV, 33kV, σε χαμηλή τάση, όπως 400V ή 230V, για ασφαλή διανομή ισχύος.

Υψηλή απόδοση:Ο πυρήνας από χάλυβα πυριτίου χαμηλών απωλειών μειώνει τις απώλειες χωρίς φορτίο και εξοικονομεί ενέργεια.

Σταθερή απόδοση:Οι χάλκινες περιελίξεις και η βελτιστοποιημένη δομή εξασφαλίζουν σταθερή τάση εξόδου.

Ισχυρή ικανότητα ψύξης:Το σύστημα ψύξης βυθισμένο σε λάδι παρέχει εξαιρετική απαγωγή θερμότητας και υποστηρίζει μακροχρόνια λειτουργία.

Πλήρως σφραγισμένη δεξαμενή:Αποτρέπει την υγρασία, τη σκόνη και την οξείδωση του λαδιού, μειώνοντας τη συντήρηση.

Υψηλή αντοχή βραχυκυκλώματος:Η ισχυρή δομή περιέλιξης και σύσφιξης βελτιώνει την ασφάλεια κατά τη διάρκεια σφαλμάτων του δικτύου.

Εξωτερική χρήση:Κατάλληλο για υποσταθμούς, εργοστάσια, αγροτικά δίκτυα, εμπορικά κτίρια και έργα ανανεώσιμων πηγών ενέργειας.

Προσαρμοσμένο σχέδιο διαθέσιμο:Η τάση, η χωρητικότητα, η ομάδα διανυσμάτων, το εύρος κρούσεων, η μέθοδος ψύξης και ο τύπος δεξαμενής μπορούν να προσαρμοστούν.

Αυστηρές δοκιμές πριν από την παράδοση:Κάθε μετασχηματιστής ελέγχεται για αναλογία τάσης, αντίσταση περιέλιξης, μόνωση, απώλεια χωρίς φορτίο, απώλεια φορτίου, αντίσταση και διαρροή λαδιού.

Η Lugao παρέχει λύσεις μετασχηματιστών OEM και ODM με αξιόπιστη ποιότητα, γρήγορη παράδοση και επαγγελματική τεχνική υποστήριξη.

Εξυπηρέτηση μετά την πώληση προϊόντων

1. Δωρεάν επισκευή ή αντικατάσταση για προβλήματα ποιότητας που προκαλούνται από κατασκευαστικά ελαττώματα εντός ενός έτους.

2. Ζημίες που προκαλούνται από ανθρώπινο λάθος ή ανωτέρα βία (κεραυνός, πλημμύρα, πυρκαγιά κ.λπ.) δεν καλύπτονται από την εγγύηση.
