Οι διακυμάνσεις της τάσης, οι αστραπές και οι συνθήκες συνεχούς υπερφόρτωσης προκαλούν συχνά παραμόρφωση του τυλίγματος και πρόωρη αστοχία μόνωσης στα δίκτυα διανομής ισχύος. Λειτουργώντας ως εξειδικευμένο εργοστάσιο Power Transformer με έδρα την Κίνα, η Lugao Power Co., Ltd. εξαλείφει αυτά τα τρωτά σημεία μετάδοσης μέσω των χάλκινων περιελίξεων ακριβείας, της προηγμένης τεχνολογίας ανόπτησης πυρήνα και των συστημάτων μόνωσης βαρέως τύπου που βυθίζονται στο λάδι. Από το 2016, οι εγκαταστάσεις παραγωγής μας με πιστοποίηση ISO9001 και SGS έχουν παραδώσει στιβαρές μονάδες step-up και step-down που απορροφούν ακραίες διαταραχές του δικτύου, παρέχοντας στους υποσταθμούς κοινής ωφέλειας και στις βιομηχανικές εγκαταστάσεις σταθερή ρύθμιση τάσης και μακροπρόθεσμη ηλεκτρική αξιοπιστία.
Ποιες ηλεκτρικές και μηχανικές δυνάμεις διέπουν την απόδοση του μετασχηματιστή ισχύος υψηλής τάσης;
Σε αντίθεση με τους τυπικούς μετασχηματιστές διανομής που χειρίζονται μόνο μετατροπή μέσης τάσης, οι λύσεις Power Transformer πρέπει να αντιμετωπίζουν δύο αντικρουόμενες απαιτήσεις: πρέπει να ανεβάζουν την τάση εξόδου της γεννήτριας σε επίπεδα μετάδοσης —ή να μειώνουν την ισχύ υψηλής τάσης, υψηλής χωρητικότητας σε επίπεδα διανομής— ενώ ταυτόχρονα αντέχουν τις τεράστιες βραχυπρόθεσμες ηλεκτρομαγνητικές δυνάμεις ρεύματος.
Οι συμβατικές κατασκευές περιελίξεων είναι επιρρεπείς σε παραμόρφωση ή ακόμα και κατάρρευση υπό παρατεταμένες ακτινικές ηλεκτρομαγνητικές δυνάμεις, προκαλώντας δυνητικά ξαφνικά βραχυκυκλώματα ενδιάμεσης στροφής και καταστροφική αστοχία. Οι προσαρμοσμένες μονάδες μας διαθέτουν βελτιστοποιημένο σύστημα σύσφιξης πυρήνα, μονωτική πλακέτα υψηλής αντοχής και άκαμπτη δομή δεξαμενής. Αυτός ο σχεδιασμός επιτυγχάνει την πλήρη αποσύνδεση των αξονικών και ακτινικών ηλεκτρομαγνητικών δυνάμεων, αποτρέποντας αποτελεσματικά τη μετατόπιση του τυλίγματος και την υπερβολική αύξηση της θερμοκρασίας του hotspot. Χάρη σε αυτόν τον βελτιστοποιημένο μηχανικό σχεδιασμό,Μετασχηματιστές ισχύος Lugaoπροσφέρει παράταση ζωής έως και 28% κάτω από μακροχρόνιες, συνεχείς συνθήκες μετάδοσης μεγάλου φορτίου.
Πώς οι μεταλλουργίες του πυρήνα και οι τεχνικές περιελίξεως εμποδίζουν τα θερμά σημεία και τη γήρανση της μόνωσης;
Κατά τον έλεγχο των πιστοποιημένων προμηθευτών Power Transformer, οι ομάδες μηχανικών κοινής ωφέλειας θα πρέπει να επικεντρώνονται στην επιλογή βασικού υλικού, την τεχνική περιέλιξης και τον ολοκληρωμένο συντονισμό μόνωσης. Οι διακυμάνσεις του κυκλικού φορτίου κατά τη μακροχρόνια μετάδοση προκαλούν εύκολα τοπική υπερθέρμανση στους αρμούς του πυρήνα και στους αγωγούς περιελίξεων, επιταχύνοντας περαιτέρω την υποβάθμιση του λαδιού, ευθραυστότητα της μόνωσης χαρτιού και μη αναστρέψιμη διηλεκτρική βλάβη.
|
Εσωτερικό στοιχείο
|
Επιλογή Βασικού Υλικού
|
Θεραπεία πυρήνα/περιέλιξης
|
Δείκτης απόδοσης
|
Πρωτογενής Πρόληψη Αποτυχίας
|
|
Ελασματοποιήσεις πυρήνων υψηλής διαπερατότητας
|
Χάλυβας πυριτίου ψυχρής έλασης υψηλής ποιότητας με προσανατολισμό σε κόκκους (27QG120)
|
Step-Lap Joint & Stress-Relief Annealing
|
Απώλεια χωρίς φορτίο ≤ Πρότυπο IEC 60076
|
Αποτρέπει τον κορεσμό του πυρήνα και τα hotspot διαρροής ροής
|
|
Περιελίξεις HV/LV ακριβείας
|
Χάλκινοι αγωγοί χωρίς οξυγόνο + μόνωση χαρτιού Kraft Premium
|
Συνεχής ελικοειδής περιέλιξη & ξήρανση υπό κενό
|
Δυναμική Αντοχή Βραχυκυκλώματος ≥ 2,5% Απόκλιση Αντίδρασης
|
Εξαλείφει τον λυγισμό της περιέλιξης κάτω από ξαφνικά ρεύματα σφάλματος
|
|
Δομή δεξαμενής βαρέως τύπου
|
Κατασκευαστικός χάλυβας υψηλής αντοχής (Q345R)
|
Ρομποτική συγκόλληση και δοκιμές στεγανής πίεσης (0,3 MPa)
|
Μηδενικός ρυθμός διαρροής (24ωρη δοκιμή βύθισης)
|
Αποτρέπει τη διαρροή λαδιού και τη ρήξη της δεξαμενής υπό εσωτερική πίεση τόξου
|
|
Προηγμένο σύστημα μόνωσης λαδιού
|
Υψηλής ποιότητας ορυκτέλαιο ή βιοδιασπώμενο υγρό φυσικού εστέρα
|
Πλήρωση λαδιού υπό κενό & ξήρανση με κυκλοφορία ζεστού λαδιού
|
Τάση βλάβης ≥ 60 kV (IEC 60156)
|
Αποτρέπει τη μερική εκφόρτιση και επιταχύνει τη διάχυση της θερμότητας
|
Ποια προσαρμοσμένη τάση, χωρητικότητα και στυλ ψύξης μπορεί να παρέχει η Lugao;
Η Lugao Power Co., Ltd. διαθέτει ένα εργαστήριο παραγωγής πιστοποιημένο κατά ISO9001 και SGS, εξοπλισμένο με επαγγελματικές γραμμές κοπής πυρήνων, μηχανές περιέλιξης, φούρνους στεγνώματος κενού και θέσεις δοκιμών πλήρους ισχύος. Όλα τα προϊόντα κατασκευάζονται αυστηρά σύμφωνα με τα διεθνή πρότυπα IEC, GB, CE και CCC, υποστηρίζοντας άμεση αντικατάσταση plug-and-play χωρίς τροποποίηση των αρχικών διατάξεων του υποσταθμού.
Κατηγορίες Τάσης & Εύρος Ισχύος
Η Lugao αναπτύσσει πολλαπλές τάξεις τάσης μετασχηματιστή ισχύος για να ταιριάζει με διαφορετικά επίπεδα μετάδοσης και απαιτήσεις δικτύου διανομής:
· Μετασχηματιστής τροφοδοσίας 132 kV / 110 kV:Σχεδιασμένο για μεγάλους υποσταθμούς κοινής ωφέλειας, συστήματα σύνδεσης με το δίκτυο σταθμών ηλεκτροπαραγωγής και βαριές βιομηχανικές ζώνες που απαιτούν μεταφορά ηλεκτρικής ενέργειας χύδην. Υιοθετώντας μια στιβαρή δομή δεξαμενής βυθισμένη στο λάδι με ψύξη ONAN ή ONAF, διαθέτει εξαιρετική ικανότητα αντοχής σε βραχυκύκλωμα και εξαιρετικά χαμηλά επίπεδα μερικής εκφόρτισης (≤ 5 pC), ενώ διευκολύνει την επιθεώρηση και τη συντήρηση των δακτυλίων και των εναλλάκτη βρύσης.
· Μετασχηματιστής ισχύος 33kV / 35kV:Κατάλληλο για μεσαίου μεγέθους βιομηχανικές εγκαταστάσεις, υποσταθμούς συλλογής αιολικών πάρκων και δίκτυα διανομής πανεπιστημιουπόλεων. Εξισορροπεί την υψηλή απόδοση με το συμπαγές αποτύπωμα, προσφέροντας ευέλικτες επιλογές ψύξης και προσαρμόσιμες βρύσες τάσης για την αντιμετώπιση των διακυμάνσεων της τάσης του δικτύου.
· Μετασχηματιστής ισχύος διανομής 11 kV:Ιδανικό για εμπορικά συγκροτήματα, οικιστικές κοινότητες και έργα ηλεκτροδότησης της υπαίθρου. Διαθέτει κυματοειδές σχέδιο δεξαμενής λαδιού που εξαλείφει την ανάγκη για συντήρηση λαδιού, μειώνοντας έτσι τη συχνότητα συντήρησης και διασφαλίζοντας αξιόπιστη λειτουργία σε σκληρά εξωτερικά περιβάλλοντα.
Επιλογές μεθόδου ψύξης
Όλες οι μονάδες Lugao Transformer προσφέρουν ευέλικτες διαμορφώσεις ψύξης για βελτιστοποίηση της θερμικής απόδοσης με βάση τις συνθήκες της τοποθεσίας:
· ONAN (Oil Natural Air Natural):Βασίζεται στη φυσική μεταφορά για ψύξη—ιδανικό για εφαρμογές μέτριου φορτίου όπου οι συνθήκες περιβάλλοντος είναι ευνοϊκές.
· ONAF (Oil Natural Air Forced):Αυξάνει τη φυσική κυκλοφορία λαδιού με εξαναγκασμένους ανεμιστήρες ψύξης αέρα, αυξάνοντας την ικανότητα συνεχούς υπερφόρτωσης κατά περίπου 30%.
· OFAF (Oil Forced Air Forced):Αναπτύσσει αναγκαστική κυκλοφορία λαδιού με εναλλάκτες θερμότητας εξαναγκασμένου αέρα, επιτρέποντας τη μέγιστη διάχυση θερμότητας για εγκαταστάσεις μετασχηματιστών υψηλής χωρητικότητας σε απαιτητικά περιβάλλοντα.
Πώς να επιλέξετε την ιδανική διαμόρφωση μετασχηματιστή ισχύος για υποσταθμούς περιορισμένου χώρου;
Μετασχηματιστής ισχύοςΗ επιλογή πρέπει να λαμβάνει πλήρως υπόψη τους περιορισμούς χώρου τοποθεσίας, τις προβλέψεις αύξησης φορτίου και τις απαιτήσεις επιπέδου σφάλματος δικτύου. Για παραδοσιακούς υποσταθμούς μεγάλης κλίμακας με άφθονο χώρο δαπέδου, προτιμώμενη λύση είναι οι συμβατικές τριφασικές λιπαντικές μονάδες με εξωτερικά θερμαντικά σώματα. Διαχειρίζονται ομοιόμορφη κατανομή ηλεκτρομαγνητικής καταπόνησης και τα συνεργεία συντήρησης μπορούν να επιθεωρούν εύκολα τους δακτυλίους και τους εναλλάκτες βρύσης χωρίς να απενεργοποιούν τον παρακείμενο εξοπλισμό.
Για αστικούς υπόγειους υποσταθμούς και συμπαγείς εγκαταστάσεις GIS (Gas-Insulated Substation), τα σχέδια χαμηλότερου προφίλ με ενσωματωμένα πάνελ καλοριφέρ είναι πιο εφαρμόσιμα. Το Lugao προσφέρει εξατομικευμένη βελτιστοποίηση του αποτυπώματος, μειώνοντας τις συνολικές απαιτήσεις χώρου δαπέδου έως και 15%, διατηρώντας παράλληλα σταθερή ικανότητα διαχείρισης ισχύος και απόδοση ψύξης για να ανταποκρίνεται στις σύγχρονες απαιτήσεις επέκτασης του αστικού δικτύου.
Πώς να λύσετε τις υψηλές θερμοκρασίες λαδιού και τις μερικές υπερτάσεις εκφόρτισης σε μακροπρόθεσμη λειτουργία;
Τα εξαρτήματα που χρησιμοποιούνται στους μετασχηματιστές Lugao αντιμετωπίζουν αποτελεσματικά δύο κοινά λειτουργικά ζητήματα: την υπερβολική αύξηση της θερμοκρασίας του λαδιού και την ανεξέλεγκτη μερική εκφόρτιση (PD). Η παρατεταμένη έκθεση σε καταπόνηση υψηλής τάσης και συνεχή ρεύματα φορτίου προκαλεί σημαντικές απώλειες χαλκού και σιδήρου, οδηγώντας σε μείωση της διηλεκτρικής αντοχής του μονωτικού λαδιού και υποβάθμιση της μόνωσης μεταξύ περιέλιξης. Αυτό, με τη σειρά του, πυροδοτεί μερική εκφόρτιση και συσσώρευση αερίου, με δυνητικά ως αποτέλεσμα καταστροφικά περιστατικά ανάφλεξης.
Η αποκλειστική ενσωματωμένη διαδικασία κυκλοφορίας και ξήρανσης ενσωματωμένου λαδιού σε κενό, σε συνδυασμό με μια τράπεζα καλοριφέρ υψηλής απόδοσης, κυκλοφορεί συνεχώς και ψύχει το μονωτικό λάδι. Ελέγχει σταθερά τη θερμοκρασία κορυφής λαδιού κάτω από 75°C κατά τη διάρκεια 24ωρης συνεχούς λειτουργίας πλήρους φορτίου (θερμοκρασία περιβάλλοντος ≤ 40°C), διατηρεί πλήρη διηλεκτρική προστασία για μόνωση χαρτιού περιέλιξης, σταθεροποιεί την εσωτερική ισορροπία αερίου και αποφεύγει την τοπική εκκένωση και αποσύνθεση λαδιού που προκαλείται από συσσώρευση hotspot.
Παρακολουθήστε τη γραμμή παραγωγής μαςΒίντεο
Ζήστε την αριστεία κατασκευής του Power Transformer του Lugao από πρώτο χέρι:[Κάντε κλικ εδώ για να παρακολουθήσετε την πλήρη περιοδεία παραγωγής μας στο YouTube]
Εξερευνήστε Σχετικά Προϊόντα
· [Μετασχηματιστής ξηρού τύπου άμορφου κράματος 10KV] — Ιδανικός για ενεργειακά αποδοτικές εφαρμογές διανομής σε εσωτερικούς χώρους.
· [Μετασχηματιστής βυθισμένου σε λάδι 33kV 35kV] — Στιβαρή λύση μέσης τάσης για βιομηχανικά έργα και έργα ανανεώσιμων πηγών ενέργειας.
· [Μετασχηματιστής βυθισμένου σε λάδι 132kV 110kV 50MVA 125MVA] — Κορμός υψηλής χωρητικότητας για δίκτυα μετάδοσης κοινής ωφέλειας.

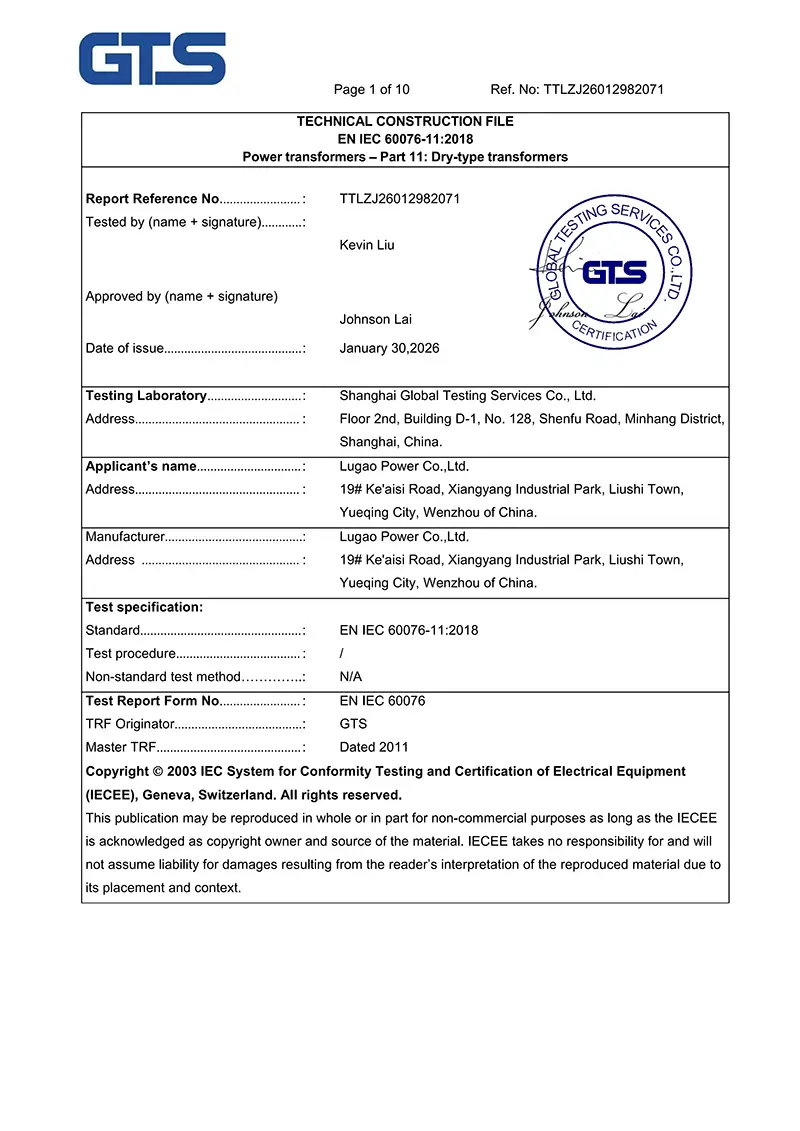

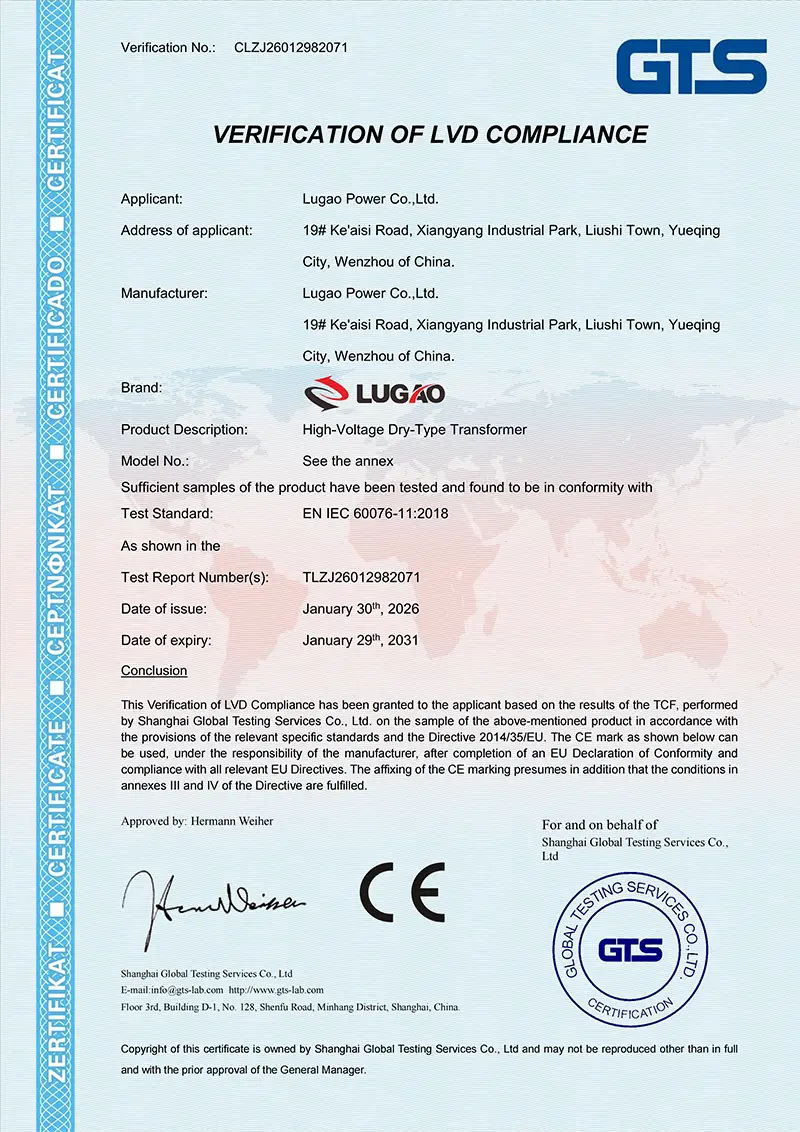

Πηγές: Επίσημη τεχνική τεκμηρίωση Lugao Power Co., Ltd. και πιστοποιημένες εκθέσεις δοκιμών κατά το πρότυπο IEC.
