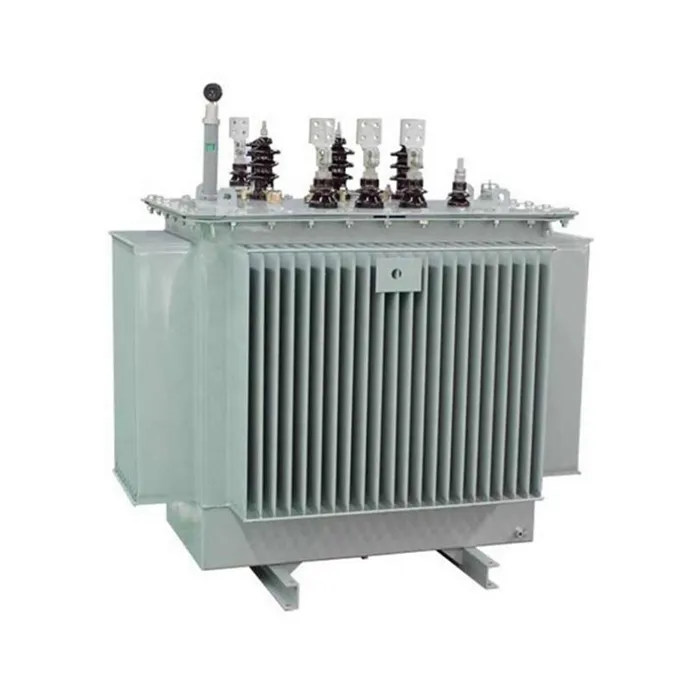

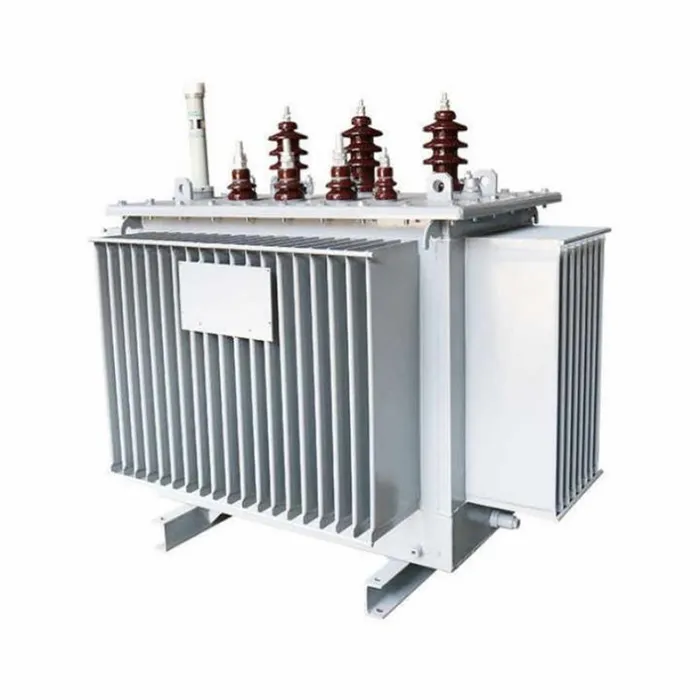

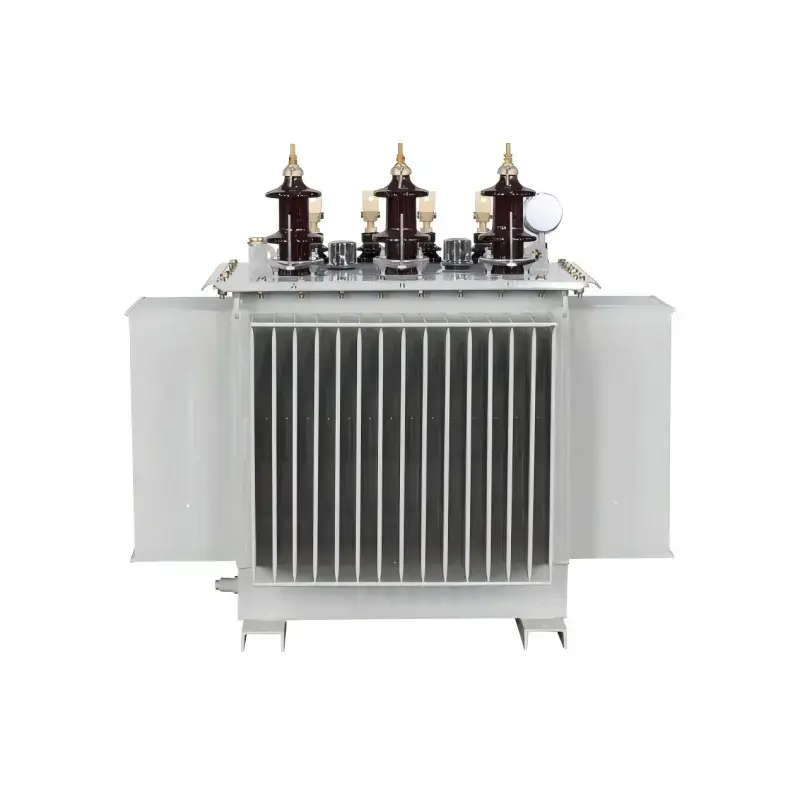

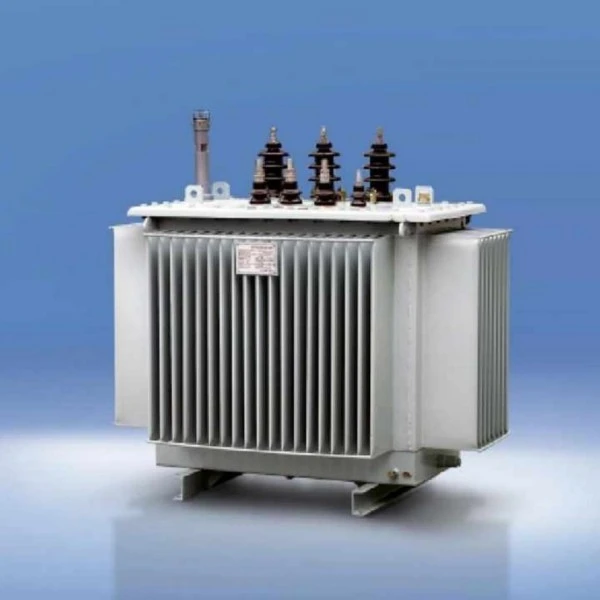

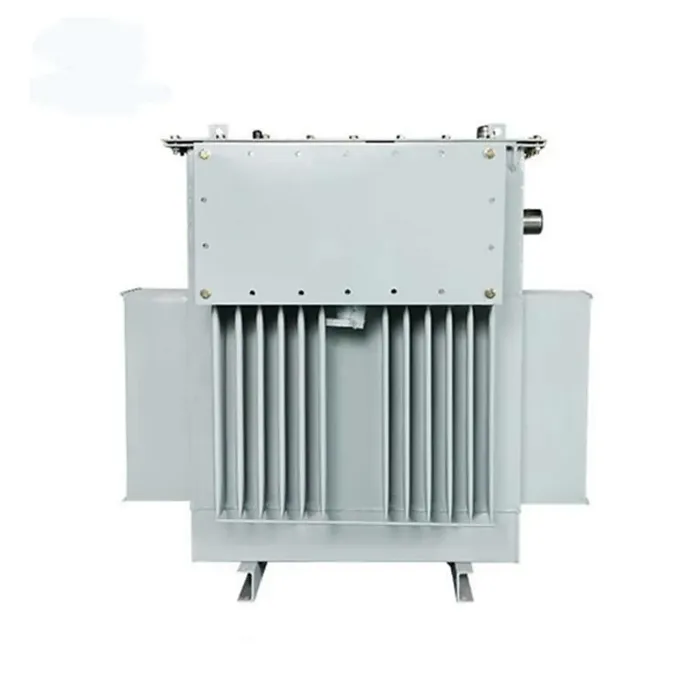

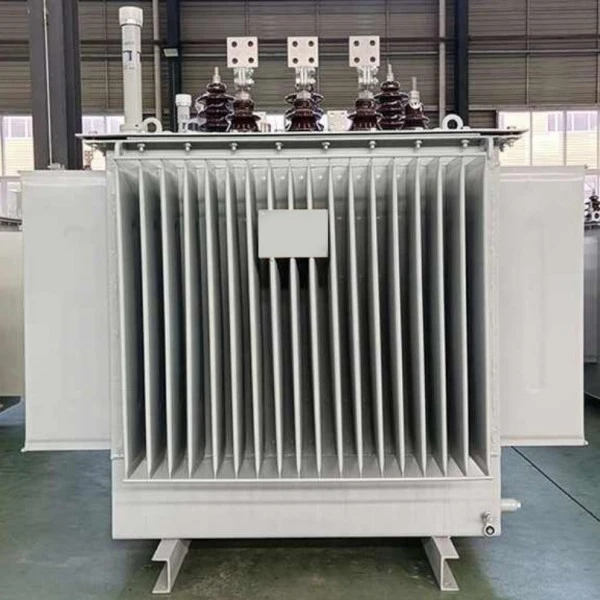

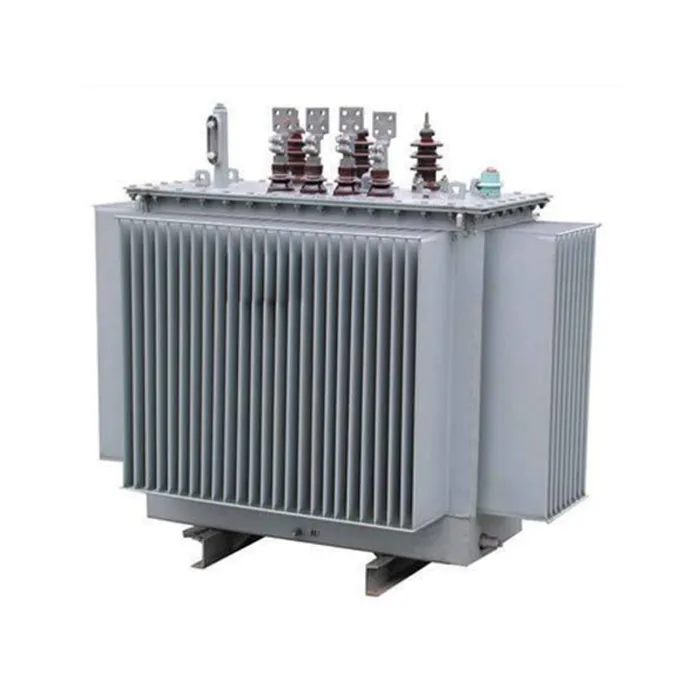

S9 Τριφασικός μετασχηματιστής χαμηλής τάσης με λάδι

Ο τριφασικός μετασχηματιστής χαμηλής τάσης S9 της εταιρείας μας είναι μια εξαιρετικά αξιόπιστη συσκευή ισχύος ειδικά σχεδιασμένη για συστήματα διανομής ρεύματος χαμηλής τάσης. Η αγορά αυτού του προϊόντος σάς παρέχει έναν μετασχηματιστή υψηλής ποιότητας που συνδυάζει σταθερή απόδοση με οικονομική αποδοτικότητα, ευρέως εφαρμόσιμος σε βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια και σενάρια διανομής ηλεκτρικής ενέργειας σε κατοικίες. Αυτό το προϊόν χρησιμοποιεί φύλλα πυριτίου υψηλής ποιότητας ψυχρής έλασης και περιελίξεις χαλκού υψηλής καθαρότητας. Η βελτιστοποιημένη δομή του πυρήνα του μειώνει αποτελεσματικά την υστέρηση και τις απώλειες δινορευμάτων, εξασφαλίζοντας μακροχρόνια σταθερή και αξιόπιστη λειτουργία. Το σύστημα ψύξης μόνωσης βυθισμένο στο λάδι παρέχει εξαιρετική ικανότητα απαγωγής θερμότητας και υπερφόρτωσης, διατηρώντας σταθερή την τάση εξόδου ακόμη και υπό συνθήκες διακυμάνσεων τάσης ή σημαντικών αλλαγών φορτίου. Η πλήρως σφραγισμένη δομή απομονώνει αποτελεσματικά την εξωτερική υγρασία και τις ακαθαρσίες, παρατείνοντας τη διάρκεια ζωής του εξοπλισμού και μειώνοντας τη συχνότητα συντήρησης.

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικό προϊόντος και εφαρμογή

Χαρακτηριστικά προϊόντος

Ενεργειακή απόδοση και χαμηλές απώλειες:Σε σύγκριση με την προηγούμενη σειρά S7, ο μετασχηματιστής S9 διαθέτει μέση μείωση της απώλειας χωρίς φορτίο περίπου 10%, μείωση της απώλειας φορτίου περίπου 22% και ακόμη πιο σημαντική μείωση του ρεύματος χωρίς φορτίο σχεδόν 46%. Ήταν ένα εθνικά προωθούμενο προϊόν εξοικονόμησης ενέργειας εκείνη την εποχή.

Αξιόπιστη δομική σχεδίαση:

Πυρήνας:Μετασχηματιστής S9 βυθισμένος στο λάδι, κατασκευασμένος από υψηλής ποιότητας χάλυβας πυριτίου προσανατολισμένου σε κόκκους ψυχρής έλασης, που χρησιμοποιεί μια πλήρως κεκλιμένη δομή πυρήνα αρμού τριών βημάτων, μειώνοντας αποτελεσματικά τις απώλειες και τον θόρυβο.

Περιελίξεις:Η περιέλιξη υψηλής τάσης υιοθετεί μια πολυστρωματική κυλινδρική δομή, ενώ η περιέλιξη χαμηλής τάσης χρησιμοποιεί μια κυλινδρική ή βελτιωμένη ελικοειδή δομή με διαμήκεις αγωγούς λαδιού, ενισχύοντας τη διάχυση θερμότητας και τη μηχανική αντοχή.

Διαδικασία στερέωσης:Όλοι οι συνδετήρες χρησιμοποιούν αυτοασφαλιζόμενα παξιμάδια κατά της χαλάρωσης και προστίθεται μια δομή τοποθέτησης πυρήνα για να διασφαλιστεί η σταθερότητα κατά τη μεταφορά και η μακροχρόνια λειτουργία, εξαλείφοντας την ανάγκη για επιθεώρηση πυρήνα και συντήρηση ανύψωσης.

Πλήρως σφραγισμένη δομή (σειρά S9-M):Η δεξαμενή μετασχηματιστή διανομής S9 έχει σχεδιαστεί με κυματοειδείς πίνακες που παρέχουν λειτουργία αναπνοής για την αντιστάθμιση των αλλαγών όγκου λαδιού, εξαλείφοντας τον παραδοσιακό συντηρητή. Αυτή η πλήρως σφραγισμένη δομή απομονώνει πλήρως το λάδι του μετασχηματιστή από τον εξωτερικό αέρα, αποτρέποντας αποτελεσματικά την είσοδο οξυγόνου και υγρασίας, καθυστερώντας έτσι τη γήρανση του μονωτικού λαδιού.

Ολοκληρωμένη προστασία ασφάλειας: S9 Τριφασικός μετασχηματιστής χαμηλής τάσης με λάδιεξοπλισμένο με εξαρτήματα όπως βαλβίδα εκτόνωσης πίεσης, θερμόμετρο και ρελέ αερίου, τα οποία απελευθερώνουν αμέσως την πίεση όταν η εσωτερική πίεση γίνει πολύ υψηλή, διασφαλίζοντας την ασφαλή λειτουργία του εξοπλισμού.

Πλεονεκτήματα των Χαρακτηριστικών

Σημαντικά μειωμένο λειτουργικό κόστος:Το βασικό πλεονέκτημα έγκειται στην ενεργειακή απόδοση. Σε σύγκριση με τη σειρά S7, το κόστος λειτουργίας του προϊόντος S9 μειώνεται κατά περίπου 19%, με αποτέλεσμα σημαντική εξοικονόμηση ηλεκτρικής ενέργειας σε σχέση με τη μακροχρόνια λειτουργία.

Υψηλή λειτουργική αξιοπιστία:Με τη βελτιωμένη υποστήριξη του άκρου του πηνίου, τη νέα μονωτική δομή και τον ανθεκτικό στο βραχυκύκλωμα σχεδιασμό, η ικανότητά του να αντέχει τα ξαφνικά βραχυκυκλώματα ενισχύεται σημαντικά. Έχει περάσει αιφνίδιους ελέγχους βραχυκυκλώματος σε ένα εθνικά αναγνωρισμένο κέντρο δοκιμών, εξασφαλίζοντας σταθερή λειτουργία ακόμη και κάτω από αντίξοες συνθήκες όπως διακυμάνσεις του δικτύου.

Εξαιρετικά χαμηλό κόστος συντήρησης:Η πλήρως σφραγισμένη δομή εξαλείφει την ανάγκη αντικατάστασης του λαδιού μετασχηματιστή κατά τη διάρκεια της κανονικής ζωής του, μειώνοντας σημαντικά τον φόρτο εργασίας και το κόστος συντήρησης.

Υψηλή προσαρμοστικότητα και αισθητικός σχεδιασμός:Ο σχεδιασμός της κυματοειδούς δεξαμενής όχι μόνο βελτιώνει την απόδοση απαγωγής θερμότητας, αλλά οδηγεί επίσης σε ένα πιο συμπαγές και αισθητικά ευχάριστο προϊόν, μειώνοντας το αποτύπωμα εγκατάστασης.

Τα προϊόντα προσαρμόζονται στο περιβάλλον

Σενάρια εφαρμογής

Οι τριφασικοί μετασχηματιστές χαμηλής τάσης με πετρέλαιο S9 χρησιμοποιούνται κυρίως σε εφαρμογές διανομής ισχύος τερματικού όπου η ηλεκτρική ενέργεια υψηλής τάσης 10kV ή 35kV πρέπει να μετατραπεί σε ηλεκτρική ενέργεια χαμηλής τάσης 400V. Τα συγκεκριμένα σενάρια περιλαμβάνουν:

Εσωτερικός τύπος (Σειρά S9-M): Ιδιαίτερα κατάλληλο για βιομηχανίες όπως το πετρέλαιο και η χημική επεξεργασία. Αυτά τα περιβάλλοντα συνήθως περιέχουν μεγάλες ποσότητες λαδιού και χημικών ουσιών. η πλήρως σφραγισμένη δομή απομονώνει αποτελεσματικά τα διαβρωτικά αέρια, προστατεύει τα εσωτερικά εξαρτήματα και διασφαλίζει την ασφαλή λειτουργία.

Μη κλειστός τύπος (Σειρά S9):Χρησιμοποιείται ευρέως σε βιομηχανικές και μεταλλευτικές επιχειρήσεις, εργοτάξια, οικιστικές κοινότητες, εμπορικά κέντρα, αεροδρόμια, σιδηροδρομικούς σταθμούς και άλλα γενικά βιομηχανικά και αστικά κτίρια ως κόμβους διανομής ηλεκτρικής ενέργειας.

Υποδομές και Γεωργία:Χρησιμοποιείται συνήθως σε μετρό, πλατφόρμες γεώτρησης, πλατφόρμες παραγωγής πετρελαίου και αστικά και αγροτικά αγροτικά δίκτυα ηλεκτρικής ενέργειας για την παροχή σταθερής τροφοδοσίας για διάφορους εξοπλισμούς.

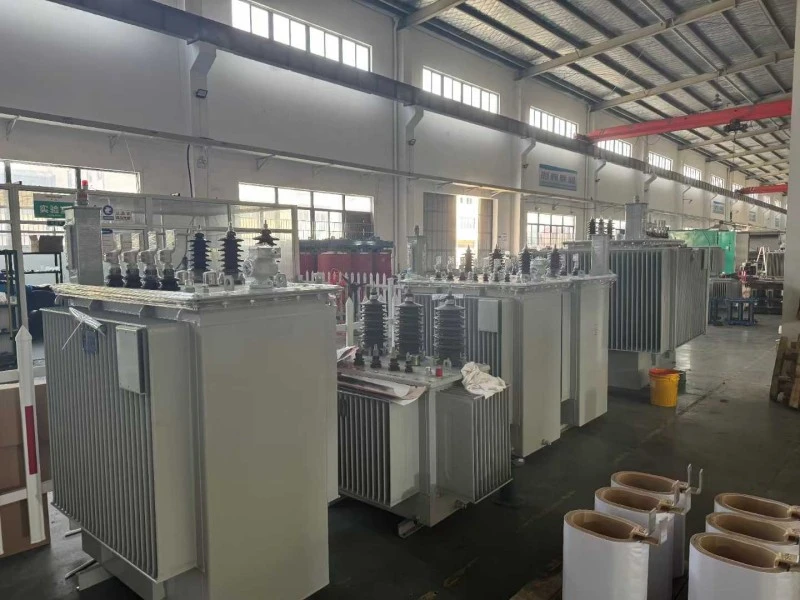

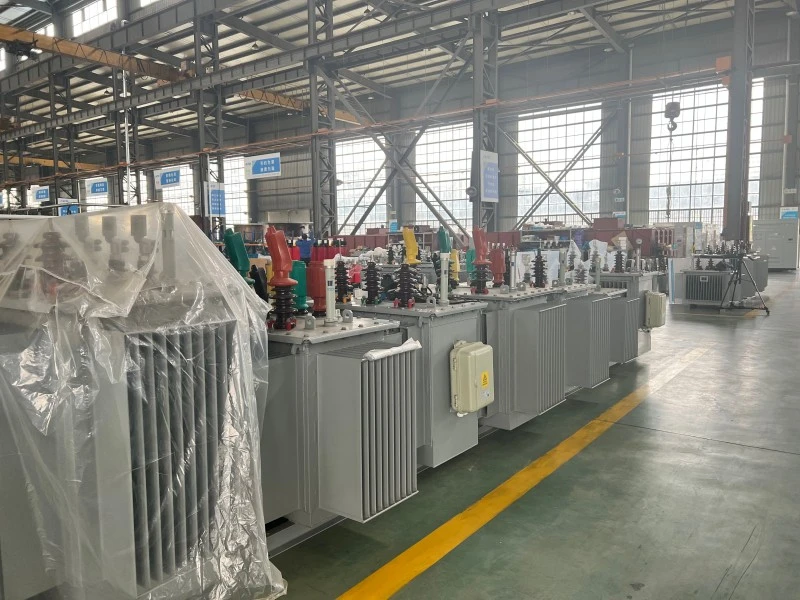

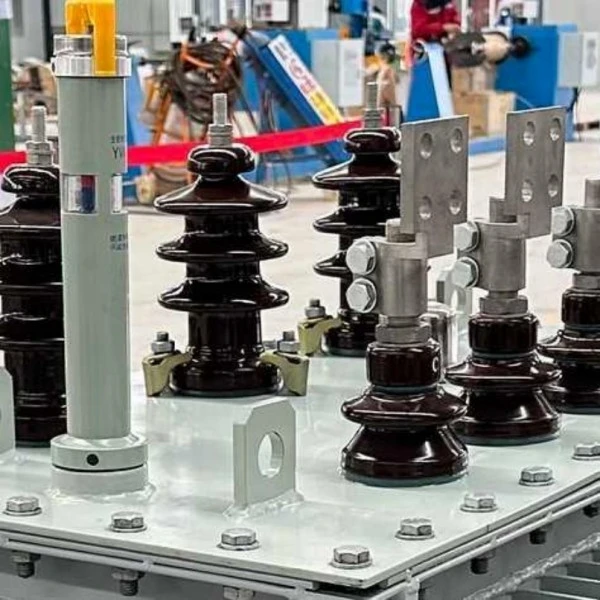

Στοιχεία Παραγωγής

Ο τριφασικός μετασχηματιστής με πλήρωση λαδιού έχει υποστεί εκτεταμένη βελτιστοποίηση στις λεπτομέρειες του προϊόντος. Μέσω του εκλεπτυσμένου σχεδιασμού των εξαρτημάτων του πυρήνα, όπως ο πυρήνας, τα πηνία, η δεξαμενή λαδιού και οι συνδετήρες, επιτυγχάνει χαμηλές απώλειες, υψηλή αξιοπιστία και χαρακτηριστικά χωρίς συντήρηση.

Δομή και διαδικασία βασικού εξαρτήματος

FAQ

Τι είναι ένας τριφασικός μετασχηματιστής διανομής βυθισμένου σε λάδι S9;

Ο τριφασικός μετασχηματιστής διανομής S9 είναι μια συσκευή διανομής ισχύος που χρησιμοποιείται για τη μείωση της ηλεκτρικής ενέργειας μέσης τάσης, όπως 6kV, 10kV, 11kV ή 13,8kV, σε ηλεκτρική ενέργεια χαμηλής τάσης όπως 0,4kV, 0,415kV ή 0,433kV. Χρησιμοποιείται ευρέως σε βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια, οικιστικές κοινότητες, εγκαταστάσεις εξόρυξης, γεωργικά δίκτυα ηλεκτρικής ενέργειας και συστήματα διανομής κοινής ωφέλειας.

Μπορεί να προσαρμοστεί η αναλογία τάσης του μετασχηματιστή S9 βυθισμένου στο λάδι;

Ναί. Το Lugao μπορεί να προσαρμόσει την αναλογία τάσης σύμφωνα με το τοπικό δίκτυο και τις απαιτήσεις του έργου. Οι κοινές επιλογές περιλαμβάνουν 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV και άλλους προσαρμοσμένους συνδυασμούς τάσης. Η ομάδα διανυσμάτων, το εύρος χτυπήματος, η συχνότητα και τα αξεσουάρ μπορούν επίσης να προσαρμοστούν.

Τι εύρος χωρητικότητας είναι διαθέσιμο για αυτόν τον μετασχηματιστή;

Ο μετασχηματιστής διανομής βυθισμένος στο λάδι S9 μπορεί να παραδοθεί σε διαφορετικές ονομαστικές χωρητικότητες σύμφωνα με τις απαιτήσεις του έργου. Οι κοινές ικανότητες περιλαμβάνουν 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA και 2500kVA. Επικοινωνήστε με τη Lugao για μια κατάλληλη επιλογή μοντέλου με βάση τη ζήτηση φορτίου σας.

Ποια είναι η διαφορά μεταξύ των μετασχηματιστών S9 και S11 βυθισμένου στο λάδι;

Σε σύγκριση με τη σειρά S9, τοΣειρά S11συνήθως έχει μικρότερη απώλεια χωρίς φορτίο και καλύτερη απόδοση εξοικονόμησης ενέργειας. Ο μετασχηματιστής S9 εξακολουθεί να χρησιμοποιείται ευρέως σε πολλά έργα διανομής λόγω της σταθερής λειτουργίας, του ώριμου σχεδιασμού και της οικονομικής του απόδοσης. Η τελική επιλογή εξαρτάται από τον προϋπολογισμό του έργου, τις απαιτήσεις απόδοσης, τα τοπικά πρότυπα και τις συνθήκες λειτουργίας.

Είναι ο μετασχηματιστής με λάδι S9 κατάλληλος για εγκατάσταση σε εξωτερικό χώρο;

Ναί. Ο μετασχηματιστής S9 γεμάτος λάδι μπορεί να σχεδιαστεί για εγκατάσταση σε εξωτερικό χώρο. Μπορεί να εξοπλιστεί με σφραγισμένη δεξαμενή λαδιού, αντιδιαβρωτική επίστρωση, βαλβίδα εκτόνωσης πίεσης, θερμόμετρο, ένδειξη στάθμης λαδιού και άλλα εξαρτήματα προστασίας σύμφωνα με τις απαιτήσεις του έργου. Για σκληρά περιβάλλοντα, δώστε υψόμετρο, θερμοκρασία περιβάλλοντος, υγρασία και επίπεδο ρύπανσης πριν από την προσφορά.

Ποια μέθοδο ψύξης χρησιμοποιεί αυτός ο μετασχηματιστής;

Ο μετασχηματιστής διανομής βυθισμένος στο λάδι S9 χρησιμοποιεί συνήθως ψύξη ONAN, που σημαίνει φυσική ψύξη με λάδι φυσικού αέρα. Το λάδι του μετασχηματιστή κυκλοφορεί φυσικά μέσα στη δεξαμενή για να μεταφέρει θερμότητα, ενώ η εξωτερική επιφάνεια της δεξαμενής διαχέει τη θερμότητα μέσω της φυσικής ψύξης του αέρα.

Μπορεί η Lugao να παρέχει OEM ή προσαρμοσμένη υπηρεσία μετασχηματιστή;

Ναί. Η Lugao παρέχει υπηρεσίες OEM και προσαρμοσμένων μετασχηματιστών. Οι επιλογές προσαρμογής περιλαμβάνουν ονομαστική χωρητικότητα, αναλογία τάσης, συχνότητα, ομάδα διανυσμάτων, εύρος κτυπήματος, σχεδιασμός περιβλήματος, αξεσουάρ μετασχηματιστή, χρώμα βαφής, πινακίδα και απαιτήσεις συσκευασίας.

Εξυπηρέτηση μετά την πώληση προϊόντων

1. Αφού εγκατασταθεί και τεθεί σε λειτουργία ο μετασχηματιστής επί τόπου, είναι εγγυημένο ότι δεν έχει διαρροές και ότι η βαφή δεν θα ξεφλουδίσει ή θα ξεθωριάσει. Παρέχεται εγγύηση 5 ετών. Οποιαδήποτε προβλήματα ποιότητας προκύψουν υπό κανονική χρήση εντός της περιόδου εγγύησης θα καλύπτονται από την εγγύηση.

2. Όλα τα προϊόντα καλύπτονται από υπηρεσία εφ' όρου ζωής, διασφαλίζοντας την πληρότητα των αξεσουάρ του προϊόντος.

3. Η διάρκεια ζωής δεν είναι μικρότερη από 30 χρόνια.

4. Σε περίπτωση βλάβης του εξοπλισμού, ο προμηθευτής θα απαντήσει εντός μίας ώρας από τη λήψη της ειδοποίησης από τον αγοραστή και θα αποστείλει το τεχνικό προσωπικό στην τοποθεσία εντός 24 ωρών στο εσωτερικό.

Δέσμευση υπηρεσίας

1. Τα προϊόντα μας κατασκευάζονται αυστηρά σύμφωνα με τις απαιτήσεις συστήματος διαχείρισης ποιότητας ISO9001-2015, διασφαλίζοντας 100% την ποιότητα των προϊόντων πριν φύγουν από το εργοστάσιο.

2. Η εταιρεία μας παρέχει ολοκληρωμένη υπηρεσία προ-πωλήσεων, πωλήσεων και μετά την πώληση για να εξασφαλίσει την ικανοποίηση των πελατών.

1. Η εταιρεία μας προσφέρει 60 μήνες εγγύηση. Σε περίπτωση οποιουδήποτε ζητήματος ποιότητας, θα επισκευάσουμε ή θα αντικαταστήσουμε το προϊόν χωρίς χρέωση, διασφαλίζοντας 100% ικανοποίηση των πελατών.

Ο σχεδιασμός και η δοκιμή των μετασχηματιστών πρέπει να συμμορφώνονται με τα ακόλουθα πρότυπα:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Προδιαγραφές και τεχνικές απαιτήσεις για μετασχηματιστές ισχύος βυθισμένου σε λάδι》

JB/T3837-2010 《Μέθοδος σύνταξης ονομασιών τύπων για προϊόντα μετασχηματιστών》

GB/T311.1-3.11-97 《Τεχνικές δοκιμών συντονισμού μόνωσης και υψηλής τάσης για εξοπλισμό μετάδοσης και μετασχηματισμού υψηλής τάσης》

GB10237-88 《Επίπεδα μόνωσης και διηλεκτρικές δοκιμές για μετασχηματιστές ισχύος—Εξωτερικές αποστάσεις αέρα μόνωσης》

GB7595-87 《Πρότυπο ποιότητας για λάδι μετασχηματιστή σε υπηρεσία》

GB7328-87 《Μέτρηση στάθμης ήχου για μετασχηματιστές》

GB7534-87 《Μέτρηση μερικής εκφόρτισης》

GB/T15164-94 《Οδηγός φόρτωσης για μετασχηματιστές ισχύος βυθισμένους σε λάδι》

DL/T586-95 《Τεχνικός οδηγός για την εποπτεία κατασκευής χρηστών ηλεκτρικού εξοπλισμού》

GB/T311.1-3.11-97 《Τεχνικές δοκιμών συντονισμού μόνωσης και υψηλής τάσης για εξοπλισμό μετάδοσης και μετασχηματισμού υψηλής τάσης》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Ταξινόμηση ποιότητας προϊόντος για μετασχηματιστές ισχύος βυθισμένου σε λάδι》

ZBK41005-89 《Επίπεδο ήχου μετασχηματιστών 6-220KV》
