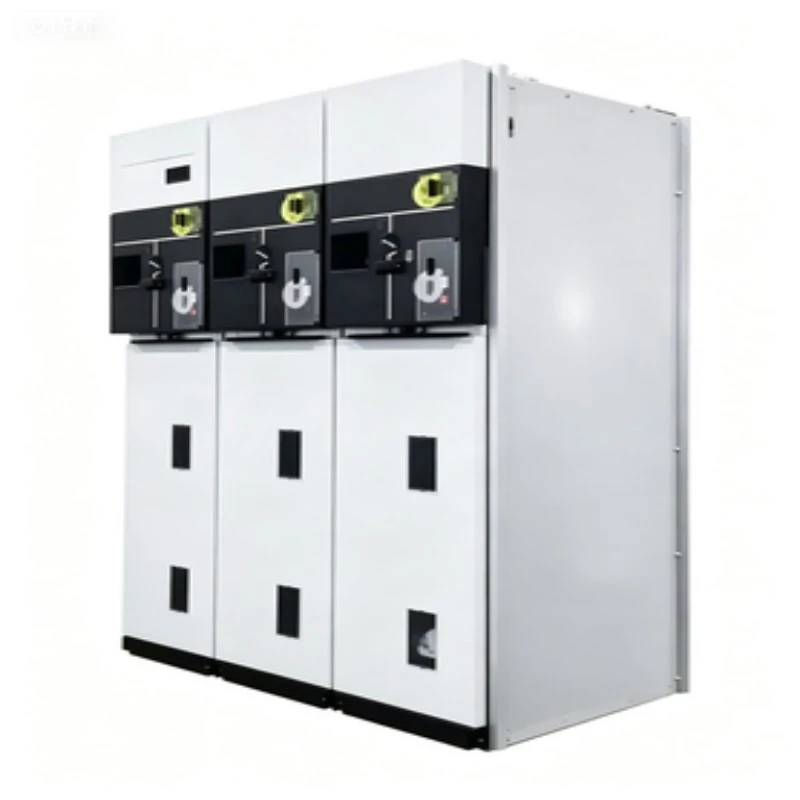

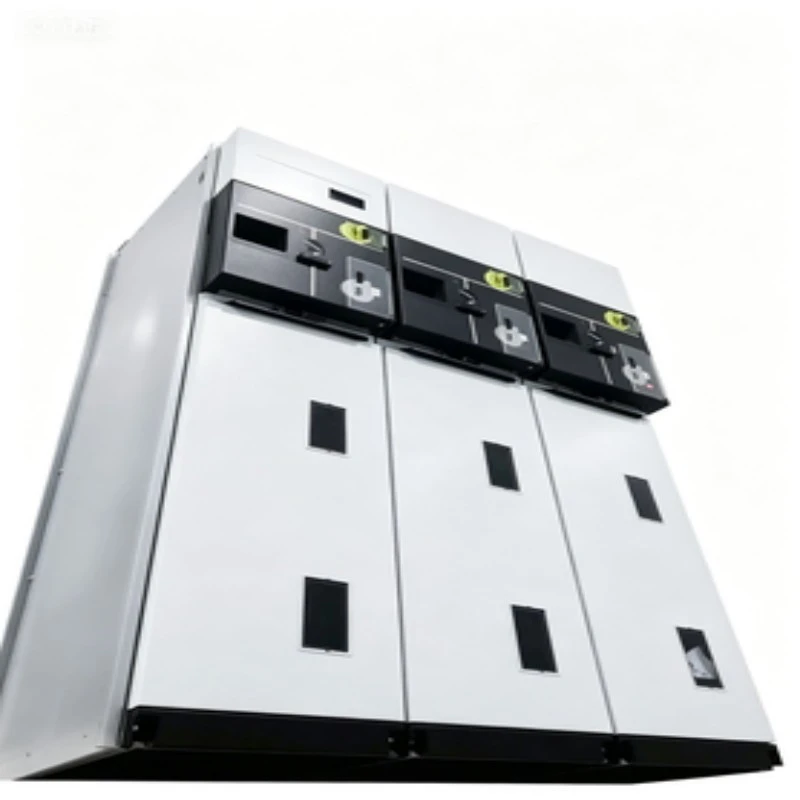

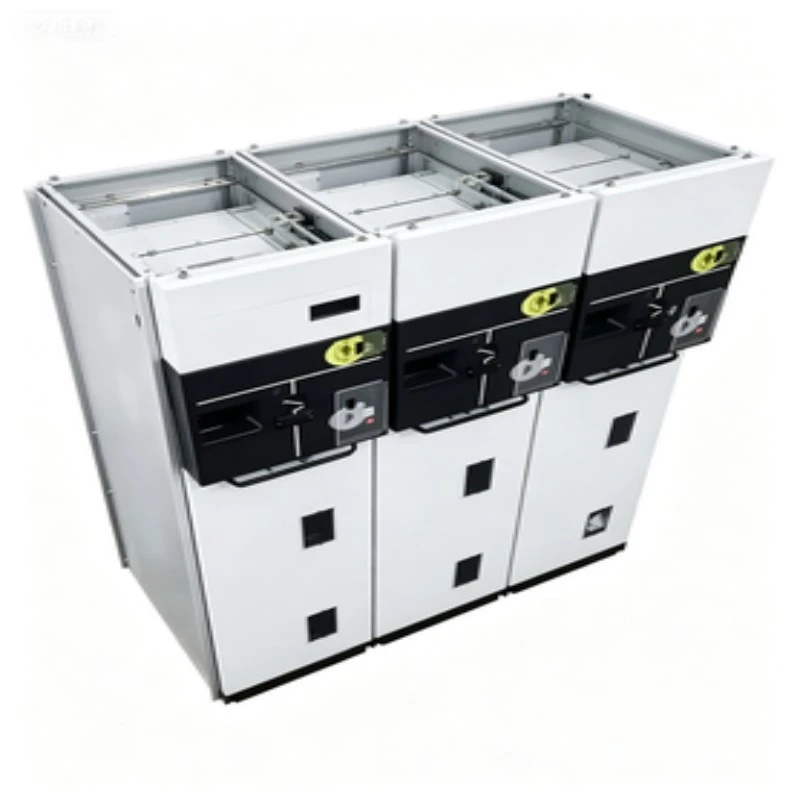

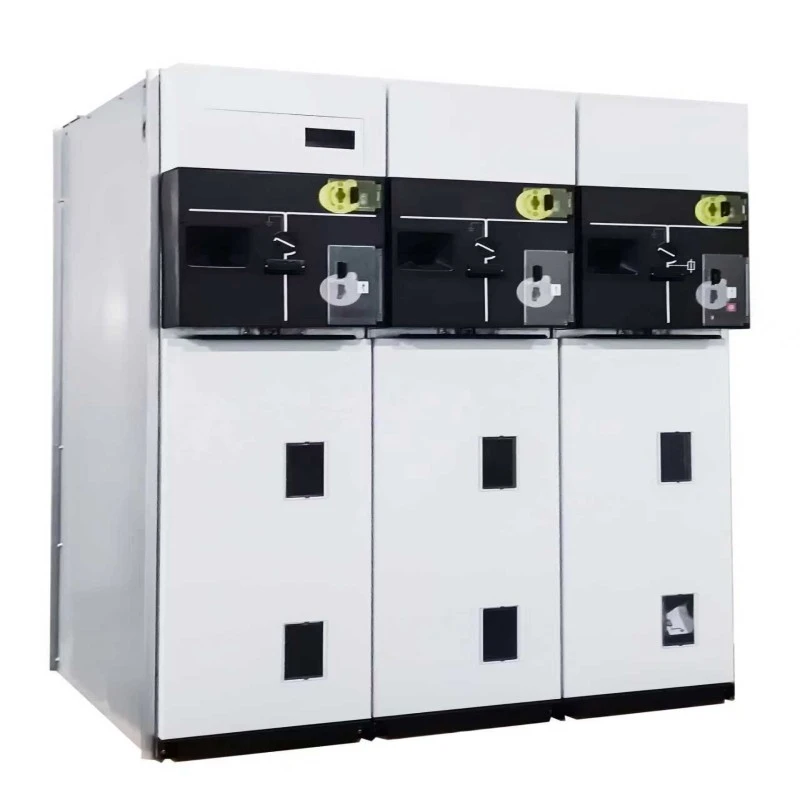

Κύρια μονάδα δακτυλίου Sf6 Εξοπλισμός μεταγωγής

Τι είναι ο διακόπτης με δυνατότητα ανάσυρσης κύριας μονάδας δακτυλίου SF6;

Οεξοπλισμός διανομήςείναι ένας εργοστασιακά συναρμολογημένος, κλειστός με μέταλλο, με μόνωση SF6, σχεδιασμένος για δίκτυα δακτυλίου μέσης τάσης (έως 24kV/36kV). Σε αντίθεση με τον σταθερού τύπουRMU, αυτή η αποσπώμενη έκδοση διαθέτει αφαιρούμενες συσκευές μεταγωγής που τοποθετούνται σε φορτηγό --- τυπικά διακόπτη κενού ή διακόπτη διακοπής φορτίου SF6 που μπορεί να τυλιχτεί φυσικά από το περίβλημα για συντήρηση, επιθεώρηση ή αντικατάσταση χωρίς να απενεργοποιηθεί ολόκληρη η ράβδος διαύλου.

Τι μπορεί να κάνει;

Αυτός ο Δακτύλιος Κύριας Μονάδας SF6 με δυνατότητα ανάκλησης εκτελεί τρεις κρίσιμες λειτουργίες στη διανομή ισχύος:

1. Σύνδεση δικτύου δακτυλίου --- Συνδέει τους εισερχόμενους τροφοδότες από δύο κατευθύνσεις, επιτρέποντας πλεονάζουσα τροφοδοσία ρεύματος.

2. Προστασία μετασχηματιστή --- Εναλλάσσει και προστατεύει μετασχηματιστές διανομής έως 2500 kVA χρησιμοποιώντας ενσωματωμένες ασφάλειες ή διακόπτη κυκλώματος.

3. Απομόνωση για συντήρηση --- Ο αποσπώμενος μηχανισμός παρέχει ένα ορατό κενό θραύσης, εξασφαλίζοντας απόλυτη ασφάλεια για το προσωπικό που εργάζεται κατάντη.

4. Διακοπή σφάλματος---Διακόπτει ρεύματα βραχυκυκλώματος έως 25kA.

5. Δοκιμή και γείωση καλωδίων --- Οι θύρες δοκιμής του διακόπτη γείωσης και των καλωδίων επιτρέπουν την ασφαλή εργασία καλωδίων.

Κάθε διακόπτης SF6 RMU από την Lugao Power συμμορφώνεται με το IEC 62271-200, προσφέροντας δυνατότητα δημιουργίας/διακοπής φορτίου και αντοχή σε ρεύμα σφάλματος σε συμπαγές αποτύπωμα (πλάτος έως 450 mm ανά πίνακα).

Παράμετρος προϊόντος (Προδιαγραφές)

Σημείωση: Οι τεχνικές παράμετροι ενδέχεται να διαφέρουν ανάλογα με την επιλεγμένη διαμόρφωση. Επικοινωνήστε με την Lugao Power για το τελικό φύλλο τεχνικών δεδομένων.

Χαρακτηριστικό προϊόντος και εφαρμογή

Χαρακτηριστικό Q&A – Κατανόηση του πλεονεκτήματος που μπορεί να αποσυρθεί

Ε1: Τι κάνει το αποσυρόμενο σχέδιο καλύτερο από ένα σταθερό RMU;

Α: Μια σταθερή RMU απαιτεί πλήρη απενεργοποίηση του πίνακα για τη συντήρηση του εξοπλισμού διανομής. Με έναν ηλεκτρικό εξοπλισμό Ring Main Unit sf6 με δυνατότητα ανάσυρσης, απλά ανοίγετε τη μονάδα μεταγωγής στη θέση "αποσυνδεδεμένη" ή "δοκιμαστική". Ο δίαυλος παραμένει ενεργός και τα κατάντη κυκλώματα μπορούν να εξυπηρετηθούν με ασφάλεια. Ο χρόνος διακοπής λειτουργίας μειώνεται από ώρες σε λεπτά.

Ε2: Πώς μπορώ να ξέρω ότι το αποσπώμενο φορτηγό είναι στη σωστή θέση;

Α: Ο σχεδιασμός της Lugao Power περιλαμβάνει τρεις διακριτές μηχανικές θέσεις ---Συνδεδεμένη, Δοκιμαστική και Αποσυνδεδεμένη --- η καθεμία με απτική ανάδραση, οπτικές ενδείξεις στο φορτηγό και βοηθητικές επαφές για απομακρυσμένη παρακολούθηση SCADA. Ένα κλείστρο ασφαλείας καλύπτει αυτόματα τις σταθερές επαφές όταν αποσύρεται το φορτηγό.

Ε3: Το αέριο SF6 δεν χρειάζεται συντήρηση σε αυτόν τον αποσπώμενο σχεδιασμό;

Α: Ναι. Η δεξαμενή SF6 είναι σφραγισμένη εφ' όρου ζωής (≥30 χρόνια υπό κανονικές συνθήκες). Ο αποσπώμενος μηχανισμός βρίσκεται στο διαμέρισμα χαμηλής τάσης ή στην περιοχή του μπροστινού φορτηγού – όχι μέσα στη δεξαμενή αερίου. Επομένως, η απόσυρση του διακόπτη δεν διαταράσσει την πίεση SF6 ή τη διηλεκτρική ακεραιότητα. Αυτό είναι ένα βασικό διαφοροποιούμενο της κύριας μονάδας SF6 με δυνατότητα ανάσυρσης δακτυλίου.

Ε4: Αυτό το RMU υποστηρίζει τηλεχειριστήριο;

Α: Ναι. Τα αποσπώμενα φορτηγά μπορούν να εξοπλιστούν με μηχανοκίνητους μηχανισμούς και αισθητήρες ανάδρασης θέσης, επιτρέποντας την πλήρη απομακρυσμένη εισαγωγή/εξαγωγή – συμβατή με την ανταλλαγή μηνυμάτων IEC 61850 GOOSE.

Κατάλληλες εφαρμογές για διακόπτες με μόνωση SF6

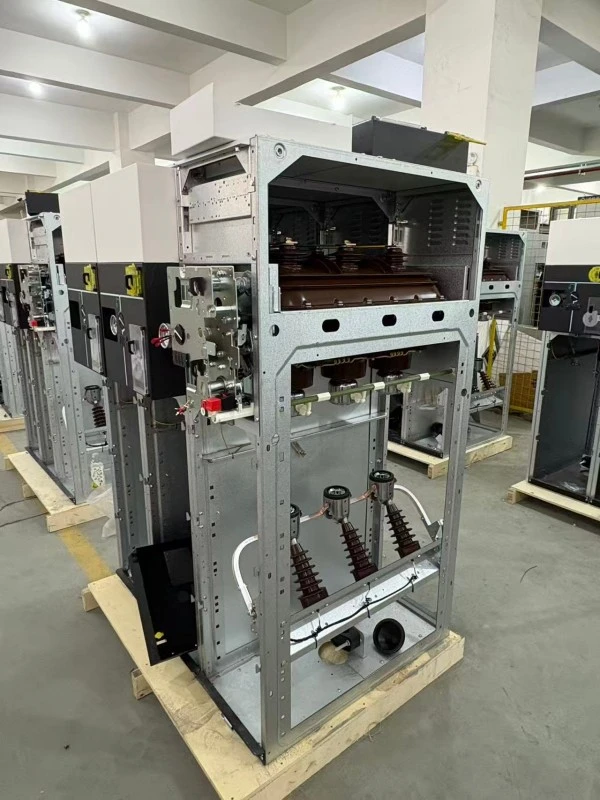

Στοιχεία Παραγωγής

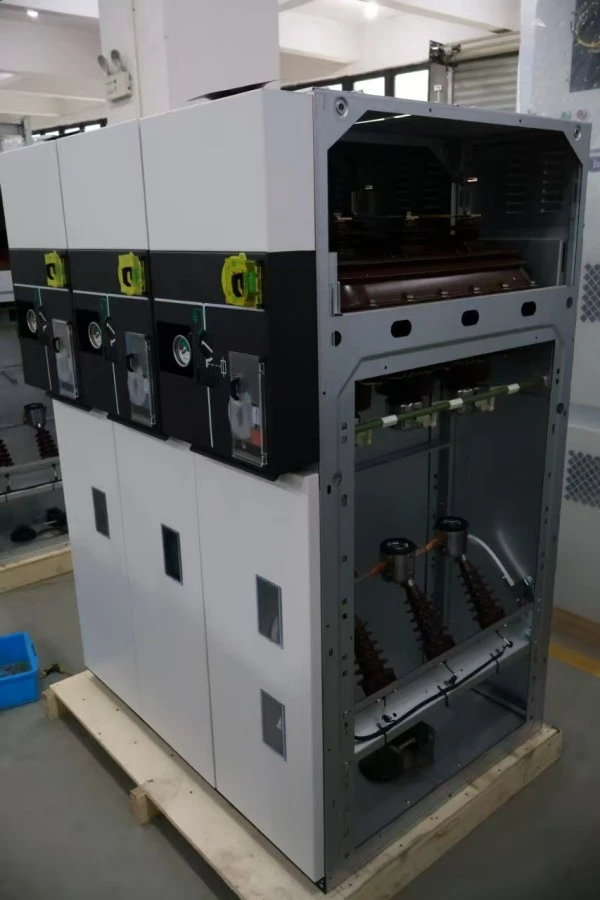

Κάθε πίνακας διανομής Ring Main Unit sf6 Withdrawable παράγεται στις εγκαταστάσεις μας με πιστοποίηση ISO 9001 με αποκλειστικές γραμμές συναρμολόγησης για σταθερές και αποσπώμενες παραλλαγές.

Βασικά βήματα παραγωγής:

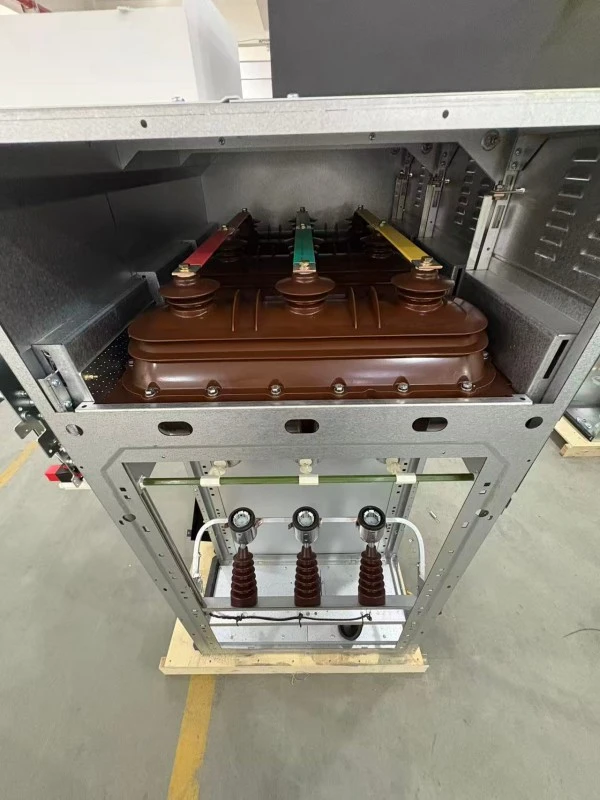

1. Κατασκευή δεξαμενής --- ανοξείδωτος χάλυβας 3mm, ρομποτική συγκόλληση με λέιζερ, δοκιμή διαρροής ηλίου 100% (ρυθμός διαρροής <1×10-6 mbar·L/s).

2. Επεξεργασία SF6---Γέμισμα υπό κενό με σημείο δρόσου ≤ -50°C, πίεση βαθμονομημένη στους 20°C αναφοράς.

3. Αποσπώμενο συγκρότημα φορτηγού---Ράγες οδήγησης ακριβείας, κύλινδροι κατά της τριβής, αυτοευθυγραμμιζόμενες πρωτεύουσες επαφές (επάργυρος χαλκός, πάχος 12μm).

4. Συντονισμός διακλάδωσης---Κάθε μονάδα υποβάλλεται σε 200 κύκλους εισαγωγής/απόσυρσης για επαλήθευση μηχανικών ασφάλισης.

5. Δοκιμή υψηλής τάσης --- Αντοχή συχνότητας ισχύος: 42kV/1min (μονάδες 12kV). μερική εκφόρτιση <5 pC σε 1,2 Ur.

6. Δοκιμή αύξησης θερμοκρασίας --- Σε ονομαστικό ρεύμα 1,1×, όλα τα σημεία εντός τυπικών ορίων.

7. Μοναδικός σειριακός αριθμός --- Χαραγμένος τόσο στο περίβλημα όσο και στο αποσπώμενο φορτηγό για πλήρη ιχνηλασιμότητα.

Σημεία ελέγχου ποιότητας

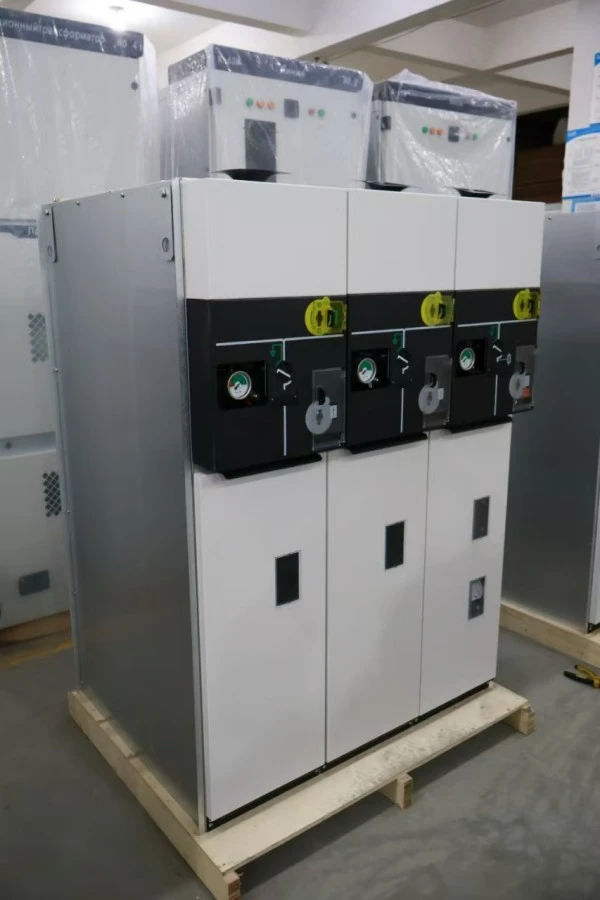

Συσκευασία

Κάθε πίνακας διακοπτών Ring Main Unit sf6 Drawnable συσκευάζεται ξεχωριστά για εξαγωγή:

Σημάδια σε κλουβί:

1. "SF6 Gas Filled - Do Not Drop"

2. "Εσωτερικό φορτηγό με δυνατότητα αποσύνδεσης - Χειριστείτε με προσοχή"

3. Κέντρο βάρους, σημεία ανύψωσης, εύθραυστες ετικέτες

Το αποσπώμενο φορτηγό αποστέλλεται στο εσωτερικό του πίνακα (στη θέση Αποσύνδεση) για την αποφυγή ζημιών. Για παραγγελίες με πολλά φορτηγά, διατίθεται προαιρετική ξεχωριστή συσκευασία.

Μετά την πώληση και εγγύηση

Περίοδος εγγύησης:

12 μήνες από την ημερομηνία θέσης σε λειτουργία ή 18 μήνες από την ημερομηνία αποστολής (όποιο συμβεί πρώτο).

Τι καλύπτεται:

1. Όλα τα μηχανικά μέρη, συμπεριλαμβανομένων των αποσπώμενων φορτηγών, κλειδαριών, παντζουριών

2. Σύστημα αερίου SF6 (εκτός από αναπλήρωση αερίου λόγω διαρροής πελατών)

3. Πρωτεύουσες και δευτερεύουσες επαφές

4. Μηχανισμός διακόπτη γείωσης

Τι δεν καλύπτεται:

1. Ζημιά κατά την ακατάλληλη απόσυρση/τοποθέτηση

2. Τροποποιήσεις εξωτερικής καλωδίωσης

3. Πράξεις της φύσης (πλημμύρα, κεραυνοί)

4. Αναλώσιμα (ασφάλειες, ενδεικτικές λυχνίες)

Υποχρεώσεις παροχής υπηρεσιών:

1. Απόκριση τεχνικής έρευνας: εντός 2 ωρών (εργάσιμες ημέρες)

2. Αποστολή ανταλλακτικών: εντός 24 ωρών

3. Απομακρυσμένη αντιμετώπιση προβλημάτων: δωρεάν υποστήριξη βιντεοκλήσεων

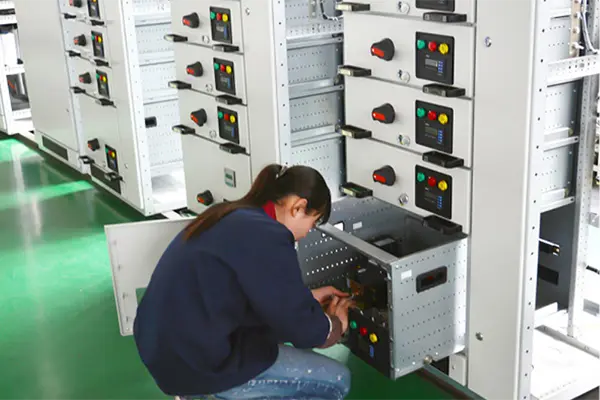

Κατασκευή & Ποιοτικός Έλεγχος

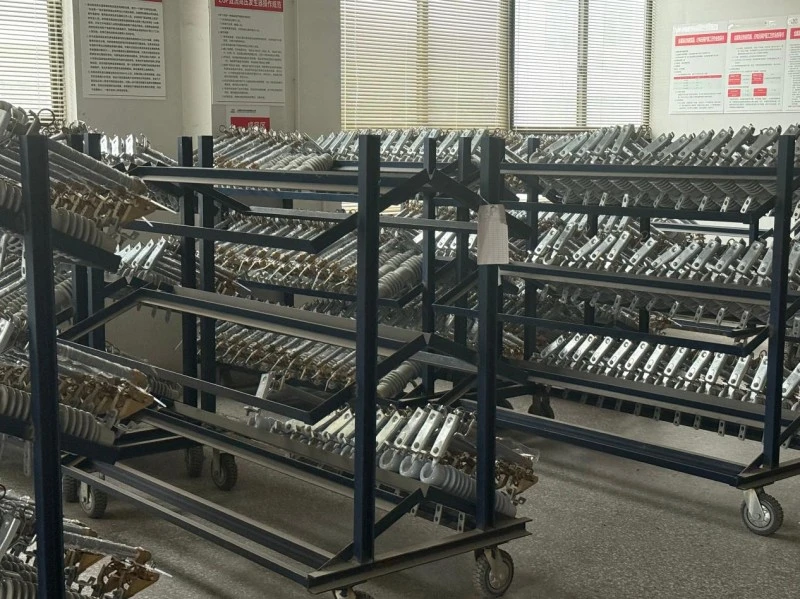

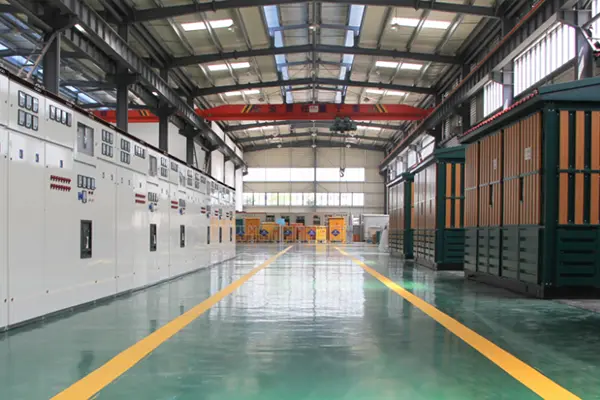

Η Lugao Power Co., Ltd. ειδικεύεται στην Ε&Α και την κατασκευή εξοπλισμού μεταφοράς και διανομής ισχύος υψηλής, μέσης και χαμηλής τάσης, συμπεριλαμβανομένων μετασχηματιστών,εξοπλισμός διανομής, διακόπτες κυκλώματος, αποζεύκτες και συναφή ηλεκτρικά προϊόντα.

Με δυνατότητες εσωτερικής παραγωγής, μηχανικής και δοκιμών, η Lugao Power παρέχει εξατομικευμένες λύσεις OEM/ODM και λύσεις διανομής ηλεκτρικής ενέργειας μίας στάσης για επιχειρήσεις κοινής ωφέλειας, βιομηχανικές εγκαταστάσεις, έργα ανανεώσιμων πηγών ενέργειας και εφαρμογές υποδομής παγκοσμίως.
