Υποσταθμός μετασχηματιστή τύπου Box υψηλής απόδοσης για αξιόπιστη διανομή ισχύος

Η έλλειψη αστικής γης, οι μεγάλοι κύκλοι κατασκευής επί τόπου και η αυξανόμενη ζήτηση για κατανεμημένα δίκτυα ηλεκτρικής ενέργειας συχνά περιπλέκουν την παραδοσιακή εγκατάσταση υποσταθμών. Λειτουργώντας ως εξειδικευμένος κατασκευαστής Box-Type Transformer Substation με έδρα την Κίνα, η Lugao Power Co., Ltd. εξαλείφει αυτά τα σημεία συμφόρησης του έργου μέσω των εργοστασιακών συναρμολογημένων, πλήρως ενσωματωμένων υποσταθμών μας που συνδυάζουν διακόπτη μέσης τάσης, μετασχηματιστές ισχύος και διανομή χαμηλής τάσης σε ένα ενιαίο, συμπαγές περίβλημα. Από το 2016, οι εγκαταστάσεις μας με πιστοποίηση ISO9001 και SGS έχουν παραδώσει ισχυρούς υποσταθμούς αμερικανικού και ευρωπαϊκού τύπου που μειώνουν τον χρόνο εγκατάστασης έως και 60%, παρέχοντας σε επιχειρήσεις κοινής ωφέλειας, εργολάβους EPC και βιομηχανικές εγκαταστάσεις μια αξιόπιστη, plug-and-play λύση διανομής ρεύματος έτοιμη για άμεση εξυπηρέτηση.

Πώς να επιλέξετε ανάμεσα σε υποσταθμούς αμερικανικού και ευρωπαϊκού τύπου για το έργο σας;

Κατά την αξιολόγηση των πιστοποιημένων προμηθευτών Box-Type Transformer Substation, οι ομάδες προμηθειών μηχανικών ρωτούν συχνά: Πρέπει να καθορίσουμε αμερικανικά ή ευρωπαϊκά πρότυπα σχεδιασμού για το δίκτυο διανομής μας; Η απάντηση εξαρτάται από το πλαίσιο εφαρμογής και τις τοπικές προτιμήσεις πλέγματος.

Οι υποσταθμοί αμερικανικού τύπου διαθέτουν μια χαρακτηριστική σχεδίαση τριών διαμερισμάτων—τμήματα μετασχηματιστή, υψηλής τάσης και χαμηλής τάσης—με το διαμέρισμα μετασχηματιστή να χρησιμοποιεί τυπικά μια πλήρως σφραγισμένη μονάδα βυθισμένη στο λάδι. Αυτός ο σχεδιασμός δίνει έμφαση στο συμπαγές αποτύπωμα, προσφέροντας περίπου το ένα τρίτο έως το ένα πέμπτο του όγκου των μονάδων ευρωπαϊκού τύπου ισοδύναμης χωρητικότητας, καθιστώντας το ιδιαίτερα κατάλληλο για υπαίθριες εγκαταστάσεις σε οικιστικές κοινότητες και αστικά δίκτυα διανομής με περιορισμένη διαθεσιμότητα γης.

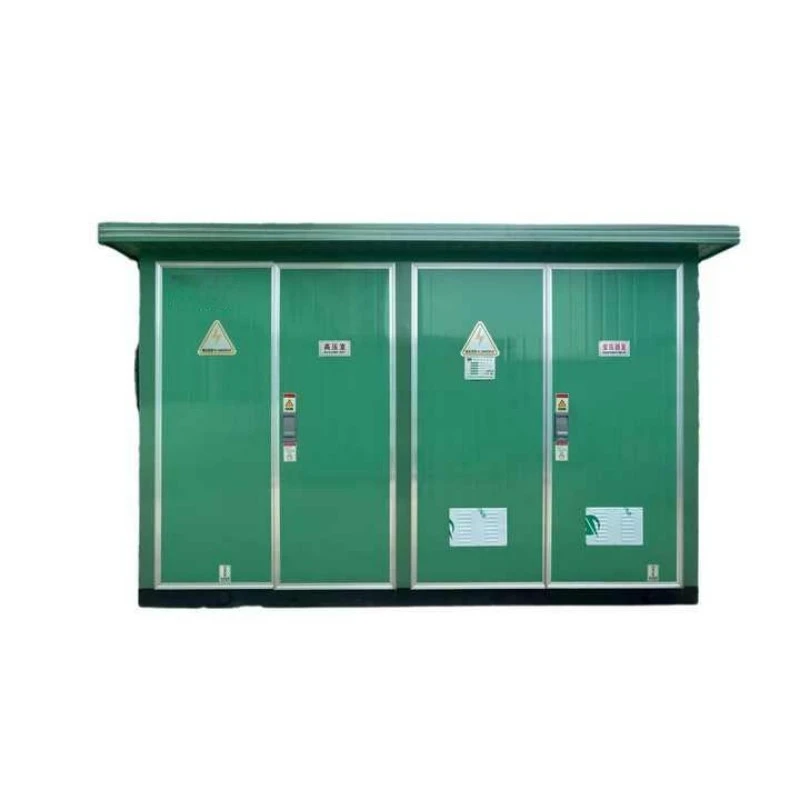

Οι υποσταθμοί ευρωπαϊκού τύπου, αντίθετα, υιοθετούν μια πιο αρθρωτή, βασισμένη στο δωμάτιο διαμόρφωση με ξεχωριστούς διακόπτες υψηλής τάσης, μετασχηματιστές και διαμερίσματα χαμηλής τάσης σε ένα ενιαίο περίβλημα. Αυτός ο σχεδιασμός δίνει προτεραιότητα στη λειτουργικότητα και την ευελιξία, που φιλοξενεί μετασχηματιστές τόσο βυθισμένους σε λάδι όσο και ξηρού τύπου και υιοθετείται ευρέως σε βιομηχανικά πάρκα, εμπορικά συγκροτήματα και έργα δημοτικών υποδομών σε περιοχές με πρότυπα IEC.

Και τα δύο σχέδια μοιράζονται βασικά πλεονεκτήματα—εργοστασιακή προκαταρκτική δοκιμή, ελάχιστες εργασίες πολιτικού έργου και ταχεία ανάπτυξη—αλλά η επιλογή τελικά ευθυγραμμίζεται με τα τοπικά πρότυπα δικτύου, τη διαθέσιμη περιοχή τοποθεσίας και τις προτιμήσεις συντήρησης.Λουγκάοπροσφέρει και τις δύο διαμορφώσεις με πλήρη προσαρμογή, εξασφαλίζοντας απρόσκοπτη ενσωμάτωση ανεξάρτητα από τις τοπικές απαιτήσεις.

Πώς διασφαλίζει το Lugao τη διηλεκτρική ακεραιότητα και τη θερμική μακροζωία;

Οι υποσταθμοί τύπου κουτιού πρέπει να αντέχουν σε κεραυνούς, υπερτάσεις μεταγωγής και συνεχή θερμική καταπόνηση που προκαλείται από το φορτίο. Οι υποσταθμοί μετασχηματιστών Lugao Box-Type έχουν κατασκευαστεί με υψηλής διηλεκτρικής βάσης επικυρωμένα μέσω αυστηρών δοκιμών: αντοχή σε συχνότητα ισχύος στα 42 kV για ένα λεπτό και αντοχή σε κεραυνούς στα 75 kV στην πλευρά της υψηλής τάσης. Αυτά τα κατώφλια πληρούν ή υπερβαίνουν τις απαιτήσεις του αμερικανικού και του ευρωπαϊκού τύπου υποσταθμού, προστατεύοντας τις εσωτερικές περιελίξεις του μετασχηματιστή και τα εξαρτήματα του εξοπλισμού διανομής από διαταραχές του δικτύου.

Η θερμική διαχείριση επηρεάζει άμεσα τη διάρκεια ζωής της μόνωσης του μετασχηματιστή. Η θερμοκρασία πλήρους φορτίου μας αυξάνεται —περίπου 45,1 K σε περιελίξεις υψηλής τάσης και 52,9 K σε περιελίξεις χαμηλής τάσης—παραμένει σταθερά εντός των προβλεπόμενων ορίων IEC και IEEE. Ο σχεδιασμός του περιβλήματος ενσωματώνει βελτιστοποιημένες διαδρομές αερισμού και επιφάνειες απαγωγής θερμότητας που διοχετεύουν ενεργά τη θερμότητα μακριά από κρίσιμα εξαρτήματα, αποτρέποντας τοπικά hotspot που υποβαθμίζουν τη μόνωση του χαρτιού και επιταχύνουν τη γήρανση του λαδιού. Αυτή η θερμική ανθεκτικότητα μεταφράζεται σε χαμηλότερο κόστος κύκλου ζωής και μειωμένη συχνότητα συντήρησης για την επένδυσή σας στο Power Transformer.

Ποιες δομικές και περιβαλλοντικές προστασίες είναι ενσωματωμένες;

Εκτεθειμένο σε καιρικές συνθήκες, σκόνη και τυχαίες επιπτώσεις, το περίβλημα του υποσταθμού χρησιμεύει ως η πρώτη άμυνα ενάντια στην υποβάθμιση του περιβάλλοντος. Οι υποσταθμοί Lugao επιτυγχάνουν ονομασίες προστασίας IP44, παρέχοντας αποτελεσματική αντίσταση έναντι εισόδου στερεών σωματιδίων και πιτσιλίσματα νερού, κατάλληλοι τόσο για εγκαταστάσεις αμερικανικού τύπου σε ανοιχτή αυλή όσο και για διαμορφώσεις ευρωπαϊκού τύπου ενσωματωμένες σε κτίρια. Κατασκευασμένο από ανθεκτικό στη διάβρωση χάλυβα με αντιδιαβρωτικές επιφανειακές επεξεργασίες, το περίβλημα αντέχει σε ακραίες θερμοκρασίες περιβάλλοντος, υψηλή υγρασία και διαβρωτικές παράκτιες ατμόσφαιρες, εξασφαλίζοντας δομική ακεραιότητα για δεκαετίες λειτουργίας.

Πώς αντέχει το Lugao Validate βραχυκυκλώματος;

Τα δίκτυα διανομής αντιμετωπίζουν αναπόφευκτα ρεύματα σφάλματος. Η ικανότητα ενός υποσταθμού να επιβιώνει από αυτά τα συμβάντα χωρίς εσωτερική παραμόρφωση ή ζημιά στη ράβδο είναι αδιαπραγμάτευτη. Οι υποσταθμοί μετασχηματιστή τύπου Box της Lugao ελέγχονται για αντοχή σε βραχυκύκλωμα—παραδείγματα χαρακτηριστικών περιλαμβάνουν 20 kA RMS στην πλευρά υψηλής τάσης—με επιθεωρήσεις μετά τη δοκιμή που επιβεβαιώνουν την ακεραιότητα της άρθρωσης της ράβδου ζυγού και τη μηδενική δομική παραμόρφωση. Αυτή η επικυρωμένη μηχανική ανθεκτικότητα διασφαλίζει τους μηχανικούς του έργου ότι οι υποσταθμοί μας διατηρούν τη σταθερότητα του συστήματος κάτω από τις πιο απαιτητικές συνθήκες σφάλματος.

Ποιες διαμορφώσεις χωρητικότητας, τάσης και ψύξης μπορεί να παρέχει η Lugao;

Το εργαστήριο παραγωγής πιστοποιημένο κατά ISO9001 και SGS της Lugao, εξοπλισμένο με επαγγελματικές γραμμές συναρμολόγησης και θέσεις δοκιμών πλήρους ισχύος, κατασκευάζει υποσταθμούς μετασχηματιστών τύπου Box σύμφωνα με τα διεθνή πρότυπα IEC, GB, CE και CCC, υποστηρίζοντας άμεση εγκατάσταση plug-and-play χωρίς δαπανηρές τροποποιήσεις τοποθεσίας.

Κατηγορίες Τάσης & Εύρος Ισχύος

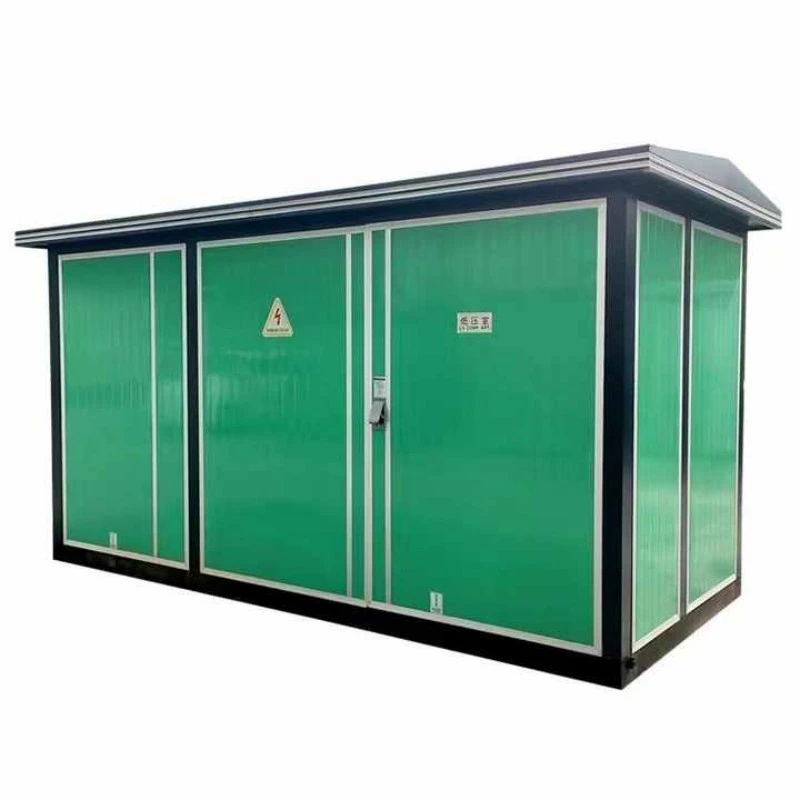

Υποσταθμοί Αμερικανικού & Ευρωπαϊκού Τύπου 30kV / 35kV:Σχεδιασμένο για υποσταθμούς διανομής κοινής ωφέλειας, συστήματα συλλεκτών αιολικών πάρκων και βαριές βιομηχανικές ζώνες που απαιτούν μετασχηματισμό μέσης τάσης με στιβαρή αντοχή σε βραχυκύκλωμα και χαμηλά επίπεδα μερικής εκφόρτισης.

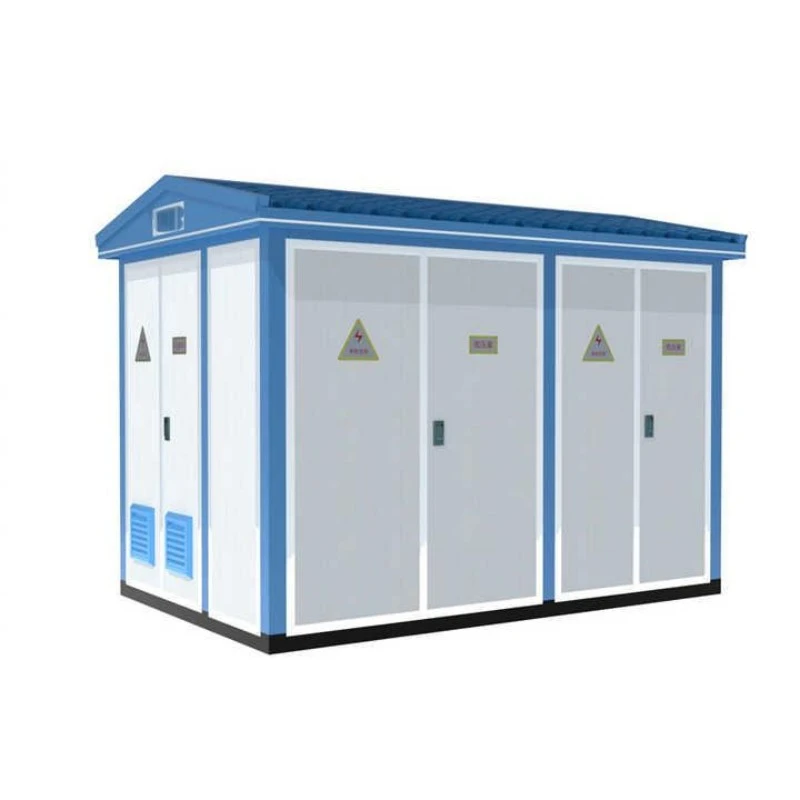

Υποσταθμός Smart/Compact Box 24kV (20kV):Εξοπλισμένο με έξυπνες μονάδες και στις δύο πλευρές HV και LV, που επιτρέπουν τον τηλεχειρισμό, την ανίχνευση, τη σηματοδότηση και τη ρύθμιση για εφαρμογές αυτοματισμού κρατικού δικτύου. Κατάλληλο για αστικά πολυώροφα κτίρια, κατοικίες και δημοτικές υποδομές.

Υποσταθμός Διανομής 11kV / 10kV:Ιδανικό για εμπορικά συγκροτήματα, οικιστικές κοινότητες και έργα ηλεκτροδότησης της υπαίθρου. Διαθέτει κυματοειδές σχέδιο δεξαμενής ή επιλογές μετασχηματιστή ξηρού τύπου, εξαλείφοντας τις απαιτήσεις συντήρησης του συντηρητή και εξασφαλίζοντας αξιόπιστη λειτουργία σε σκληρά εξωτερικά περιβάλλοντα.

Επιλογές μετασχηματιστή και διακοπτών

Το Lugao προσφέρει ευέλικτες εσωτερικές διαμορφώσεις για να ταιριάζουν σε συγκεκριμένες απαιτήσεις του έργου:

Τύπος μετασχηματιστή: Πλήρως σφραγισμένο με λάδιΕπιλογές (S9, S11, S13, SH15) ή ξηρού τύπου (SCB10, SCB11, SCBH15), που εξυπηρετούν τις προτιμήσεις πυρασφάλειας και περιβάλλοντος.

Διακόπτης υψηλής τάσης:Ερμάρια XGN15, HXGN17 ή KYN28A με διαμορφώσεις διακόπτη φορτίου ή διακόπτη κενού, υποστηρικτικό δίκτυο δακτυλίου, τερματικό ή διπλή τροφοδοσία ρεύματος.

Κατανομή χαμηλής τάσης:GGD, GCS ήΔιακοπτικός εξοπλισμός MNSμε λειτουργίες εισερχόμενης, εξερχόμενης και αντιδραστικής αντιστάθμισης, υποστήριξης δομών τύπου πάνελ ή ντουλαπιού.

Πώς να επιλέξετε τον Ιδανικό Υποσταθμό τύπου Box για αστικές τοποθεσίες περιορισμένου χώρου;

Για παραδοσιακούς υποσταθμούς με άφθονο χώρο δαπέδου, οι συμβατικές εγκαταστάσεις τύπου κτιρίου παραμένουν εφικτές. Ωστόσο, οι αστικοί υπόγειοι υποσταθμοί, οι συμπαγείς εγκαταστάσεις GIS και οι συμφορημένες εμπορικές περιοχές απαιτούν λύσεις βελτιστοποιημένες για το χώρο. Το Lugao προσφέρει εξατομικευμένη βελτιστοποίηση αποτυπώματος, μειώνοντας τις συνολικές απαιτήσεις εδάφους με τη χρήση διακοπτών υψηλής πυκνότητας και ενσωματωμένων σχεδίων μετασχηματιστών. Οι υποσταθμοί αμερικανικού τύπου, με τον συμπαγή όγκο τους, είναι ιδιαίτερα κατάλληλοι για διανομή οικιστικών κοινοτήτων όπου το κόστος γης είναι απαγορευτικό. Οι μονάδες ευρωπαϊκού τύπου, ενώ είναι μεγαλύτερες, προσφέρουν ανώτερη πρόσβαση σε υπηρεσίες για βιομηχανικές εφαρμογές όπου η συχνότητα συντήρησης είναι υψηλότερη.

Παρακολουθήστε τη γραμμή παραγωγής μαςΒίντεο

Απολαύστε την αριστεία κατασκευής του Lugao's Box-Type Transformer Substation από πρώτο χέρι:
