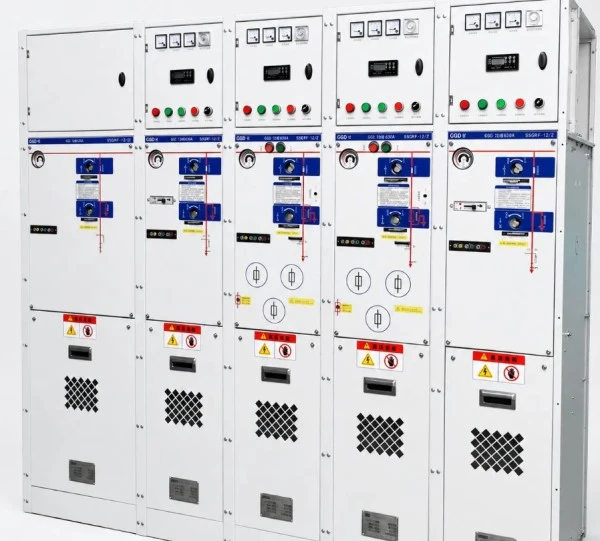

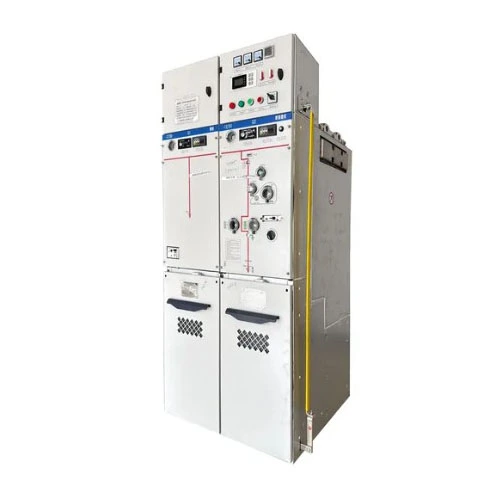

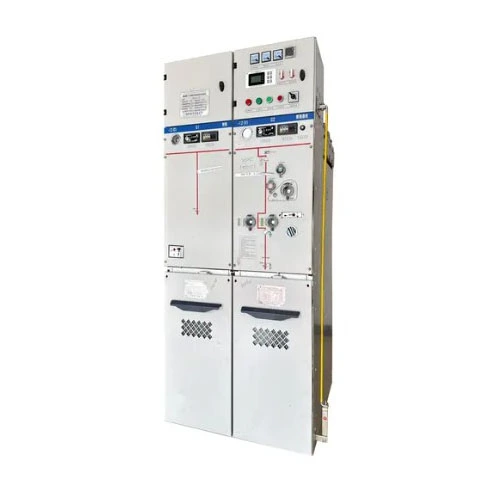

SF6 Με μόνωση αερίου Compact RMU Μεταλλικός Εσωτερικός διακόπτης

Ο συμπαγής μεταλλικός κλειστός διακόπτης RMU με μόνωση αερίου SF6 είναι μια πλήρης μονάδα διανομής ισχύος που περικλείει πλήρως συσκευές μεταγωγής υψηλής τάσης, ζυγούς, διακόπτες γείωσης και άλλα εξαρτήματα πυρήνα μέσα σε μια δεξαμενή αερίου από ανοξείδωτο χάλυβα γεμάτη με αέριο SF6 ως μονωτικό μέσο.

Αυτό το προϊόν χρησιμοποιείται κυρίως σε συστήματα ισχύος 12kV/24kV γιακύρια μονάδα δακτυλίου (RMU)εφαρμογές ή τερματική διανομή ισχύος.

Τι μπορεί να κάνει;

Με απλά λόγια, επιτρέπει τη διανομή, την εναλλαγή, την προστασία και τον έλεγχο ισχύος. Οι ειδικές λειτουργίες περιλαμβάνουν:

1. Παραγωγή και διακοπή ρεύματος φορτίου - κανονική εναλλαγή γραμμής.

2. Δημιουργία και διακοπή ρεύματος βραχυκυκλώματος - σε συνδυασμό με ασφάλειες ή διακόπτες κυκλώματος, διακόπτει γρήγορα το κύκλωμα κατά τη διάρκεια βλαβών για την προστασία των μετασχηματιστών και των γραμμών.

3. Απομόνωση και γείωση - παρέχει ένα ορατό σημείο αποσύνδεσης και λειτουργία γείωσης για τη διασφάλιση της ασφάλειας του προσωπικού συντήρησης.

4. Σύνδεση και προστασία καλωδίων - λειτουργεί ως εισερχόμενη/εξερχόμενη μονάδα, παρέχοντας προστασία από υπερένταση και βραχυκύκλωμα για τις καλωδιακές γραμμές.

Χάρη στην πλήρως στεγανοποιημένη κατασκευή του, αυτό το προϊόν είναι ιδιαίτερα κατάλληλο για σκληρά περιβάλλοντα (π.χ. μεγάλο υψόμετρο, υγρασία, ψεκασμό αλατιού, βαριά σκόνη) ή περιοχές περιορισμένης γης (π.χ. εμπορικά κέντρα, συγκροτήματα κατοικιών, αιολικά πάρκα). Είναι μια ιδανική αντικατάσταση για τις παραδοσιακές κύριες μονάδες δακτυλίου με μόνωση αέρα.

Παράμετρος προϊόντος (Προδιαγραφές)

Ακολουθούν οι τυπικές τεχνικές παράμετροι του συμπαγούς μεταλλικού κλειστού εξοπλισμού RMU με μόνωση αερίου SF6 που κατασκευάζεται απόLugao Power Co., Ltd.:

Χαρακτηριστικό προϊόντος και εφαρμογή (Μορφή Q&A)

Ε1: Ποιο είναι το μεγαλύτερο χαρακτηριστικό αυτού του συμπαγούς μεταλλικού εξοπλισμού RMU με μόνωση αερίου SF6;

Α: Το μεγαλύτερο χαρακτηριστικό είναι η εξαιρετική συμπαγή και πλήρως μονωμένη σχεδίαση. Σε σύγκριση με τα παραδοσιακά RMU με μόνωση αέρα, το προϊόν μας μειώνει τον όγκο κατά περίπου 70% διατηρώντας παράλληλα ανώτερη ηλεκτρική απόδοση. Όλα τα ενεργά μέρη υψηλής τάσης είναι πλήρως σφραγισμένα μέσα σε μια δεξαμενή αερίου από ανοξείδωτο χάλυβα, ανεπηρέαστα από εξωτερική συμπύκνωση, ρύπανση ή μικρά ζώα --- επιτυγχάνοντας πραγματικά 30 χρόνια λειτουργίας χωρίς συντήρηση. Επιπλέον, η κύρια μονάδα μας με μόνωση δακτυλίου SF6 διαθέτει αρθρωτό σχεδιασμό, επιτρέποντας ευέλικτο συνδυασμό εισερχόμενων/εξερχομένων μονάδων, μονάδων μέτρησης, μονάδων PT κ.λπ., σύμφωνα με τις απαιτήσεις του χρήστη.

Ε2: Πόσο αξιόπιστο είναι σε σκληρά περιβάλλοντα;

Α: Εξαιρετικά αξιόπιστο. Η δεξαμενή αερίου κατασκευάζεται με συγκόλληση με λέιζερ και ανίχνευση διαρροής ηλίου, με ετήσιο ρυθμό διαρροής κάτω από 0,1%, εξασφαλίζοντας μακροπρόθεσμη σταθερότητα πίεσης αερίου SF6. Ακόμη και σε ακραίο κρύο -40°C ή υψηλή θερμοκρασία +55°C ή σε υψόμετρα έως και 3000 μέτρα, το προϊόν μας διατηρεί το ονομαστικό επίπεδο μόνωσής του. Πολλοί πελάτες έχουν εγκαταστήσει αυτόν τον συμπαγή διακόπτη RMU σε παράκτια αιολικά πάρκα και ορυχεία, όπου λειτουργεί εδώ και χρόνια χωρίς περιστατικά φλας από μόνωση.

Ε3: Τι σχέδια ασφαλείας έχει το προϊόν;

Α: Η ασφάλεια είναι η πρώτη μας προτεραιότητα. Το προϊόν διαθέτει σύστημα αλληλασφάλισης «πέντε πρόληψης» (αποτρέπει τη λανθασμένη λειτουργία του διακόπτη κυκλώματος, αποτρέπει την εναλλαγή απομονωτών υπό φορτίο, αποτρέπει το κλείσιμο του διακόπτη γείωσης όταν είναι ενεργό, αποτρέπει την ενεργοποίηση με κλειστή γείωση και αποτρέπει την είσοδο σε ηλεκτροφόρα διαμερίσματα). Επιπρόσθετα, η δεξαμενή αερίου έχει βαθμό σφάλματος εσωτερικού τόξου IAC AFLR 20kA/1s, με κανάλια ανακούφισης πίεσης που κατευθύνουν την ενέργεια τόξου σε μια ασφαλή περιοχή έξω από το περίβλημα. Ένα παράθυρο παρατήρησης στον πίνακα λειτουργίας παρέχει μια σαφή εικόνα της κατάστασης του κενού απομόνωσης.

Ε4: Για ποια συγκεκριμένα σενάρια εφαρμογής είναι κατάλληλο;

Α: Το προϊόν μας χρησιμοποιείται ευρέως στα ακόλουθα σενάρια:

● Αστικά συγκροτήματα κατοικιών, εμπορικά κτίρια---ως κύριες μονάδες εισόδου και διανομής σε υποσταθμούς, εξοικονομώντας χώρο.

● Αιολικά πάρκα, φωτοβολταϊκοί σταθμοί ηλεκτροπαραγωγής --- ως μονάδες RMU εντός συμπαγών υποσταθμών, αντέχουν στις διακυμάνσεις της θερμοκρασίας.

● Βιομηχανικά πάρκα, εργοστάσια ---προστατεύουν μετασχηματιστές μικρού και μεσαίου μεγέθους, αντικαθιστώντας τις παραδοσιακές ασφάλειες εγκατάλειψης.

● Μετρό, σήραγγες, αεροδρόμια --- κόμβοι τροφοδοσίας υψηλής αξιοπιστίας που απαιτούν χαμηλά ποσοστά αστοχίας.

● Κέντρα δεδομένων---Φορτία επιπέδου Α με εξαιρετικά υψηλές απαιτήσεις για συνέχεια τροφοδοσίας, που επιτρέπουν την αυτόματη μεταφορά ισχύος σε αναμονή με αυτοματισμό.

● Ορυχεία, λιμάνια---σκονισμένα, υγρά περιβάλλοντα όπου η πλήρως σφραγισμένη κατασκευή είναι ένα σαφές πλεονέκτημα.

Είτε χρειάζεστε μία είτε εκατοντάδες μονάδες συμπαγούς μεταλλικού εξοπλισμού RMU με μόνωση αερίου SF6, μπορούμε να παρέχουμε τυποποιημένες ή προσαρμοσμένες λύσεις.

Λεπτομέρειες παραγωγής (Πλεονεκτήματα έναντι των ανταγωνιστών)

Λεπτομερής σύγκριση: Lugao Power εναντίον συνηθισμένων εμπορικών σημάτων

Τα βασικά μας διαφοροποιητικά πλεονεκτήματα:

1. Πραγματικά "χωρίς συντήρηση": Οι συνηθισμένες μάρκες ισχυρίζονται ότι δεν χρειάζονται συντήρηση, αλλά έχουν ετήσιους ρυθμούς διαρροής αερίου >1%, που απαιτούν αναπλήρωση κάθε 3-5 χρόνια.Lugao Powerχρησιμοποιεί δακτύλιο διπλής στεγανοποίησης + μεταλλική δομή σκληρής σφράγισης με ετήσιο ποσοστό διαρροής ≤0,1% – δεν απαιτείται επαναπλήρωση κατά τη διάρκεια ζωής του σχεδιασμού.

2. Εξαιρετική προσαρμοστικότητα στο περιβάλλον: Το προϊόν μας έχει περάσει δοκιμές τύπου χαμηλής θερμοκρασίας -45°C και υψηλής θερμοκρασίας +60°C και δοκιμή ψεκασμού αλατιού 720 ωρών (συνήθης = 96 ώρες) – κατάλληλο για παράκτιες και αλπικές περιοχές.

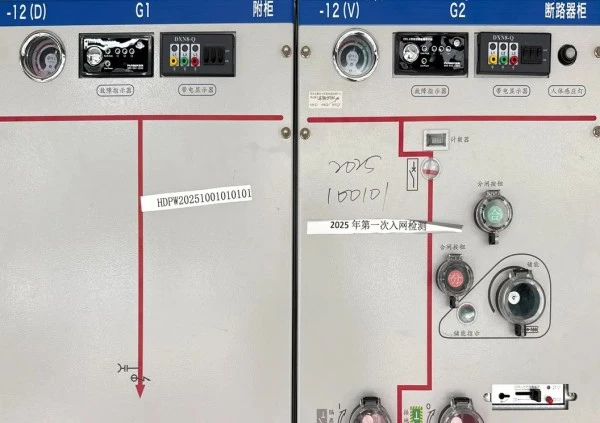

3. Λειτουργία φιλική προς το χρήστη: Οι θέσεις του διακόπτη, η κατάσταση γείωσης και οι καταστάσεις ανοιχτού/κλειστού κωδικοποιούνται με χρώμα στον πίνακα και η χειρολαβή παρέχει ανατροφοδότηση δύναμης για την αποφυγή κακής λειτουργίας.

4. Υψηλότερη ικανότητα αντοχής σε βραχυκύκλωμα: Το πρότυπο απαιτεί 20kA/3s. σχεδιάζουμε με περιθώριο 25kA/3s και μέγιστη αντοχή 63kA --- υπερβαίνοντας τους βιομηχανικούς μέσους όρους κατά 15%.

Συχνές Ερωτήσεις (FAQ)

Ε1: Είναι το αέριο SF6 σε αυτόν τον συμπαγή μεταλλικό πίνακα διανομής RMU με μόνωση αερίου SF6 φιλικό προς το περιβάλλον; Θα καταργηθεί σταδιακά αργότερα;

Α: Επί του παρόντος, το SF6 παραμένει το καλύτερο μονωτικό αέριο, αλλά έχουμε ήδη αναπτύξει εκδόσεις φιλικές προς το περιβάλλον (C4 ή ξηρό αέρα). Η δεξαμενή αερίου της μονάδας που αγοράζετε είναι εξαιρετικά καλά σφραγισμένη, με ελάχιστη διαρροή για 30 χρόνια λειτουργίας. Εάν στο μέλλον χρειαστεί μια φιλική προς το περιβάλλον μετασκευή, μπορούμε να παρέχουμε μια πλήρη υπηρεσία αντικατάστασης δεξαμενής αερίου.

Ε2: Τι πρέπει να κάνω εάν η πίεση του αερίου πέσει κατά τη λειτουργία;

Α: Το προϊόν μας διατίθεται στάνταρ με μετρητή πυκνότητας αερίου (με επαφή συναγερμού χαμηλής πίεσης). Όταν η πίεση πέσει στα 0,25 bar (σχετικά), αποστέλλεται σήμα συναγερμού στο σύστημα ελέγχου. Σε εκείνο το σημείο, θα πρέπει να ζητηθεί διακοπή ρεύματος και η ομάδα μας μετά την πώληση θα επισκεφθεί για να ελέγξει για διαρροές και να ξαναγεμίσει το SF6. Υπό κανονικές συνθήκες, η επαναπλήρωση λόγω διαρροής δεν απαιτείται σχεδόν ποτέ.

Ε3: Μπορεί το προϊόν να προσαρμοστεί στα υπάρχοντα συστήματα αυτοματισμού διανομής;

Α: Απολύτως. Το αέριο SF6 σε αυτό το συμπαγές RMU με μόνωση αερίου SF6 προορίζεται για διασυνδέσεις DTU και χώρο για ηλεκτρικούς μηχανισμούς λειτουργίας. Προσθέτοντας μια ηλεκτρική μονάδα και καλώδια ελέγχου, μπορεί να συνδεθεί με πρωτόκολλα επικοινωνίας IEC 60870-5-101/104 ή Modbus για την επίτευξη απομακρυσμένου ανοίγματος/κλεισίματος, ανάγνωσης ρεύματος/τάσης και αποστολής ένδειξης σφάλματος.

Γιατί να επιλέξετε το Lugao Power;

Ιδρύθηκε το 2016:Η Lugao Power είναι επαγγελματίας κατασκευαστής εξοπλισμού μεταφοράς και διανομής ισχύος μέσης και υψηλής τάσης, με δικό της εργοστάσιο και ολοκληρωμένες δυνατότητες Ε&Α, παραγωγής και πωλήσεων.

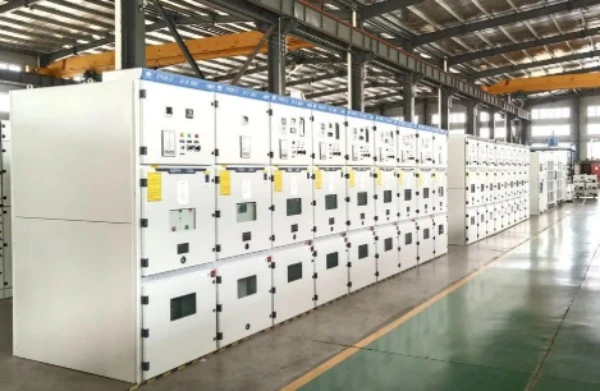

3.000+ m² Εγκαταστάσεις Παραγωγής:Οι εγκαταστάσεις παραγωγής μας υποστηρίζουν την κατασκευή, τη συναρμολόγηση, την επιθεώρηση και τη δοκιμή μετασχηματιστών ισχύος, RMU, εξοπλισμού διανομής και άλλου εξοπλισμού διανομής ισχύος.

30+ χώρες που εξυπηρετούνται:Τα προϊόντα της Lugao Power έχουν εξαχθεί σε περισσότερες από 30 χώρες, εξυπηρετώντας δίκτυα ηλεκτρικής ενέργειας, βιομηχανίες, υποδομές, ανανεώσιμες πηγές ενέργειας και άλλα διεθνή έργα.

Πιστοποιημένο ISO9001 & SGS:Οι διαδικασίες διαχείρισης ποιότητας και παραγωγής μας υποστηρίζονται από πιστοποιήσεις ISO 9001 και SGS. Τα κατάλληλα προϊόντα είναι επίσης διαθέσιμα με πιστοποιήσεις CE και CCC.

60+ Τεχνικό Προσωπικό:Η τεχνική ομάδα μας υποστηρίζει το σχεδιασμό προϊόντων, τη διαμόρφωση του έργου, τις προσαρμοσμένες λύσεις και την τεχνική τεκμηρίωση για διαφορετικές απαιτήσεις διανομής ενέργειας.

Factory-Direct Project Support：Από την επιλογή προϊόντων και τον τεχνικό σχεδιασμό μέχρι την κατασκευή, τις δοκιμές, την παράδοση και την υποστήριξη μετά την πώληση, η Lugao Power παρέχει ολοκληρωμένη υποστήριξη για έργα παγκόσμιας διανομής ηλεκτρικής ενέργειας.
