Ευρωπαϊκός Κατασκευαστής Υποσταθμών Τύπου που παρέχει αξιόπιστες λύσεις ισχύος

Όταν οι μηχανικοί κοινής ωφέλειας σχεδιάζουν δίκτυα διανομής σε βιομηχανικά πάρκα και εμπορικά συγκροτήματα, ρωτούν συχνά: ποια διαμόρφωση υποσταθμού παρέχει ανώτερη λειτουργικότητα και αρθρωτή ευελιξία για αυξανόμενες απαιτήσεις φορτίου; Λουγκάο Power Co., Ltd. απαντά σε αυτό με τις λύσεις μας για τον υποσταθμό ευρωπαϊκού τύπου, οι οποίες έχουν σχεδιαστεί με μια δομοστοιχειωτή διαμόρφωση που βασίζεται σε δωμάτιο που διαχωρίζει τους διακόπτες υψηλής τάσης, τους μετασχηματιστές και τα διαμερίσματα χαμηλής τάσης σε ένα ενιαίο περίβλημα, δίνοντας προτεραιότητα στην προσβασιμότητα στη συντήρηση και στη λειτουργική ευελιξία για περιοχές με πρότυπα IEC σε όλο τον κόσμο.

Πώς να επιλέξετε μεταξύ ευρωπαϊκού καιΥποσταθμοί Αμερικανικού Τύπουγια το Έργο σας;

Κατά την αξιολόγηση των πιστοποιημένων προμηθευτών Type Transformer Substation , οι ομάδες προμηθειών μηχανικών ρωτούν συνεχώς: Πρέπει να καθορίσουμε ευρωπαϊκά ή αμερικανικά πρότυπα σχεδιασμού για το δίκτυο διανομής μας; Η απάντηση εξαρτάται από το πλαίσιο εφαρμογής, τη στρατηγική συντήρησης και τις τοπικές προτιμήσεις δικτύου.

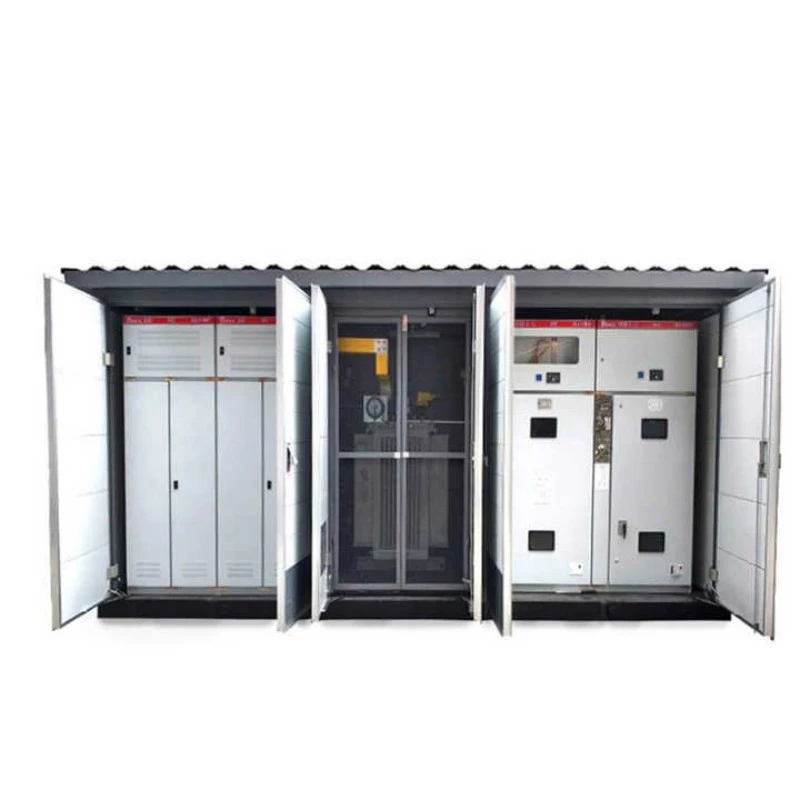

Οι υποσταθμοί ευρωπαϊκού τύπου υιοθετούν μια χαρακτηριστική, δομοστοιχειωτή διαμόρφωση σε δωμάτιο με ξεχωριστούς διακόπτες υψηλής τάσης, μετασχηματιστές και διαμερίσματα χαμηλής τάσης σε ένα ενιαίο περίβλημα. Αυτή η φιλοσοφία σχεδίασης δίνει προτεραιότητα στη λειτουργικότητα και τη λειτουργική ευελιξία, φιλοξενώντας μετασχηματιστές βυθισμένους στο λάδι και ξηρού τύπου, παρέχοντας παράλληλα άφθονο χώρο εργασίας για τα συνεργεία επιθεώρησης και συντήρησης. Αυτή η διαμόρφωση υιοθετείται ευρέως σε βιομηχανικά πάρκα, εμπορικά συγκροτήματα και έργα δημοτικών υποδομών σε περιοχές με πρότυπα IEC όπου η συχνότητα συντήρησης είναι υψηλότερη και η πρόσβαση σε υπηρεσίες είναι κρίσιμη.

Ο αρθρωτός σχεδιασμός του δωματίου επιτρέπει ανεξάρτητη πρόσβαση σε κάθε διαμέρισμα, πράγμα που σημαίνει ότι το προσωπικό συντήρησης μπορεί να επισκευάσει το τμήμα του συστήματος διανομής χωρίς να απενεργοποιήσει τον μετασχηματιστή ή να αντικαταστήσει έναν ελαττωματικό διακόπτη χαμηλής τάσης χωρίς να διαταράξει τις λειτουργίες υψηλής τάσης. Αυτή η λειτουργική ανεξαρτησία μεταφράζεται σε μειωμένο χρόνο διακοπής λειτουργίας, χαμηλότερο κόστος συντήρησης και βελτιωμένη διαθεσιμότητα συστήματος για υποδομές ζωτικής σημασίας.

Πώς λειτουργεί η διηλεκτρική ακεραιότητα και η θερμική απόδοση του Lugao Engineer;

Οι υποσταθμοί ευρωπαϊκού τύπου πρέπει να αντέχουν σε κεραυνούς, υπερτάσεις μεταγωγής και συνεχείς θερμικές καταπονήσεις που προκαλούνται από το φορτίο και στα τρία διαμερίσματα. Οι υποσταθμοί ευρωπαϊκού τύπου Lugao έχουν κατασκευαστεί με βάσεις υψηλής διηλεκτρικής επικύρωσης που επικυρώνονται μέσω αυστηρών δοκιμών: αντοχή συχνότητας ισχύος στα 42 kV για ένα λεπτό και αντοχή κεραυνών στα 75 kV στην πλευρά υψηλής τάσης, πληρούν ή υπερβαίνουν τα πρότυπα IEC 62271-202. Αυτά τα κατώφλια προστατεύουν τις εσωτερικές περιελίξεις του μετασχηματιστή, τα εξαρτήματα του εξοπλισμού διανομής και τα συστήματα διαύλου από διαταραχές του δικτύου.

Η διαχείριση της θερμότητας είναι ιδιαίτερα κρίσιμη στη διαμόρφωση που βασίζεται σε κλειστό δωμάτιο. Οι μονάδες μας ευρωπαϊκού τύπου διαθέτουν βελτιστοποιημένες διαδρομές αερισμού και επιφάνειες απαγωγής θερμότητας που διοχετεύουν ενεργά τη θερμότητα μακριά από κρίσιμα εξαρτήματα. Το διαμέρισμα του μετασχηματιστή ενσωματώνει ειδικά κανάλια ροής αέρα που αποτρέπουν τοπικά hotspot, εξασφαλίζοντας θερμική σταθερότητα ακόμη και υπό συνεχή λειτουργία πλήρους φορτίου. Αυτή η θερμική ανθεκτικότητα επεκτείνει τη διάρκεια ζωής της μόνωσης του μετασχηματιστή και μειώνει τη συχνότητα συντήρησης για την επένδυσή σας στο Power Transformer.

Ποιες δομικές προστασίες και περιβαλλοντικές προσαρμογές είναι ενσωματωμένες;

Εκτεθειμένο σε καιρικές συνθήκες, σκόνη και τυχαίες επιπτώσεις, το περίβλημα του υποσταθμού χρησιμεύει ως η πρώτη άμυνα ενάντια στην υποβάθμιση του περιβάλλοντος. Οι υποσταθμοί ευρωπαϊκού τύπου Lugao επιτυγχάνουν βαθμολογίες προστασίας IP44, παρέχοντας αποτελεσματική αντίσταση ενάντια στην είσοδο στερεών σωματιδίων και στα πιτσιλίσματα νερού. Κατασκευασμένο από ανθεκτικό στη διάβρωση χάλυβα με αντιδιαβρωτικές επιφανειακές επεξεργασίες (πάχος ≥2mm για κρίσιμα εξαρτήματα), το περίβλημα αντέχει σε ακραίες θερμοκρασίες περιβάλλοντος, υψηλή υγρασία και διαβρωτικές παράκτιες ατμόσφαιρες, εξασφαλίζοντας δομική ακεραιότητα για δεκαετίες συντήρησης.

Ο αρθρωτός σχεδιασμός που βασίζεται στο δωμάτιο επιτρέπει επίσης βελτιωμένη διαμερισματοποίηση πυρκαγιάς. Κάθε διαμέρισμα μπορεί να σφραγιστεί ανεξάρτητα με πυρίμαχα φράγματα, αποτρέποντας τη διάδοση της πυρκαγιάς μεταξύ των τμημάτων και περιέχοντας πιθανά συμβάντα μέσα στο δωμάτιο προέλευσης. Αυτό το χαρακτηριστικό πυρασφάλειας είναι ιδιαίτερα πολύτιμο για εγκαταστάσεις ολοκληρωμένων κτιρίων σε εμπορικά συγκροτήματα και δημοτικά έργα υποδομής.

Πώς αντέχει το Lugao Validate βραχυκυκλώματος σε αρθρωτά σχέδια;

Τα δίκτυα διανομής αντιμετωπίζουν αναπόφευκτα ρεύματα σφάλματος. Η ικανότητα ενός υποσταθμού να επιβιώνει από αυτά τα συμβάντα χωρίς εσωτερική παραμόρφωση ή ζημιά στη ράβδο είναι αδιαπραγμάτευτη. Οι υποσταθμοί ευρωπαϊκού τύπου Lugao ελέγχονται για αντοχή σε βραχυκύκλωμα—οι χαρακτηρισμοί παραδείγματος περιλαμβάνουν 20 kA RMS στην πλευρά υψηλής τάσης—με επιθεωρήσεις μετά τη δοκιμή που επιβεβαιώνουν την ακεραιότητα της άρθρωσης της ράβδου ζυγού και τη μηδενική δομική παραμόρφωση. Η διαμόρφωση του αρθρωτού δωματίου, με τη στιβαρή διαμερισματοποίηση, ενισχύει στην πραγματικότητα τον περιορισμό των σφαλμάτων με φυσικό διαχωρισμό τμημάτων, αποτρέποντας τη διάδοση των σφαλμάτων από ένα διαμέρισμα σε παρακείμενες περιοχές.

Ποιες επιλογές χωρητικότητας, τάσης και διαμόρφωσης μπορεί να παρέχει η Lugao;

Το εργαστήριο παραγωγής πιστοποιημένο κατά ISO9001 και SGS του Lugao, εξοπλισμένο με επαγγελματικές γραμμές συναρμολόγησης και θέσεις δοκιμών πλήρους ισχύος, κατασκευάζει υποσταθμούς ευρωπαϊκού τύπου σύμφωνα με τα διεθνή πρότυπα IEC, GB, CE και CCC, υποστηρίζοντας άμεση εγκατάσταση plug-and-play χωρίς δαπανηρές τροποποιήσεις τοποθεσίας.

Κατηγορίες Τάσης & Εύρος Ισχύος

· Υποσταθμός Ευρωπαϊκού Τύπου 30kV / 35kV:Σχεδιασμένο για υποσταθμούς διανομής κοινής ωφέλειας, συστήματα συλλεκτών αιολικών πάρκων και βαριές βιομηχανικές ζώνες που απαιτούν μετασχηματισμό μέσης τάσης με στιβαρή αντοχή σε βραχυκύκλωμα και χαμηλά επίπεδα μερικής εκφόρτισης. Διαθέτει ξεχωριστά διαμερίσματα για διακόπτη HV, μετασχηματιστή και διανομή LV.

· Υποσταθμός Smart/Compact Box 24kV (20kV):Εξοπλισμένο με έξυπνες μονάδες και στις δύο πλευρές HV και LV, που επιτρέπουν τον τηλεχειρισμό, την ανίχνευση, τη σηματοδότηση και τη ρύθμιση για εφαρμογές αυτοματισμού κρατικού δικτύου. Κατάλληλο για αστικά πολυώροφα κτίρια, κατοικίες και δημοτικές υποδομές.

· Υποσταθμός διανομής 11kV / 10kV:Ιδανικό για εμπορικά συγκροτήματα, οικιστικές κοινότητες και έργα ηλεκτροδότησης της υπαίθρου. Διαθέτει ευέλικτες επιλογές μετασχηματιστή, συμπεριλαμβανομένων μονάδων βυθισμένων στο λάδι ή ξηρού τύπου, εξαλείφοντας τις απαιτήσεις συντήρησης του συντηρητή και διασφαλίζοντας αξιόπιστη λειτουργία σε σκληρά εξωτερικά περιβάλλοντα.

Επιλογές μετασχηματιστή και διακοπτών

Το Lugao προσφέρει ευέλικτες εσωτερικές διαμορφώσεις για να ταιριάζουν σε συγκεκριμένες απαιτήσεις του έργου:

· Τύπος μετασχηματιστή:Πλήρως σφραγισμένες επιλογές βυθισμένου σε λάδι (S9, S11, S13, SH15) ή ξηρού τύπου (SCB10, SCB11, SCBH15), που εξυπηρετούν τις προτιμήσεις πυρασφάλειας και περιβάλλοντος.

· Διακόπτης Υψηλής Τάσης:Ερμάρια XGN15, HXGN17 ή KYN28A με διαμορφώσεις διακόπτη φορτίου ή διακόπτη κενού, υποστηρικτικό δίκτυο δακτυλίου, τερματικό ή διπλή τροφοδοσία ρεύματος.

· Κατανομή χαμηλής τάσης:Εξοπλισμός μεταγωγής GGD, GCS ή MNS με λειτουργίες εισερχόμενης, εξερχόμενης και αντιδραστικής αντιστάθμισης, που υποστηρίζουν δομές τύπου πίνακα ή τοποθετημένες σε ντουλάπι.

Πώς να επιλέξετε τον ιδανικό υποσταθμό ευρωπαϊκού τύπου για αστικές βιομηχανικές τοποθεσίες;

Για βιομηχανικά πάρκα και εμπορικά συγκροτήματα όπου η προσβασιμότητα στις υπηρεσίες και η λειτουργική ευελιξία είναι πρωταρχικής σημασίας, οι υποσταθμοί ευρωπαϊκού τύπου προσφέρουν ευδιάκριτα πλεονεκτήματα. Ο αρθρωτός σχεδιασμός που βασίζεται στο δωμάτιο παρέχει άφθονο χώρο εργασίας για τα συνεργεία συντήρησης, επιτρέποντας αποτελεσματική επιθεώρηση, δοκιμή και αντικατάσταση εξαρτημάτων χωρίς να διακόπτονται οι παρακείμενες λειτουργίες. Ενώ το αποτύπωμα είναι μεγαλύτερο από τα αντίστοιχα αμερικανικού τύπου, η βελτιωμένη δυνατότητα συντήρησης μειώνει το μακροπρόθεσμο λειτουργικό κόστος και βελτιώνει τη διαθεσιμότητα του συστήματος.Λουγκάοπροσφέρει εξατομικευμένη βελτιστοποίηση του αποτυπώματος, μειώνοντας τις συνολικές απαιτήσεις εδάφους χρησιμοποιώντας συσκευές διανομής υψηλής πυκνότητας και ενσωματωμένα σχέδια, διατηρώντας παράλληλα τα πλεονεκτήματα πρόσβασης στην υπηρεσία της αρθρωτής διαμόρφωσης.

Παρακολουθήστε τη γραμμή παραγωγής μαςΒίντεο

Απολαύστε την αριστεία κατασκευής του υποσταθμού ευρωπαϊκού τύπου Lugao από πρώτο χέρι:
