Πώς ο μετασχηματιστής βυθισμένου σε λάδι επιτυγχάνει τάση διακοπής 60 kV μέσω πλήρωσης κενού;

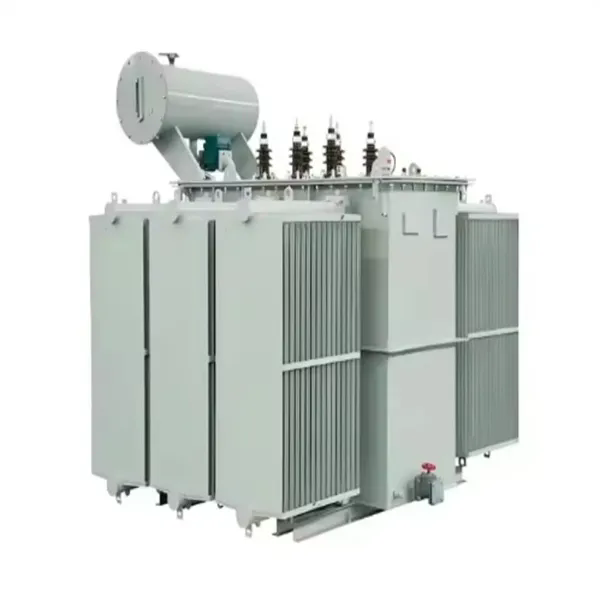

Τα δεδομένα του κλάδου δείχνουν ότι περίπου το 30% των πρόωρων βλαβών του μετασχηματιστή οφείλονται άμεσα στην υπερβολική περιεκτικότητα σε υγρασία και αέριο στο μονωτικό λάδι. Μια αύξηση της υγρασίας μόλις 15 μέρη ανά εκατομμύριο (ppm) μπορεί να μειώσει την τάση διάσπασης του λαδιού μετασχηματιστή από 60 kV σε κάτω από 30 kV. Αυτή η δραματική μείωση της διηλεκτρικής αντοχής υπογραμμίζει την κρίσιμη σημασία της διαδικασίας πλήρωσης υπό κενό στην κατασκευή μετασχηματιστών. Για έναμετασχηματιστής βυθισμένος σε λάδιμε ονομαστική τάση 33 kV ή μεγαλύτερη, η επίτευξη και η διατήρηση τάσης διακοπής 60 kV δεν αποτελεί ποιοτικό στόχο - είναι θεμελιώδης απαίτηση για αξιόπιστη λειτουργία κατά τη διάρκεια ζωής του μετασχηματιστή 30-40 ετών.

Αυτό το άρθρο παρέχει μια συστηματική τεχνική ανάλυση του τρόπου με τον οποίο οι μετασχηματιστές βυθισμένοι σε λάδι επιτυγχάνουν τάση διάσπασης 60 kV μέσω πλήρωσης κενού. Η συζήτηση καλύπτει τέσσερα βασικά στάδια διεργασίας: προεπεξεργασία λαδιού και επαλήθευση ποιότητας, ξήρανση υπό κενό της μόνωσης πυρήνα και περιέλιξης, διαδικασία πλήρωσης υπό κενό με ελεγχόμενες παραμέτρους και δοκιμή μετά την πλήρωση σύμφωνα με τα πρότυπα IEC και ASTM. Κάθε στάδιο εξετάζεται με αναφορά σε συγκεκριμένες παραμέτρους διαδικασίας, απαιτήσεις εξοπλισμού και σημεία ελέγχου ποιότητας. Το άρθρο εξετάζει επίσης συνήθεις τρόπους αστοχίας και παρέχει ένα πρακτικό πλαίσιο ποιοτικού ελέγχου για τους κατασκευαστές μετασχηματιστών και τους τελικούς χρήστες.

Πίνακας περιεχομένων

• 1. Πρότυπα προεπεξεργασίας και ποιότητας λαδιού
• 2. Στέγνωμα υπό κενό του πυρήνα του μετασχηματιστή και της περιέλιξης
• 3. Παράμετροι διαδικασίας πλήρωσης κενού
• 4. Έλεγχος λαδιού και επαλήθευση τάσης βλάβης
• 5. Κοινές λειτουργίες αστοχίας και σημεία ελέγχου ποιότητας
• 6. Συχνές Ερωτήσεις (FAQ)
• 7. Συμπέρασμα

1. Πρότυπα προεπεξεργασίας και ποιότητας λαδιού

Το ταξίδι για την επίτευξη τάσης διακοπής 60 kV ξεκινά με την προεπεξεργασία του λαδιού του μετασχηματιστή πριν εισέλθει στη δεξαμενή του μετασχηματιστή. Ακόμη και το νέο, εξευγενισμένο λάδι μετασχηματιστή περιέχει συνήθως διαλυμένη υγρασία, αέρια και σωματιδιακούς ρύπους που πρέπει να αφαιρεθούν για να επιτευχθεί η απαιτούμενη διηλεκτρική αντοχή. Η διαδικασία προεπεξεργασίας διεξάγεται σε ειδική μονάδα επεξεργασίας λαδιού, η οποία περιλαμβάνει συστήματα θέρμανσης, μονάδες αφυδάτωσης υπό κενό και εξοπλισμό φιλτραρίσματος πολλαπλών σταδίων. Οι ακόλουθες παράμετροι πρέπει να επαληθευτούν πριν το λάδι κριθεί κατάλληλο για πλήρωση μετασχηματιστή:

• Τάση διάσπασης (BDV):≥ 60 kV (μετρήθηκε σύμφωνα με το IEC 60156)
• Περιεκτικότητα σε υγρασία:≤ 10 ppm (μετρούμενο με τιτλοδότηση Karl Fischer)
• Περιεχόμενο διαλυμένου αερίου (DGA):≤ 0,5% κατ' όγκο (μετρούμενο με αέρια χρωματογραφία)
• Συντελεστής διάχυσης (tan δ):≤ 0,001 στους 90°C (μετρημένο σύμφωνα με το IEC 60247)
• Αριθμός σωματιδίων:≤ 500 σωματίδια ανά 100 mL (μέγεθος ≥ 5μm)
• Αντίσταση:≥ 1012 Ω·cm στους 90°C

Η διαδικασία καθαρισμού λαδιού ακολουθεί μια ακολουθία τριών σταδίων. Το πρώτο στάδιο είναι η θέρμανση: το λάδι θερμαίνεται στους 60-70°C για να μειωθεί το ιξώδες και να διευκολυνθεί η απελευθέρωση διαλυμένων αερίων και υγρασίας. Το δεύτερο στάδιο είναι η αφυδάτωση υπό κενό: το θερμαινόμενο λάδι εισάγεται σε θάλαμο κενού που λειτουργεί στα 0,1-0,5 mbar. Κάτω από αυτό το κενό, το σημείο βρασμού του νερού μειώνεται, προκαλώντας την εξάτμιση της υγρασίας και την απομάκρυνση από την αντλία κενού. Ο τυπικός χρόνος αφυδάτωσης είναι 4-8 ώρες, ανάλογα με τον όγκο του λαδιού και την αρχική περιεκτικότητα σε υγρασία. Το τρίτο στάδιο είναι η διήθηση: το αφυδατωμένο λάδι διέρχεται από μια σειρά φίλτρων με ονομασίες 5μm και 1μm για την απομάκρυνση των σωματιδιακών ρύπων. Το επεξεργασμένο λάδι στη συνέχεια ανακυκλώνεται μέσω του συστήματος μέχρι να επιτευχθούν όλες οι καθορισμένες παράμετροι.

Ο παρακάτω πίνακας συνοψίζει τις παραμέτρους προεπεξεργασίας και τα αντίστοιχα κριτήρια αποδοχής.

ΣτοLugao Power Co., Ltd., διατηρούμε μια αποκλειστική εγκατάσταση επεξεργασίας λαδιού εξοπλισμένη με δεξαμενή λαδιού 10.000 λίτρων, μονάδα αφυδάτωσης κενού 300 L/min και σύστημα φιλτραρίσματος κλειστού βρόχου με απόλυτα φίλτρα 1μm. Κάθε παρτίδα επεξεργασμένου λαδιού λαμβάνεται δειγματοληπτικά και δοκιμάζεται πριν εγκριθεί για πλήρωση μετασχηματιστή. Τα αποτελέσματα της δοκιμής τεκμηριώνονται σε ένα πιστοποιητικό παρτίδας που συνοδεύει τον μετασχηματιστή σε όλη τη διάρκεια ζωής του. Αυτό το αυστηρό πρωτόκολλο προεπεξεργασίας διασφαλίζει ότι το λάδι που εισέρχεται στον μετασχηματιστή πληροί τα ίδια πρότυπα ποιότητας με το λάδι που θα ελεγχθεί μετά την πλήρωση, θέτοντας τα θεμέλια για την επίτευξη της τάσης διάσπασης των 60 kV.

2. Στέγνωμα υπό κενό του πυρήνα του μετασχηματιστή και της περιέλιξης

Η μόνωση του μετασχηματιστή αποτελείται κυρίως από υλικά με βάση την κυτταρίνη—χαρτί, σανίδα πρέσας και ξύλο—τα οποία είναι εγγενώς υγροσκοπικά. Υπό κανονικές ατμοσφαιρικές συνθήκες, αυτά τα υλικά μπορούν να απορροφήσουν έως και 8% υγρασία κατά βάρος. Όταν ένας μετασχηματιστής ενεργοποιείται, η μόνωση θερμαίνεται και τυχόν υγρασία που υπάρχει εξατμίζεται, μειώνοντας τη διηλεκτρική αντοχή τόσο της στερεάς μόνωσης όσο και του λιπαντικού που περιβάλλει. Η ξήρανση υπό κενό είναι η διαδικασία αφαίρεσης αυτής της υγρασίας από το σύστημα μόνωσης πριν ο μετασχηματιστής γεμίσει με λάδι. Η διαδικασία ξήρανσης είναι κρίσιμη γιατί ακόμη και μετά τον καθαρισμό του λαδιού, η υγρασία που έχει παγιδευτεί στη μόνωση θα διαρρεύσει στο λάδι με την πάροδο του χρόνου, μειώνοντας την τάση διάσπασης.

Η διαδικασία ξήρανσης υπό κενό περιλαμβάνει τυπικά τα ακόλουθα στάδια. Αρχικά, ο μετασχηματιστής τοποθετείται σε φούρνο ξήρανσης ή θερμαίνεται με κυκλοφορία ζεστού λαδιού μέσω του συστήματος ψύξης. Ο πυρήνας και το τύλιγμα θερμαίνονται στους 85-105°C για να επιταχυνθεί η απελευθέρωση υγρασίας. Στη συνέχεια, η δεξαμενή του μετασχηματιστή εκκενώνεται χρησιμοποιώντας μια αντλία κενού για τη μείωση της πίεσης στα 0,1-0,5 mbar. Κάτω από αυτό το κενό, το σημείο βρασμού του νερού μειώνεται περίπου στους 40-50°C, επιτρέποντας την εξάτμιση της υγρασίας στη μόνωση. Η εξατμιζόμενη υγρασία αναρροφάται από τη δεξαμενή από την αντλία κενού. Η διαδικασία ξήρανσης συνεχίζεται έως ότου η περιεκτικότητα σε υγρασία της μόνωσης πέσει κάτω από το 0,5% κατά βάρος.

Το τελικό σημείο ξήρανσης προσδιορίζεται με μία από τις δύο μεθόδους:

• Μέθοδος αύξησης πίεσης:Η αντλία κενού απομονώνεται από τη δεξαμενή του μετασχηματιστή και ο ρυθμός αύξησης της πίεσης μετράται για μια καθορισμένη περίοδο. Εάν ο ρυθμός αύξησης της πίεσης είναι μικρότερος από 0,1 mbar ανά ώρα σε διάστημα 4 ωρών, το στέγνωμα θεωρείται πλήρες.
• Μέθοδος Σημείου Δρόσου:Το σημείο δρόσου του αερίου που εκκενώνεται από τον μετασχηματιστή παρακολουθείται συνεχώς. Όταν το σημείο δρόσου πέσει κάτω από τους -40°C, η ξήρανση θεωρείται πλήρης.

Η διάρκεια της διαδικασίας ξήρανσης υπό κενό ποικίλλει ανάλογα με το μέγεθος του μετασχηματιστή, τον τύπο μόνωσης και τις συνθήκες περιβάλλοντος. Για έναν τυπικό μετασχηματιστή 10 MVA, η διαδικασία στεγνώματος μπορεί να διαρκέσει 48-72 ώρες. Για μεγαλύτερους μετασχηματιστές ισχύος, η διαδικασία μπορεί να επεκταθεί σε αρκετές ημέρες. Ο παρακάτω πίνακας παρέχει τυπικές παραμέτρους στεγνώματος για διαφορετικές κατηγορίες μετασχηματιστών.

Στο Lugao., χρησιμοποιούμε έναν συνδυασμό θερμικής ξήρανσης υπό κενό και κυκλοφορίας ζεστού λαδιού για να επιτύχουμε την απαιτούμενη αφαίρεση υγρασίας. Ο μετασχηματιστής θερμαίνεται με την κυκλοφορία ζεστού λαδιού μέσω του συστήματος ψύξης, ενώ η δεξαμενή εκκενώνεται ταυτόχρονα. Αυτή η μέθοδος παρέχει ομοιόμορφη θέρμανση και επιταχύνει τη διαδικασία ξήρανσης. Μετά την ολοκλήρωση του κύκλου στεγνώματος, ο μετασχηματιστής διατηρείται υπό κενό έως ότου ξεκινήσει η διαδικασία πλήρωσης λαδιού, αποτρέποντας την εκ νέου απορρόφηση της υγρασίας από την ατμόσφαιρα. Αυτή η προσέγγιση διασφαλίζει ότι η περιεκτικότητα σε υγρασία της μόνωσης διατηρείται κάτω από το όριο του 0,5%, το οποίο είναι απαραίτητο για την επίτευξη και τη διατήρηση τάσης διάσπασης 60 kV.

3. Παράμετροι διαδικασίας πλήρωσης κενού

Μόλις ο πυρήνας του μετασχηματιστή και το τύλιγμα στεγνώσουν στην απαιτούμενη περιεκτικότητα σε υγρασία, ξεκινά η διαδικασία πλήρωσης λαδιού. Αυτό είναι το πιο κρίσιμο στάδιο της κατασκευής του μετασχηματιστή, καθώς οποιοδήποτε σφάλμα κατά τη διάρκεια αυτού του σταδίου μπορεί να θέσει σε κίνδυνο τη διηλεκτρική αντοχή του συστήματος μόνωσης. Η διαδικασία πλήρωσης κενού διεξάγεται ενώ η δεξαμενή του μετασχηματιστή διατηρείται υπό κενό. Το καθαρισμένο λάδι εισάγεται στον πυθμένα της δεξαμενής και ανεβαίνει αργά, εκτοπίζοντας το κενό. Οι παράμετροι της διαδικασίας πρέπει να ελέγχονται προσεκτικά για να αποφευχθεί ο σχηματισμός φυσαλίδων, να διασφαλιστεί η πλήρης διείσδυση της μόνωσης και να αποφευχθεί η ζημιά στις περιελίξεις.

Οι βασικές παράμετροι διαδικασίας για την πλήρωση υπό κενό είναι οι εξής:

• Επίπεδο κενού προγεμίσματος:0,1-0,5 mbar, διατηρούνται για τουλάχιστον 2 ώρες μετά την ολοκλήρωση του κύκλου στεγνώματος.
• Θερμοκρασία λαδιού κατά την πλήρωση:60-70°C, διατηρούνται για να εξασφαλίζεται χαμηλό ιξώδες και καλά χαρακτηριστικά ροής.
• Ταχύτητα πλήρωσης:≤ 300 L/h (για μικρούς έως μεσαίους μετασχηματιστές, οι μεγαλύτεροι μετασχηματιστές μπορούν να χρησιμοποιούν αναλογικά υψηλότερους ρυθμούς ροής, αλλά δεν πρέπει να υπερβαίνουν τον ρυθμό με τον οποίο το λάδι μπορεί να διεισδύσει στη μόνωση).
• Πίεση πλήρωσης:Στο κάτω μέρος της δεξαμενής, εφαρμόζεται μια ελαφρά θετική πίεση (0,1-0,2 bar) για να διασφαλιστεί ότι το λάδι εισέρχεται με δύναμη στις περιελίξεις.
• Κενό κατά την πλήρωση:Το κενό διατηρείται κατά τη διαδικασία πλήρωσης για να αφαιρεθούν τυχόν αέρια που μπορεί να απελευθερωθούν από το λάδι ή τη μόνωση.
• Τακτοποίηση μετά τη συμπλήρωση:Αφού γεμίσει η δεξαμενή, ο μετασχηματιστής αφήνεται να παραμείνει για 12-24 ώρες υπό κενό ή υπό θετική πίεση ξηρού αζώτου για να επιτραπεί να διαφύγουν τυχόν φυσαλίδες αερίου που έχουν απομείνει.

Η ταχύτητα πλήρωσης είναι ιδιαίτερα κρίσιμη. Εάν το λάδι εισαχθεί πολύ γρήγορα, ο στροβιλισμός μπορεί να δημιουργήσει φυσαλίδες και το λάδι μπορεί να μην διεισδύσει πλήρως στη μόνωση. Εάν το λάδι εισάγεται πολύ αργά, η διαδικασία καθίσταται αναποτελεσματική. Η ταχύτητα πλήρωσης τυπικά ελέγχεται ρυθμίζοντας τον ρυθμό ροής της αντλίας λαδιού ή χρησιμοποιώντας μια βαλβίδα μείωσης πίεσης. Για μεγάλους μετασχηματιστές, η διαδικασία πλήρωσης μπορεί να διεξαχθεί σε στάδια, με παύσεις για να επιτραπεί στο λάδι να διεισδύσει στη μόνωση πριν ξεκινήσει το επόμενο στάδιο. Ο παρακάτω πίνακας παρέχει συνιστώμενες ταχύτητες πλήρωσης για διαφορετικές χωρητικότητες μετασχηματιστή.

Αφού ολοκληρωθεί η πλήρωση, ο μετασχηματιστής τυπικά θερμαίνεται στους 50-60°C χρησιμοποιώντας το σύστημα ψύξης για να ενισχύσει την ικανότητα του λαδιού να απορροφά υπολειμματικά αέρια και υγρασία. Στη συνέχεια, ο μετασχηματιστής υποβάλλεται σε μια τελική επεξεργασία κενού, γνωστή ως "τελική απαέρωση", για να αφαιρεθούν τυχόν αέρια που μπορεί να έχουν απορροφηθεί από το λάδι. Αυτό το τελευταίο βήμα διασφαλίζει ότι η τάση διάσπασης του λαδιού παραμένει στο επίπεδο στόχο των 60 kV ή υψηλότερο. Στη Lugao Power Co., Ltd., διατηρούμε λεπτομερή αρχεία όλων των παραμέτρων διεργασίας για κάθε μετασχηματιστή, συμπεριλαμβανομένων των καταγραφών με χρονική σήμανση των επιπέδων κενού, των θερμοκρασιών και των ρυθμών ροής. Αυτά τα αρχεία αποτελούν μέρος της τεκμηρίωσης ποιότητας του μετασχηματιστή και διατηρούνται για όλη τη διάρκεια ζωής του εξοπλισμού.

4. Έλεγχος λαδιού και επαλήθευση τάσης βλάβης

Αφού ο μετασχηματιστής γεμίσει με λάδι και αφεθεί να κατακαθίσει, το σύστημα μόνωσης πρέπει να δοκιμαστεί για να επαληθευτεί ότι πληροί τις απαιτούμενες προδιαγραφές τάσης διάσπασης. Η κύρια δοκιμή είναι η δοκιμή τάσης διάσπασης λαδιού, που διεξάγεται σύμφωνα με το IEC 60156 ή το ASTM D1816. Αυτή η δοκιμή περιλαμβάνει την εφαρμογή τάσης σε ένα δείγμα του λαδιού του μετασχηματιστή με ελεγχόμενο ρυθμό μέχρι να διασπαστεί το λάδι. Η δοκιμή διεξάγεται σε πολλαπλά δείγματα για να διασφαλιστεί ότι το αποτέλεσμα είναι επαναλήψιμο. Εκτός από τη δοκιμή λαδιού, το πλήρες σύστημα μόνωσης του μετασχηματιστή υποβάλλεται σε διηλεκτρικές δοκιμές για να επαληθευτεί η ακεραιότητά του.

Η δοκιμή τάσης διάσπασης λαδιού πραγματοποιείται χρησιμοποιώντας μια τυπική κυψέλη δοκιμής, η οποία αποτελείται από δύο ηλεκτρόδια που χωρίζονται από ένα διάκενο 2,5 mm. Η τάση δοκιμής εφαρμόζεται με ρυθμό 2 kV/s. Η δοκιμή πραγματοποιείται σε έξι δείγματα λαδιού. Τα αποτελέσματα της πρώτης δοκιμής απορρίπτονται και υπολογίζεται ο μέσος όρος των υπόλοιπων πέντε δοκιμών. Η μέση τιμή πρέπει να είναι ≥ 60 kV. Εάν η μέση τιμή είναι κάτω από 60 kV, το λάδι θεωρείται ότι απέτυχε στη δοκιμή. Η διαδικασία δοκιμής και τα κριτήρια αποδοχής συνοψίζονται στον ακόλουθο πίνακα:

Εκτός από τη δοκιμή διάσπασης λαδιού, ο μετασχηματιστής υποβάλλεται στις ακόλουθες διηλεκτρικές δοκιμές για την επαλήθευση της ακεραιότητας ολόκληρου του συστήματος μόνωσης:

• Δοκιμή αντοχής συχνότητας ισχύος:Ο μετασχηματιστής υπόκειται σε τάση 2-3 φορές μεγαλύτερη από την ονομαστική της τάση για 60 δευτερόλεπτα. Δεν επιτρέπεται καμία βλάβη ή μερική εκφόρτιση.
• Δοκιμή επαγόμενης υπέρτασης:Ο μετασχηματιστής υποβάλλεται σε συχνότητα 100-400 Hz σε τάση 2 φορές την ονομαστική τάση για 60 δευτερόλεπτα. Δεν επιτρέπεται καμία βλάβη ή ορατή παραμόρφωση της μόνωσης.
• Δοκιμή μερικής εκκένωσης:Ο μετασχηματιστής ελέγχεται για μερική εκφόρτιση σε τάση 1,1 φορές την ονομαστική τάση. Το επίπεδο μερικής εκφόρτισης μετριέται και πρέπει να είναι κάτω από το καθορισμένο όριο (συνήθως 20-50 pC για μετασχηματιστές γεμάτους λάδι).
• Τεστ Tan Delta:Ο συντελεστής διάχυσης του συστήματος μόνωσης μετράται στους 90°C. Η τιμή πρέπει να είναι εντός των ορίων που καθορίζονται στο IEC 60076.

Στη Lugao Power Co., Ltd., πραγματοποιούμε αυτές τις δοκιμές σε κάθε μετασχηματιστή πριν αποσταλεί. Τα αποτελέσματα των δοκιμών τεκμηριώνονται σε μια ολοκληρωμένη αναφορά δοκιμής που συνοδεύει τον μετασχηματιστή. Η δοκιμή τάσης διάσπασης λαδιού διεξάγεται σε δείγματα λαδιού που λαμβάνονται από τη δεξαμενή του μετασχηματιστή μετά τη διαδικασία πλήρωσης και καθίζησης. Αυτό διασφαλίζει ότι το λάδι στον μετασχηματιστή είναι το ίδιο λάδι που δοκιμάστηκε. Εάν το λάδι αποτύχει στη δοκιμή τάσης διάσπασης, ολόκληρη η διαδικασία επαναλαμβάνεται έως ότου το λάδι πληροί τις προδιαγραφές. Αυτό το αυστηρό καθεστώς δοκιμών διασφαλίζει ότι ο μετασχηματιστής μας βυθισμένος σε λάδι πληροί τα υψηλότερα πρότυπα ποιότητας και αξιοπιστίας.

5. Κοινές λειτουργίες αστοχίας και σημεία ελέγχου ποιότητας

Παρά τους αυστηρούς ελέγχους της διαδικασίας που περιγράφονται παραπάνω, μπορεί να παρουσιαστούν αστοχίες κατά την πλήρωση υπό κενό. Η κατανόηση των κοινών τρόπων αστοχίας και η δημιουργία ισχυρών σημείων ελέγχου ποιότητας είναι απαραίτητη για τη διατήρηση σταθερής ποιότητας κατασκευής. Αυτή η ενότητα προσδιορίζει τους πιο συχνούς τρόπους αστοχίας και παρέχει ένα πλαίσιο ποιοτικού ελέγχου για κάθε στάδιο της διαδικασίας.

Λειτουργία αποτυχίας 1: Ατελές στέγνωμα υπό κενό.Εάν η μόνωση του μετασχηματιστή δεν στεγνώσει στην απαιτούμενη περιεκτικότητα σε υγρασία, η τάση διάσπασης θα μειωθεί. Η πιο κοινή αιτία ατελούς στεγνώματος είναι η ανεπαρκής στάθμη κενού ή ο ανεπαρκής χρόνος θέρμανσης. Για να αποφευχθεί αυτή η αστοχία, το επίπεδο υποπίεσης πρέπει να παρακολουθείται συνεχώς κατά τη διάρκεια του κύκλου στεγνώματος. Η δοκιμή ανύψωσης πίεσης ή σημείου δρόσου πρέπει να χρησιμοποιηθεί για την επαλήθευση του τελικού σημείου.

Λειτουργία αποτυχίας 2: Επαναμόλυνση λαδιού.Το λάδι μπορεί να μολυνθεί εκ νέου κατά τον χειρισμό, την αποθήκευση ή την πλήρωση εάν ο εξοπλισμός δεν καθαριστεί σωστά. Οι ρύποι όπως η σκόνη, το νερό ή άλλα σωματίδια μπορούν να εισέλθουν στο λάδι μέσω συνδέσεων ή κατά τη μεταφορά. Για να αποφευχθεί αυτό, όλος ο εξοπλισμός πρέπει να καθαριστεί και να στεγνώσει καλά πριν από τη χρήση. Οι δεξαμενές αποθήκευσης λαδιού πρέπει να διατηρούνται κλειστές και γεμάτες με ξηρό άζωτο.

Λειτουργία αποτυχίας 3: Παγίδευση αέρα.Εάν παγιδευτεί αέρας στον μετασχηματιστή κατά τη διάρκεια της πλήρωσης, μπορεί να σχηματίσει φυσαλίδες που μειώνουν την τάση διάσπασης. Η παγίδευση αέρα είναι πιο πιθανή εάν η ταχύτητα πλήρωσης είναι πολύ γρήγορη ή εάν το επίπεδο κενού δεν διατηρείται κατά τη διάρκεια της πλήρωσης. Για να αποφευχθεί αυτό, η ταχύτητα πλήρωσης θα πρέπει να μειωθεί και το κενό θα πρέπει να διατηρείται σε όλη τη διάρκεια της διαδικασίας.

Τα ακόλουθα σημεία ελέγχου ποιότητας συνιστώνται για κάθε στάδιο της διαδικασίας πλήρωσης κενού:

Στο Lugao, εφαρμόζουμε ένα σύστημα διαχείρισης ποιότητας που ενσωματώνει αυτά τα σημεία ελέγχου στις τυπικές διαδικασίες λειτουργίας μας. Κάθε στάδιο της διαδικασίας τεκμηριώνεται και τυχόν αποκλίσεις διερευνώνται και διορθώνονται. Αυτή η συστηματική προσέγγιση στον ποιοτικό έλεγχο είναι απαραίτητη για τη διατήρηση των υψηλών επιπέδων αξιοπιστίας που περιμένουν οι πελάτες μας από τα προϊόντα μετασχηματιστών που βυθίζονται στο λάδι.

6. Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Είναι η τάση διάσπασης των 60 kV εγγυημένη τιμή για ολόκληρη τη διάρκεια ζωής του μετασχηματιστή ή μειώνεται με την πάροδο του χρόνου;

Απάντηση: Τα 60kV είναι μια εγγυημένη ελάχιστη τιμή κατά τη στιγμή της κατασκευής και της θέσης σε λειτουργία. Κατά τη διάρκεια της λειτουργικής ζωής του μετασχηματιστή, η τάση διάσπασης θα μειωθεί σταδιακά λόγω της υποβάθμισης του λαδιού, της εισροής υγρασίας και της συσσώρευσης σωματιδίων. Ωστόσο, με την κατάλληλη συντήρηση—συμπεριλαμβανομένης της περιοδικής δοκιμής λαδιού, το φιλτράρισμα και το στέγνωμα— η τάση διάσπασης μπορεί να διατηρηθεί πάνω από τα αποδεκτά επίπεδα. Τα βιομηχανικά πρότυπα απαιτούν συνήθως την αντικατάσταση ή την επισκευή του λαδιού όταν η τάση διακοπής πέσει κάτω από τα 30 kV.

Ερώτηση 2: Ποια είναι η διαφορά στην τάση διάσπασης μεταξύ μετασχηματιστών πλήρωσης κενού και συμβατικά γεμισμένων μετασχηματιστών;

Απάντηση: Ένας συμβατικά γεμάτος μετασχηματιστής (γεμισμένος υπό ατμοσφαιρική πίεση χωρίς ξήρανση υπό κενό) συνήθως επιτυγχάνει τάση διάσπασης 30-40 kV. Ένας μετασχηματιστής γεμάτος κενό, με κατάλληλη προξήρανση και επεξεργασία υπό κενό, επιτυγχάνει σταθερά 60 kV ή υψηλότερα. Αυτή η διαφορά 20-30 kV αντιπροσωπεύει μια σημαντική βελτίωση στο περιθώριο ασφαλείας και την αξιοπιστία. Η υψηλότερη τάση διάσπασης μειώνει τον κίνδυνο αστοχίας της μόνωσης, ιδιαίτερα κατά τη διάρκεια υπερτάσεων ή κεραυνών.

Ερώτηση 3: Είναι απαραίτητη η πλήρωση κενού για μικρούς μετασχηματιστές διανομής (≤ 10kV);

Απάντηση: Για μετασχηματιστές διανομής ονομαστικής ισχύος 10 kV και κάτω, η πλήρωση υπό κενό δεν είναι πάντα υποχρεωτική, αλλά θεωρείται όλο και περισσότερο ως βέλτιστη πρακτική. Ενώ αυτοί οι μετασχηματιστές μπορούν να λειτουργήσουν με τάση διακοπής 30-40 kV, η πλήρωση κενού παρέχει υψηλότερο περιθώριο ασφαλείας και βελτιωμένη μακροπρόθεσμη αξιοπιστία. Πολλές επιχειρήσεις κοινής ωφέλειας καθορίζουν πλέον την πλήρωση κενού για όλες τις νέες αγορές μετασχηματιστών, ανεξάρτητα από την ονομαστική τάση, ως μέρος των απαιτήσεων διασφάλισης ποιότητας. Στη Lugao Power Co., Ltd., εφαρμόζουμε πλήρωση κενού σε όλα τα προϊόντα μετασχηματιστών που βυθίζονται σε λάδι.

Ερώτηση 4: Πώς μπορεί το λάδι μετασχηματιστή να διατηρήσει την τάση διάσπασής του κατά τη λειτουργία;

Απάντηση: Η διατήρηση της τάσης διακοπής κατά τη λειτουργία απαιτεί ένα ολοκληρωμένο πρόγραμμα συντήρησης. Θα πρέπει να λαμβάνονται τακτικά δείγματα λαδιού και να ελέγχονται για τάση διάσπασης, περιεκτικότητα σε υγρασία και περιεκτικότητα σε διαλυμένο αέριο. Εάν η τάση διάσπασης πέσει κάτω από τα 45 kV, το λάδι πρέπει να φιλτραριστεί και να αφυδατωθεί. Εάν η περιεκτικότητα σε υγρασία υπερβαίνει τα 20 ppm, το λάδι πρέπει να στεγνώσει. Ορισμένοι μετασχηματιστές είναι εξοπλισμένοι με ηλεκτρονικά συστήματα φιλτραρίσματος λαδιού που αφαιρούν συνεχώς την υγρασία και τα σωματίδια, διατηρώντας την ποιότητα του λαδιού στο βέλτιστο επίπεδο.

Ερώτηση 5: Ποια είναι η διορθωτική ενέργεια εάν η δοκιμή τάσης διάσπασης λαδιού αποτύχει μετά την πλήρωση;

Απάντηση: Εάν η δοκιμή τάσης διάσπασης λαδιού αποτύχει μετά την πλήρωση, ο μετασχηματιστής συνήθως υποβάλλεται σε επανεπεξεργασία. Το λάδι που έχει αποτύχει αποστραγγίζεται και ο μετασχηματιστής υποβάλλεται σε νέο κύκλο στεγνώματος υπό κενό για να αφαιρεθεί η υγρασία από τη μόνωση. Στη συνέχεια εισάγεται φρέσκο, καθαρισμένο λάδι χρησιμοποιώντας την ίδια διαδικασία πλήρωσης υπό κενό. Μετά την επαναπλήρωση, το λάδι δοκιμάζεται ξανά. Αυτή η διαδικασία μπορεί να χρειαστεί να επαναληφθεί έως ότου η τάση διάσπασης ικανοποιήσει την καθορισμένη απαίτηση. Σε σπάνιες περιπτώσεις όπου το ίδιο το λάδι είναι η πηγή του προβλήματος, το λάδι μπορεί να χρειαστεί να αντικατασταθεί με μια νέα παρτίδα.

7. Συμπέρασμα

Η επίτευξη μιας τάσης διάσπασης 60 kV σε έναν μετασχηματιστή βυθισμένου σε λάδι είναι το αποτέλεσμα μιας σχολαστικά ελεγχόμενης διαδικασίας παραγωγής που ξεκινά με τον καθαρισμό του λαδιού και εκτείνεται μέσω ξήρανσης υπό κενό, ελεγχόμενης πλήρωσης και αυστηρών δοκιμών. Κάθε στάδιο αυτής της διαδικασίας απαιτεί ακριβή έλεγχο των κρίσιμων παραμέτρων - θερμοκρασία, επίπεδο κενού, ταχύτητα πλήρωσης και συνθήκες δοκιμής - για να διασφαλιστεί ότι το τελικό προϊόν πληροί τις απαιτούμενες προδιαγραφές διηλεκτρικής αντοχής. Τα πρότυπα και οι πρακτικές που περιγράφονται σε αυτό το άρθρο, με βάση τα IEC 60156, ASTM D1816 και IEC 60076, παρέχουν την τεχνική βάση για την επίτευξη αυτού του κρίσιμου σημείου αναφοράς ποιότητας.

Στη Lugao Power Co., Ltd., έχουμε εφαρμόσει ένα ολοκληρωμένο σύστημα διαχείρισης ποιότητας που ενσωματώνει αυτούς τους ελέγχους διεργασιών και τα πρότυπα δοκιμών στις εργασίες κατασκευής μετασχηματιστών μας. Τα προϊόντα μας για μετασχηματιστές βυθισμένου σε λάδι έχουν σχεδιαστεί και κατασκευαστεί για να παρέχουν αξιόπιστη απόδοση κατά τη διάρκεια ζωής τους. Για πιο λεπτομερείς τεχνικές πληροφορίες, τεκμηρίωση διαδικασίας ή προδιαγραφές προϊόντος, επικοινωνήστε με την ομάδα μηχανικών μας.

Επικοινωνήστε με την Lugao Power Co., Ltd.για τεχνικές προδιαγραφές και τεκμηρίωση ποιότητας για τα προϊόντα μας μετασχηματιστών βυθισμένου σε λάδι.
