Πίνακας διακοπτών με μόνωση RMU MV HV με VCB

Τι είναι αυτό;

Ο πίνακας διακοπτών RMU MV HV Insulated with VCB είναι μια εργοστασιακά συναρμολογημένη, κλειστή με μέταλλο ηλεκτρική συσκευή διανομής που συνδυάζειΚύρια μονάδα δακτυλίου (RMU)λειτουργικότητα με τεχνολογία Vacuum Circuit Breaker (VCB). Το RMU επιτρέπει τη διαμόρφωση του δικτύου δακτυλίου—η ισχύς μπορεί να ρέει από οποιαδήποτε κατεύθυνση, διασφαλίζοντας τη συνέχεια της τροφοδοσίας. Το VCB, που στεγάζεται σε έναν σφραγισμένο διακόπτη κενού, σβήνει τόξα μέσα σε χιλιοστά του δευτερολέπτου όταν εμφανίζονται σφάλματα.

Το RMU (Ring Main Unit) αναφέρεται σε ένα συμπαγές συγκρότημα διακοπτών σχεδιασμένο για κυκλικά ηλεκτρικά δίκτυα. Σε αντίθεση με τα συστήματα ακτινικής διανομής όπου ένα μόνο σφάλμα μπορεί να μειώσει την ισχύ σε ολόκληρα φορτία κατάντη, ένα RMU σάς δίνει τη δυνατότητα να δημιουργήσετε μια διαμόρφωση δακτυλίου: η ισχύς μπορεί να ρέει από οποιαδήποτε κατεύθυνση. Όταν παρουσιάζεται σφάλμα σε ένα τμήμα, απλώς απομονώνετε αυτό το τμήμα ενώ το υπόλοιπο δίκτυο συνεχίζει να λαμβάνει ισχύ από την εναλλακτική τροφοδοσία.

Το VCB (Vacuum Circuit Breaker) είναι η καρδιά του συστήματος προστασίας αυτού του πάνελ. Μέσα σε έναν σφραγισμένο διακόπτη κενού, ο διακόπτης κυκλώματος μπορεί να σβήσει ηλεκτρικά τόξα μέσα σε χιλιοστά του δευτερολέπτου όταν παρουσιαστεί σφάλμα. Επειδή δεν υπάρχει αέρας ή λάδι μέσα στον διακόπτη, το τόξο σβήνει σχεδόν αμέσως, ελαχιστοποιώντας τη ζημιά στον εξοπλισμό κατάντη και παρατείνοντας τη διάρκεια ζωής της επαφής.

Ο διακόπτης με μόνωση MV HV υποδεικνύει ότι αυτό το προϊόν λειτουργεί στην περιοχή Μέσης Τάσης έως Υψηλής Τάσης (συνήθως 12kV έως 40,5kV) και χρησιμοποιεί προηγμένη τεχνολογία μόνωσης—είτε αέριο SF6 είτε στερεό διηλεκτρικό—για την απομόνωση ενεργών μερών από το περιβάλλον.

Τι μπορεί να κάνει;

1. Έλεγχος διανομής ισχύος – Ενεργοποίηση/απενεργοποίηση κυκλωμάτων χειροκίνητα ή μέσω SCADA

2. Προστασία σφαλμάτων – Διακοπή ρεύματος βραχυκυκλώματος έως 31,5 kA

3. Απομόνωση δικτύου – Γειώστε με ασφάλεια τα εξερχόμενα καλώδια για συντήρηση

Αυτός ο πίνακας επιτρέπει σε επιχειρήσεις κοινής ωφέλειας, βιομηχανικές εγκαταστάσεις και εμπορικά κτίρια να επιτύχουν σχεδόν μηδενικό χρόνο διακοπής λειτουργίας διατηρώντας την απόλυτη ασφάλεια του προσωπικού. Κάθε πίνακας διακοπτών με μόνωση RMU MV HV με VCB είναι κατασκευασμένος για απόδοση στα πιο σκληρά περιβάλλοντα.

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικό προϊόντος και εφαρμογή

Βασικά Χαρακτηριστικά

Ενσωματωμένη προστασία VCB --- Σε αντίθεση με τα τυπικά RMU με ασφάλειες, ο μονωμένος πίνακας διακοπτών RMU MV HV με VCB παρέχει πλήρη διακοπή σφάλματος. Ο διακόπτης κενού δεν απαιτεί συντήρηση κατά τη διάρκεια ζωής του.

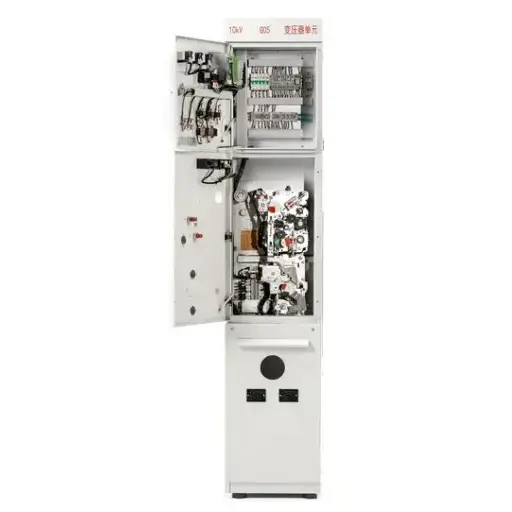

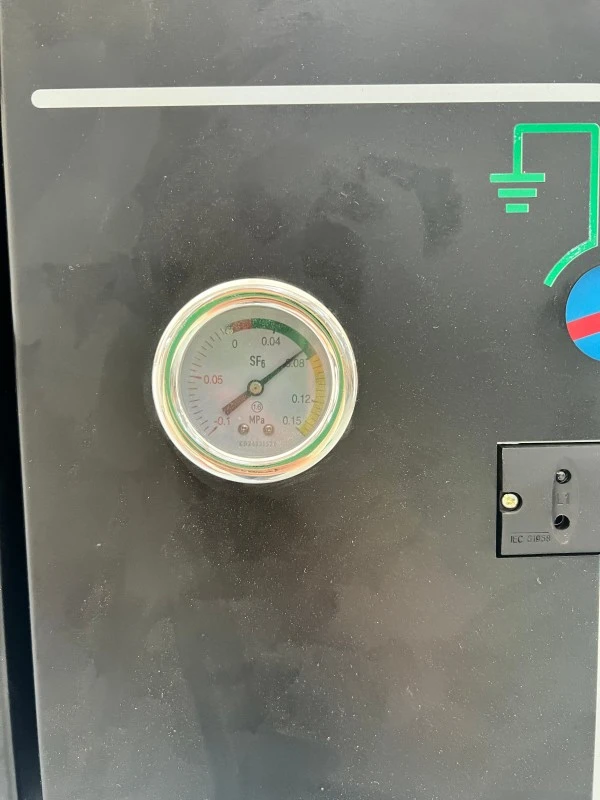

Σφραγισμένη δεξαμενή μόνωσης SF6 --- Όλα τα ενεργά μέρη στεγάζονται σε μια δεξαμενή από ανοξείδωτο χάλυβα 3 mm με <0,1% ετήσια διαρροή. Χωρίς καθαρισμό, χωρίς δοκιμή μόνωσης, χωρίς έκθεση σε σκόνη ή ομίχλη αλατιού.

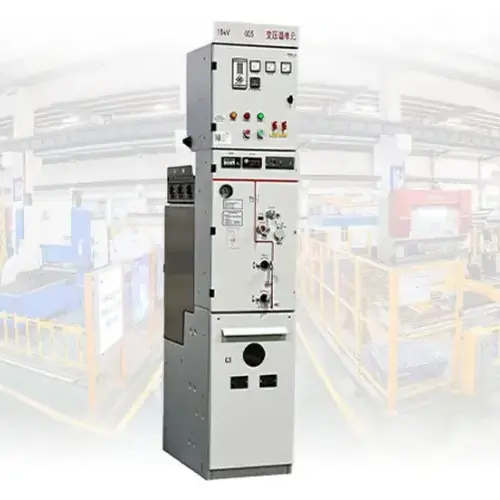

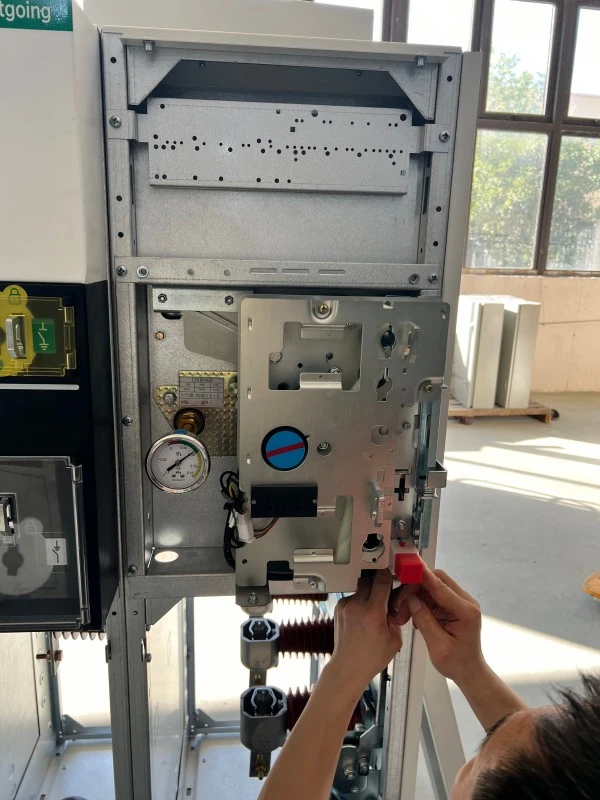

Διακόπτης-Αποζεύκτης τριών θέσεων Προσφέρει θέσεις σύνδεσης, αποσύνδεσης και γείωσης με μηχανική ασφάλιση για την αποφυγή εσφαλμένων ακολουθιών.

Internal Arc Stand---Δοκιμασμένο στα 20kA/1s με ανακούφιση πίεσης που κατευθύνει τα θερμά αέρια μακριά από τον χειριστή.

Compact Footprint --- Καταλαμβάνει 30-50% λιγότερο χώρο στο δάπεδο από ό,τι οι συσκευές διανομής με μόνωση αέρα, ιδανικό για υποσταθμούς με περιορισμένο χώρο.

Απομακρυσμένη παρακολούθηση --- Τυπικές βοηθητικές επαφές συν προαιρετική επικοινωνία Modbus ή IEC 61850.

Εφαρμογές

● Αστική διανομή ρεύματος (υποσταθμοί υπόγεια, εμπορικά συγκροτήματα)

● Αιολικά και ηλιακά πάρκα (αντέχει κραδασμούς, ακραίες θερμοκρασίες)

● Βιομηχανικές μονάδες (χάλυβας, τσιμέντου, πετροχημικών)

● Κέντρα δεδομένων (απαιτήσεις χρόνου λειτουργίας Tier III/IV)

● Σιδηροδρομικοί υποσταθμοί έλξης (συστήματα 25kV)

● Εργασίες εξόρυξης (σκονισμένα, υγρά περιβάλλοντα)

Χαρακτηριστικό Q&A

Ε: Σε τι διαφέρει το VCB από έναν διακόπτη φορτίου;

A: Ένας διακόπτης διακοπής φορτίου διακόπτει μόνο τα κανονικά ρεύματα φορτίου. Το VCB σε αυτόν τον πίνακα διακοπτών με μόνωση RMU MV HV με VCB διακόπτει ρεύματα σφάλματος έως και 31,5 kA σε χιλιοστά του δευτερολέπτου, χρησιμοποιώντας διακόπτη κενού χωρίς ιονιζόμενο μέσο.

Στοιχεία Παραγωγής

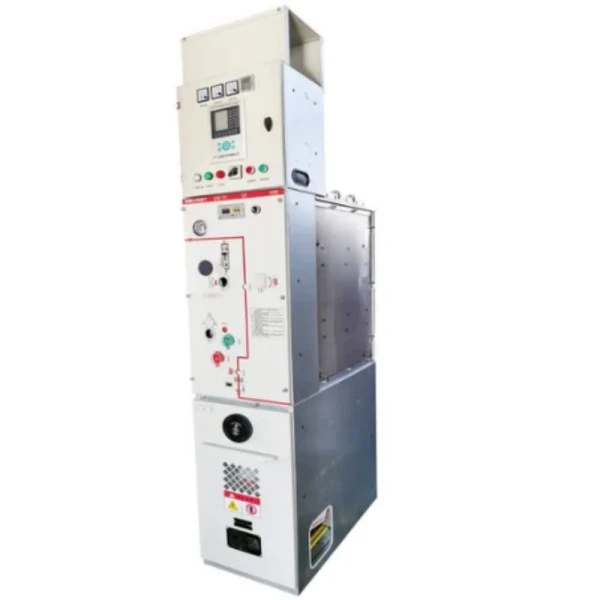

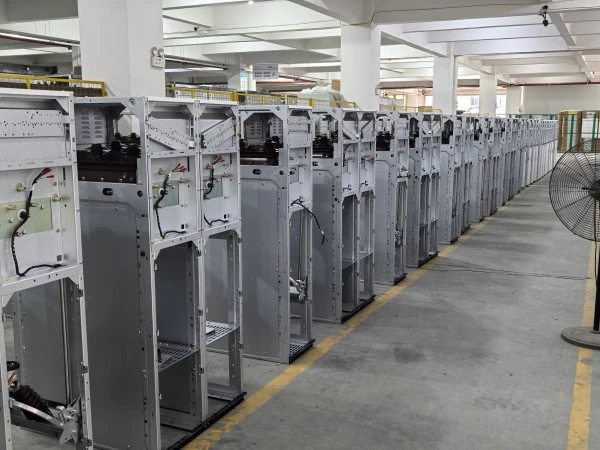

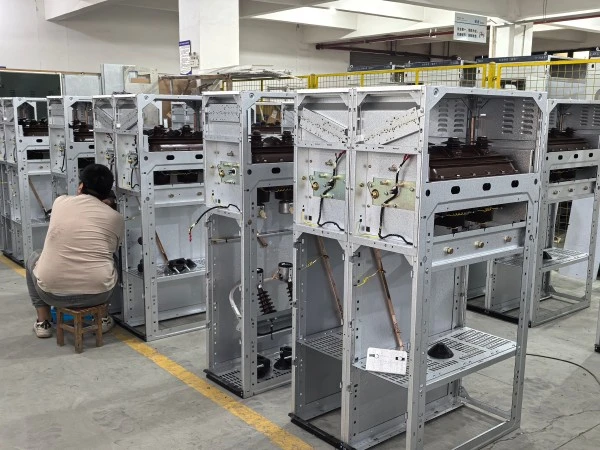

Διαδικασία Παραγωγής

● Κατασκευή δεξαμενής --- Ανοξείδωτο ατσάλι 316L με κοπή λέιζερ, συγκολλημένο με ρομπότ, επιθεωρημένο με ακτίνες Χ, δοκιμασμένο με πίεση στα 0,4 MPa για 24 ώρες.

● Συγκρότημα διακόπτη κενού --- Κάθε διακόπτης υποβάλλεται σε δοκιμή υψηλής τάσης 70 kV AC και μέτρηση αντίστασης επαφής.

● Επεξεργασία SF6 --- Η δεξαμενή εκκενώθηκε σε <10Pa, και στη συνέχεια γεμίστηκε με αέριο SF6 (>99,97% καθαρότητα, σημείο δρόσου <-50°C). Ο ανιχνευτής αλογόνου ελέγχει όλες τις σφραγίδες.

● Δοκιμές --- Δοκιμές μηχανικής αντοχής (1.000 κύκλοι), διηλεκτρικών (70kV/1min), μερικής εκφόρτισης (<5pC) και εσωτερικού τόξου (20kA/1s).

Διασφάλιση Ποιότητας & Πιστοποιήσεις

Γιατί να επιλέξετε το Lugao Power;

RMU με VCB εναντίον RMU με ασφάλεια

Γενικά, τα VCB RMU συνιστώνται για συστήματα διανομής ισχύος μεσαίας και μεγάλης χωρητικότητας που απαιτούν συχνές λειτουργίες μεταγωγής, προηγμένη προστασία και απομακρυσμένη παρακολούθηση. Οι Fuse RMU είναι μια οικονομικά αποδοτική λύση για προστασία μετασχηματιστών και μικρότερα δίκτυα διανομής με σχετικά σταθερά φορτία.

Συσκευασία, αποστολή & μεταπώληση

Συσκευασία

1. Εσωτερικό περιτύλιγμα μεμβράνης VCI + επένδυση αφρού + κιβώτιο κόντρα πλακέ 9 mm

2. Η πίεση SF6 μειώθηκε στα 0,05 MPa για μεταφορά

Μετά την πώληση και εγγύηση

1. Περίοδος εγγύησης: 12 μήνες από την έναρξη λειτουργίας ή 18 μήνες από την αποστολή, όποιο από τα δύο συμβεί πρώτο.

2. Κάλυψη: Βλάβες υλικού/κατασκευής, επαναπλήρωση SF6 για διαρροές >0,5%/έτος, απώλεια κενού VCB.

3. Εξαιρέσεις: Λανθασμένη εγκατάσταση, ανωτέρα βία, μη εξουσιοδοτημένη τροποποίηση, αναλώσιμα.

Υπηρεσίες:

1. Δωρεάν απομακρυσμένη αντιμετώπιση προβλημάτων (24ωρη απόκριση)

2. Αποστολή ανταλλακτικών εντός 48 ωρών (περιφερειακές αποθήκες)

3. Διατίθεται εκτεταμένη εγγύηση (2, 3 ή 5 χρόνια)

Συχνές Ερωτήσεις

Ε1: Μπορείτε να παρέχετε αναφορές δοκιμών τύπου και FAT;

Α: Ναι. Διατίθενται εκθέσεις δοκιμών τύπου IEC. Η δοκιμή αποδοχής εργοστασίων στο εργοστάσιό μας στο Zhejiang είναι ευπρόσδεκτη. Επιθεώρηση τρίτου μέρους (SGS, BV) διαθέσιμη με κόστος πελάτη.

Ε2: Πώς αντιμετωπίζονται διεθνώς οι αξιώσεις εγγύησης;

Α: Στείλτε φωτογραφίες/βίντεο με email στοlugaoteam@lugaoelectric.com. Απομακρυσμένη διάγνωση εντός 24 ωρών. Για ελαττώματα που καλύπτονται από την ασφάλεια, θα στείλουμε ανταλλακτικά δωρεάν..

Ε3: Ποια είναι η αναμενόμενη διάρκεια ζωής αυτού του μονωμένου πίνακα διακοπτών RMU MV HV με VCB;

Α: Δεξαμενή και ράβδοι SF6: 30 χρόνια. Διακόπτης VCB: 10.000 λειτουργίες ή 30 χρόνια. Επισκευή μηχανισμού: 15-20 χρόνια. Συνολική διάρκεια ζωής: 25-30 χρόνια με σωστή συντήρηση.

Ε4: Ποιους όρους πληρωμής αποδέχεστε;

Α: Πελάτες για πρώτη φορά: 30% προκαταβολή T/T, 70% πριν από την αποστολή. Καθιερωμένοι πελάτες: 20% T/T + 80% έναντι αντιγράφου B/L. Το L/C σε θέαμα δεκτό.

Ε5: Μπορεί ο πίνακας διακοπτών με μόνωση RMU MV HV με VCB να χρησιμοποιηθεί σε μεγάλο υψόμετρο;

Α: Τυπική σχεδίαση ≤2000μ. Έκδοση μεγάλου υψομέτρου (αυξημένη ερπυστικότητα, υψηλότερη πίεση SF6) διαθέσιμη για έως και 3500 μέτρα. Προσαρμοσμένη μηχανική για >3500μ.
