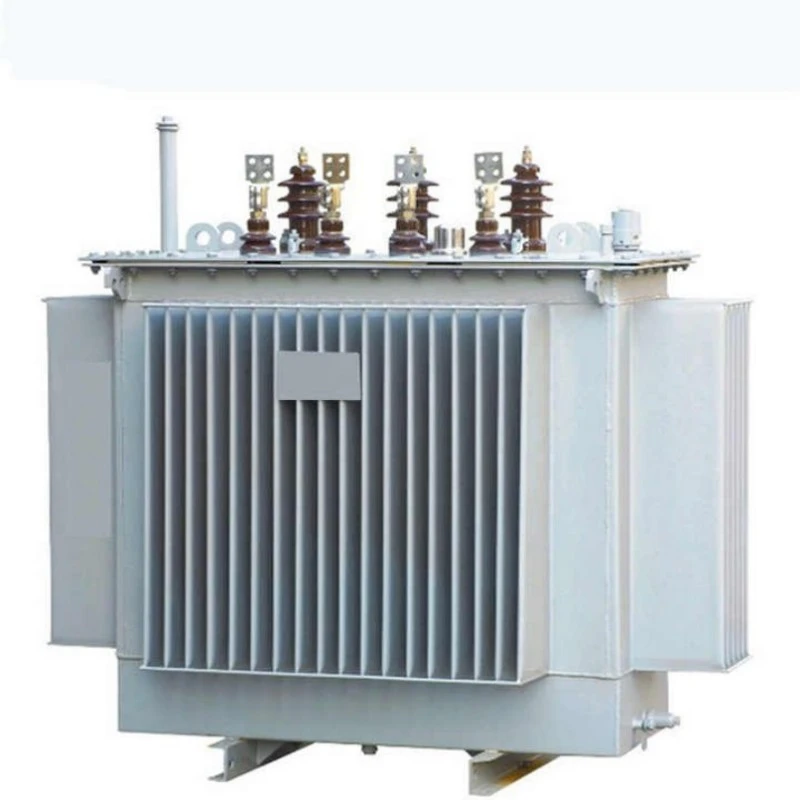

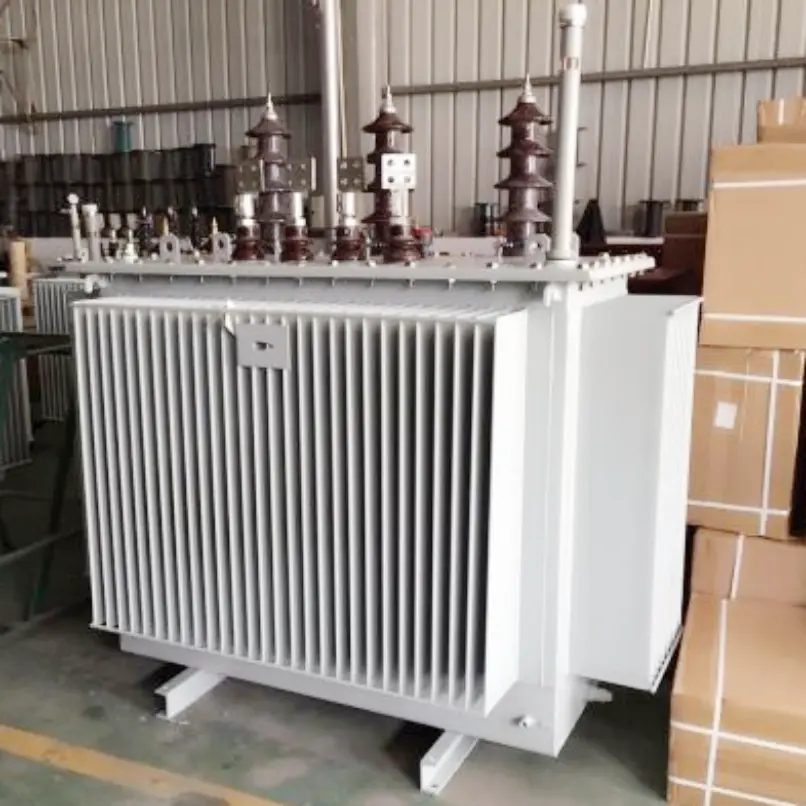

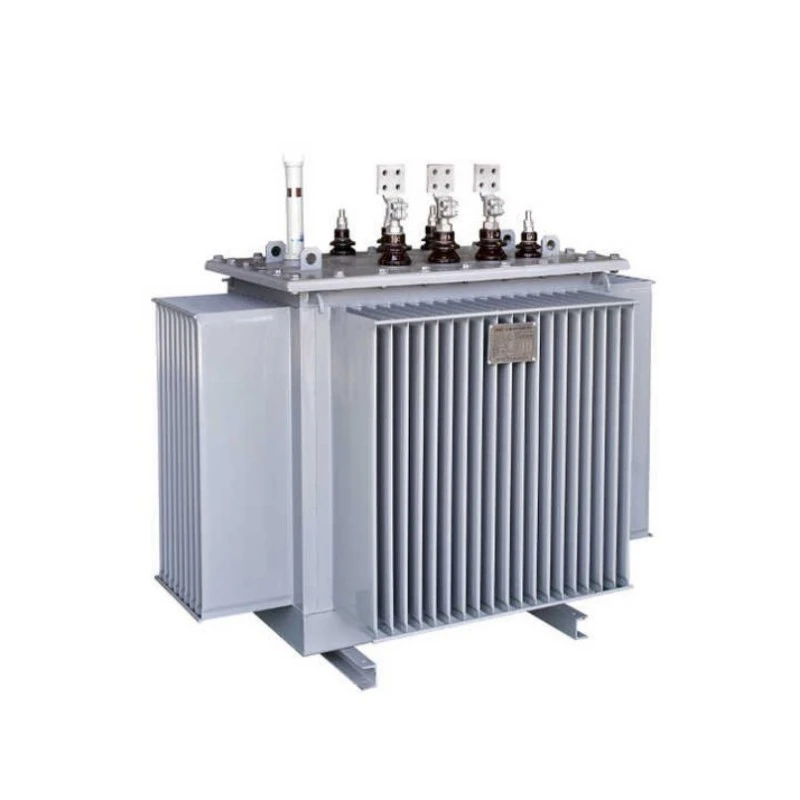

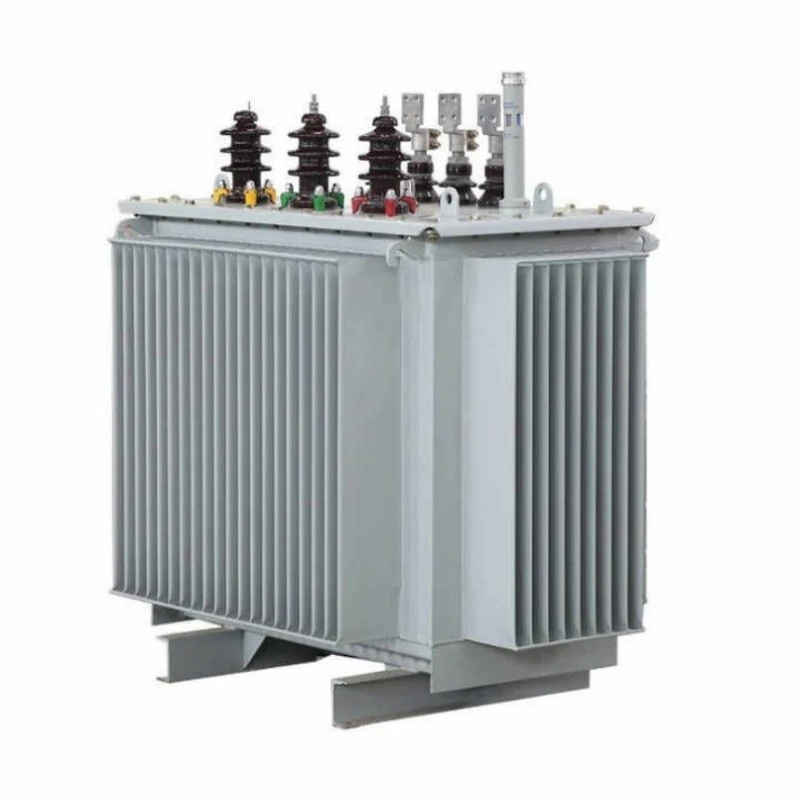

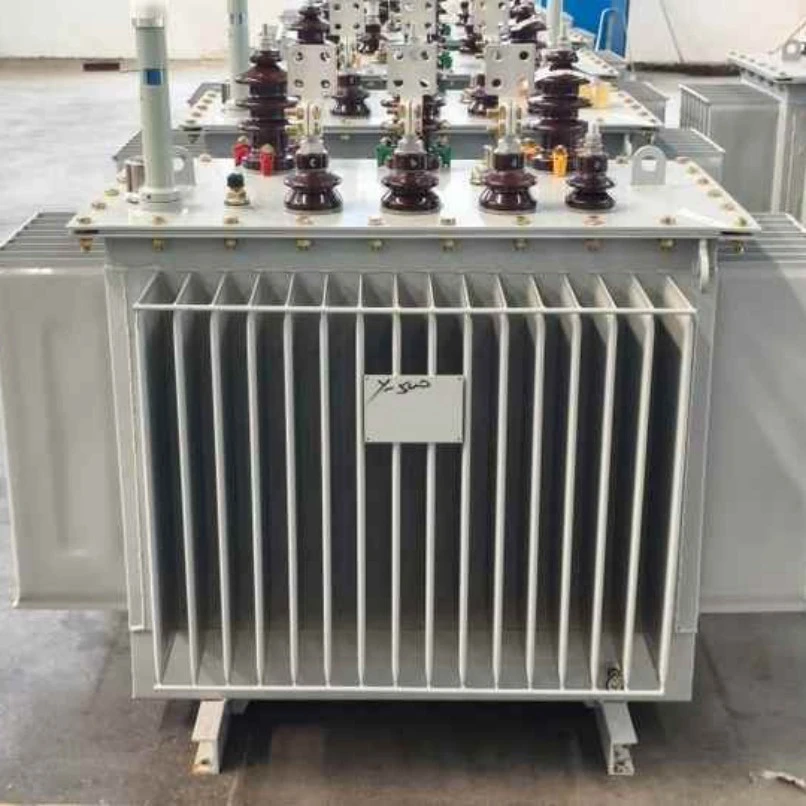

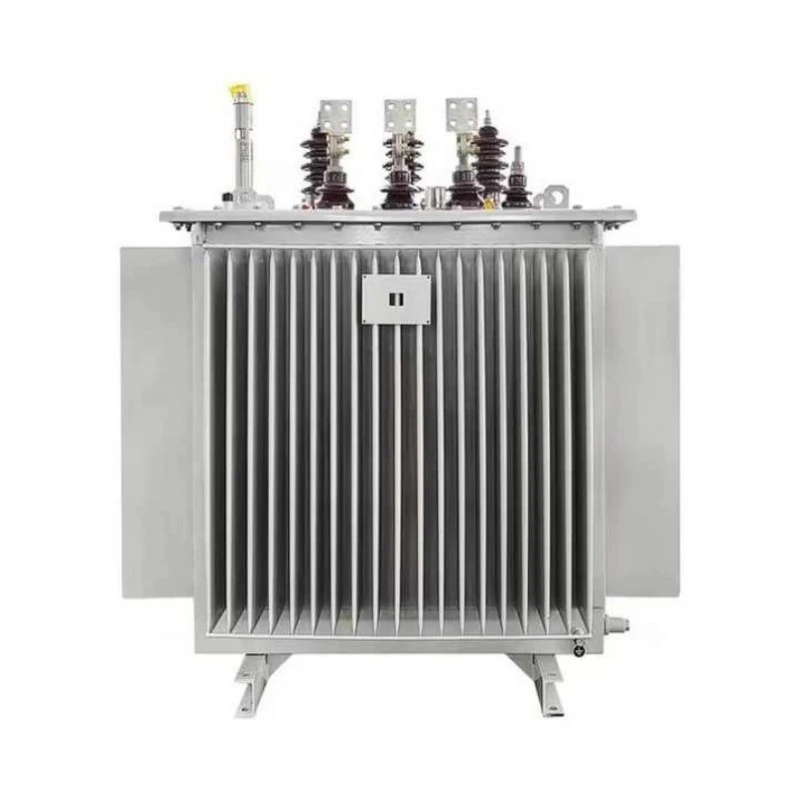

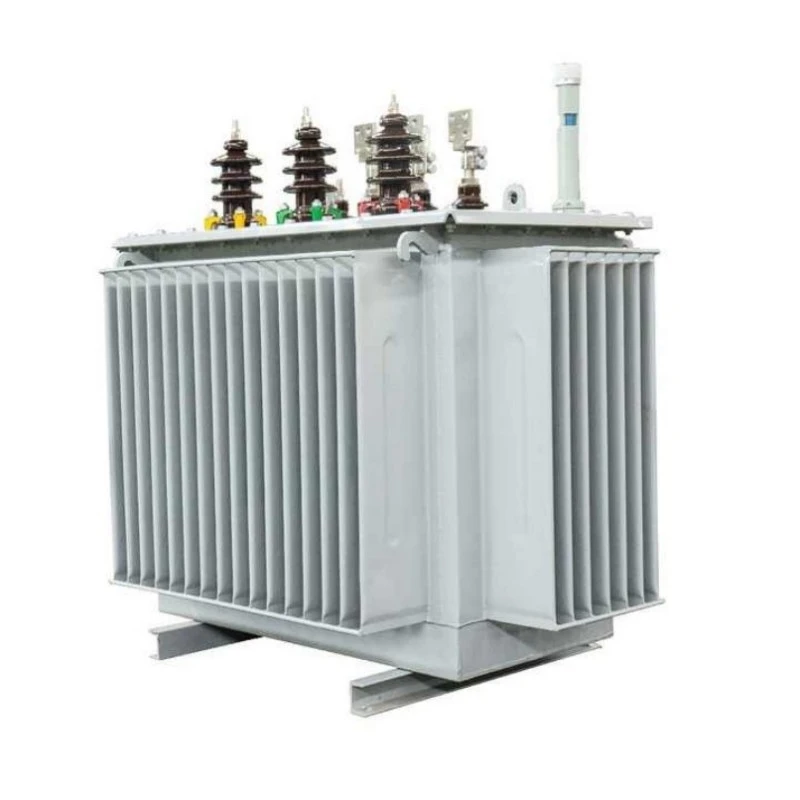

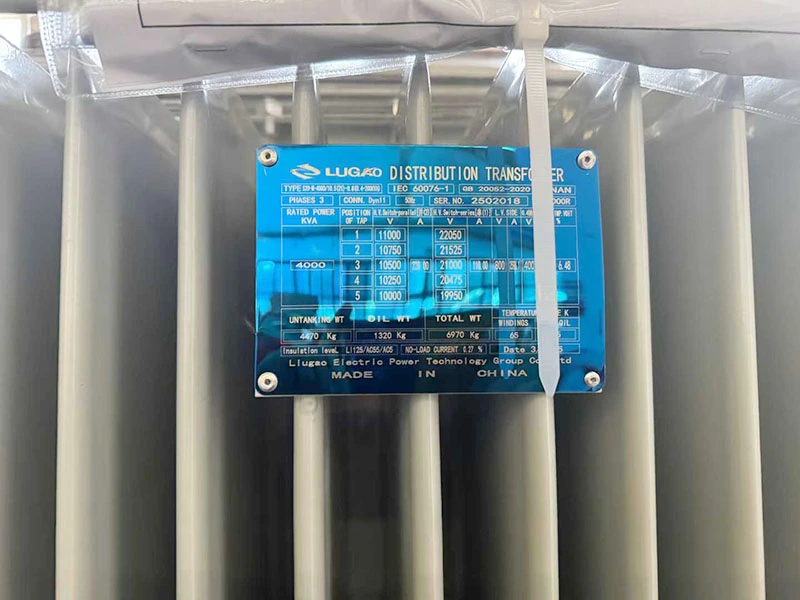

S11 Συμπαγής Ηλεκτρικός Μετασχηματιστής Βυθισμένου Λαδιού Υποσταθμού

Ο S11 Compact Substation Electrical Oil Immersed Transformer της εταιρείας μας είναι μια εξαιρετικά αποδοτική και εξοικονόμηση ενέργειας λύση σχεδιασμένη ειδικά για σύγχρονα δίκτυα διανομής ηλεκτρικής ενέργειας. Η αγορά αυτού του προϊόντος σας παρέχει μια ενσωματωμένη μονάδα που συνδυάζει έναν μετασχηματιστή,διακοπτών υψηλής τάσης, και εξοπλισμό διανομής χαμηλής τάσης, εξοικονομώντας σημαντικά χώρο εγκατάστασης και κόστος κατασκευής.

Αυτό το προϊόν χρησιμοποιεί πυρήνα από χάλυβα πυριτίου χαμηλών απωλειών και περιελίξεις χαλκού υψηλής αγωγιμότητας, με αποτέλεσμα σημαντικά χαμηλότερες απώλειες χωρίς φορτίο από τα εθνικά πρότυπα, οδηγώντας σε σημαντικές μειώσεις στην κατανάλωση ενέργειας σε σχέση με τη μακροχρόνια λειτουργία. Το σύστημα ψύξης βυθισμένο στο λάδι εξασφαλίζει εξαιρετική απαγωγή θερμότητας, διατηρώντας σταθερή λειτουργία ακόμη και υπό συνθήκες υψηλής θερμοκρασίας και υψηλού φορτίου. Η συμπαγής αρθρωτή δομή του διευκολύνει τη μεταφορά και την εγκατάσταση και ενισχύει την ασφάλεια της επιτόπιας συντήρησης.

Χαρακτηριστικό προϊόντος και εφαρμογή

Χαρακτηριστικά

1. Πληροί ή υπερβαίνει τα πρότυπα ANSI.IEC.GB.SANS

2. Ασφαλής χειρισμός, εγκατάσταση και λειτουργία.

3. Ελκυστική, μοντέρνα εμφάνιση

4. Λογική Δομή

5. Πλήρως σφραγισμένο

6. Υψηλότερη αξιοπιστία συστήματος

7. Υψηλή ασφάλεια και αξιοπιστία στη λειτουργία

8. Υψηλή ικανότητα υπερφόρτωσης και απόδοσης

9. Στιβαρή κατασκευή με εξαιρετικές δυνατότητες βραχυκυκλώματος και θερμικής αντοχής

10. Οι μετασχηματιστές είναι πιο αποδοτικοί με Μειωμένες απώλειες χωρίς φορτίο και Μειωμένες απώλειες φορτίου

Ο συμπαγής μετασχηματιστής ηλεκτρικού υποσταθμού S11 με βυθισμένο λάδι με ηλεκτρικό λάδι έχει τέσσερα βασικά πλεονεκτήματα:

Υψηλή απόδοση και εξοικονόμηση ενέργειας:Χρησιμοποιώντας χάλυβα πυριτίου χαμηλών απωλειών και βελτιστοποιημένη δομή πυρήνα, τόσο οι απώλειες χωρίς φορτίο όσο και οι απώλειες φορτίου είναι σημαντικά χαμηλότερες από αυτές των παραδοσιακών προϊόντων, ευθυγραμμίζονται με τις εθνικές κατευθυντήριες γραμμές εξοικονόμησης ενέργειας και μειώνουν σημαντικά το λειτουργικό κόστος σε σχέση με τη μακροπρόθεσμη λειτουργία.

Ανώτερη ικανότητα απαγωγής και υπερφόρτωσης θερμότητας:ως έναμετασχηματιστής βυθισμένος σε λάδι, χρησιμοποιεί μονωτικό λάδι υψηλής απόδοσης ως ψυκτικό και μονωτικό μέσο, ​​προσφέροντας υψηλή απόδοση απαγωγής θερμότητας και διατηρώντας σταθερή λειτουργία ακόμη και υπό υψηλή θερμοκρασία, βαρύ φορτίο ή σκληρές συνθήκες, επεκτείνοντας αποτελεσματικά τη διάρκεια ζωής του εξοπλισμού.

Σχεδιασμός συμπαγούς δομής:Οι S11 Compact Substation Electrical Oil Immersed Transformers είναι ειδικά σχεδιασμένοι για συμπαγείς υποσταθμούς, με μικρό αποτύπωμα και συμπαγή δομή που διευκολύνει την εύκολη εγκατάσταση και συντήρηση. Είναι ιδιαίτερα κατάλληλα για εσωτερικούς ή εξωτερικούς χώρους διανομής ηλεκτρικής ενέργειας όπου ο χώρος είναι υψηλός.

Υψηλή αξιοπιστία και ασφάλεια:η πλήρως στεγανοποιημένη δομή αποτρέπει αποτελεσματικά την οξείδωση του λαδιού και την είσοδο υγρασίας, παρέχοντας εξαιρετική απόδοση μόνωσης και αντοχή σε βραχυκύκλωμα, εξασφαλίζοντας μακροχρόνια ασφαλή και σταθερή λειτουργία κάτω από πολύπλοκες συνθήκες δικτύου.

Εφαρμογή

Συνθήκες κανονικής λειτουργίας μετασχηματιστή

1. Το ύψος πάνω από την επιφάνεια της θάλασσας είναι κάτω από 1000 m.

2. Θερμοκρασία περιβάλλοντος.

3. Υψηλότερη θερμοκρασία αέρα +40°C;

4. Υψηλότερη ημερήσια μέση θερμοκρασία αέρα+30°C.

5. Υψηλότερη ετήσια μέση θερμοκρασία αέρα +20°C.

6. Χαμηλότερη εξωτερική θερμοκρασία αέρα -25°C;

Κύρια σενάρια εφαρμογής

Αστικά Δίκτυα Διανομής Ενέργειας:Κατάλληλος για συμπαγείς υποσταθμούς σε κατοικημένες περιοχές, εμπορικές περιοχές και βιομηχανικά πάρκα, ικανοποιώντας τη ζήτηση ισχύος υψηλής πυκνότητας.

Έργα Νέας Ενέργειας:Οι μετασχηματιστές S11 Compact Substation Electrical Immersed Oil χρησιμοποιούνται ευρέως στα στάδια αναβάθμισης ή διανομής συστημάτων παραγωγής φωτοβολταϊκών και αιολικής ενέργειας, ικανά να αντέχουν σε σκληρά εξωτερικά περιβάλλοντα.

Κατασκευή υποδομών:Κατάλληλο για τοποθεσίες με υψηλές απαιτήσεις αξιοπιστίας τροφοδοσίας, όπως αεροδρόμια, μετρό, νοσοκομεία και κέντρα δεδομένων.

Προσωρινή και τροφοδοσία έκτακτης ανάγκης:Συμπαγής δομή, εύκολη στη μεταφορά, κατάλληλη για προσωρινούς υποσταθμούς ή σενάρια επισκευής έκτακτης ανάγκης.

Παράμετρος προϊόντος (Προδιαγραφές)

Σύγκριση μετασχηματιστή S11 VS S13

Η επιλογή του σωστού μετασχηματιστή διανομής εξαρτάται από τους στόχους ενεργειακής απόδοσης του έργου σας, τον προϋπολογισμό και το μακροπρόθεσμο λειτουργικό κόστος. Και οι δύο μετασχηματιστές βυθισμένου σε λάδι S11 και S13 χρησιμοποιούνται ευρέως στα συστήματα διανομής ισχύος, αλλά έχουν σχεδιαστεί για διαφορετικές προτεραιότητες απόδοσης.

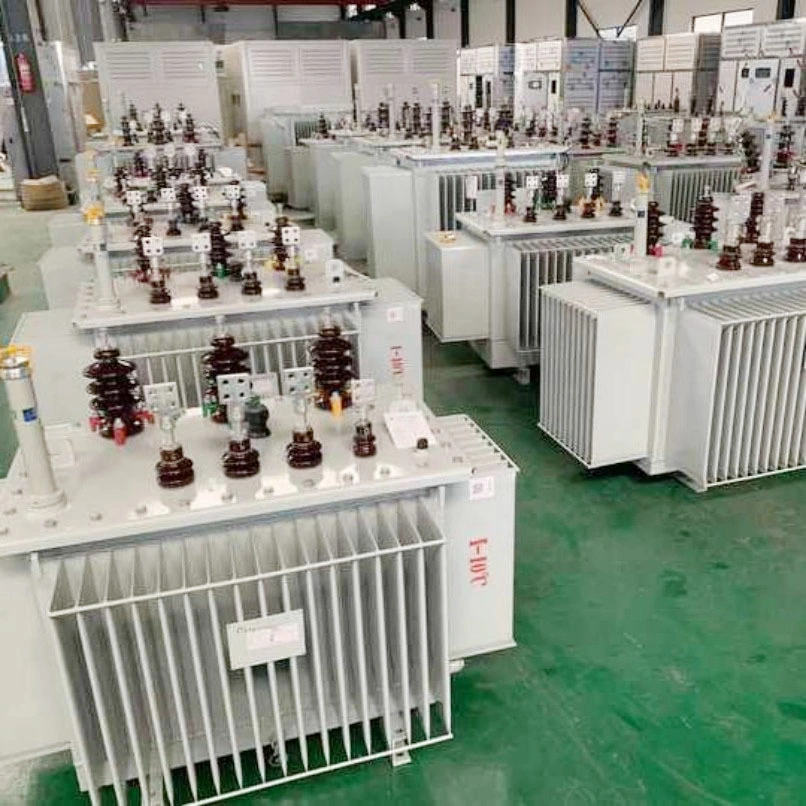

Στοιχεία Παραγωγής

Βασικό Υλικό και Διαδικασία

Ο πυρήνας S11 Compact Substation Electrical Oil Immersed Transformers είναι κατασκευασμένος με χρήση χάλυβα πυριτίου υψηλής διαπερατότητας ψυχρής έλασης προσανατολισμένου σε κόκκους. Η πλαστικοποίηση του πυρήνα κόβεται με ακρίβεια και στοιβάζεται αυτόματα για να εξασφαλίσει σφιχτές αρθρώσεις και ομοιόμορφες μαγνητικές διαδρομές, ελαχιστοποιώντας θεμελιωδώς το ρεύμα χωρίς φορτίο και τις απώλειες αδέσποτων.

Δομή περιελίξεων

Τόσο τα τυλίγματα υψηλής όσο και χαμηλής τάσης χρησιμοποιούν χάλκινους αγωγούς χωρίς οξυγόνο για υψηλή ηλεκτρική αγωγιμότητα και χαμηλές απώλειες αντίστασης. Επιπλέον, οι περιελίξεις χαμηλής τάσης υιοθετούν μια διαμόρφωση περιέλιξης φύλλου με ομοιόμορφη μόνωση μεταξύ των στρωμάτων, η οποία ενισχύει σημαντικά την αντοχή σε βραχυκύκλωμα.

Σύστημα μόνωσης

Υψηλής ποιότητας ορυκτό μονωτικό λάδι ή προαιρετικά, φιλικό προς το περιβάλλον μονωτικό υγρό υψηλής πυρκαγιάς, χρησιμοποιείται για την παροχή εξαιρετικής διηλεκτρικής αντοχής και χημικής σταθερότητας. Το σύστημα μόνωσης λαδιού υφίσταται αυστηρές διαδικασίες ξήρανσης και πλήρωσης λαδιού υπό κενό για να διασφαλιστεί ότι δεν παραμένουν υπολειμματικές φυσαλίδες αέρα, επιτυγχάνοντας τάση έναρξης μερικής εκφόρτισης πολύ πάνω από τις τυπικές απαιτήσεις, διασφαλίζοντας έτσι μακροπρόθεσμη λειτουργική αξιοπιστία.

Στοιχεία Στατικής Σχεδιασμού

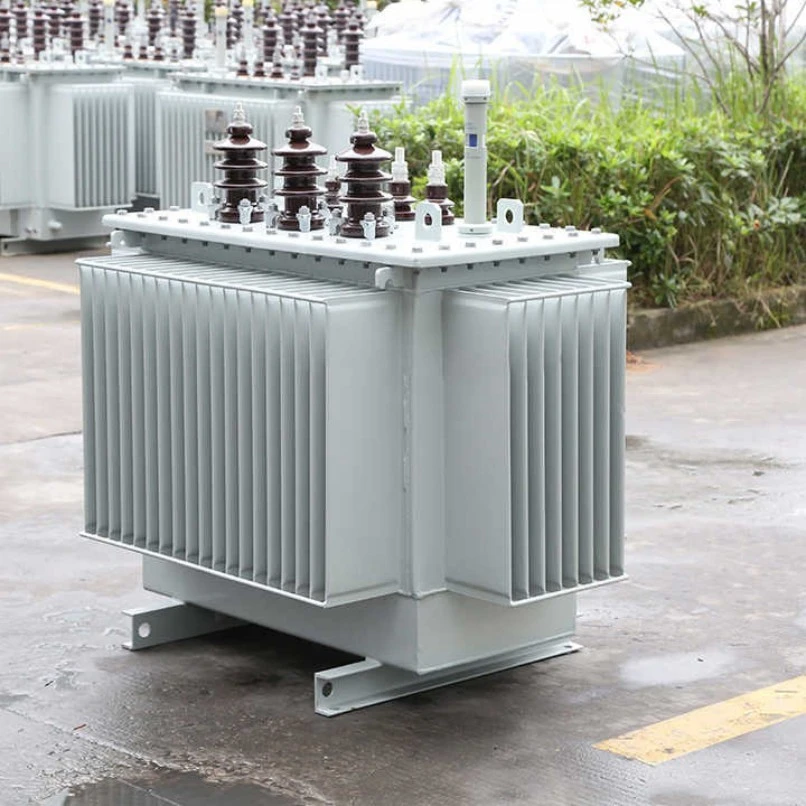

Δεξαμενή και Στεγανοποιητική Δομή

Η δεξαμενή ενσωματώνει κυματοειδές πάνελ ή ενσωματωμένο σχέδιο καλοριφέρ τύπου πτερυγίου, που ικανοποιεί τις απαιτήσεις ψύξης ενώ παρέχει ελαστική ευελιξία για αυτόματη προσαρμογή των διακυμάνσεων του όγκου λαδιού. Η πλήρως σφραγισμένη κατασκευή είναι εξοπλισμένη με βαλβίδα εκτόνωσης πίεσης και δείκτη στάθμης λαδιού, αποτρέποντας την επαφή μεταξύ του λαδιού και του αέρα του περιβάλλοντος, αποφεύγοντας έτσι την οξείδωση και την απορρόφηση υγρασίας και επεκτείνοντας τα διαστήματα αντικατάστασης λαδιού.

Συμπαγής ολοκληρωμένος σχεδιασμός

Βελτιστοποιημένοι για εφαρμογές συμπαγούς υποσταθμού, οι μετασχηματιστές S11 Compact Substation Electrical Oil Immersed Transformers επιτρέπουν την προεγκατεστημένη ενσωμάτωση με πίνακες διανομής υψηλής τάσης και χαμηλής τάσης. Οι εξωτερικές διαστάσεις υπολογίζονται επακριβώς για να ελαχιστοποιούν το αποτύπωμα ενώ πληρούν τις απαιτήσεις ηλεκτρικής απόστασης και μόνωσης. Τα ωτία ανύψωσης, οι οπές στερέωσης βάσης και οι μέθοδοι εισόδου καλωδίων είναι τυποποιημένες για να διευκολύνουν την ταχεία επιτόπια εγκατάσταση και σύνδεση.

Διαμόρφωση προστασίας και ελέγχου

Παρακολούθηση και προστασία θερμοκρασίας

Ένας μετρητής θερμοκρασίας λαδιού και ένας δείκτης θερμοκρασίας περιέλιξης παρέχονται στάνταρ, επιτρέποντας την παρακολούθηση της θερμοκρασίας σε πραγματικό χρόνο και προσφέροντας ρυθμιζόμενες επαφές συναγερμού και διακοπής. Για μετασχηματιστές υψηλής χωρητικότητας, ένα προαιρετικό σύστημα μέτρησης θερμοκρασίας με οπτικές ίνες επιτρέπει την ακριβή παρακολούθηση των θερμοκρασιών των hotpots περιέλιξης, παρέχοντας υποστήριξη δεδομένων για δυναμική διαχείριση φορτίου.

Προστασία πίεσης και στάθμης λαδιού

Εγκαθίσταται μια βαλβίδα εκτόνωσης πίεσης για αυτόματη απελευθέρωση της πίεσης σε περίπτωση μη φυσιολογικής πίεσης στο εσωτερικό της δεξαμενής, αποτρέποντας την παραμόρφωση ή τη ρήξη. Ο μετρητής στάθμης λαδιού διαθέτει λειτουργία συναγερμού χαμηλής στάθμης λαδιού, που επιτρέπει την έγκαιρη επέμβαση συντήρησης ή ανίχνευση διαρροών.

Διασφάλιση Ποιότητας και Δοκιμών

Κάθε μετασχηματιστής υποβάλλεται σε εκτενείς δοκιμές τύπου και δοκιμές ρουτίνας πριν από την παράδοση, συμπεριλαμβανομένων δοκιμών απώλειας χωρίς φορτίο και απώλειας φορτίου, δοκιμών σύνθετης αντίστασης βραχυκυκλώματος, δοκιμών αντοχής σε επαγόμενη υπέρταση, δοκιμές μερικής εκφόρτισης και δοκιμές παλμών κεραυνού. Όλοι οι βασικοί δείκτες απόδοσης υπερβαίνουν τις απαιτήσεις τόσο των εθνικών προτύπων όσο και των προδιαγραφών IEC, εξασφαλίζοντας μακροπρόθεσμη σταθερή λειτουργία υπό περίπλοκες συνθήκες πεδίου.

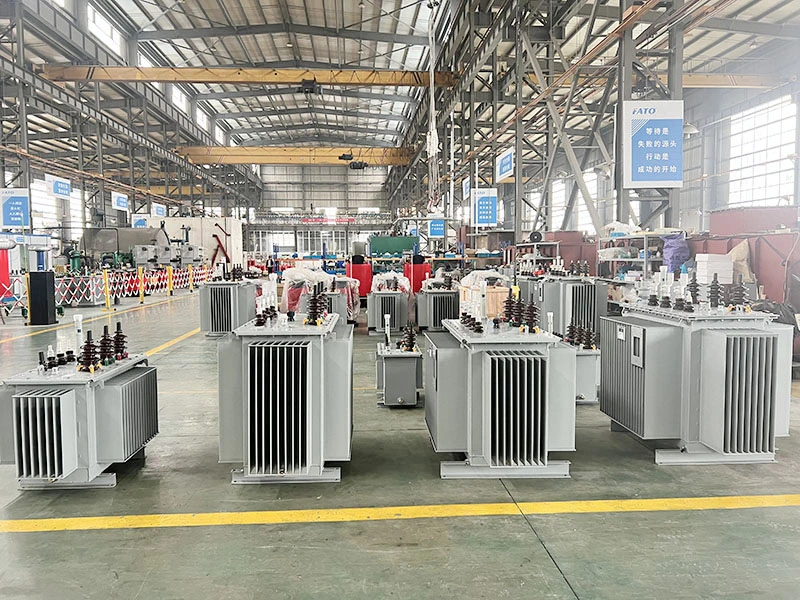

Γιατί να επιλέξετε το Lugao Power;

Με προηγμένες κατασκευαστικές δυνατότητες και ένα αυστηρό σύστημα διαχείρισης ποιότητας, η Lugao Power παρέχει αξιόπιστες λύσεις εξοπλισμού διανομής ενέργειας σε πελάτες σε όλο τον κόσμο.

Εξειδικευμένος Κατασκευαστής— Η Lugao διαθέτει πάνω από 10 χρόνια εμπειρίας στον τομέα του εξοπλισμού μεταφοράς και διανομής ηλεκτρικής ενέργειας, με εξειδίκευση στο σχεδιασμό και την κατασκευή μετασχηματιστών βυθισμένων στο λάδι,μετασχηματιστές ξηρού τύπου, προκατασκευασμένοι υποσταθμοί και συσκευές μεταγωγής μέσης και υψηλής τάσης.

Αυστηρός Ποιοτικός Έλεγχος— Κάθε μετασχηματιστής βυθισμένος στο λάδι της σειράς S11 υποβάλλεται σε ολοκληρωμένες δοκιμές ρουτίνας πριν φύγει από το εργοστάσιο, συμπεριλαμβανομένων δοκιμών χωρίς φορτίο και απώλειας φορτίου, δοκιμές αντίστασης μόνωσης, μετρήσεις αντίστασης περιέλιξης, δοκιμές τάσης αντοχής σε διηλεκτρικό και εργοστασιακές επιθεωρήσεις αποδοχής, για να διασφαλιστεί η αξιοπιστία κατά τη λειτουργία επιτόπου.

Προσαρμοσμένες Τεχνικές Λύσεις— Προσφέρουμε υπηρεσίες προσαρμογής για ονομασίες τάσης, χωρητικότητα, ομάδες σύνδεσης, μεθόδους ψύξης, σχέδια περιβλημάτων και διαμορφώσεις εγκατάστασης για την κάλυψη των αναγκών διαφόρων τομέων, συμπεριλαμβανομένων των επιχειρήσεων κοινής ωφέλειας, της βιομηχανίας, των ανανεώσιμων πηγών ενέργειας και έργων υποδομής.

Ενεργειακά αποδοτικός σχεδιασμός— Οι μετασχηματιστές μας κατασκευάζονται χρησιμοποιώντας υψηλής ποιότητας φύλλα πυριτίου με προσανατολισμένους κόκκους ψυχρής έλασης και περιελίξεις χαλκού υψηλής αγωγιμότητας, σχεδιασμένα να μειώνουν την κατανάλωση ενέργειας, να βελτιώνουν τη λειτουργική απόδοση και να μειώνουν το συνολικό κόστος ιδιοκτησίας καθ' όλη τη διάρκεια του κύκλου ζωής.

Συμμόρφωση με τα Διεθνή Πρότυπα—— Τα προϊόντα μας κατασκευάζονται με σύστημα διαχείρισης ποιότητας πιστοποιημένο κατά ISO και συμμορφώνονται με τα IEC, GB και άλλα σχετικά διεθνή πρότυπα. Οι εκθέσεις δοκιμών τύπου και η τεχνική τεκμηρίωση διατίθενται κατόπιν αιτήματος.

Αξιόπιστη παγκόσμια προσφορά—— Με την υποστήριξη μιας έμπειρης ομάδας μηχανικών και εξαγωγών, η Lugao παρέχει στους παγκόσμιους πελάτες τεχνικές συμβουλές, άμεσες προσφορές, ευέλικτες υπηρεσίες OEM/ODM, ασφαλή συσκευασία και ανταποκρινόμενη υποστήριξη μετά την πώληση.

Εξυπηρέτηση μετά την πώληση προϊόντων

1. Αφού εγκατασταθεί και τεθεί σε λειτουργία ο μετασχηματιστής επί τόπου, είναι εγγυημένο ότι δεν έχει διαρροές και ότι η βαφή δεν θα ξεφλουδίσει ή θα ξεθωριάσει. Παρέχεται εγγύηση 5 ετών. Οποιαδήποτε προβλήματα ποιότητας προκύψουν υπό κανονική χρήση εντός της περιόδου εγγύησης θα καλύπτονται από την εγγύηση.

2. Όλοι οι μετασχηματιστές ηλεκτρικού βυθισμένου λαδιού υποσταθμού S11 Compact καλύπτονται από υπηρεσία εφ' όρου ζωής, διασφαλίζοντας την πληρότητα των εξαρτημάτων του προϊόντος.

3. Η διάρκεια ζωής δεν είναι μικρότερη από 30 χρόνια.

4. Σε περίπτωση βλάβης του εξοπλισμού, ο προμηθευτής θα απαντήσει εντός μίας ώρας από τη λήψη της ειδοποίησης από τον αγοραστή και θα αποστείλει το τεχνικό προσωπικό στην τοποθεσία εντός 24 ωρών στο εσωτερικό.

Δέσμευση υπηρεσίας

1. Ο S11 Compact Substation Electrical Oil Immersed Transformer κατασκευάζεται αυστηρά σύμφωνα με τις απαιτήσεις του Συστήματος Διαχείρισης Ποιότητας ISO 9001-2008, διασφαλίζοντας ότι το προϊόν πληροί 100% πρότυπα ποιότητας πριν φύγει από το εργοστάσιο.

2. Η εταιρεία μας παρέχει ολοκληρωμένη υπηρεσία προ-πωλήσεων, πωλήσεων και μετά την πώληση για να εξασφαλίσει την ικανοποίηση των πελατών.

2. Η εταιρεία μας προσφέρει 60 μήνες εγγύηση. Σε περίπτωση οποιουδήποτε ζητήματος ποιότητας, θα επισκευάσουμε ή θα αντικαταστήσουμε το προϊόν χωρίς χρέωση, διασφαλίζοντας 100% ικανοποίηση των πελατών.

Ο σχεδιασμός και η δοκιμή των μετασχηματιστών πρέπει να συμμορφώνονται με τα ακόλουθα πρότυπα:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Προδιαγραφές και τεχνικές απαιτήσεις για μετασχηματιστές ισχύος βυθισμένου σε λάδι》

JB/T3837-2010 《Μέθοδος σύνταξης ονομασιών τύπων για προϊόντα μετασχηματιστών》

GB/T311.1-3.11-97 《Τεχνικές δοκιμών συντονισμού μόνωσης και υψηλής τάσης για εξοπλισμό μετάδοσης και μετασχηματισμού υψηλής τάσης》

GB10237-88 《Επίπεδα μόνωσης και διηλεκτρικές δοκιμές για μετασχηματιστές ισχύος—Εξωτερικές αποστάσεις αέρα μόνωσης》

GB7595-87 《Πρότυπο ποιότητας για λάδι μετασχηματιστή σε υπηρεσία》

GB7328-87 《Μέτρηση στάθμης ήχου για μετασχηματιστές》

GB7534-87 《Μέτρηση μερικής εκφόρτισης》

GB/T15164-94 《Οδηγός φόρτωσης για μετασχηματιστές ισχύος βυθισμένους σε λάδι》

DL/T586-95 《Τεχνικός οδηγός για την εποπτεία κατασκευής χρηστών ηλεκτρικού εξοπλισμού》

GB/T311.1-3.11-97 《Τεχνικές δοκιμών συντονισμού μόνωσης και υψηλής τάσης για εξοπλισμό μετάδοσης και μετασχηματισμού υψηλής τάσης》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Ταξινόμηση ποιότητας προϊόντος για μετασχηματιστές ισχύος βυθισμένου σε λάδι》

ZBK41005-89 《Επίπεδο ήχου μετασχηματιστών 6-220KV》
