Αξιόπιστος κατασκευαστής υποσταθμών αμερικανικού τύπου

Όταν οι πολεοδόμοι αντιμετωπίζουν έλλειψη γης και το αυξανόμενο κόστος των ακινήτων σε οικιστικές κοινότητες, ρωτούν: ποια διαμόρφωση υποσταθμού παρέχει το μικρότερο αποτύπωμα χωρίς να διακυβεύεται η αξιοπιστία των εξωτερικών δικτύων διανομής; Η Lugao Power Co., Ltd. απαντά σε αυτό με τις λύσεις μας American Type Substation , σχεδιασμένες με μια χαρακτηριστική σχεδίαση τριών διαμερισμάτων—τμήματα μετασχηματιστή, υψηλής τάσης και χαμηλής τάσης—με μια πλήρως σφραγισμένη μονάδα μετασχηματιστή βυθισμένου στο λάδι που καταλαμβάνει περίπου το ένα τρίτο έως το ένα πέμπτο του όγκου της Ευρώπης. για αστική κατανομή περιορισμένου χώρου.

Πώς να επιλέξετε μεταξύ αμερικανικού καιΥποσταθμοί Ευρωπαϊκού Τύπουγια το Έργο σας;

Κατά την αξιολόγηση των πιστοποιημένων προμηθευτών Box-Type Transformer Substation , οι ομάδες προμηθειών μηχανικών ρωτούν συχνά: Πρέπει να καθορίζουμε αμερικανικά ή ευρωπαϊκά πρότυπα σχεδιασμού για το δίκτυο διανομής μας; Η απάντηση εξαρτάται από τη διαθέσιμη περιοχή τοποθεσίας, τις τοπικές προτιμήσεις δικτύου και το περιβάλλον εγκατάστασης.

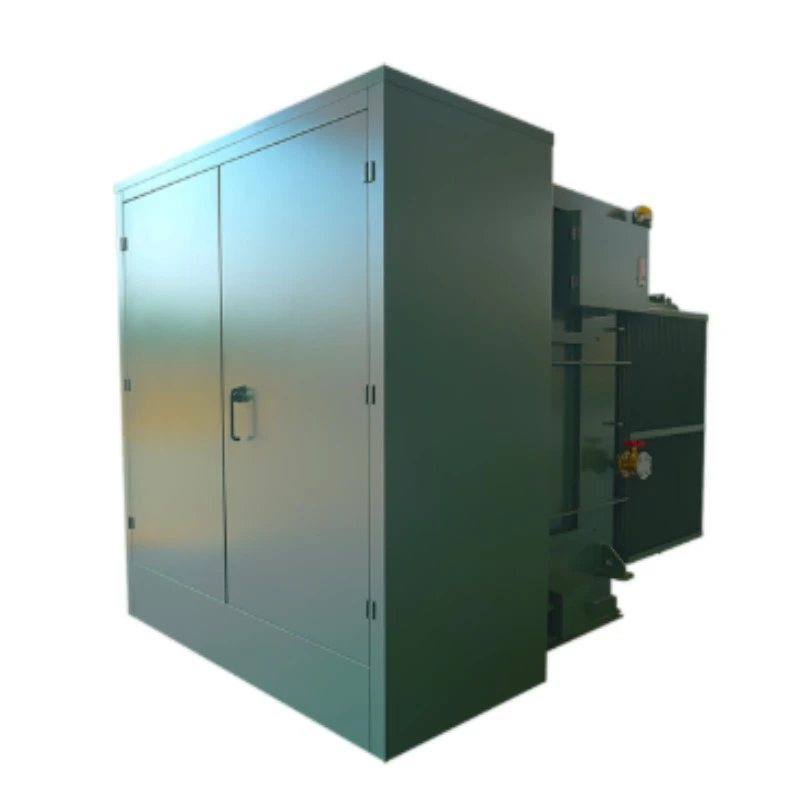

Οι υποσταθμοί αμερικανικού τύπου διαθέτουν μια χαρακτηριστική σχεδίαση τριών διαμερισμάτων—τμήματα μετασχηματιστή, υψηλής τάσης και χαμηλής τάσης—με το διαμέρισμα μετασχηματιστή να χρησιμοποιεί τυπικά μια πλήρως σφραγισμένη μονάδα βυθισμένη στο λάδι. Αυτός ο σχεδιασμός δίνει έμφαση στο συμπαγές αποτύπωμα, προσφέροντας περίπου το ένα τρίτο έως το ένα πέμπτο του όγκου των μονάδων ευρωπαϊκού τύπου ισοδύναμης χωρητικότητας. Ο μειωμένος όγκος το καθιστά ιδιαίτερα κατάλληλο για υπαίθριες εγκαταστάσεις σε οικιστικές κοινότητες, αστικά δίκτυα διανομής και αυλές περιορισμένου χώρου όπου το κόστος γης είναι απαγορευτικό.

Σε αντίθεση με την ευρωπαϊκή σχεδίαση που βασίζεται στο δωμάτιο που δίνει προτεραιότητα στην πρόσβαση στις υπηρεσίες, η διαμόρφωση αμερικανικού τύπου είναι βελτιστοποιημένη για πυκνότητα. Ο σχεδιασμός της σφραγισμένης δεξαμενής εξαλείφει την ανάγκη για εκτεταμένους διαδρόμους συντήρησης, επιτρέποντας την εγκατάσταση σε περιορισμένους χώρους όπως παρυφές του δρόμου, μικρά οικόπεδα χρήσεως ή εντός κατοικιών. Αυτή η απόδοση χώρου μεταφράζεται άμεσα σε σημαντική εξοικονόμηση κόστους απόκτησης γης για προγραμματιστές και επιχειρήσεις κοινής ωφέλειας.

Πώς διασφαλίζει το Lugao τη διηλεκτρική ακεραιότητα σε ένα συμπαγές περίβλημα;

Οι υποσταθμοί αμερικανικού τύπου πρέπει να αντέχουν σε αστραπιαία υπερτάσεις, υπερτάσεις μεταγωγής και συνεχή θερμική καταπόνηση που προκαλείται από φορτίο σε σημαντικά μειωμένο όγκο.ΛουγκάοΟι υποσταθμοί αμερικανικού τύπου έχουν κατασκευαστεί με βάσεις υψηλής διηλεκτρικής επικύρωσης μέσω αυστηρών δοκιμών: αντοχή σε συχνότητα ισχύος στα 42 kV για ένα λεπτό και αντοχή σε κεραυνούς στα 75 kV στην πλευρά της υψηλής τάσης. Αυτά τα όρια πληρούν ή υπερβαίνουν τόσο τα αμερικανικά (ANSI/IEEE) πρότυπα όσο και τα διεθνή πρότυπα, προστατεύοντας τις εσωτερικές περιελίξεις του μετασχηματιστή και τα εξαρτήματα του διανομέα από διαταραχές του δικτύου.



Ο συμπαγής σχεδιασμός απαιτεί ανώτερη θερμική διαχείριση. Η θερμοκρασία πλήρους φορτίου μας αυξάνεται —περίπου 45,1 Κ σε περιελίξεις υψηλής τάσης και 52,9 Κ σε περιελίξεις χαμηλής τάσης—παραμένει σταθερά εντός των προβλεπόμενων ορίων IEEE. Ο σχεδιασμός του περιβλήματος ενσωματώνει βελτιστοποιημένες διαδρομές αερισμού και επιφάνειες απαγωγής θερμότητας που διοχετεύουν ενεργά τη θερμότητα μακριά από κρίσιμα εξαρτήματα, αποτρέποντας τοπικά hotspot που υποβαθμίζουν τη μόνωση του χαρτιού και επιταχύνουν τη γήρανση του λαδιού στο περιβάλλον της σφραγισμένης δεξαμενής.

Ποιες δομικές και περιβαλλοντικές προστασίες είναι ενσωματωμένες;

Εκτεθειμένο σε καιρικές συνθήκες, σκόνη και τυχαίες επιπτώσεις, το συμπαγές περίβλημα του υποσταθμού χρησιμεύει ως η πρώτη άμυνα ενάντια στην υποβάθμιση του περιβάλλοντος. Οι υποσταθμοί αμερικανικού τύπου Lugao επιτυγχάνουν βαθμολογίες προστασίας IP44, παρέχοντας αποτελεσματική αντίσταση έναντι εισόδου στερεών σωματιδίων και πιτσιλίσματα νερού, καθιστώντας τους ιδανικούς για εγκαταστάσεις σε ανοιχτή αυλή που εκτίθενται στα στοιχεία. Κατασκευασμένο από ανθεκτικό στη διάβρωση χάλυβα με αντιδιαβρωτικές επιφανειακές επεξεργασίες, το περίβλημα αντέχει σε ακραίες θερμοκρασίες περιβάλλοντος, υψηλή υγρασία και διαβρωτικές παράκτιες ατμόσφαιρες, εξασφαλίζοντας δομική ακεραιότητα για δεκαετίες λειτουργίας.



Το πλήρως σφραγισμένο διαμέρισμα μετασχηματιστή παρέχει ένα πρόσθετο επίπεδο προστασίας του περιβάλλοντος. Σε αντίθεση με τις συμβατικές μονάδες γεμάτες λάδι που απαιτούν δεξαμενές συντήρησης και αεραγωγούς πυριτικής πηκτής, οι μονάδες αμερικανικού τύπου της Lugao διαθέτουν πλήρως σφραγισμένο σχεδιασμό που αποτρέπει την είσοδο υγρασίας και την οξείδωση λαδιού, εξαλείφοντας τη συντήρηση που σχετίζεται με την αντικατάσταση του εξαερισμού και την πλήρωση λαδιού.

Πώς αντέχει το Lugao Validate βραχυκυκλώματος σε συμπαγή σχέδια;

Τα δίκτυα διανομής αντιμετωπίζουν αναπόφευκτα ρεύματα σφάλματος. Η ικανότητα ενός υποσταθμού να επιβιώνει από αυτά τα συμβάντα χωρίς εσωτερική παραμόρφωση ή ζημιά στη ράβδο είναι αδιαπραγμάτευτη. Οι υποσταθμοί αμερικανικού τύπου Lugao ελέγχονται για αντοχή σε βραχυκύκλωμα—οι χαρακτηρισμοί παραδείγματος περιλαμβάνουν 20 kA RMS στην πλευρά υψηλής τάσης—με επιθεωρήσεις μετά τη δοκιμή που επιβεβαιώνουν την ακεραιότητα της άρθρωσης της ράβδου ζυγού και τη μηδενική δομική παραμόρφωση. Η συμπαγής, άκαμπτη δομή της δεξαμενής ενισχύει πραγματικά τη μηχανική αντοχή ελαχιστοποιώντας τα εσωτερικά ανοίγματα που θα μπορούσαν να εκτραπούν υπό ηλεκτρομαγνητικές δυνάμεις, διασφαλίζοντας τους μηχανικούς του έργου ότι οι υποσταθμοί μας διατηρούν τη σταθερότητα του συστήματος κάτω από τις πιο απαιτητικές συνθήκες σφάλματος.

Ποιες επιλογές χωρητικότητας, τάσης και διαμόρφωσης μπορεί να παρέχει η Lugao;

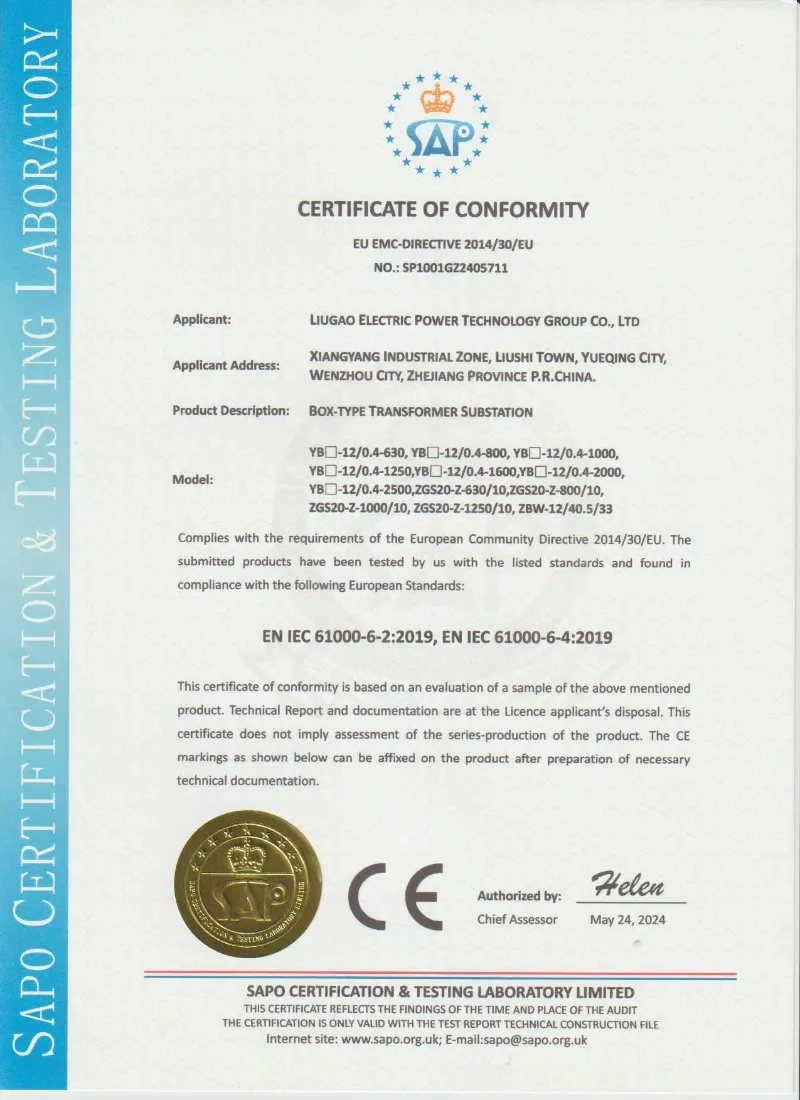

Το πιστοποιημένο κατά ISO9001 και SGS εργαστήριο παραγωγής της Lugao, εξοπλισμένο με επαγγελματικές γραμμές συναρμολόγησης και θέσεις δοκιμών πλήρους ισχύος, κατασκευάζει υποσταθμούς αμερικανικού τύπου σύμφωνα με τα διεθνή πρότυπα ANSI, IEEE, GB, CE και CCC, υποστηρίζοντας άμεση εγκατάσταση plug-and-play χωρίς δαπανηρές τροποποιήσεις τοποθεσίας.

Κατηγορίες Τάσης & Εύρος Ισχύος

Υποσταθμός αμερικανικού τύπου 30kV / 35kV:Σχεδιασμένο για υποσταθμούς διανομής κοινής ωφέλειας, συστήματα συλλεκτών αιολικών πάρκων και βαριές βιομηχανικές ζώνες που απαιτούν μετασχηματισμό μέσης τάσης με στιβαρή αντοχή σε βραχυκύκλωμα και χαμηλά επίπεδα μερικής εκφόρτισης. Διαθέτει τη συμπαγή διάταξη τριών διαμερισμάτων βελτιστοποιημένη για εγκατάσταση σε εξωτερικό χώρο.
Υποσταθμός Smart/Compact Box 24kV (20kV).：Εξοπλισμένο με έξυπνες μονάδες και στις δύο πλευρές HV και LV, που επιτρέπουν τον τηλεχειρισμό, την ανίχνευση, τη σηματοδότηση και τη ρύθμιση για εφαρμογές αυτοματισμού κρατικού δικτύου. Κατάλληλο για αστικά πολυώροφα κτίρια, κατοικίες και δημοτικές υποδομές.
Υποσταθμός Διανομής 11kV / 10kV:Ιδανικό για εμπορικά συγκροτήματα, οικιστικές κοινότητες και έργα ηλεκτροδότησης της υπαίθρου. Διαθέτει κυματοειδές σχέδιο δεξαμενής ή επιλογές μετασχηματιστή ξηρού τύπου, εξαλείφοντας τις απαιτήσεις συντήρησης του συντηρητή και εξασφαλίζοντας αξιόπιστη λειτουργία σε σκληρά εξωτερικά περιβάλλοντα.

Επιλογές μετασχηματιστή και διακοπτών

Το Lugao προσφέρει ευέλικτες εσωτερικές διαμορφώσεις για να ταιριάζουν σε συγκεκριμένες απαιτήσεις του έργου:

· Τύπος μετασχηματιστή: Πλήρως σφραγισμένο με λάδιΕπιλογές (S9, S11, S13, SH15) ή ξηρού τύπου (SCB10, SCB11, SCBH15), που εξυπηρετούν τις προτιμήσεις πυρασφάλειας και περιβάλλοντος. Ο σχεδιασμός της σφραγισμένης δεξαμενής εξαλείφει την ανάγκη συντήρησης λαδιού και συντήρησης αναπνοής.

· Διακόπτης υψηλής τάσης:Ερμάρια XGN15, HXGN17 ή KYN28A με διαμορφώσεις διακόπτη φορτίου ή διακόπτη κενού, υποστηρικτικό δίκτυο δακτυλίου, τερματικό ή διπλή τροφοδοσία ρεύματος.

· Κατανομή χαμηλής τάσης:Εξοπλισμός μεταγωγής GGD, GCS ή MNS με λειτουργίες εισερχόμενης, εξερχόμενης και αντιδραστικής αντιστάθμισης, που υποστηρίζουν δομές τύπου πίνακα ή τοποθετημένες σε ντουλάπι.

Πώς να επιλέξετε τον ιδανικό υποσταθμό αμερικανικού τύπου για αστικές τοποθεσίες περιορισμένου χώρου;

Για παραδοσιακούς υποσταθμούς με άφθονο χώρο δαπέδου, οι συμβατικές εγκαταστάσεις τύπου κτιρίου παραμένουν εφικτές. Ωστόσο, οι αστικές οικιστικές κοινότητες, οι πολυσύχναστες εμπορικές περιοχές και οι εγκαταστάσεις στην άκρη του δρόμου απαιτούν λύσεις βελτιστοποιημένες για το χώρο. Οι υποσταθμοί αμερικανικού τύπου, με τον συμπαγή όγκο τους (το ένα τρίτο έως το ένα πέμπτο των ισοδύναμων ευρωπαϊκού τύπου), είναι ιδιαίτερα κατάλληλοι για αυτές τις εφαρμογές όπου το κόστος γης είναι απαγορευτικό. Το Lugao προσφέρει εξατομικευμένη βελτιστοποίηση αποτυπώματος, μειώνοντας τις συνολικές απαιτήσεις εδάφους με τη χρήση διακοπτών υψηλής πυκνότητας και ενσωματωμένων σχεδίων μετασχηματιστών. Το μειωμένο αποτύπωμα επιτρέπει την εγκατάσταση σε μικρά οικόπεδα κοινής ωφέλειας, εντός συγκροτημάτων κατοικιών ή δίπλα σε δρόμους χωρίς να διαταράσσεται η υπάρχουσα υποδομή.

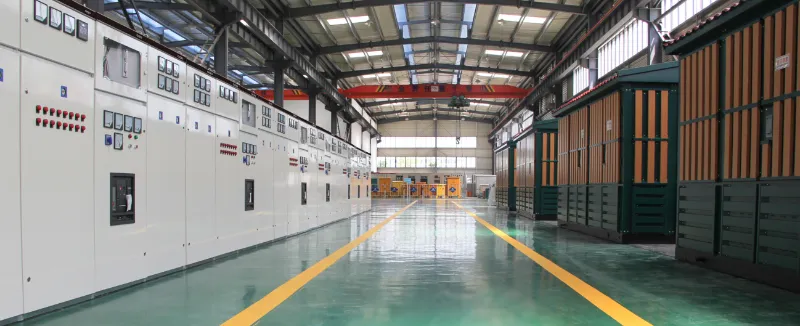

Παρακολουθήστε τη γραμμή παραγωγής μαςΒίντεο

Απολαύστε την αριστεία κατασκευής American Type Substation της Lugao από πρώτο χέρι:
