Γιατί ο μετασχηματιστής βυθισμένος σε λάδι είναι το πλεονέκτημα των ηλεκτρικών δικτύων κλίμακας;

Στην καρδιά κάθε σύγχρονης πόλης, βιομηχανικού συγκροτήματος και περιφερειακού δικτύου ηλεκτρικής ενέργειας, υπάρχει μια σιωπηλή παρουσία που κάνει δυνατή τη σύγχρονη ζωή. Είναι τομετασχηματιστής βυθισμένος σε λάδι— μια συσκευή τόσο θεμελιώδης για τη λειτουργία του ηλεκτρικού δικτύου που η πανταχού παρουσία του το έχει καταστήσει σχεδόν αόρατο στο κοινό. Ωστόσο, χωρίς αυτά τα άλογα εργασίας, η μεταφορά ηλεκτρικής ενέργειας από το εργοστάσιο ηλεκτροπαραγωγής στο σπίτι σας θα ήταν αδύνατο κατόρθωμα. Ο μετασχηματιστής βυθισμένος στο λάδι εκτελεί μια απλή αλλά ουσιαστική λειτουργία: ανεβάζει την τάση για αποτελεσματική μετάδοση σε μεγάλες αποστάσεις και τη μειώνει για ασφαλή κατανάλωση. Αλλά η απλότητα της λειτουργίας του διαψεύδει την εξαιρετική μηχανική που απαιτείται για να γίνει αξιόπιστο, αποτελεσματικό και ανθεκτικό για δεκαετίες.

Τα δίκτυα ηλεκτρικής ενέργειας σε κλίμακα κοινής ωφέλειας βασίζονται σε μετασχηματιστές βυθισμένους στο λάδι για ένα συναρπαστικό σύνολο λόγων: προσφέρουν ανώτερη αξιοπιστία, αποτελεσματική θερμική διαχείριση, εξαιρετική διηλεκτρική αντοχή και αποδεδειγμένο ιστορικό μακροζωίας. Σε αντίθεση με τους μετασχηματιστές ξηρού τύπου, οι οποίοι είναι περιορισμένοι σε τάση και χωρητικότητα, οι μετασχηματιστές βυθισμένοι στο λάδι μπορούν να χειριστούν τα τεράστια επίπεδα ισχύος που απαιτούνται από το δίκτυο. Το λάδι τους εξυπηρετεί έναν διπλό σκοπό: είναι ταυτόχρονα ηλεκτρικός μονωτήρας και ψυκτικό υγρό, διασφαλίζοντας ότι ο μετασχηματιστής μπορεί να λειτουργεί σε πλήρη ισχύ χωρίς υπερθέρμανση. Αυτό το άρθρο θα εξετάσει τους τεχνικούς και οικονομικούς παράγοντες που καθιστούν τον μετασχηματιστή βυθισμένου σε λάδι το αδιαμφισβήτητο δυναμικό των δικτύων ηλεκτρικής ενέργειας σε κλίμακα κοινής ωφέλειας, αναλύοντας το σχεδιασμό, τα συστήματα ψύξης, την αξιοπιστία και τα οικονομικά του κύκλου ζωής.

Πίνακας περιεχομένων

• 1. Τι είναι ένας μετασχηματιστής βυθισμένος σε λάδι και πώς λειτουργεί;
• 2. Γιατί η ψύξη λαδιού είναι ανώτερη για εφαρμογές υψηλής ισχύος;
• 3. Τι κάνει τους μετασχηματιστές βυθισμένου σε λάδι εξαιρετικά αξιόπιστους;
• 4. Πώς προσφέρει ο μετασχηματιστής βυθισμένου σε λάδι 30-40 χρόνια ζωής;
• 5. Ποια είναι τα οικονομικά πλεονεκτήματα των μετασχηματιστών βυθισμένου σε λάδι;
• 6. Συχνές Ερωτήσεις (FAQ)
• 7. Συμπέρασμα

1. Τι είναι ένας μετασχηματιστής βυθισμένος σε λάδι και πώς λειτουργεί;

Ένας μετασχηματιστής βυθισμένος σε λάδι είναι ένας τύπος μετασχηματιστή στον οποίο ο πυρήνας και οι περιελίξεις βυθίζονται σε μια δεξαμενή γεμάτη με λάδι μετασχηματιστή. Το λάδι είναι ένα ειδικά διαμορφωμένο ορυκτέλαιο που είναι ταυτόχρονα ηλεκτρικός μονωτής και ψυκτικό μέσο. Ο μετασχηματιστής λειτουργεί με βάση την αρχή της ηλεκτρομαγνητικής επαγωγής: ένα εναλλασσόμενο ρεύμα στο πρωτεύον τύλιγμα δημιουργεί μια μεταβαλλόμενη μαγνητική ροή στον πυρήνα, η οποία προκαλεί μια τάση στη δευτερεύουσα περιέλιξη. Ο λόγος τάσης καθορίζεται από τον λόγο στροφών μεταξύ του πρωτεύοντος και του δευτερεύοντος τυλίγματος. Σε ένα τυπικό δίκτυο ηλεκτρικής ενέργειας, ένας μετασχηματιστής ανόδου αυξάνει την τάση από το επίπεδο της γεννήτριας (συνήθως 11-22 kV) στα επίπεδα μετάδοσης (115 kV έως 765 kV) και ένας μετασχηματιστής βαθμιαίας μείωσης μειώνει την τάση από τα επίπεδα μετάδοσης στα επίπεδα διανομής (4 kV έως 35 kV).

Ο ρόλος του λαδιού στον μετασχηματιστή είναι διπλός. Πρώτον, παρέχει ηλεκτρική μόνωση μεταξύ των περιελίξεων και της δεξαμενής, αποτρέποντας την ηλεκτρική βλάβη. Η υψηλή διηλεκτρική αντοχή του λαδιού επιτρέπει στον μετασχηματιστή να είναι πιο συμπαγής από ό,τι θα ήταν εάν ήταν μονωμένος με αέρα. Δεύτερον, το λάδι λειτουργεί ως ψυκτικό. Καθώς ο μετασχηματιστής λειτουργεί, παράγεται θερμότητα στον πυρήνα και τις περιελίξεις λόγω των απωλειών I²R (απώλειες χαλκού) και της υστέρησης και των απωλειών δινορευμάτων (απώλειες σιδήρου). Το λάδι απορροφά αυτή τη θερμότητα και κυκλοφορεί, μεταφέροντάς τη στα τοιχώματα της δεξαμενής όπου διαχέεται στον περιβάλλοντα αέρα. Αυτό το φαινόμενο ψύξης είναι απαραίτητο για να λειτουργεί ο μετασχηματιστής με την πλήρη ονομαστική του χωρητικότητα χωρίς υπερθέρμανση.

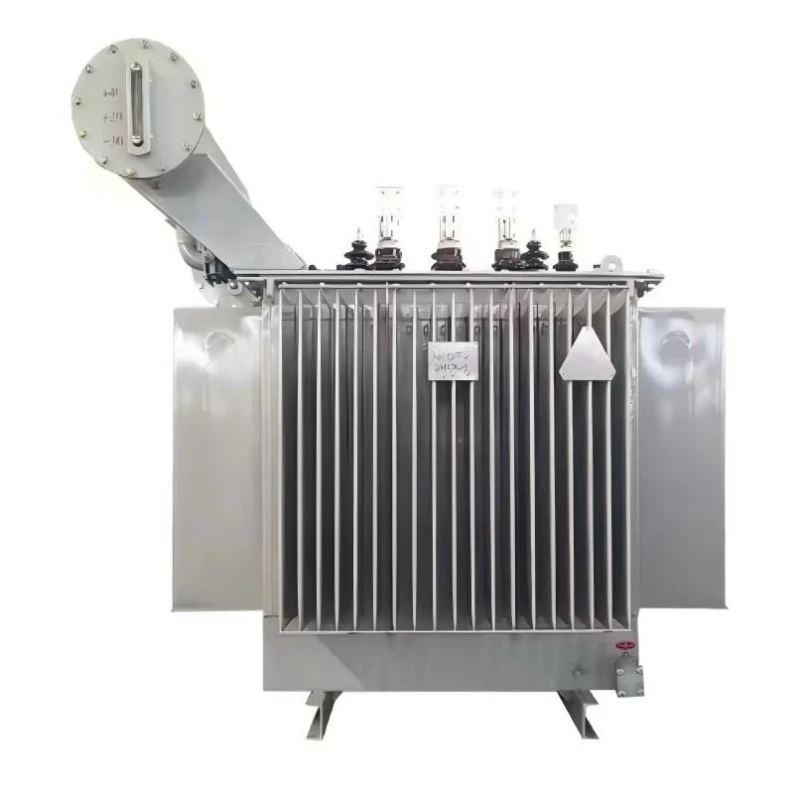

Ο μετασχηματιστής βυθισμένος σε λάδι είναι η κυρίαρχη τεχνολογία για εφαρμογές υψηλής τάσης και υψηλής ισχύος. ΣτοLugao Power Co., Ltd., κατασκευάζουμε μετασχηματιστή βυθισμένου σε λάδι που πληρούν τα πιο αυστηρά διεθνή πρότυπα. Τα τυπικά εξαρτήματα ενός μετασχηματιστή βυθισμένου σε λάδι περιλαμβάνουν: τον πυρήνα (συνήθως κατασκευασμένος από χάλυβας πυριτίου με κόκκους), τις περιελίξεις (συνήθως χαλκός ή αλουμίνιο), τη δεξαμενή λαδιού, τους δακτυλίους (για τη σύνδεση των περιελίξεων στο εξωτερικό κύκλωμα), τον συντηρητή (δεξαμενή διαστολής για τη διαστολή λαδιού), τον αναπνευστήρα (για να επιτρέπεται η είσοδος και έξοδος του αέρα στο σύστημα συντήρησης και ανεμιστήρες). Ο σχεδιασμός και η κατασκευή αυτών των εξαρτημάτων είναι ζωτικής σημασίας για την απόδοση και τη μακροζωία του μετασχηματιστή. Το εργοστάσιό μας έχει τελειοποιήσει αυτά τα σχεδιαστικά στοιχεία εδώ και δεκαετίες, διασφαλίζοντας ότι ο μετασχηματιστής μας με βυθισμένο λάδι παρέχει αξιόπιστη απόδοση στις πιο απαιτητικές εφαρμογές δικτύου.

2. Γιατί η ψύξη λαδιού είναι ανώτερη για εφαρμογές υψηλής ισχύος;

Το σύστημα ψύξης ενός μετασχηματιστή είναι κρίσιμο για τη λειτουργία του. Καθώς ο μετασχηματιστής μετατρέπει την ηλεκτρική ενέργεια, ένα μέρος χάνεται ως θερμότητα. Αυτή η θερμότητα πρέπει να αφαιρεθεί για να αποτραπεί η υπέρβαση της θερμοκρασίας του μετασχηματιστή από τα όρια σχεδιασμού του. Σε έναν μετασχηματιστή βυθισμένου σε λάδι, το λάδι χρησιμεύει ως το κύριο ψυκτικό μέσο. Η ανώτερη θερμική αγωγιμότητα και η ειδική θερμική ικανότητα του λαδιού του επιτρέπουν να απορροφά και να μεταφέρει αποτελεσματικά τη θερμότητα μακριά από τον πυρήνα και τις περιελίξεις. Η διαδικασία ψύξης καθοδηγείται από τη φυσική μεταφορά: καθώς το λάδι θερμαίνεται, γίνεται λιγότερο πυκνό και ανεβαίνει, ενώ το πιο ψυχρό λάδι κατεβαίνει για να πάρει τη θέση του. Αυτό δημιουργεί μια φυσική κυκλοφορία που διανέμει τη θερμότητα σε όλο τον μετασχηματιστή.

Υπάρχουν διάφοροι τύποι συστημάτων ψύξης που χρησιμοποιούνται για μετασχηματιστές βυθισμένους στο λάδι:

• ONAN (Oil Natural, Air Natural):Αυτός είναι ο απλούστερος τύπος ψύξης, που βασίζεται στη φυσική μεταφορά του λαδιού και στη φυσική μεταφορά του αέρα πάνω από την επιφάνεια της δεξαμενής. Η θερμότητα μεταφέρεται από το λάδι στα τοιχώματα της δεξαμενής και στη συνέχεια στον περιβάλλοντα αέρα. Η ψύξη ONAN είναι κατάλληλη για μικρότερους μετασχηματιστές.
• ONAF (Oil Natural, Air Forced):Αυτό το σύστημα χρησιμοποιεί ανεμιστήρες για να πιέσει αέρα πάνω από την επιφάνεια της δεξαμενής και τα καλοριφέρ, αυξάνοντας τον ρυθμό μεταφοράς θερμότητας. Η ψύξη ONAF χρησιμοποιείται για μεγαλύτερους μετασχηματιστές και μπορεί να αυξήσει τη χωρητικότητα του μετασχηματιστή έως και 33%.
• OFAF (Oil Forced, Air Forced):Αυτό το σύστημα χρησιμοποιεί αντλίες λαδιού για την κυκλοφορία του λαδιού μέσω των καλοριφέρ και ανεμιστήρες για να πιέσουν αέρα πάνω από τα καλοριφέρ. Η ψύξη OFAF χρησιμοποιείται για τους μεγαλύτερους μετασχηματιστές, παρέχοντας μέγιστη ικανότητα ψύξης.
• ODAF (Oil Directed, Air Forced):Αυτό είναι το πιο προηγμένο σύστημα ψύξης, όπου το λάδι κατευθύνεται μέσω των περιελίξεων μέσω αντλιών για να παρέχει την πιο αποτελεσματική ψύξη. Η ψύξη ODAF χρησιμοποιείται για τους μεγαλύτερους και πιο βαριά φορτισμένους μετασχηματιστές.

Η επιλογή του συστήματος ψύξης εξαρτάται από τη βαθμολογία του μετασχηματιστή, τη θερμοκρασία περιβάλλοντος και το προφίλ φορτίου. Η αποτελεσματικότητα του συστήματος ψύξης είναι ένας κρίσιμος παράγοντας για τον προσδιορισμό της χωρητικότητας του μετασχηματιστή και της ικανότητάς του να χειρίζεται υπερφορτώσεις. Ένας μετασχηματιστής με σύστημα ψύξης υψηλής απόδοσης μπορεί να λειτουργήσει με υψηλότερο συντελεστή φορτίου χωρίς να υπερβαίνει τα όρια θερμοκρασίας του. Στη Lugao Power Co., Ltd., σχεδιάζουμε τον εμβαπτισμένο σε λάδι μετασχηματιστή μας με συστήματα ψύξης που είναι βελτιστοποιημένα για τη συγκεκριμένη εφαρμογή, διασφαλίζοντας ότι ο μετασχηματιστής μπορεί να προσφέρει την πλήρη ονομαστική του χωρητικότητα υπό τις πιο απαιτητικές συνθήκες.

Ο παρακάτω πίνακας συνοψίζει τα βασικά χαρακτηριστικά των διαφόρων συστημάτων ψύξης:

Η ικανότητα του λαδιού να αφαιρεί αποτελεσματικά τη θερμότητα από τον πυρήνα και τις περιελίξεις του μετασχηματιστή είναι ένας από τους βασικούς λόγους για τους οποίους ο μετασχηματιστής βυθισμένος στο λάδι είναι η προτιμώμενη επιλογή για εφαρμογές σε κλίμακα χρησιμότητας. Το λάδι λειτουργεί επίσης ως μέσο απόσβεσης, απορροφώντας τους μηχανικούς κραδασμούς και μειώνοντας τον θόρυβο.

3. Τι κάνει τους μετασχηματιστές βυθισμένου σε λάδι εξαιρετικά αξιόπιστους;

Η αξιοπιστία του λαδιού μετασχηματιστή είναι ο ακρογωνιαίος λίθος της κυριαρχίας του στο ηλεκτρικό δίκτυο. Μια βλάβη μετασχηματιστή είναι ένα καταστροφικό γεγονός, που οδηγεί σε διακοπές ρεύματος, δαπανηρές επισκευές και πιθανούς κινδύνους για την ασφάλεια. Ο σχεδιασμός και η κατασκευή του μετασχηματιστή βυθισμένου σε λάδι αποσκοπούν ειδικά στη μεγιστοποίηση της αξιοπιστίας. Το λάδι παρέχει ένα καθαρό, αδρανές περιβάλλον για τις περιελίξεις, προστατεύοντάς τις από την υγρασία, τη σκόνη και άλλους ρύπους. Το λάδι λειτουργεί επίσης ως σύστημα έγκαιρης προειδοποίησης: η ανάλυση διαλυμένου αερίου (DGA) του λαδιού μπορεί να ανιχνεύσει αρχικές βλάβες, επιτρέποντας την προληπτική συντήρηση πριν συμβεί μια αστοχία.

Πολλά βασικά χαρακτηριστικά σχεδιασμού συμβάλλουν στην αξιοπιστία του μετασχηματιστή βυθισμένου σε λάδι:

• Στιβαρή μόνωση:Το λάδι παρέχει υψηλή διηλεκτρική αντοχή, αποτρέποντας την ηλεκτρική βλάβη μεταξύ των περιελίξεων. Η μόνωση χαρτιού στις περιελίξεις είναι επίσης εμποτισμένη με λάδι, ενισχύοντας τη διηλεκτρική του αντοχή. Ο συνδυασμός μόνωσης χαρτιού και λαδιού είναι γνωστός ως σύστημα μόνωσης «χαρτί-λαδιού» και είναι το πιο αξιόπιστο σύστημα μόνωσης για μετασχηματιστές υψηλής τάσης.
• Σφραγισμένη κατασκευή:Η δεξαμενή του μετασχηματιστή είναι σφραγισμένη για να αποτραπεί η είσοδος υγρασίας και οξυγόνου, τα οποία μπορούν να υποβαθμίσουν τη μόνωση λαδιού και χαρτιού. Ο συντηρητής (ένα δοχείο διαστολής) συνδέεται με την κύρια δεξαμενή και είναι μερικώς γεμάτος με λάδι, παρέχοντας ένα σφραγισμένο περιβάλλον. Ο αναπνευστήρας επιτρέπει στον αέρα να εισέρχεται και να εξέρχεται από τον συντηρητή, αλλά περιέχει ένα αποξηραντικό για την απομάκρυνση της υγρασίας από τον αέρα.
• Δυνατότητα υπερφόρτωσης:Οι μετασχηματιστές βυθισμένοι σε λάδι έχουν σημαντική ικανότητα υπερφόρτωσης. Το λάδι λειτουργεί ως θερμικός ρυθμιστής, απορροφώντας τη θερμότητα σε περιόδους υψηλού φορτίου και απελευθερώνοντάς την όταν μειώνεται το φορτίο. Αυτό επιτρέπει στον μετασχηματιστή να χειρίζεται βραχυπρόθεσμες υπερφορτώσεις χωρίς να υπερβαίνει τα όρια θερμοκρασίας του. Η ικανότητα υπερφόρτωσης είναι ιδιαίτερα σημαντική σε ένα πλέγμα όπου τα φορτία μπορεί να ποικίλλουν απρόβλεπτα.
• Παρακολούθηση κατάστασης:Το λάδι μπορεί να δειγματιστεί και να αναλυθεί για να εκτιμηθεί η κατάσταση του μετασχηματιστή. Η ανάλυση διαλυμένων αερίων (DGA) είναι η πιο σημαντική τεχνική παρακολούθησης της κατάστασης. Τα αέρια που διαλύονται στο λάδι παρέχουν ένδειξη του τύπου και της σοβαρότητας οποιουδήποτε σφάλματος. Με την τακτική παρακολούθηση του λαδιού, τα πιθανά προβλήματα μπορούν να εντοπιστούν έγκαιρα, επιτρέποντας τη λήψη διορθωτικών μέτρων πριν συμβεί μια αστοχία.

Η αξιοπιστία του μετασχηματιστή βυθισμένου σε λάδι έχει αποδειχθεί εδώ και δεκαετίες υπηρεσίας. Πολλοί μετασχηματιστές βυθισμένοι στο λάδι λειτουργούν για περισσότερα από 40 χρόνια, με μόνο τη συνήθη συντήρηση. Η στιβαρή κατασκευή του μετασχηματιστή, σε συνδυασμό με την ικανότητά του να συντηρείται στο χωράφι, τον καθιστά αξιόπιστο πλεονέκτημα για κάθε κοινή χρήση. Στο Lugao, σχεδιάζουμε τον μετασχηματιστή μας με βυθισμένο λάδι για τα υψηλότερα επίπεδα αξιοπιστίας. Οι μετασχηματιστές μας κατασκευάζονται με υλικά υψηλής ποιότητας και υποβάλλονται σε αυστηρές δοκιμές, συμπεριλαμβανομένων διηλεκτρικών δοκιμών, δοκιμών βραχυκυκλώματος και θερμικών δοκιμών, για να διασφαλιστεί ότι θα αποδίδουν αξιόπιστα κάτω από όλες τις συνθήκες λειτουργίας.

Ο παρακάτω πίνακας δείχνει την τυπική διάρκεια ζωής των διαφόρων εξαρτημάτων του μετασχηματιστή και τους παράγοντες που επηρεάζουν τη μακροζωία τους.

Η αξιοπιστία του βυθισμένου σε λάδι μετασχηματιστή είναι άμεσο αποτέλεσμα του στιβαρού σχεδιασμού του, των προστατευτικών ιδιοτήτων του λαδιού και της ικανότητας παρακολούθησης της κατάστασής του. Αυτοί οι παράγοντες συνδυάζονται για να κάνουν τον μετασχηματιστή βυθισμένου σε λάδι την πιο αξιόπιστη τεχνολογία για δίκτυα ηλεκτρικής ενέργειας σε κλίμακα κοινής ωφέλειας.

4. Πώς προσφέρει ο μετασχηματιστής βυθισμένου σε λάδι 30-40 χρόνια ζωής;

Η μεγάλη διάρκεια ζωής του μετασχηματιστή βυθισμένου στο λάδι είναι απόδειξη του στιβαρού σχεδιασμού του και της εγγενούς αντοχής των εξαρτημάτων του. Ένας καλά σχεδιασμένος και σωστά συντηρημένος μετασχηματιστής βυθισμένος στο λάδι μπορεί να λειτουργήσει αξιόπιστα για 30 έως 40 χρόνια, και σε ορισμένες περιπτώσεις, ακόμη περισσότερο. Το κλειδί για αυτή τη μακροζωία βρίσκεται στην προστασία που παρέχει το λάδι και στην ικανότητα διατήρησης της κατάστασης του μετασχηματιστή κατά τη διάρκεια ζωής του. Ο διπλός ρόλος του λαδιού ως μονωτή και ψυκτικού υγρού, σε συνδυασμό με την στεγανοποιημένη κατασκευή, δημιουργεί ένα περιβάλλον που προστατεύει τον πυρήνα και τις περιελίξεις από τις επιβλαβείς επιπτώσεις της υγρασίας, του οξυγόνου και της μόλυνσης.

Η διάρκεια ζωής ενός μετασχηματιστή βυθισμένου σε λάδι καθορίζεται τυπικά από την κατάσταση του συστήματος μόνωσής του, το οποίο αποτελείται από τη μόνωση χαρτιού και το λάδι. Η μόνωση του χαρτιού υποβαθμίζεται με την πάροδο του χρόνου λόγω θερμικών, μηχανικών και χημικών καταπονήσεων. Ο ρυθμός υποβάθμισης διέπεται από την εξίσωση Arrhenius: η διάρκεια ζωής της μόνωσης μειώνεται στο μισό για κάθε αύξηση της θερμοκρασίας λειτουργίας κατά 8-10°C. Επομένως, ο έλεγχος της θερμοκρασίας του μετασχηματιστή είναι απαραίτητος για τη μεγιστοποίηση της διάρκειας ζωής του. Το σύστημα ψύξης λαδιού είναι κρίσιμο για τη διαχείριση της θερμοκρασίας. Το λάδι διαχέει τη θερμότητα που παράγεται από τον πυρήνα και τις περιελίξεις, διατηρώντας τη θερμοκρασία μόνωσης εντός αποδεκτών ορίων.

Ένας άλλος παράγοντας που επηρεάζει τη διάρκεια ζωής ενός μετασχηματιστή βυθισμένου σε λάδι είναι η κατάσταση του ίδιου του λαδιού. Το λάδι μπορεί να μολυνθεί με υγρασία και οξυγόνο με την πάροδο του χρόνου. Η υγρασία μειώνει τη διηλεκτρική αντοχή του λαδιού και επιταχύνει τη γήρανση της μόνωσης του χαρτιού. Το οξυγόνο προκαλεί την οξείδωση του λαδιού, σχηματίζοντας οξέα και λάσπη που μπορεί να υποβαθμίσουν περαιτέρω τη μόνωση. Η τακτική δοκιμή λαδιού είναι απαραίτητη για την παρακολούθηση της κατάστασης του λαδιού. Το φιλτράρισμα και η επεξεργασία λαδιού μπορεί να αφαιρέσει την υγρασία και τους ρύπους, αποκαθιστώντας τις ιδιότητες του λαδιού και παρατείνοντας τη διάρκεια ζωής του μετασχηματιστή. Σε πολλές περιπτώσεις, το λάδι μπορεί να αντικατασταθεί πλήρως, επαναφέροντας τον μετασχηματιστή σε σχεδόν νέα κατάσταση.

Εκτός από το λάδι και τη μόνωση, τα άλλα εξαρτήματα του μετασχηματιστή μπορούν επίσης να συντηρηθούν ή να αντικατασταθούν για να παραταθεί η διάρκεια ζωής του. Για παράδειγμα, οι δακτύλιοι, το σύστημα ψύξης και ο εναλλάκτης βρύσης μπορούν όλα να αντικατασταθούν ή να ανακαινιστούν. Αυτή η αρθρωτότητα επιτρέπει να επεκταθεί σημαντικά η διάρκεια ζωής του μετασχηματιστή πέρα ​​από τη διάρκεια ζωής των επιμέρους εξαρτημάτων του. Στο Lugao, σχεδιάζουμε τον εμβαπτισμένο σε λάδι μετασχηματιστή μας έχοντας κατά νου τη δυνατότητα συντήρησης. Οι μετασχηματιστές μας διαθέτουν εύκολη πρόσβαση σε κρίσιμα εξαρτήματα και τυπικές διεπαφές για ανταλλακτικά. Αυτό διασφαλίζει ότι οι πελάτες μας μπορούν να διατηρήσουν τους μετασχηματιστές τους σε λειτουργία για δεκαετίες.

5. Ποια είναι τα οικονομικά πλεονεκτήματα των μετασχηματιστών βυθισμένου σε λάδι;

Ενώ το αρχικό κόστος ενός μετασχηματιστή βυθισμένου σε λάδι είναι υψηλότερο από αυτό ενός μετασχηματιστή ξηρού τύπου, ο μετασχηματιστής βυθισμένου σε λάδι προσφέρει σημαντικά οικονομικά πλεονεκτήματα κατά τη διάρκεια ζωής του. Τα κύρια οικονομικά πλεονεκτήματα είναι: χαμηλότερες απώλειες λειτουργίας, μεγαλύτερη ικανότητα υπερφόρτωσης, μεγαλύτερη διάρκεια ζωής και χαμηλότερο κόστος συντήρησης. Αυτοί οι παράγοντες συμβάλλουν σε χαμηλότερο συνολικό κόστος ιδιοκτησίας (TCO) για τον μετασχηματιστή βυθισμένου σε λάδι κατά τη διάρκεια ζωής των 30-40 ετών.

Οι απώλειες λειτουργίας ενός μετασχηματιστή είναι το άθροισμα των απωλειών χωρίς φορτίο (απώλειες πυρήνα) και των απωλειών φορτίου (απώλειες χαλκού). Οι απώλειες χωρίς φορτίο είναι σταθερές και εξαρτώνται από το υλικό και το σχεδιασμό του πυρήνα. Οι απώλειες φορτίου ποικίλλουν ανάλογα με το τετράγωνο του ρεύματος φορτίου. Το κόστος αυτών των απωλειών κατά τη διάρκεια ζωής του μετασχηματιστή μπορεί να είναι σημαντικό, ειδικά σε περιοχές με υψηλές τιμές ηλεκτρικής ενέργειας. Οι μετασχηματιστές βυθισμένου σε λάδι έχουν συνήθως μικρότερες απώλειες πυρήνα από τους μετασχηματιστές ξηρού τύπου λόγω της ανώτερης απόδοσης ψύξης, επιτρέποντας έναν πιο συμπαγή και αποδοτικό σχεδιασμό πυρήνα.

Η μεγαλύτερη ικανότητα υπερφόρτωσης ενός μετασχηματιστή βυθισμένου σε λάδι είναι ένα άλλο σημαντικό οικονομικό πλεονέκτημα. Σε ένα πλέγμα, το φορτίο είναι σπάνια σταθερό. Υπάρχουν περίοδοι αιχμής και περίοδοι χαμηλής ζήτησης. Ένας μετασχηματιστής βυθισμένος σε λάδι μπορεί να χειριστεί βραχυπρόθεσμες υπερφορτώσεις, επιτρέποντας στην εταιρεία να αναβάλει την επένδυση σε νέα χωρητικότητα. Η δυνατότητα υπερφόρτωσης επιτρέπει επίσης στον μετασχηματιστή να λειτουργεί με υψηλότερο μέσο συντελεστή φορτίου, μειώνοντας την ανάγκη για πρόσθετους μετασχηματιστές.

Η μεγάλη διάρκεια ζωής ενός μετασχηματιστή βυθισμένου σε λάδι είναι ένα σημαντικό οικονομικό πλεονέκτημα. Το κόστος αντικατάστασης ενός μετασχηματιστή είναι σημαντικό, συμπεριλαμβανομένου του κόστους του νέου μετασχηματιστή, του κόστους εγκατάστασης και του κόστους διακοπής λειτουργίας. Με την παράταση της διάρκειας ζωής, το βοηθητικό πρόγραμμα μπορεί να αναβάλει αυτά τα κόστη.

Ο παρακάτω πίνακας παρέχει μια περίληψη των οικονομικών πλεονεκτημάτων του μετασχηματιστή βυθισμένου σε λάδι σε σύγκριση με έναν μετασχηματιστή ξηρού τύπου:

Ο μετασχηματιστής βυθισμένος σε λάδι προσφέρει την καλύτερη οικονομική αξία για δίκτυα ηλεκτρικής ενέργειας σε κλίμακα κοινής ωφέλειας. Οι μικρότερες απώλειες λειτουργίας, η μεγαλύτερη ικανότητα υπερφόρτωσης και η μεγαλύτερη διάρκεια ζωής αντισταθμίζουν περισσότερο το υψηλότερο αρχικό κόστος. Στο Lugao, δεσμευόμαστε να παρέχουμε στους πελάτες μας μετασχηματιστή βυθισμένου στο λάδι που προσφέρει την καλύτερη οικονομική αξία, συνδυάζοντας υψηλή απόδοση με μακροπρόθεσμη αξιοπιστία.

6. Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Ποια είναι η τυπική διάρκεια ζωής ενός μετασχηματιστή βυθισμένου σε λάδι;

Απάντηση: Ένας καλά σχεδιασμένος και σωστά συντηρημένος μετασχηματιστής βυθισμένου στο λάδι μπορεί να έχει διάρκεια ζωής από 30 έως 40 χρόνια, και σε ορισμένες περιπτώσεις, ακόμη και μεγαλύτερη. Η διάρκεια ζωής καθορίζεται κυρίως από την κατάσταση της μόνωσης του χαρτιού και του μονωτικού λαδιού. Η τακτική συντήρηση, συμπεριλαμβανομένης της δοκιμής λαδιού και του φιλτραρίσματος, μπορεί να παρατείνει σημαντικά τη διάρκεια ζωής του μετασχηματιστή. Στη Lugao Power Co., Ltd., σχεδιάζουμε τον μετασχηματιστή μας για μακροπρόθεσμη αξιοπιστία, με στιβαρή κατασκευή και υλικά υψηλής ποιότητας.

Ερώτηση 2: Πώς συγκρίνεται ένας μετασχηματιστής βυθισμένου σε λάδι με έναν μετασχηματιστή ξηρού τύπου όσον αφορά την πυρασφάλεια;

Απάντηση: Οι μετασχηματιστές που βυθίζονται σε λάδι περιέχουν ένα εύφλεκτο υγρό (το λάδι), το οποίο παρουσιάζει κίνδυνο πυρκαγιάς. Οι μετασχηματιστές ξηρού τύπου θεωρούνται ασφαλέστεροι όσον αφορά τον κίνδυνο πυρκαγιάς, επειδή είναι κατασκευασμένοι με μη εύφλεκτα υλικά. Ωστόσο, ο κίνδυνος πυρκαγιάς ενός μετασχηματιστή βυθισμένου σε λάδι μπορεί να μετριαστεί μέσω σχεδιαστικών χαρακτηριστικών όπως πυροτοιχία, συστήματα πυρόσβεσης και χρήση λιγότερο εύφλεκτων υγρών (όπως συνθετικοί εστέρες). Πολλές επιχειρήσεις κοινής ωφέλειας επιλέγουν μετασχηματιστές βυθισμένους σε λάδι για την ανώτερη απόδοση και αξιοπιστία τους, αποδεχόμενοι τον υψηλότερο κίνδυνο πυρκαγιάς σε αντάλλαγμα για τα οφέλη και εφαρμόζουν τα κατάλληλα μέτρα ασφαλείας. Η επιλογή μεταξύ των δύο τύπων εξαρτάται από τη συγκεκριμένη εφαρμογή και τις απαιτήσεις ασφάλειας της τοποθεσίας.

Ερώτηση 3: Ποιος είναι ο σκοπός του λαδιού σε έναν μετασχηματιστή βυθισμένου σε λάδι;

Απάντηση: Το λάδι σε έναν μετασχηματιστή βυθισμένου σε λάδι έχει δύο βασικές λειτουργίες: παρέχει ηλεκτρική μόνωση μεταξύ των περιελίξεων και της δεξαμενής και λειτουργεί ως ψυκτικό. Η υψηλή διηλεκτρική αντοχή του λαδιού αποτρέπει την ηλεκτρική βλάβη και η θερμική του αγωγιμότητα του επιτρέπει να απορροφά θερμότητα από τον πυρήνα και τις περιελίξεις και να τη μεταφέρει στα τοιχώματα της δεξαμενής. Το λάδι παρέχει επίσης ένα καθαρό, αδρανές περιβάλλον για τις περιελίξεις, προστατεύοντάς τις από την υγρασία και το οξυγόνο. Η κατάσταση του λαδιού είναι κρίσιμη για την απόδοση και τη μακροζωία του μετασχηματιστή.

Ερώτηση 4: Τι είναι η ανάλυση διαλυμένων αερίων (DGA) και γιατί είναι σημαντική;

Απάντηση: Η ανάλυση διαλυμένου αερίου (DGA) είναι μια διαγνωστική τεχνική που χρησιμοποιείται για την αξιολόγηση της κατάστασης ενός μετασχηματιστή βυθισμένου σε λάδι. Το λάδι περιέχει διαλυμένα αέρια που παράγονται από διαφορετικούς τύπους βλαβών εντός του μετασχηματιστή. Με την ανάλυση της σύστασης και της συγκέντρωσης αυτών των αερίων, είναι δυνατό να εντοπιστεί ο τύπος και η σοβαρότητα ενός σφάλματος. Το DGA είναι ένα απαραίτητο εργαλείο για την αποφυγή αστοχιών και την παράταση της διάρκειας ζωής του μετασχηματιστή. Συνιστάται η DGA να εκτελείται σε τακτά χρονικά διαστήματα, συνήθως ετησίως ή δύο φορές το χρόνο.

Ερώτηση 5: Ποιες είναι οι περιβαλλοντικές εκτιμήσεις για τους μετασχηματιστές βυθισμένους σε λάδι;

Απάντηση: Η πρωταρχική περιβαλλοντική ανησυχία με τους μετασχηματιστές που βυθίζονται στο λάδι είναι η πιθανότητα πετρελαιοκηλίδων, οι οποίες μπορούν να μολύνουν το έδαφος και το νερό. Για να μετριαστεί αυτός ο κίνδυνος, οι μετασχηματιστές είναι εξοπλισμένοι με συστήματα συγκράτησης, όπως κοιλώματα συλλογής λαδιού. Επιπλέον, υπάρχει μια αυξανόμενη τάση προς τη χρήση βιοαποικοδομήσιμων και λιγότερο εύφλεκτων μονωτικών ρευστών, όπως οι συνθετικοί εστέρες, οι οποίοι έχουν μικρότερο περιβαλλοντικό αντίκτυπο. Η διαχείριση της απόρριψης του χρησιμοποιημένου λαδιού μετασχηματιστή πρέπει να γίνεται σύμφωνα με τους περιβαλλοντικούς κανονισμούς. Στη Lugao Power Co., Ltd., δεσμευόμαστε για περιβαλλοντικά υπεύθυνη κατασκευή και προσφέρουμε μετασχηματιστές με συνθετικά υγρά εστέρα και στιβαρά στεγανά σχέδια.

7. Συμπέρασμα

Ο μετασχηματιστής βυθισμένος στο λάδι είναι ο αδιαμφισβήτητος εργάτης του δικτύου ηλεκτρικής ενέργειας σε κλίμακα κοινής ωφέλειας. Η ανώτερη αξιοπιστία του, η αποτελεσματική διαχείριση θερμότητας, η μεγάλη διάρκεια ζωής και τα ευνοϊκά οικονομικά του το καθιστούν την προτιμώμενη επιλογή για επιχειρήσεις κοινής ωφέλειας παγκοσμίως. Το λάδι παρέχει βασική ηλεκτρική μόνωση και ψύξη, επιτρέποντας στον μετασχηματιστή να λειτουργεί αποτελεσματικά και αξιόπιστα κάτω από τις πιο απαιτητικές συνθήκες. Η ικανότητα παρακολούθησης της κατάστασης του μετασχηματιστή μέσω δοκιμής λαδιού και διατήρησης του μετασχηματιστή στη μεγάλη διάρκεια ζωής του τον καθιστά αξιόπιστο πλεονέκτημα. Ενώ υπάρχουν άλλες τεχνολογίες, όπως οι μετασχηματιστές ξηρού τύπου, ο μετασχηματιστής βυθισμένος στο λάδι παραμένει η κυρίαρχη τεχνολογία για εφαρμογές υψηλής τάσης και υψηλής ισχύος. Το αποδεδειγμένο ιστορικό απόδοσης του μετασχηματιστή, σε συνδυασμό με την ικανότητά του να συντηρείται και να ανακαινίζεται, διασφαλίζει ότι θα συνεχίσει να είναι η ραχοκοκαλιά του ηλεκτρικού δικτύου για τις επόμενες δεκαετίες.

Στη Lugao Power Co., Ltd., κατασκευάζουμε υψηλής ποιότητας μετασχηματιστές βυθισμένου σε λάδι για πάνω από δύο δεκαετίες. Οι μετασχηματιστές μας έχουν σχεδιαστεί για να πληρούν τα υψηλότερα πρότυπα απόδοσης, αξιοπιστίας και απόδοσης. Δεσμευόμαστε να παρέχουμε στους πελάτες μας τα καλύτερα δυνατά προϊόντα και υπηρεσίες και σας προσκαλούμε να επικοινωνήσετε μαζί μας για να μάθετε περισσότερα σχετικά με τις λύσεις μας για μετασχηματιστές βυθισμένου σε λάδι.

Επικοινωνήστε με την Lugao Power Co.,Ltd. σήμεραγια να μάθετε περισσότερα σχετικά με τις λύσεις μας για μετασχηματιστές βυθισμένου σε λάδι για τις εφαρμογές σας στο δίκτυο ηλεκτρικής ενέργειας.
