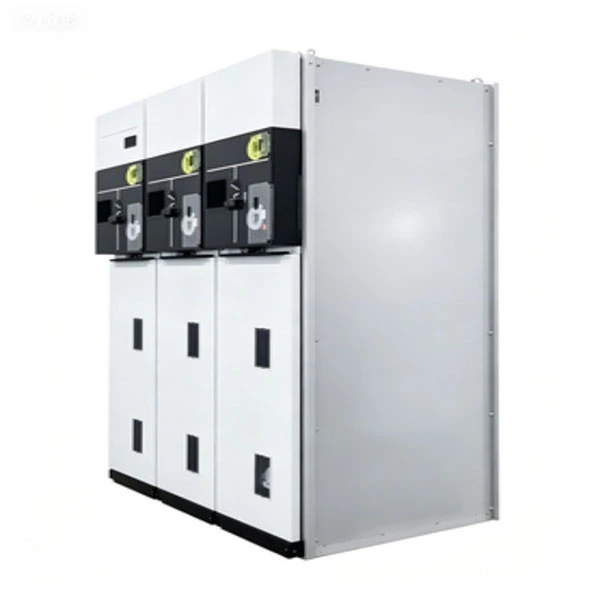

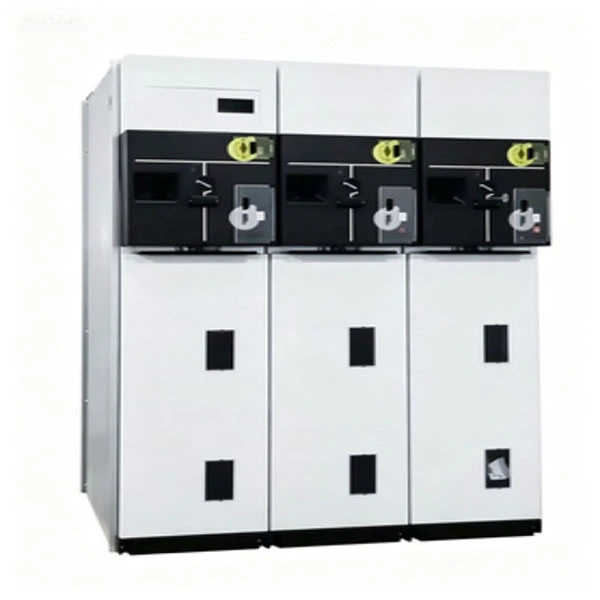

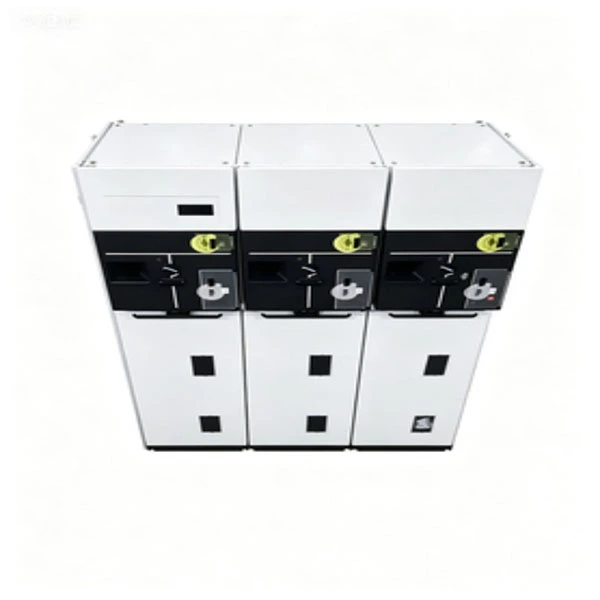

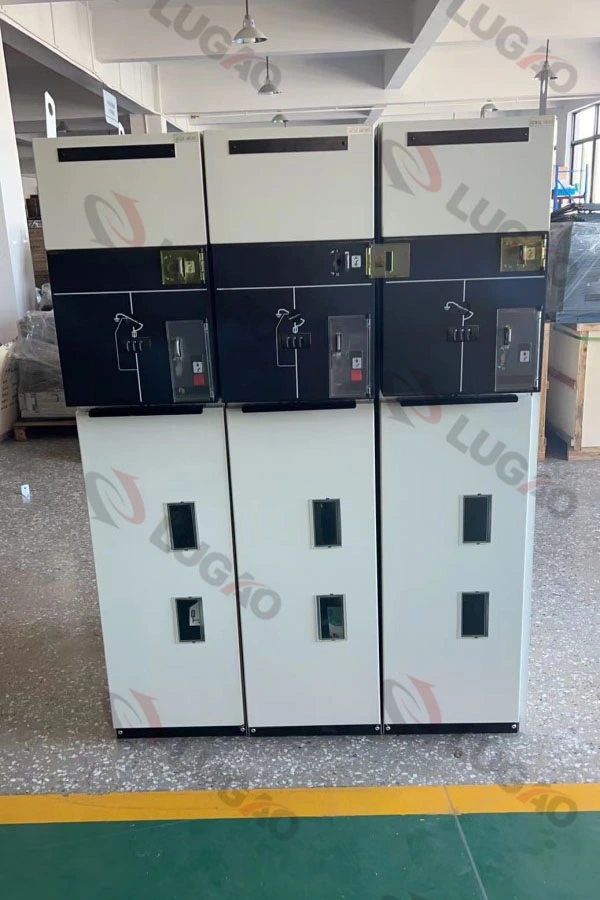

Συμπαγής σφραγισμένο Πλήρως μονωμένο RMU

Το Compact σφραγισμένο πλήρως μονωμένο RMU (Κύρια μονάδα δακτυλίου) είναι ένας εργοστασιακά συναρμολογημένος, ελεγμένος τύπος κλειστός εξοπλισμός διανομής. Ενσωματώνει διακόπτες διακοπής φορτίου, διακόπτες κενού, ασφάλειες και διακόπτες γείωσης σε μια ενιαία πλήρως σφραγισμένη και πλήρως μονωμένη δεξαμενή από ανοξείδωτο χάλυβα.

Τι κάνει;

Συνδέει και απομονώνει βρόχους ισχύος σε δευτερεύοντα δίκτυα διανομής (6kV–24kV)

Παρέχει απομόνωση σφαλμάτων και εναλλαγή βρόχου για δίκτυα ισχύος υψηλής αξιοπιστίας

Σε αντίθεση με τα παραδοσιακά RMU με μόνωση αέρα, αυτό το Compact Sealed Fully Insulated RMU χρησιμοποιεί SF6 ή φιλικό προς το περιβάλλον μονωτικό αέριο ως κύριο μέσο μόνωσης, εξαλείφοντας την είσοδο υγρασίας, τη συσσώρευση σκόνης και την εισβολή ζώων ---καθιστώντας το ιδανικό για παράκτιες, έρημους, μεγάλο υψόμετρο και πολύ μολυσμένες περιοχές.

Περιγραφή προϊόντος

Το Compact Sealed Fully Insulated RMU είναι μια κύρια μονάδα δακτυλίου επόμενης γενιάς που αναπτύχθηκε για αστική διανομή ηλεκτρικής ενέργειας, βιομηχανικά πάρκα, σταθμούς αιολικής/ηλιακής ενέργειας και έργα υποδομής όπως αεροδρόμια και κέντρα δεδομένων. Η ονομαστική τάση κυμαίνεται από 12kV έως 24kV, με ονομαστικό ρεύμα 630Α για κύριες ράβδους ζυγών και 125Α για κυκλώματα με προστασία από ασφάλειες.

Βασικά τεχνικά χαρακτηριστικά:

1. Πλήρως σφραγισμένη δεξαμενή από ανοξείδωτο χάλυβα (βαθμολόγηση προστασίας IP67)

2. Μόνωση αερίου SF6 (ή εναλλακτικό αέριο φιλικό προς το περιβάλλον)

3. Ταξινόμηση εσωτερικού τόξου IAC AFLR 20kA/1s

4. Μηχανική διάρκεια ζωής: έως 5.000 λειτουργίες για διακόπτες διακοπής φορτίου

5. Ενσωματωμένα διαμερίσματα σύνδεσης καλωδίων με ανακούφιση καταπόνησης

6. Προαιρετικό τηλεχειριστήριο και ενσωμάτωση SCADA

7. Το Compact Sealed Fully Insulated RMU δεν απαιτεί εσωτερικό καθαρισμό ή θέρμανση κατά της συμπύκνωσης, μειώνοντας δραστικά το κόστος συντήρησης σε σύγκριση με τους εξοπλισμούς διανομής ανοιχτού τύπου.

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικό προϊόντος και εφαρμογή

Βασικά Χαρακτηριστικά

1. Πλήρως σφραγισμένο, πλήρως μονωμένο --- Καμία επίδραση από την υγρασία, την ομίχλη αλατιού, τη σκόνη ή τα μικρά ζώα.

2. Συμπαγής δομή --- Πλάτος τυπικά 350–450 mm ανά μονάδα, εξοικονομώντας έως και 50% χώρο δαπέδου.

3. Σχεδιασμός ανθεκτικός στο τόξο --- Συμμορφώνεται με το IAC AFLR 20kA/1s, διασφαλίζοντας την ασφάλεια του χειριστή.

4. Χωρίς συντήρηση για 20+ χρόνια --- Δεν χρειάζεται καθάρισμα, στέγνωμα ή αναπλήρωση αερίου υπό κανονικές συνθήκες.

5. Ορατό σπάσιμο ---Προαιρετικό παράθυρο παρατήρησης για τη θέση του διακόπτη θραύσης φορτίου.

6. Υψηλή μηχανική αξιοπιστία --- Μηχανισμός από ανοξείδωτο χάλυβα με σφραγισμένα ρουλεμάν.

7. Έξυπνο έτοιμο --- Μπορεί να εξοπλιστεί με PT, CT και μηχανοκίνητους μηχανισμούς λειτουργίας για αυτοματισμό.

Σενάρια εφαρμογής

● Αστικά δίκτυα διανομής ηλεκτρικής ενέργειας --- Συγκροτήματα κατοικιών, εμπορικά κτίρια, νοσοκομεία, κέντρα δεδομένων.

● Έργα ανανεώσιμων πηγών ενέργειας --- Σταθμοί ενίσχυσης ανεμογεννητριών, γραμμές συλλογής ηλιακών πάρκων.

● Κατασκευή υποδομών---Αεροδρόμια, μετρό, σήραγγες, λιμάνια.

● Προσωρινή και έκτακτη παροχή ρεύματος ---Κινητοί υποσταθμοί, εργοτάξια.

● Βιομηχανικές ζώνες---Εργοστάσια που απαιτούν υψηλή αξιοπιστία και χαμηλή συντήρηση.

Q&A

Ε1: Πώς λειτουργεί το Compact Sealed Fully Insulated RMU σε παράκτια περιβάλλοντα με υψηλή υγρασία;

Α: Εξαιρετικό. Επειδή το πλήρως μονωμένο RMU χρησιμοποιεί μια πλήρως σφραγισμένη δεξαμενή από ανοξείδωτο χάλυβα με προστασία IP67, η υγρασία δεν μπορεί να εισέλθει στο διαμέρισμα μόνωσης. Δεν απαιτούνται θερμαντήρες κατά της συμπύκνωσης. Αυτό είναι ένα σημαντικό πλεονέκτημα σε σχέση με τα συστήματα διανομής ανοιχτού τύπου, τα οποία συχνά υποφέρουν από εσωτερικές φλας σε περιοχές με υψηλή υγρασία.

Ε2: Ποιος είναι ο ρυθμός διαρροής αερίου; Χρειάζεται να ξαναγεμίσω κατά τη διάρκεια της ζωής του;

Α: Η διαδικασία κατασκευής μας περιλαμβάνει δοκιμή διαρροής ηλίου για να διασφαλιστεί ποσοστό διαρροής μικρότερο από 0,1% ετησίως. Υπό κανονική λειτουργία, δεν απαιτείται αναπλήρωση αερίου εντός 30 ετών. Ένας συναγερμός χαμηλής πίεσης περιλαμβάνεται ως προαιρετικό χαρακτηριστικό για έγκαιρη προειδοποίηση.

Ε3: Είναι το Compact Sealed πλήρως μονωμένο RMU πυρασφαλές;

Α: Ναι. Η δεξαμενή είναι κατασκευασμένη από ανοξείδωτο χάλυβα πάχους 2 mm και η δοκιμή εσωτερικού τόξου διασφαλίζει ότι στη σπάνια περίπτωση εσωτερικού σφάλματος, το τόξο συγκρατείται χωρίς να εκτοξεύονται θερμά αέρια προς τα εμπρός ή τις πλευρές. Για εφαρμογές ευαίσθητες στη φωτιά (π.χ. νοσοκομεία, κέντρα δεδομένων), προσφέρουμε επίσης μια προαιρετική επίστρωση παθητικής πυροπροστασίας.

Ε4: Μπορώ να ενσωματώσω αυτό το RMU με το υπάρχον σύστημα SCADA μου;

Α: Απολύτως. Το Compact RMU υποστηρίζει μηχανοκίνητους μηχανισμούς λειτουργίας, βοηθητικές επαφές και μονάδες επικοινωνίας (RS485, Modbus, IEC 61850 προαιρετικά). Η θέση, το σφάλμα και η κατάσταση πίεσης σε πραγματικό χρόνο μπορούν να παρακολουθούνται εξ αποστάσεως.

Ε5: Ποια είναι η διαφορά μεταξύ σαςRMUκαι παραδοσιακά ντουλάπια με μόνωση αέρα;

Α: Τα παραδοσιακά ντουλάπια με μόνωση αέρα απαιτούν τακτικό καθαρισμό, μεγάλες αποστάσεις και θέρμανση κατά της συμπύκνωσης. Το Compact Sealed Fully Insolated RMU εξαλείφει όλες αυτές τις απαιτήσεις — μικρότερο αποτύπωμα, υψηλότερη αξιοπιστία και χαμηλότερο συνολικό κόστος ιδιοκτησίας για 10-20 χρόνια.

Ε6: Προσφέρετε εγγύηση 12 μηνών;

Α: Ναι, προσφέρουμε μια τυπική εγγύηση 12 μηνών από την ημερομηνία αποστολής, με δυνατότητα επέκτασης σε 24 ή 36 μήνες βάσει σύμβασης επί πληρωμή υπηρεσιών. Κατά τη διάρκεια της περιόδου εγγύησης, τυχόν κατασκευαστικά ελαττώματα επισκευάζονται ή αντικαθίστανται δωρεάν.

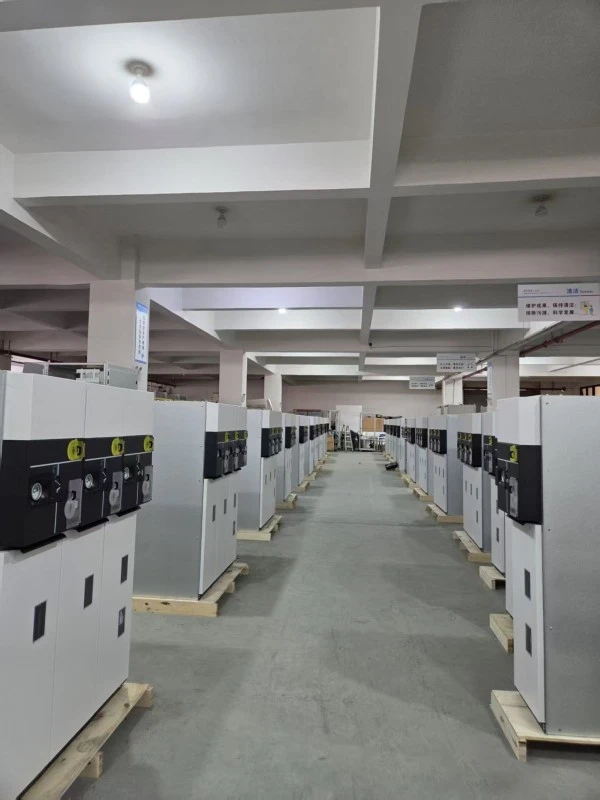

Στοιχεία Παραγωγής

Δεξαμενή και Διαδικασία Σφράγισης

Η δεξαμενή του Compact Sealed Fully Insulated RMU είναι κατασκευασμένη από ανοξείδωτο χάλυβα AISI 304 πάχους 2mm, συγκολλημένη με λέιζερ και ελεγμένη διαρροής ηλίου. Η στεγανοποίηση χρησιμοποιεί διπλούς δακτυλίους O από υδρογονωμένο καουτσούκ νιτριλίου (HNBR), το οποίο διατηρεί την ελαστικότητα για περισσότερα από 30 χρόνια χωρίς γήρανση ή ρωγμές. Όλοι οι δακτύλιοι είναι εποξειδικοί με ενσωματωμένες ασπίδες για την εξάλειψη της μερικής εκφόρτισης.

Μόνωση και διακοπή τόξου

Ο διακόπτης φορτίου λειτουργεί σε αέριο SF6 σε σχετική πίεση 0,04–0,05 MPa. Ο σχεδιασμός πυρόσβεσης τόξου τύπου puffer εξασφαλίζει διακοπή ρεύματος φορτίου έως και 630A και δημιουργία/σπάσιμο των ρευμάτων φόρτισης καλωδίων. Διατίθενται προαιρετικές μονάδες διακόπτη κενού για την προστασία του μετασχηματιστή, ενσωματωμένες με ασφάλειες περιορισμού ρεύματος για να σχηματίσουν μια "combo" μονάδα.

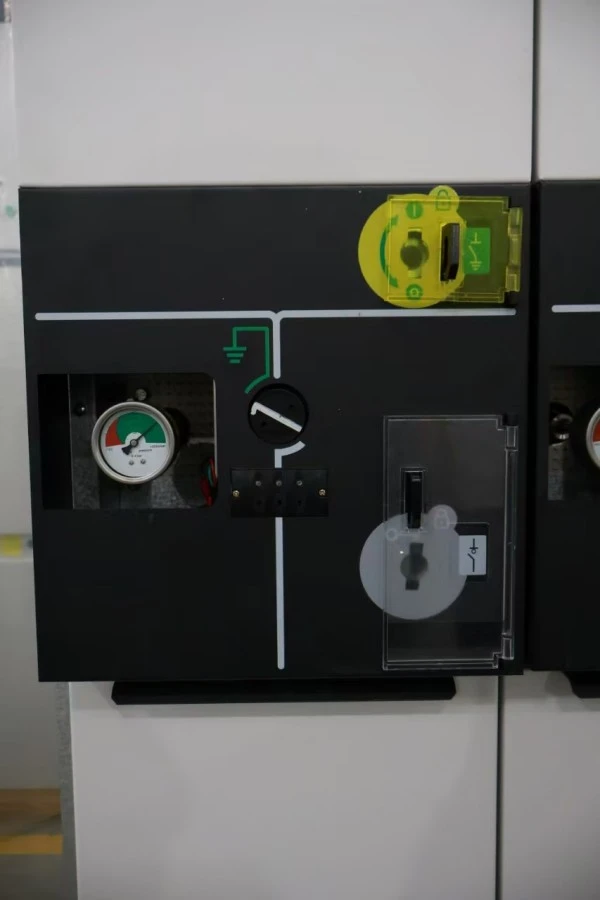

Μηχανισμός Λειτουργίας

Ο διακόπτης τριών θέσεων (κλειστός / ανοιχτός / γειωμένος) κινείται από μηχανικό μηχανισμό με ελατήριο με σαφή ένδειξη θέσης. Όλα τα κινούμενα μέρη σφραγίζονται μέσα στη δεξαμενή, εξαλείφοντας την οξείδωση και τη συσσώρευση σκόνης. Το μπροστινό πάνελ περιλαμβάνει μηχανικές ασφάλειες που εμποδίζουν:

1. Κλείσιμο του διακόπτη γείωσης όταν ο διακόπτης φορτίου είναι κλειστός

2. Άνοιγμα του καλύμματος της θήκης του καλωδίου όταν ο διακόπτης γείωσης είναι ανοιχτός

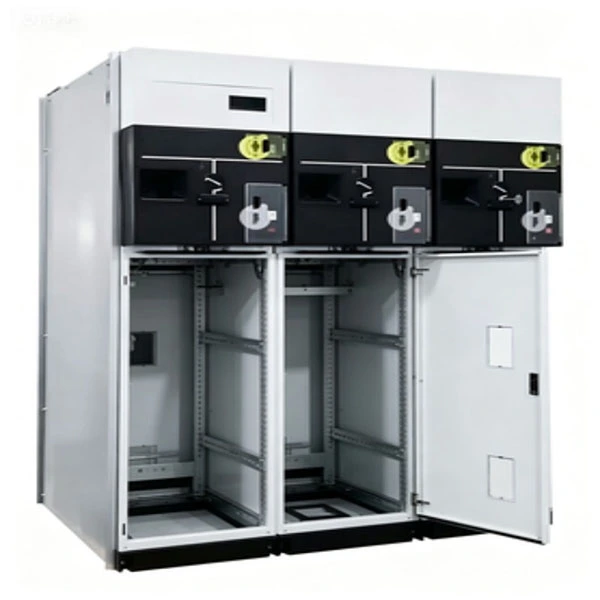

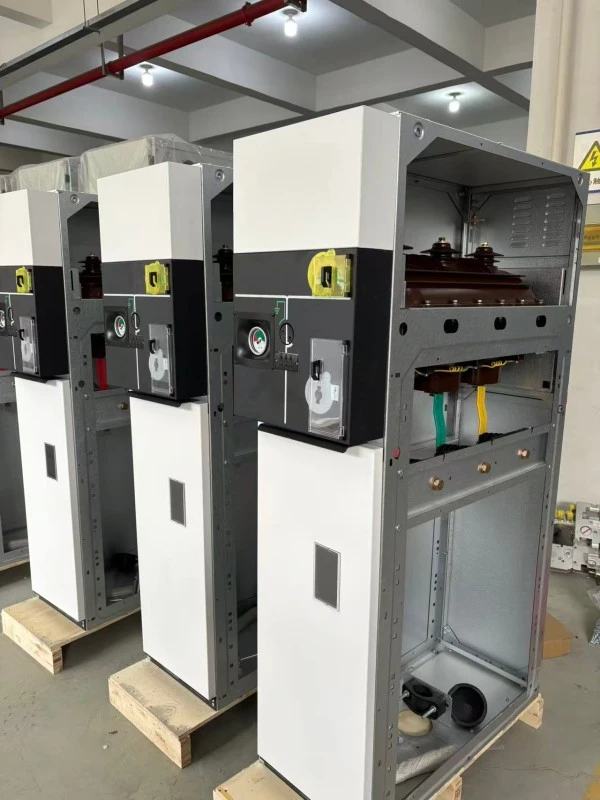

Σύνδεση καλωδίου και γείωση

Τα διαμερίσματα καλωδίων έχουν σχεδιαστεί για μονό ή παράλληλα καλώδια με στήριξη κώνου τάσης. Τα τυπικά κουτιά καλωδίων δέχονται απολήξεις θερμοσυστελλόμενης ή ψυχρής συρρίκνωσης. Μια ενσωματωμένη χάλκινη γείωση διατρέχει όλες τις μονάδες, με διπλά σημεία γείωσης για συμμόρφωση με την ασφάλεια.

Διασφάλιση Ποιότητας και Δοκιμών

Κάθε συμπαγής σφραγισμένο πλήρως μονωμένο RMU υποβάλλεται σε συνήθεις δοκιμές πριν από την αποστολή:

● Μέτρηση αντίστασης κύριου κυκλώματος

● Δοκιμή τάσης αντοχής σε συχνότητα ισχύος (42kV/1min για 12kV, 65kV/1min για 24kV)

● Δοκιμή κεραυνικού παλμού (αιχμή 75kV για 12kV, αιχμή 125kV για 24kV)

● Δοκιμή διαρροής αερίου (φασματομετρία μάζας ηλίου)

● Δοκιμή μηχανικής λειτουργίας (200 κύκλοι)

● Μέτρηση μερικής εκφόρτισης (<5 pC)

● Επαλήθευση εσωτερικού τόξου (δοκιμή τύπου, που εκτελείται από εργαστήριο τρίτου μέρους)

● Όλα τα προϊόντα συμμορφώνονται με τα πρότυπα IEC 62271-200, GB 3906, GB/T 11022 και GB/T 3804.

Συσκευασία & Παράδοση

Συσκευασία: Ξύλινα κιβώτια εξαγωγής με αντικραδασμικό αφρό και φράγμα υγρασίας. Κάθε μονάδα είναι χωριστά τυλιγμένη σε πλαστικό σφραγισμένο σε κενό με σακούλες ξηραντικού.

Αξεσουάρ: Λαβή λειτουργίας, κιτ γείωσης, εφεδρικοί δακτύλιοι Ο, ωτίδες καλωδίων και εγχειρίδιο εγκατάστασης.

Παράδοση: FOB Σαγκάη ή Ningbo. Τυπική παράδοση 25–35 ημέρες μετά την επιβεβαίωση της παραγγελίας. Διαθέσιμες αεροπορικές μεταφορές για επείγοντα έργα.
