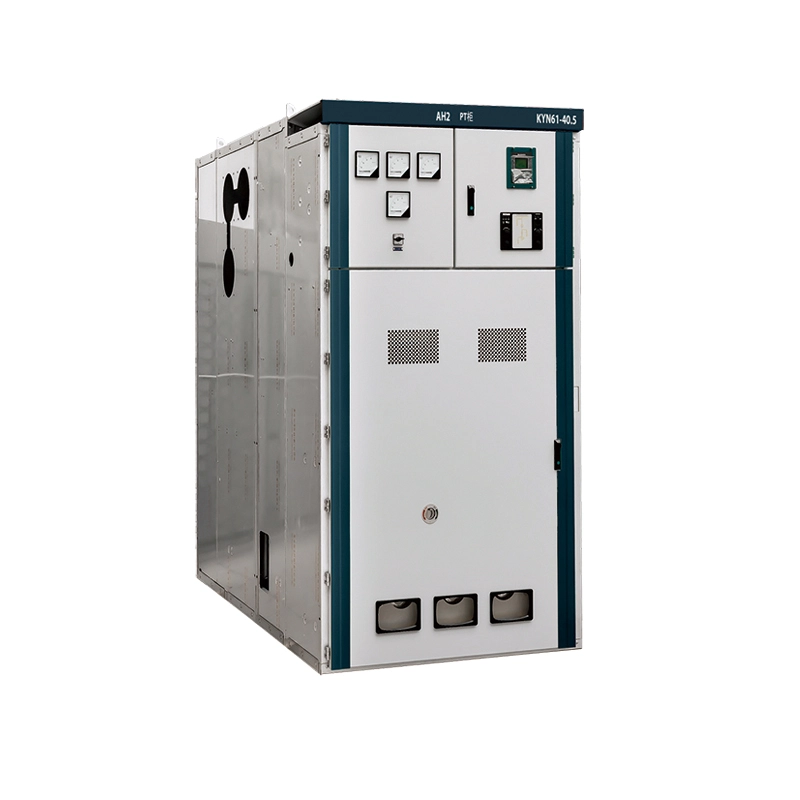

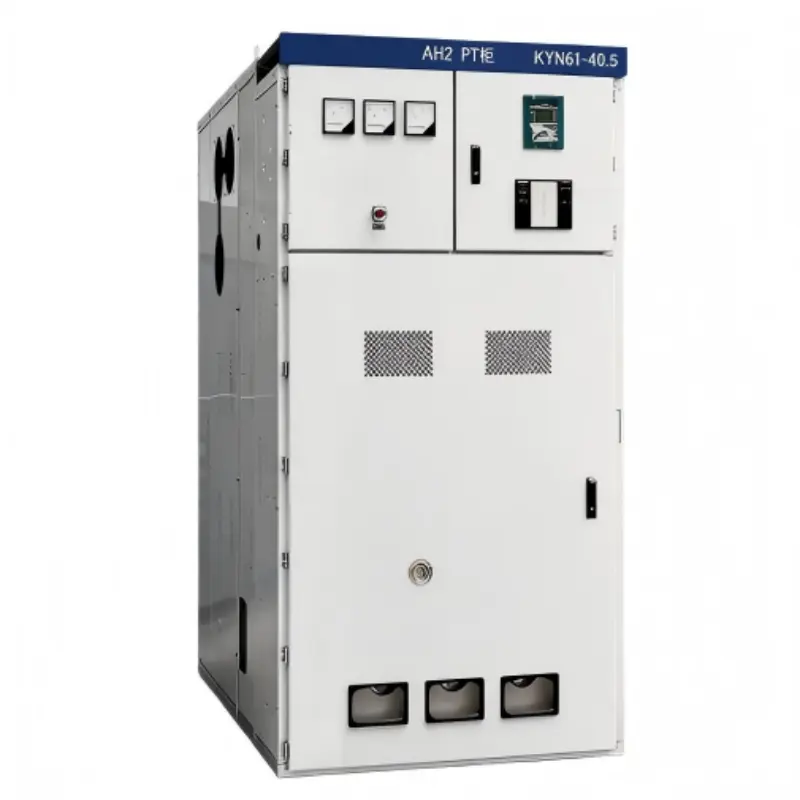

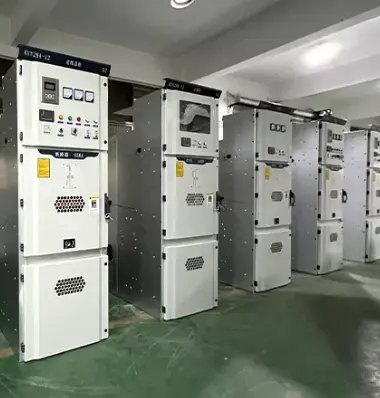

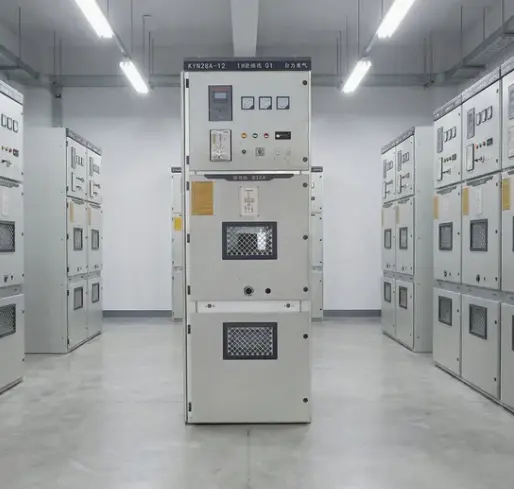

Πίνακας διακόπτη υψηλής τάσης KYN με μόνωση αέρα

Τι είναι ο διακόπτης πάνελ υψηλής τάσης KYN με μόνωση αέρα;

Το Switchgear είναι ένα συγκρότημα διακοπτών μέσης τάσης εσωτερικού χώρου με επένδυση από μέταλλο, με μόνωση αέρα, σχεδιασμένο για τριφασικά συστήματα εναλλασσόμενου ρεύματος που λειτουργούν στα 3,6kV έως 40,5kV, 50Hz ή 60Hz.

Η ονομασία "KYN" ακολουθεί την κινεζική εθνική τυπική ονομασία

Κ – μεταλλική επένδυση

Υ – τύπος καροτσιού

Ν – εσωτερικός χώρος

Σε αντίθεση με το σύστημα διανομής με μόνωση αερίου (GIS) που χρησιμοποιεί SF6, η σειρά KYN βασίζεται στον ατμοσφαιρικό αέρα ως το κύριο διηλεκτρικό μέσο μεταξύ των ενεργών μερών και της γης.

Τι μπορεί να κάνει;

Αυτός ο διακόπτης πάνελ υψηλής τάσης με μόνωση αέρα KYN χρησιμεύει ως ο κεντρικός κόμβος για τον έλεγχο, την προστασία και την απομόνωση ηλεκτρικού εξοπλισμού υψηλής τάσης. Οι βασικές του λειτουργίες περιλαμβάνουν:

1. Λήψη και διανομή ηλεκτρικής ενέργειας – Ο κύριος ζυγός λαμβάνει την εισερχόμενη ισχύ από έναν μετασχηματιστή ή γεννήτρια και στη συνέχεια τη διανέμει σε πολλαπλούς εξερχόμενους τροφοδότες. Κάθε τροφοδότης μπορεί να αλλάξει ανεξάρτητα.

2. Προστασία από ηλεκτρικά σφάλματα–Οι ενσωματωμένοι διακόπτες κενού (που βρίσκονται σε αφαιρούμενο καρότσι) ενεργοποιούνται αυτόματα μέσα σε χιλιοστά του δευτερολέπτου όταν ανιχνεύουν συνθήκες υπερφόρτωσης, βραχυκυκλώματος ή σφάλματος γείωσης. Οι μετασχηματιστές ρεύματος αντιλαμβάνονται το σφάλμα. Τα προστατευτικά ρελέ εκκινούν την εντολή διακοπής.

3. Απομονώστε τον εξοπλισμό για συντήρηση–Το καροτσάκι χειρός μπορεί να σηκωθεί σε μια «αποσυνδεδεμένη» θέση, δημιουργώντας ένα ορατό κενό αέρα μεταξύ του διακόπτη και των σταθερών πρωτευουσών επαφών. Τα παντζούρια κλείνουν αυτόματα πάνω από τις ενεργές σταθερές επαφές, επιτρέποντας την ασφαλή επιθεώρηση του διακόπτη χωρίς να απενεργοποιείται ολόκληρη η ράβδος διαύλου.

4. Παρέχετε μέτρηση και παρακολούθηση σε πραγματικό χρόνο – Μετασχηματιστές ρεύματος (CT) και μετασχηματιστές τάσης (VT) τοποθετημένοι στο διαμέρισμα καλωδίων σήματα τροφοδοσίας σε αμπερόμετρα, βολτόμετρα, αναλυτές ποιότητας ισχύος και απομακρυσμένες τερματικές μονάδες (RTU).

5. Ενεργοποιήστε την ασφαλή γείωση – Ένας χειροκίνητος διακόπτης γείωσης, μηχανικά συνδεδεμένος με τη θέση του καροτσιού, επιτρέπει την ασφαλή γείωση της πλευράς του καλωδίου πριν ξεκινήσουν οι εργασίες συντήρησης.

6. Συντονισμός με ρελέ προστασίας – Τα σύγχρονα ρελέ με μικροεπεξεργαστή (προαιρετικά) παρέχουν κατευθυντική υπερένταση, διαφορικό, περιορισμένο σφάλμα γείωσης και προστασία από αστοχία διακόπτη. Η επικοινωνία μέσω Modbus ή IEC 61850 επιτρέπει την ενσωμάτωση στα συστήματα SCADA.

Ουσιαστικά, ο διακόπτης πάνελ υψηλής τάσης με μόνωση αέρα KYN είναι το εργαλείο εργασίας των δικτύων μέσης τάσης—στιβαρό, διαφανές (αερομονωμένο για να μπορείτε να δείτε τι συμβαίνει) και οικονομικό για εγκαταστάσεις σε εσωτερικούς χώρους.

Παράμετροι προϊόντος

Πλεονεκτήματα προϊόντος

1. Κατασκευή αληθινής μεταλλικής επένδυσης με διαμερισματοποίηση

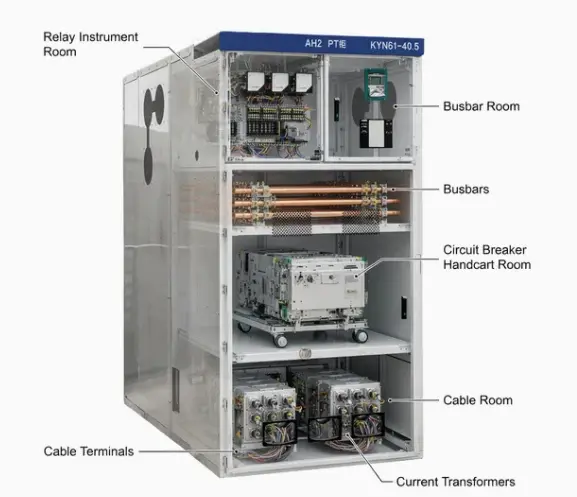

Ο διακόπτης KYN μας χωρίζει τον πίνακα σε τέσσερα πλήρως διαχωρισμένα διαμερίσματα:

● Διαμέρισμα λεωφορείου (πάνω πίσω)

● Θήκη χειροκίνητου καροτσιού (μπροστινή μεσαία πλευρά)

● Θήκη καλωδίων (κάτω πίσω)

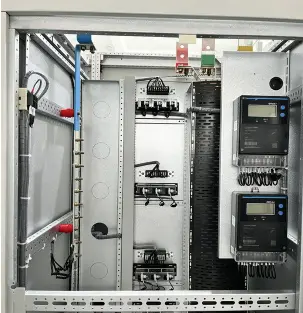

● Θήκη οργάνων χαμηλής τάσης (πάνω μπροστά)

Κάθε διαμέρισμα χωρίζεται από γαλβανισμένο χάλυβα πάχους 3 mm με βιδωμένα καλύμματα πρόσβασης. Αυτός ο διαχωρισμός επιτυγχάνει:

● Περιορισμός σφάλματος–Εάν υπάρχει εσωτερικό τόξο σε ένα διαμέρισμα, δεν μπορεί να εξαπλωθεί σε γειτονικά διαμερίσματα. Ο σχεδιασμός μας έχει περάσει τη δοκιμή IAC AFLR έως και 40 kA για 1 δευτερόλεπτο.

● Ασφάλεια προσωπικού–Οι χειριστές μπορούν να ανοίξουν την πόρτα του διαμερίσματος του διακόπτη για πρόσβαση στο καρότσι, ενώ οι ράβδοι διαύλου παραμένουν ζωντανοί αλλά πλήρως κλεισμένοι πίσω από σταθερά χαλύβδινα φράγματα.

● Παράλληλη συντήρηση–Οι εργασίες τερματισμού καλωδίων μπορούν να συνεχιστούν ενώ γίνεται σέρβις στο διαμέρισμα του διακόπτη.

2. Αυτόματα παντζούρια για προστασία ζωντανής επαφής

Όταν το καροτσάκι μετακινείται από τη συνδεδεμένη στη θέση δοκιμής, τα παντζούρια από ανοξείδωτο χάλυβα γλιστρούν αυτόματα πάνω από τις σταθερές κύριες επαφές (πλευρές γραμμής και φορτίου). Βασικά χαρακτηριστικά:

● Υλικό – από ανοξείδωτο χάλυβα πάχους 3 mm (όχι αλουμίνιο ή πλαστικό)

● Λειτουργία – Με ελατήριο, ασφαλής έναντι αστοχίας (τα παντζούρια κλείνουν ακόμα κι αν σπάσει το ελατήριο του μηχανισμού – υποβοήθηση βαρύτητας)

● Κλείδωμα – Τα παντζούρια δεν μπορούν να ανοίξουν χειροκίνητα εκτός εάν αφαιρεθεί το καροτσάκι και χρησιμοποιηθεί ειδικό εργαλείο ξεκλειδώματος (αποτρέπει τη μη εξουσιοδοτημένη πρόσβαση)

● Μόνωση – Τα παντζούρια είναι επικαλυμμένα με 2mm μονωτικής εποξειδικής ουσίας στην πίσω πλευρά για την αποφυγή επαγόμενων τάσεων

3. Αερομόνωση – Χωρίς Αέριο SF6

Σε αντίθεση με τον διακόπτη με μόνωση αερίου (GIS), ο διακόπτης πίνακα με μόνωση αέρα υψηλής τάσης KYN χρησιμοποιεί μόνο ατμοσφαιρικό αέρα ως μονωτικό μέσο. Αυτό προσφέρει πολλαπλά οφέλη:

● Μηδενικές εκπομπές αερίων θερμοκηπίου–Το SF6 έχει δυναμικό υπερθέρμανσης του πλανήτη 23.500 φορές μεγαλύτερο από αυτό του CO2. Οι ρυθμιστικές αρχές στην ΕΕ και σε πολλές πολιτείες των ΗΠΑ περιορίζουν τη χρήση SF6. Το KYN με μόνωση αέρα είναι η μελλοντική επιλογή.

● Δεν απαιτείται εξοπλισμός χειρισμού αερίου – Το GIS χρειάζεται ακριβά καρότσια αερίου, μετρητές πίεσης, ανιχνευτές διαρροών και πιστοποιημένους τεχνικούς για αναπλήρωση. Το ΚΥΝ δεν χρειάζεται τίποτα από αυτά.

● Οπτικά επαληθεύσιμα κενά αέρα–Οι χειριστές μπορούν να δουν τις ανοιχτές επαφές ή το κενό μεταξύ του καροτσιού και των σταθερών επαφών. Ο εξοπλισμός SF6 κρύβει τα πάντα πίσω από σφραγισμένα περιβλήματα.

● Χαμηλότερο κόστος κύκλου ζωής–Χωρίς αναπλήρωση αερίου, χωρίς περιοδικές δοκιμές υγρασίας, χωρίς αντικατάσταση στεγανοποίησης. Ο αέρας είναι δωρεάν.

5. Υψηλή ικανότητα αντοχής σε βραχυκύκλωμα

ΜαςΔιακοπτικός εξοπλισμός KYNπετυχαίνει:

● Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας – Έως 50 kA για 3 δευτερόλεπτα

● Ονομαστικό ρεύμα αντοχής αιχμής – Έως 125 kA

● Ταξινόμηση εσωτερικού τόξου – IAC AFLR 40kA/1s (προσβάσιμο εμπρός, πλευρικό, πίσω)

Αυτές οι αξιολογήσεις υπερβαίνουν τις τυπικές απαιτήσεις χρησιμότητας (συνήθως 25 kA ή 31,5 kA για 3 δευτερόλεπτα). Η ικανότητα υψηλής αντοχής προέρχεται από:

● Διπλωμένοι βραχίονες στήριξης ζυγού 2,5 mm

● Επάργυροι χάλκινοι δίαυλοι με ελάχιστη ροπή μπουλονιού 70 Nm

● Μονωμένα χιτώνια ζυγού για την αποφυγή φλας από φάση σε φάση υπό δόνηση.

Χαρακτηριστικά προϊόντος

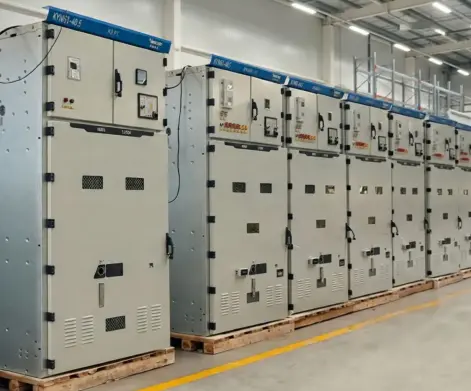

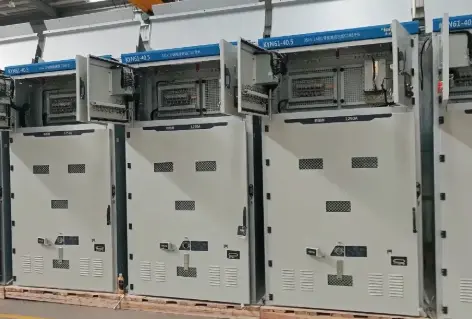

Στοιχεία Παραγωγής

Πλαίσιο και περίβλημα

1. Υλικό: Πλαίσιο από χάλυβα ψυχρής έλασης 2,5 mm. Εμπόδια διαμερίσματος 3,0 mm

2. Διαμόρφωση: κοπή με λέιζερ, διάτρηση με CNC, ρομποτική συγκόλληση MIG

3. Επίστρωση: Διαδικασία εννέα βημάτων – E-coat primer + πολυεστερική πούδρα πάχους 100-120μm. Ψεκασμός αλατιού >1000 ώρες

4. Χρώμα: RAL 7035 (ανοιχτό γκρι) στάνταρ

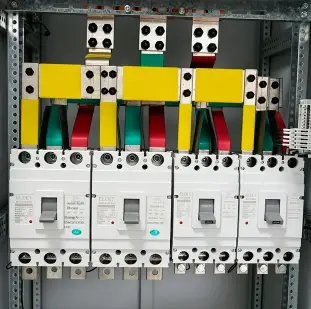

Σύστημα Busbar

1. Χαλκός: 99,95% E-Cu, αγωγιμότητα ≥58 MS/m

2. Αρμοί: Επάργυροι (10μm) + ροδέλες Belleville, ροπές στα 70 Nm με σήμανση κόκκινου χρώματος

3. Μόνωση: Θερμοσυστελλόμενα χιτώνια επιβραδυντικά φλόγας, μερική εκφόρτιση <5 pC στα 15 kV

4. Μονωτήρες στήριξης: Εποξειδικοί με πλήρωση πυριτίου, ερπυσμού ≥20mm/kV

Κατασκευή χειροκίνητων καροτσιών

1. Πλαίσιο: Μαύρο με επίστρωση πούδρας. τέσσερις κύλινδροι MoS2-νάιλον (χωρητικότητα φόρτωσης 500 kg έκαστος)

2. Racking: Acme μολύβδινη βίδα, 10 στροφές δοκιμή-σύνδεση, ροπή <15 Nm

3. Τοποθέτηση διακόπτη: Άμεση βίδα για Lugao VCB ή ABB VD4/Siemens 3AH

4. Βοηθητικές επαφές: 8NO+8NC, silver-nickel, 10A at 250V AC

Συσκευασία, αποστολή και εξυπηρέτηση μετά την πώληση

Συσκευασία και αποστολή

Κάθε ντουλάπι διακοπτών με μόνωση αέρα KYN με μεταλλική επένδυση προστατεύεται με αδιάβροχη μεμβράνη, αφρό ή γωνιακά προστατευτικά και συσκευάζεται σε ξύλινες θήκες εξαγωγής ή ενισχυμένες παλέτες σύμφωνα με τις απαιτήσεις αποστολής. Τα χειροκίνητα καρότσια, τα όργανα και τα αξεσουάρ του διακόπτη κενού μπορούν να στερεωθούν ή να προστατευτούν ξεχωριστά για μείωση της κίνησης κατά τη μεταφορά. Η αποστολή μπορεί να διευθετηθεί με θαλάσσια ή χερσαία μεταφορά ανάλογα με τον προορισμό του έργου.

Εξυπηρέτηση μετά την πώληση

Λουγκάοπαρέχει τεχνική υποστήριξη για εγκατάσταση, θέση σε λειτουργία και λειτουργία σύμφωνα με την επιβεβαιωμένη συμφωνία παραγγελίας. Τα ηλεκτρικά σχέδια, τα δευτερεύοντα διαγράμματα καλωδίωσης, οι οδηγίες λειτουργίας και οι αναφορές δοκιμών ρουτίνας μπορούν να παρέχονται πριν από την αποστολή. Οι όροι εγγύησης και η υποστήριξη ανταλλακτικών παρέχονται σύμφωνα με τη σύμβαση και την επιβεβαιωμένη τεχνική συμφωνία.
