XL-21 Σταθερό κιβώτιο διανομής ισχύος

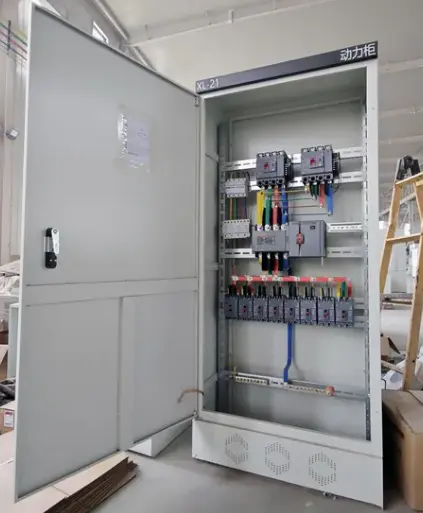

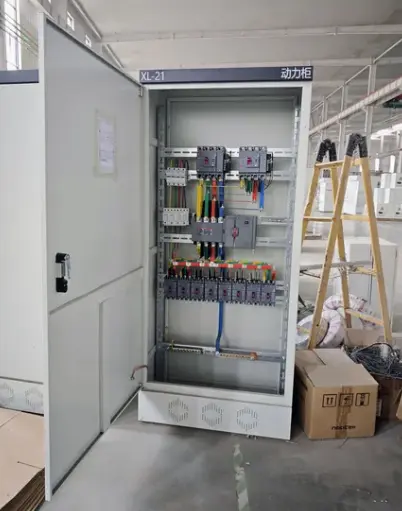

Ο διακόπτης XL-21 Fixed Power Distribution Box είναι ένας επιτοίχιος ή επιδαπέδιος κλειστός θάλαμος διανομής ρεύματος χαμηλής τάσης, με τυπική ονομαστική τιμή έως 630A. Διαθέτει εσωτερική δομή στήριξης σταθερού τύπου — που σημαίνει ότι όλοι οι διακόπτες κυκλώματος, οι επαφές, οι μετρητές και οι ακροδέκτες είναι μόνιμα τοποθετημένοι σε εσωτερικές ράγες ή πλάκες στερέωσης, αντί να αποσύρονται.

Τι κάνει αυτό το προϊόν;

● Λαμβάνει και διανέμει ηλεκτρική ενέργεια από μια κύρια εισερχόμενη πηγή σε πολλαπλά κυκλώματα εξερχόμενης διακλάδωσης

● Παρέχει προστασία από υπερένταση και βραχυκύκλωμα για εξοπλισμό κατάντη χρησιμοποιώντας διακόπτες κυκλώματος διαμορφωμένης θήκης (MCCB) ή μικροσκοπικούς διακόπτες κυκλώματος (MCB)

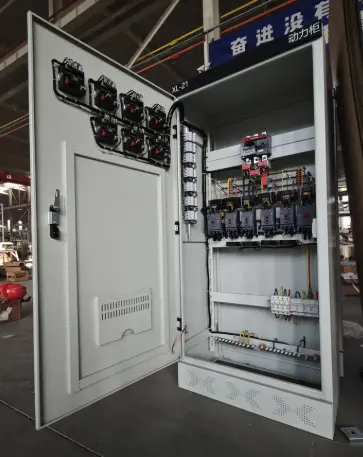

● Επιτρέπει τον τοπικό έλεγχο των κινητήρων, των κυκλωμάτων φωτισμού και άλλων φορτίων μέσω κουμπιών ή διακοπτών επιλογής που είναι τοποθετημένοι στην πόρτα

● Συσκευές μέτρησης και παρακολούθησης σπιτιών όπως αμπερόμετρα, βολτόμετρα και ψηφιακοί μετρητές ισχύος

● Απομονώνει κυκλώματα για ασφαλή συντήρηση με χρήση κύριου εισερχόμενου διακόπτη ή διακόπτη κυκλώματος

Τεχνικές Παράμετροι

Πρότυπα και Πιστοποιήσεις

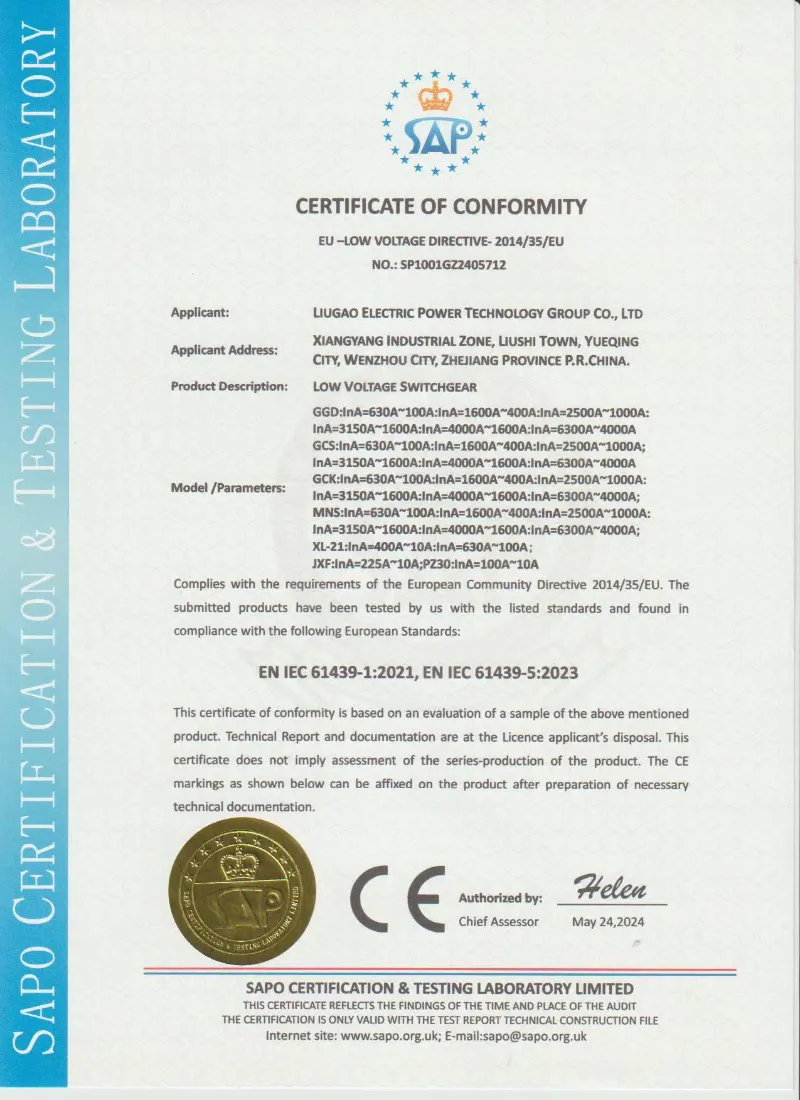

Ο διακόπτης XL-21 Fixed Power Distribution Box μπορεί να κατασκευαστεί σύμφωνα με τα πρότυπα IEC 61439, GB/T 7251 και τεχνικές απαιτήσεις για το έργο. Το Lugao Power υποστηρίζει εργοστασιακές δοκιμές ρουτίνας πριν από την αποστολή, όπως δοκιμή αντίστασης μόνωσης, δοκιμή τάσης αντοχής στη συχνότητα ισχύος, επιθεώρηση καλωδίωσης, δοκιμή μηχανικής λειτουργίας και οπτική επιθεώρηση.

• IEC 61439 Συγκροτήματα διακοπτών και ελέγχου χαμηλής τάσης
• Σύστημα διαχείρισης ποιότητας εργοστασίου ISO
• Έκθεση ρουτίνας δοκιμής διαθέσιμη πριν από την παράδοση
• Επιθεώρηση τρίτων υποστηρίζεται κατόπιν αιτήματος
• Διατίθεται προσαρμογή OEM και συγκεκριμένου έργου

Σε αντίθεση με τα μεγαλύτερα αποσπώμεναεξοπλισμός διανομής, το XL-21 έχει σχεδιαστεί για εφαρμογές όπου οι αλλαγές κυκλώματος είναι σπάνιες και η απλότητα εκτιμάται σε σχέση με την αρθρωτή ευελιξία. Ο σταθερός σχεδιασμός του προσφέρει χαμηλότερο αρχικό κόστος, μικρότερο αποτύπωμα και ευκολότερη εγκατάσταση. Ουσιαστικά, το ντουλάπι διανομής XL-21 είναι το εργαλείο της μικρής έως μεσαίας διανομής ισχύος — αξιόπιστο, απλό και οικονομικό.

Πλεονεκτήματα προϊόντος

Ο διακόπτης XL-21 Fixed Power Distribution Box προσφέρει πολλά συναρπαστικά πλεονεκτήματα που τον καθιστούν την προτιμώμενη επιλογή για εφαρμογές σταθερής διανομής.

Χαρακτηριστικά προϊόντος

Ο πίνακας διανομής ρεύματος χαμηλής τάσης ενσωματώνει τα ακόλουθα διακριτικά χαρακτηριστικά που τον διαφοροποιούν από τα ανταγωνιστικά κουτιά σταθερής διανομής.

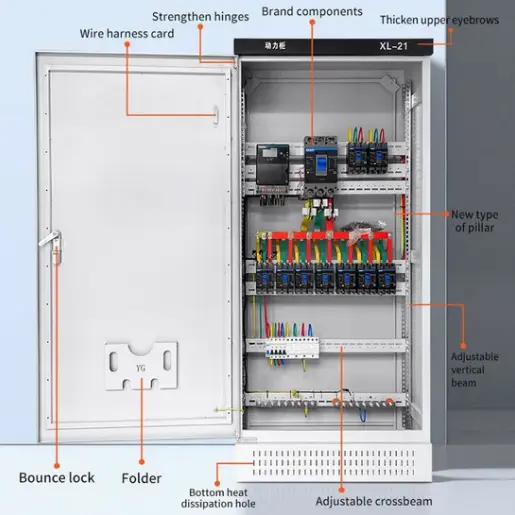

Συγκολλημένος σκελετός με διπλή επίστρωση: Το κύριο πλαίσιο είναι κατασκευασμένο από χάλυβα ψυχρής έλασης 1,5 mm έως 2,0 mm με συνεχή συγκόλληση τόξου θωρακισμένη με CO2 σε όλους τους αρμούς. Μετά τη συγκόλληση, ολόκληρο το περίβλημα υφίσταται απολίπανση, φωσφοροποίηση και ηλεκτροστατική βαφή πούδρας (τουλάχιστον 70μm) στο RAL 7035. Αυτή η προστασία διπλής στρώσης ξεπερνά σημαντικά τα κουτιά με πριτσίνια ή συναρμολογημένα με μπουλόνια σε διαβρωτικά περιβάλλοντα.

Αρθρωτή πόρτα με άνοιγμα 130°: Η μπροστινή πόρτα είναι εξοπλισμένη με μεντεσέδες από ανοξείδωτο χάλυβα βαρέως τύπου που επιτρέπουν άνοιγμα 130°, καθώς και μηχανισμό κλειδώματος τριών σημείων (πάνω, μέση, κάτω) με λαβή στάνταρ DIN. Παρέχεται ένα διαφανές παράθυρο οργάνων για ανάγνωση του μετρητή χωρίς άνοιγμα της πόρτας.

Αφαιρούμενα πλαϊνά και πίσω πάνελ: Και τα δύο πλαϊνά και το πίσω πάνελ αφαιρούνται χρησιμοποιώντας ένα τυπικό εξάγωνο κλειδί. Αυτό επιτρέπει την πρόσβαση 360° στα εσωτερικά εξαρτήματα κατά την εγκατάσταση ή τη συντήρηση — ένα χαρακτηριστικό που σπάνια συναντάται σε κουτιά διανομής χαμηλού κόστους.

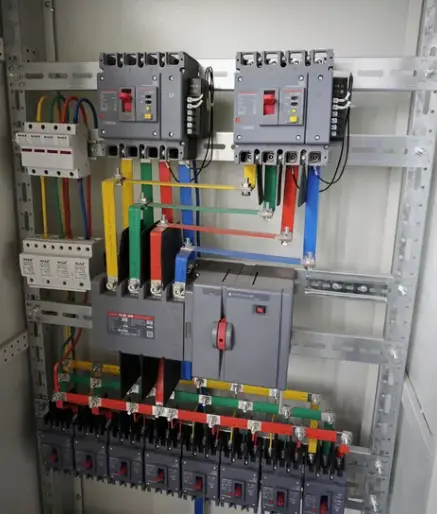

Ράγες στερέωσης γενικής χρήσης: Εσωτερικά, το ντουλάπι είναι εφοδιασμένο τόσο με διάτρητες πλάκες στερέωσης (για συσκευές με βίδες) όσο και με ράγες DIN από πάνω καπέλο (για συσκευές με κουμπωτά). Αυτός ο σχεδιασμός διπλού συστήματος φιλοξενεί οποιαδήποτε μάρκα MCCB, MCB, επαφέα ή μπλοκ ακροδεκτών.

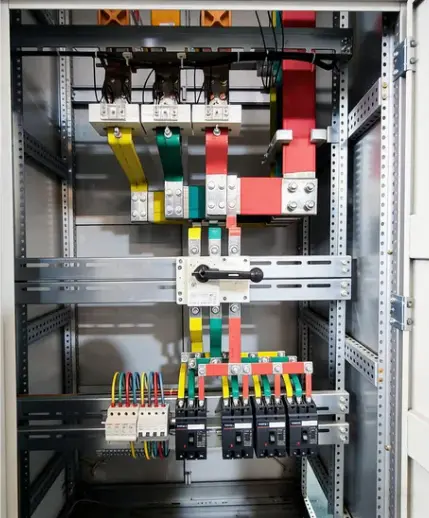

Ενσωματωμένες ράβδοι ουδέτερου και γείωσης: Η εργοστασιακά τοποθετημένη ουδέτερη ράβδος χαλκού (πλήρης χωρητικότητα) και η ράβδος γείωσης (μισή χωρητικότητα) λειτουργούν σε όλο το ύψος του περιβλήματος, με προ-διάτρητα σημεία σύνδεσης κάθε 50 mm. Δεν χρειάζεται να προσθέσετε ξεχωριστές ράβδους διαύλου στον ιστότοπο.

Σύστημα διαχείρισης καλωδίων: Κάθετες γούρνες καλωδίων τόσο στην αριστερή όσο και στη δεξιά πλευρά, καθεμία με αφαιρούμενα καλύμματα. Διατίθενται knockouts εισόδου/εξόδου καλωδίων στο επάνω, στο κάτω μέρος και στα δύο πλευρικά τοιχώματα. Ένας ξεχωριστός αγωγός καλωδίωσης ελέγχου διαχωρίζει την καλωδίωση χαμηλής τάσης από τα καλώδια τροφοδοσίας.

Εισερχόμενος διακόπτης απομόνωσης με κλειδαριά πόρτας: Η λαβή του κύριου εισερχόμενου διακόπτη είναι μηχανικά κλειδωμένη με την μπροστινή πόρτα — η πόρτα δεν μπορεί να ανοίξει εκτός εάν ο κεντρικός διακόπτης βρίσκεται στη θέση OFF. Αυτό το χαρακτηριστικό ασφαλείας αποτρέπει την τυχαία επαφή με ηλεκτροφόρα μέρη.

Επισήμανση κυκλώματος με μεταξοτυπία: Κάθε θέση κυκλώματος επισημαίνεται με σαφήνεια στην εσωτερική πλάκα στερέωσης χρησιμοποιώντας εκτύπωση με μεταξοτυπία ανθεκτική στη φθορά. Οι ετικέτες δεν ξεθωριάζουν ούτε ξεφλουδίζουν σαν αυτοκόλλητα.

Εφαρμογή προϊόντος

Το XL-21 Fixed Power Distribution Box Switchgear χρησιμοποιείται ευρέως στους ακόλουθους τομείς:

● Βιομηχανικές εγκαταστάσεις – Μηχανουργεία, γραμμές συναρμολόγησης, εξοπλισμός χειρισμού υλικών, σταθμοί συγκόλλησης (συνήθως τροφοδότες 100A–630A)

● Εμπορικά κτίρια – Εμπορικά κέντρα, δάπεδα γραφείων, καταστήματα λιανικής, εστιατόρια (φωτισμός και γενική διανομή ρεύματος)

● Συγκροτήματα κατοικιών – Διανομή ορόφων πολυκατοικίας, κοινοτικές εγκαταστάσεις, φωτισμός χώρων στάθμευσης

● Υποδομή – Φωτισμός σήραγγας, ηλεκτροδότηση σταθμού διοδίων, ντουλάπια ελέγχου οδοφωτισμού

● Συστήματα HVAC – Κύρια διανομή για ψυκτικές μονάδες, μονάδες διαχείρισης αέρα, αντλιοστάσια

● Προσωρινή ισχύς εργοταξίου – Τρέιλερ κατασκευών, διανομή ενέργειας εκδηλώσεων, σετ παραγωγής ταινιών

Σε όλα αυτά τα σενάρια, ο ηλεκτρικός πίνακας διανομής παρέχει μια ισορροπία κόστους, αξιοπιστίας και ευκολίας συντήρησης που δεν μπορούν να ταιριάξουν με πιο σύνθετους διακόπτες.

FAQ

Ποιο είναι το ονομαστικό εύρος ρεύματος του συστήματος διανομής XL-21;

Το σταθερό κουτί διανομής ισχύος XL-21 μπορεί συνήθως να διαμορφωθεί από 100A έως 630A σύμφωνα με το φορτίο του έργου και το σχεδιασμό του κυκλώματος.

Μπορεί η Lugao να προσαρμόσει τη διάταξη του εσωτερικού στοιχείου;

Ναί. Μπορούμε να προσαρμόσουμε τη διάταξη των MCCB, MCB, επαφών, μετρητών, ακροδεκτών, ράβδων εισόδου και καλωδίων σύμφωνα με το μονογραμμικό σας διάγραμμα.

Ποιες πληροφορίες πρέπει να δώσω για την προσφορά;

Δώστε ονομαστική τάση, ονομαστικό ρεύμα, αριθμό εισερχόμενων και εξερχόμενων κυκλωμάτων, προδιαγραφές διακόπτη, βαθμό προστασίας, τύπο εγκατάστασης, ποσότητα και θύρα προορισμού.

Μπορείτε να παρέχετε διαγράμματα καλωδίωσης πριν από την παραγωγή;

Ναί. Η Lugao μπορεί να παρέχει σχέδια διάταξης, διαγράμματα καλωδίωσης και έγγραφα τεχνικής επιβεβαίωσης πριν από την παραγωγή για έγκριση από τον πελάτη.

Είναι το ντουλάπι XL-21 κατάλληλο για εξωτερική χρήση;

Τα τυπικά ντουλάπια XL-21 χρησιμοποιούνται κυρίως σε εσωτερικούς χώρους. Για εφαρμογές εξωτερικού χώρου, μπορούμε να προσαρμόσουμε υψηλότερη προστασία IP, αδιάβροχη δομή και αντιδιαβρωτική επίστρωση.

Συσκευασία, αποστολή, after-sales & FAQ

Συσκευασία & Αποστολή

Ατομική συσκευασία:Κάθε ντουλάπι τυλίγεται σε αντισκωριακό χαρτί VCI, στη συνέχεια με μεμβράνη με φυσαλίδες, στη συνέχεια με ελαστική μεμβράνη και, τέλος, τοποθετείται σε κιβώτιο από κόντρα πλακέ 10 mm με ατσάλινα προστατευτικά άκρων.

Όροι αποστολής:FOB Ningbo, μεγάλα λιμάνια CIF ή Ex-works.

Χρόνος παράδοσης:15 εργάσιμες ημέρες για τυπικές διαμορφώσεις (έως 10 μονάδες).

Εξυπηρέτηση μετά την πώληση – Εγγύηση 1 έτους

●Περίοδος εγγύησης:12 μήνες από την έναρξη λειτουργίας ή 18 μήνες από την αποστολή, όποιο συμβεί πρώτο.

●Κάλυψη:Κατασκευαστικά ελαττώματα, όπως ρωγμές συγκόλλησης πλαισίου, αστοχία επίστρωσης (μη λειαντική), ελαττωματική ασφάλιση πόρτας και σφάλματα καλωδίωσης.

● Εξαιρέσεις:Ζημιά από ακατάλληλη εγκατάσταση, υπερφόρτωση πέρα ​​από το ονομαστικό ρεύμα, φυσική πρόσκρουση, διάβρωση από χημικά που δεν προσδιορίζονται ή ανωτέρα βία.
