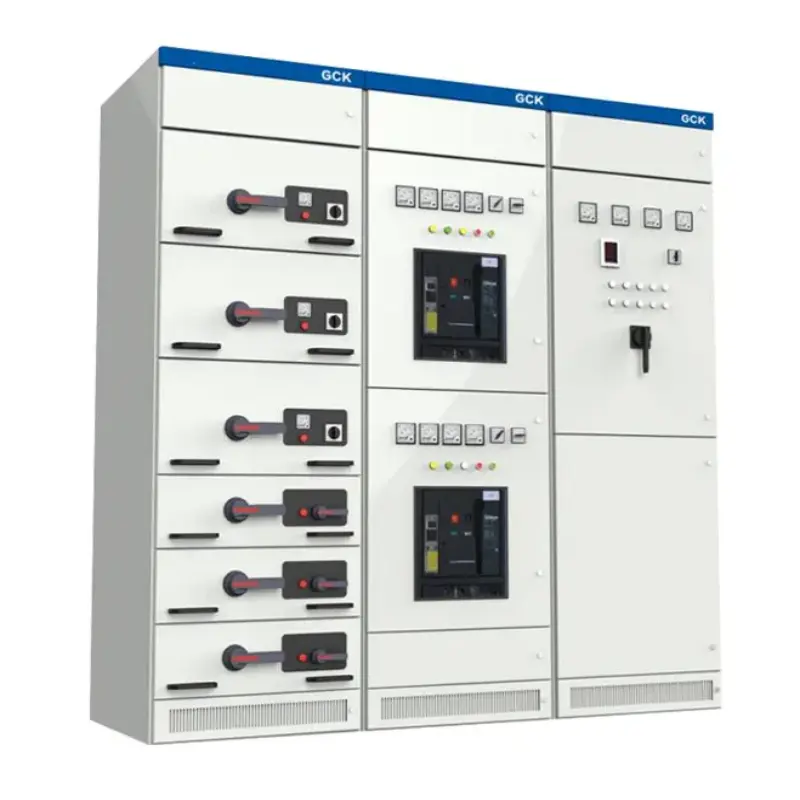

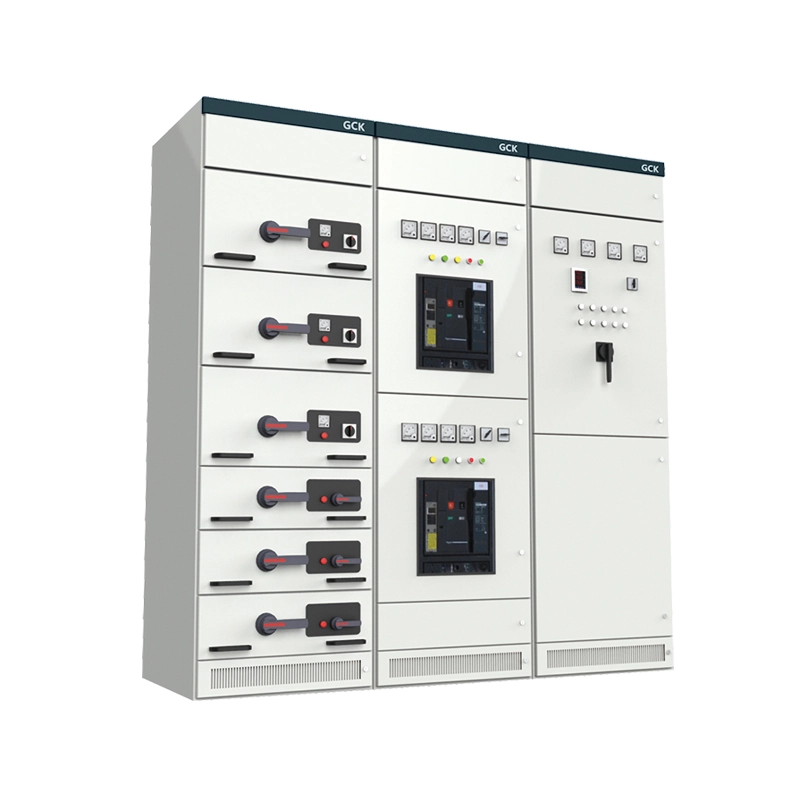

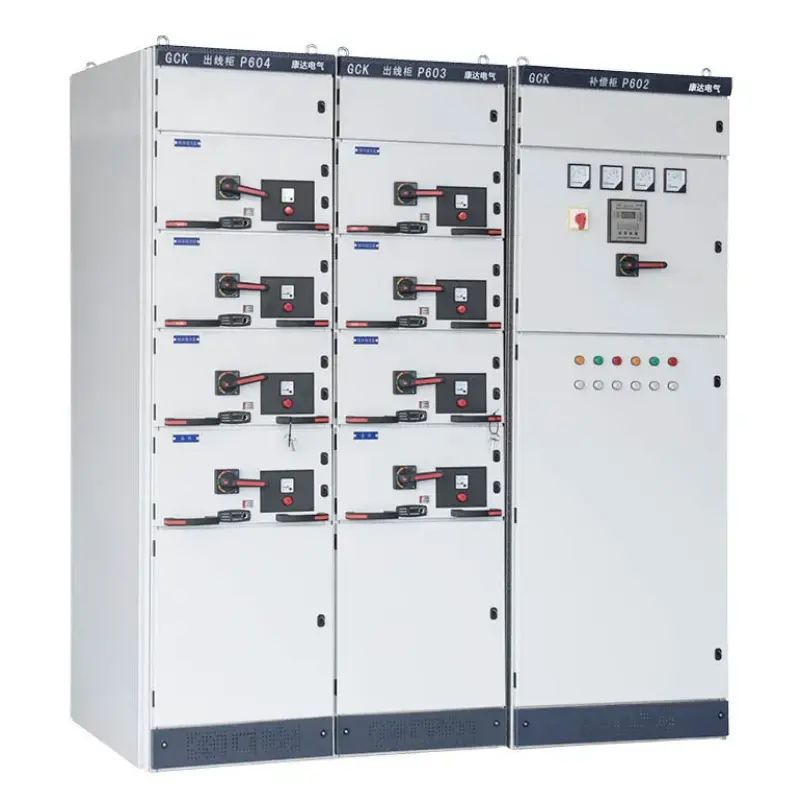

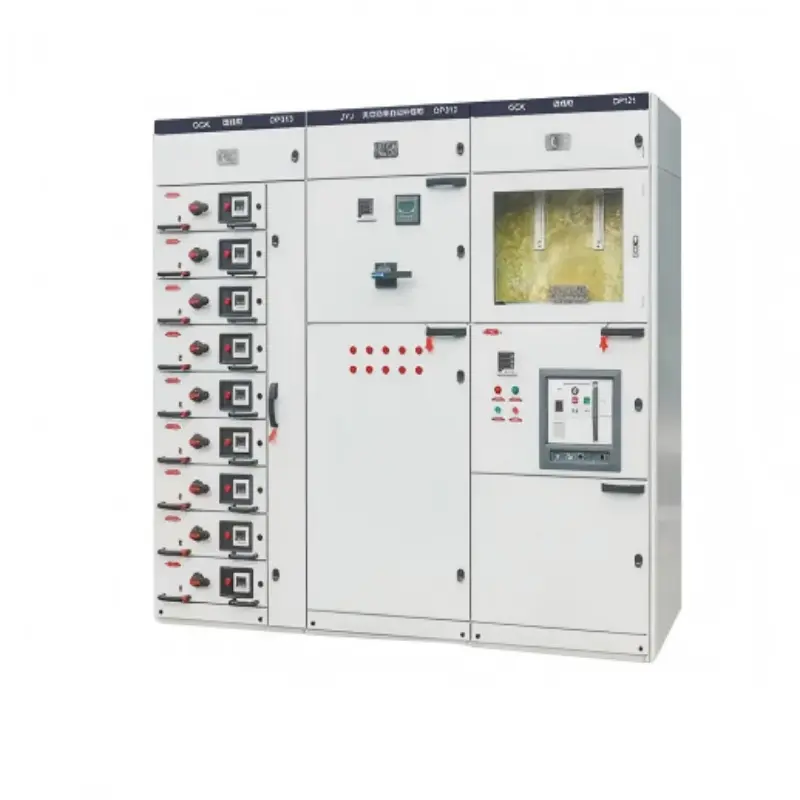

Οικονομικό ερμάριο με διακόπτη συναρμολόγησης GCK προφίλ C

Το συγκρότημα προφίλ C GCK Οικονομικό ερμάριο διακόπτη είναι ακλειστός διακόπτης χαμηλής τάσης (έως 690 V).χρησιμοποιώντας ένα βιδωτό πλαίσιο από χάλυβα προφίλ C. Τα προφίλ C είναι κανάλια από γαλβανισμένο χάλυβα ψυχρής έλασης, προ-τρυπημένα με αρθρωτό πλέγμα οπών 25 mm, που επιτρέπουν τη συναρμολόγηση χωρίς συγκόλληση ή ειδικά εργαλεία.

Τι κάνει αυτό το προϊόν;

● Κατανομή ισχύος – Παρέχει με ασφάλεια ισχύ από την κύρια εισερχόμενη πηγή σε τροφοδότες, κινητήρες, πάνελ φωτισμού και άλλα φορτία.

● Λειτουργία συρταριού – Περιλαμβάνει αποσπώμενα συρτάρια (διακοπτές κυκλώματος, επαφές, μαλακοί εκκινητές) που μπορούν να αντικατασταθούν όσο ο κύριος ζυγός παραμένει ενεργός, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας.

● Επιτόπια διαμόρφωση – Προσθέστε ή μετακινήστε εύκολα τμήματα ξεβιδώνοντας τις ακραίες πλάκες, βιδώνοντας σε νέους θαλάμους και επεκτείνοντας τις ράβδους ζυγών με απλά κιτ.

● Προστασία & απομόνωση – Παρέχει μηχανικές ασφάλειες, παντζούρια και διαμορφώσιμη μορφή διαχωρισμού (Μορφή 2b, 3b ή 4b).

Επιλογές προσαρμογής

Ουσιαστικά, αυτό το ντουλάπι προσφέρει μοντέρνα έλξηεξοπλισμός διανομήςλειτουργικότητα — ασφαλής συντήρηση, υψηλή πυκνότητα και αρθρωτότητα — σε αρχική τιμή. Είναι ιδανικό για μικρές έως μεσαίες βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια, έργα υποδομής και ανακαινίσεις με βάση τον προϋπολογισμό, όπου η ποιότητα δεν μπορεί να διακυβευτεί.

Παράμετροι προϊόντος (Προδιαγραφές)

Ακολουθούν οι βασικές τεχνικές προδιαγραφές για το συγκρότημα προφίλ C GCK Economical Switch Cabine. Οι τιμές βασίζονται σε τυπικές διαμορφώσεις και μπορούν να προσαρμοστούν για συγκεκριμένες απαιτήσεις έργου.

Χαρακτηριστικά προϊόντος και εφαρμογές (Μορφή Q&A)

Το συγκρότημα προφίλ C GCK Economical Switch Cabinet ξεχωρίζει λόγω του μοναδικού συνδυασμού οικονομίας, ευελιξίας και αποδεδειγμένης απόδοσης. Παρακάτω απαντάμε στις πιο συχνές ερωτήσεις που κάνουν οι πελάτες σχετικά με τις δυνατότητες και τις κατάλληλες εφαρμογές του.

Ε1: Τι κάνει τον σχεδιασμό του προφίλ C πιο οικονομικό από τον συγκολλημένο εξοπλισμό διανομής;

Α: Τρεις λόγοι: (1) Το πλαίσιο με μπουλόνια εξαλείφει τα ακριβά εξαρτήματα συγκόλλησης. (2) Το προ-τρυπημένο πλέγμα 25 mm αφαιρεί την προσαρμοσμένη διάτρηση. (3) Τα κατεστραμμένα προφίλ μπορούν να αντικατασταθούν μεμονωμένα, όχι ολόκληρο το πλαίσιο. Όταν αγοράζετε το συγκρότημα προφίλ C GCK Economical Switch Cabinet, πληρώνετε για αξία, όχι υπερβολική μηχανική.

Ε2: Είναι η βιδωτή δομή αρκετά ισχυρή για βιομηχανικά περιβάλλοντα;

Α: Ναι. Με σωστή ροπή (M8:18Nm, M10:35Nm), πληροί το IEC 61439-2 και αντέχει δυνάμεις βραχυκυκλώματος 50kA χωρίς μόνιμη παραμόρφωση. Για ακραίους κραδασμούς (π.χ. πρέσες σφράγισης ή πλοία), προτείνουμε τα συγκολλημένα μαςΣειρά MNS. Για το 95% των βιομηχανικών/εμπορικών χώρων, το προφίλ C GCK είναι κάτι παραπάνω από επαρκές.

Ε3: Πώς συγκρίνεται το γαλβανισμένο φινίρισμα με την επίστρωση σκόνης;

Α: Ο γαλβανισμός εν θερμώ μετά τη διάτρηση καλύπτει όλες τις επιφάνειες —συμπεριλαμβανόμενες κομμένες άκρες και τρύπες— με ομοιόμορφο στρώμα ψευδαργύρου ≥65μm. Δεν θρυμματίζεται ούτε διαβρώνεται όταν εισέρχεται υγρασία από πίσω του, ξεπερνώντας την επίστρωση πούδρας σε υγρά περιβάλλοντα (π.χ. επεξεργασία νερού, υφαντουργεία). Εάν απαιτείται χρώμα, μπορεί να εφαρμοστεί βαφή πούδρας πάνω από το γαλβανισμένο στρώμα.

Ε4: Ποια είναι τα πιο κοινά σενάρια εφαρμογών;

Α: Βάσει χιλιάδων παγκόσμιων εγκαταστάσεων, το συγκρότημα προφίλ C GCK Economical Switch Cabinet αναπτύσσεται συχνότερα σε:

Μικρές και μεσαίες βιομηχανικές μονάδες: επεξεργασία τροφίμων, χύτευση πλαστικών, μεταλλουργία και υφαντουργεία

Εμπορικά κτίρια: εμπορικά κέντρα, ξενοδοχεία και κτίρια γραφείων

Επεξεργασία νερού και λυμάτων: αντλιοστάσια, συστήματα άρδευσης και αφαλάτωσης

Έργα μετασκευής: αντικατάσταση παλαιών σταθερών πινάκων διανομής με σύγχρονους εξοπλισμούς διανομής

Προσωρινές εγκαταστάσεις ηλεκτρικής ενέργειας: εργοτάξια, στρατόπεδα εξόρυξης και συστήματα ενέργειας εκδηλώσεων

Λεπτομέρειες Παραγωγής & Ανταγωνιστικά Πλεονεκτήματα

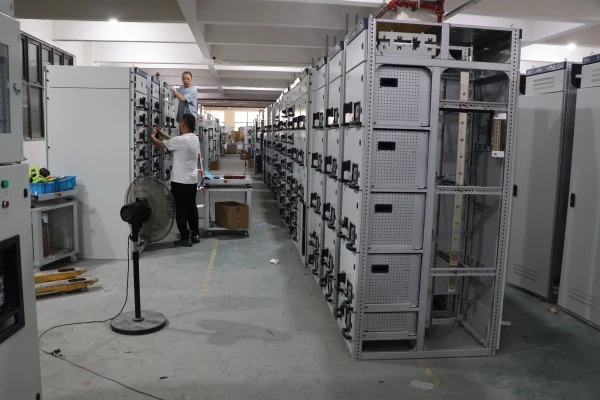

Λεπτομέρειες παραγωγής – Πώς κατασκευάζουμε το συγκρότημα προφίλ C GCK Οικονομικό ερμάριο διακόπτη

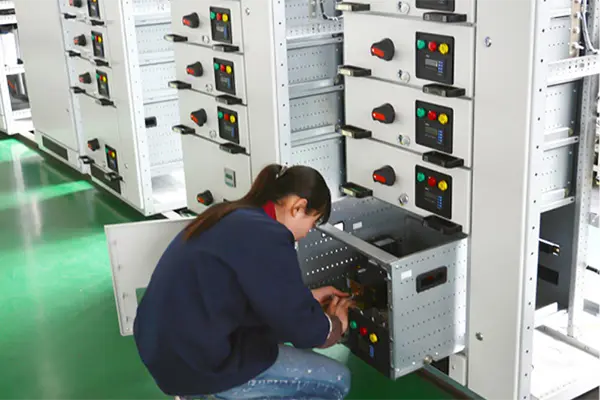

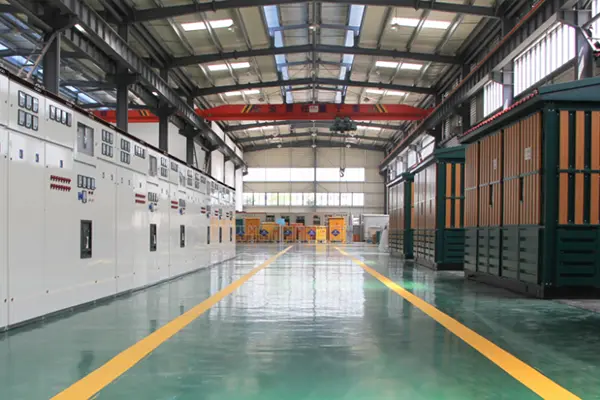

Στη Lugao Power Co., Ltd., κατασκευάζουμε κάθε συγκρότημα προφίλ C GCK, Οικονομικό ερμάριο διακόπτη με συνέπεια, ανθεκτικότητα και ευκολία συναρμολόγησης.

1. Κατασκευή προφίλ C:Ιαπωνικού προτύπου Q235B 2,0mm χαλύβδινο πηνίο → CNC διάτρηση πλέγμα 25mm → ψυχρής μορφής σχήματος C (±0,3mm ακρίβεια) → κοπή σε μήκος → γαλβανισμένο εν θερμώ (≥65μm, ASTM A123).

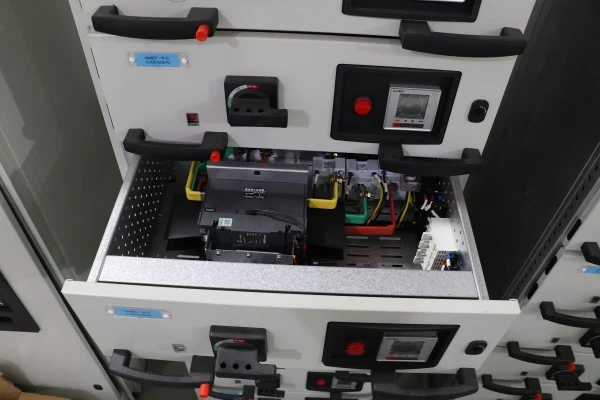

2. Συρταριέρα:Γαλβανισμένος χάλυβας 2,5 mm με λακκάκια τοποθέτησης και νάιλον κυλίνδρους. Δέχεται συρτάρια 8E/2 έως 24E μέσω πλάκας προσαρμογέα. Μηχανική κλειδαριά τριών θέσεων (συνδεδεμένη/δοκιμή/απομονωμένη) με λαβή λουκέτου.

3. Μονάδα συρταριού:Μπροστινό πάνελ από χάλυβα 1,5 mm, επίστρωση πούδρας RAL 7035, ετικέτα με χαραγμένη με λέιζερ. Λαβή με ένδειξη O/I. Βασικές επαφές: επάργυρος χαλκός (≥10μm), σχέδιο τουλίπας με ελατήριο. Δευτερεύουσα καλωδίωση: Χάλκινο σύρμα PVC 2,5 mm² με αριθμημένους δακτύλιους. Εργοστασιακά ελεγμένο για συνέχεια, μόνωση και μηχανική λειτουργία.

4. Σύστημα Busbar:ETP χαλκός (98% IACS), επάργυροι σύνδεσμοι με ροπή 35–40 Nm. Δίαυλος που υποστηρίζονται κάθε 500 mm (πιο σφιχτά από τα τυπικά 800 mm). Οι κάθετοι ζυγοί συνδέονται μέσω βιδωτών χάλκινων συνδέσμων.

5. Συναρμολόγηση και δοκιμή:Συγκρότημα ελεγχόμενης ροπής. Κάθε μονάδα που δοκιμάστηκε: διηλεκτρικό (2,5 kV/1 λεπτό), συνέχεια, μηχανική ασφάλιση και αύξηση θερμοκρασίας με ονομαστικό ρεύμα 1,1x. Περιλαμβάνεται έκθεση εργοστασιακών δοκιμών.

Εξυπηρέτηση μετά την πώληση – Εγγύηση ενός έτους

Περίοδος εγγύησης:12 μήνες από την ημερομηνία θέσης σε λειτουργία, αλλά όχι περισσότερο από 18 μήνες από την ημερομηνία αποστολής.

Τι καλύπτεται: Όλα τα κατασκευαστικά ελαττώματα συμπεριλαμβανομένων:

● Παραμόρφωση προφίλ C κάτω από ονομαστικό μηχανικό φορτίο

● Δυσλειτουργία κλειδώματος συρταριού (αποτυχία αποτροπής εσφαλμένης εισαγωγής ή αφαίρεσης)

● Φθορά κύριας επαφής άνω των 0,5 mm εντός της περιόδου εγγύησης

● Δευτερεύοντα σφάλματα καλωδίωσης ή χαλαροί τερματισμοί που προκαλούνται από την εργοστασιακή συναρμολόγηση

● Απολέπιση γαλβανισμένης επίστρωσης (με την προϋπόθεση ότι δεν υπάρχει εξωτερική τριβή)

Τι δεν καλύπτεται: Ζημιά που προκύπτει από ακατάλληλη εγκατάσταση, μη εξουσιοδοτημένη τροποποίηση, λειτουργία πέραν των χαρακτηριστικών της πινακίδας, φυσική πρόσκρουση, διάβρωση από έκθεση σε χημικά που δεν προσδιορίζεται κατά παραγγελία ή ανωτέρα βία (κεραυνός, πλημμύρα, πυρκαγιά κ.λπ.).

Δέσμευση απόκρισης:

● Απομακρυσμένη τεχνική υποστήριξη:εντός 8 εργάσιμων ωρών μέσω email, WhatsApp ή βιντεοκλήσης.

● Αποστολή ανταλλακτικών:εντός 48 ωρών για αξιώσεις εγγύησης (τυπική ταχυμεταφορά).

Τεκμηρίωση που παρέχεται με κάθε αποστολή:

1. Έκθεση εργοστασιακής δοκιμής (διηλεκτρικό, συνέχεια, αύξηση θερμοκρασίας)

2. Σχέδιο συναρμολόγησης και μονογραμμικό διάγραμμα

3. Πρόγραμμα συρταριών που αναφέρει τη βαθμολογία και τη λειτουργία κάθε συρταριού

4. Φύλλο προδιαγραφών ροπής για επιτόπια επανασυναρμολόγηση (παραγγελίες KD)

5. Εγχειρίδιο λειτουργίας και συντήρησης
