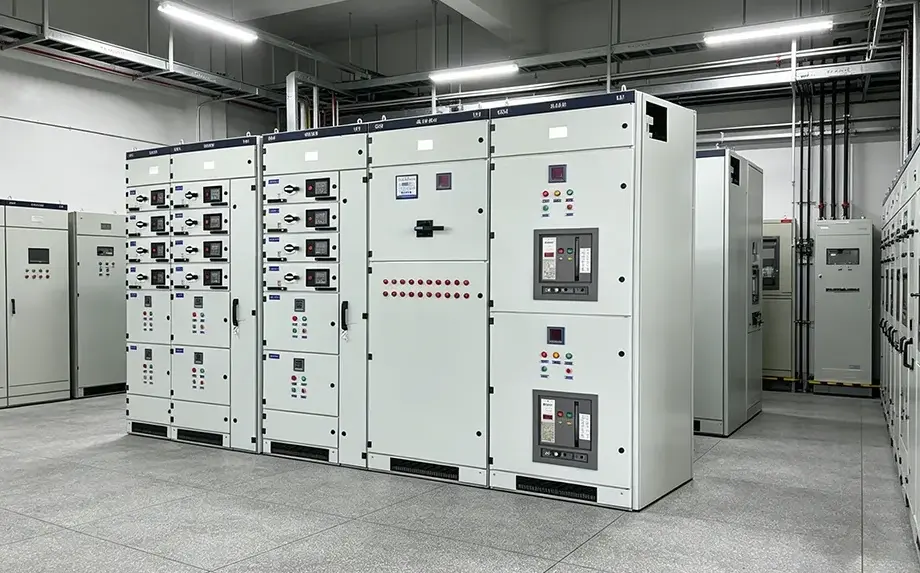

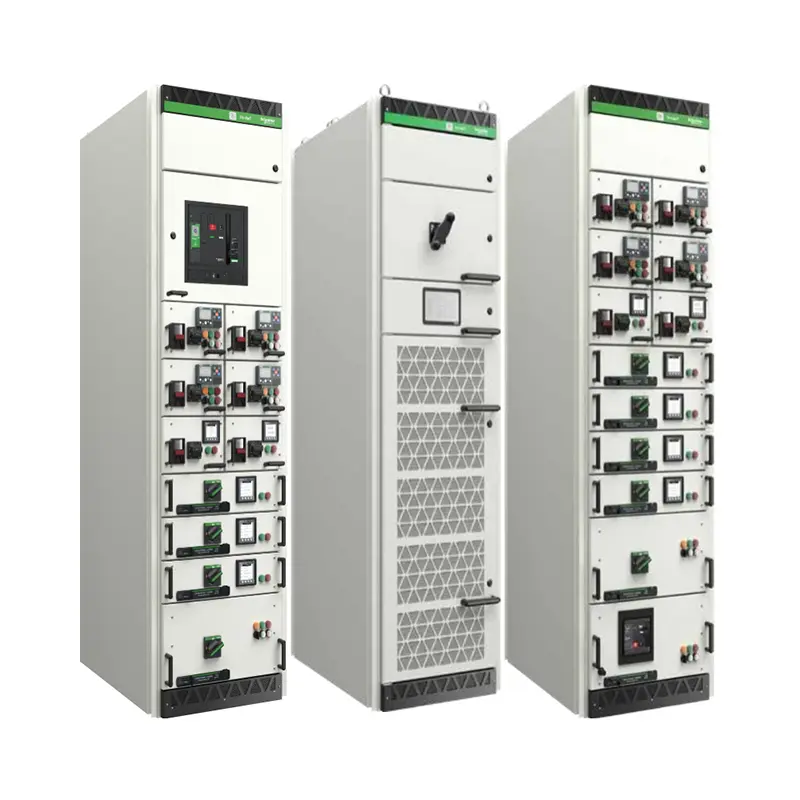

Έξυπνος διακόπτης πίνακα διανομής ισχύος

Ο Έξυπνος διακόπτης πίνακα συρταριού διανομής ισχύος της Lugao Power Co., Ltd. είναι ένα συγκρότημα χαμηλής τάσης υψηλής απόδοσης που συνδυάζει έξυπνη προστασία, μέτρηση και επικοινωνία. Σε αντίθεση με τα παραδοσιακά σταθερά πάνελ, αυτή η έκδοση τύπου συρταριού επιτρέπει σε κάθε μονάδα κυκλώματος να εισάγεται ή να αποσύρεται χωρίς να απενεργοποιείται ολόκληρο το σύστημα. Κάθε συρτάρι φιλοξενεί έναν αποκλειστικό διακόπτη κυκλώματος, ελεγκτή και αισθητήρες. Η «έξυπνη» δυνατότητα προέρχεται από ενσωματωμένους αναλυτές ποιότητας ισχύος, επικοινωνία Modbus TCP/IP ή Profibus και αυτόματες ειδοποιήσεις αστοχίας. ΟΔιακόπτηςείναι κατάλληλο για συστήματα AC 690V, 50/60Hz, ονομαστικό ρεύμα έως 6300A. Πληροί τα πρότυπα IEC 61439-1/2 και GB/T 7251.

Χαρακτηριστικά προϊόντος και εφαρμογή (με μορφή Q&A)

Αυτή η ενότητα αντιμετωπίζει τις συνήθεις ανησυχίες των αγοραστών και υπογραμμίζει τα μηχανολογικά πλεονεκτήματα του Έξυπνου Πίνακα Διακόπτη Συρταριού Διανομής Ισχύος.

Ε1: Πώς βελτιώνει τη συντήρηση ο μηχανισμός του συρταριού;

Α: Η μονάδα διαθέτει ένα συρτάρι τριών θέσεων (συνδεδεμένο/δοκιμαστικό/αποσυνδεδεμένο) με μηχανικές ασφάλειες. Μπορείτε να αντικαταστήσετε ένα ελαττωματικό συρτάρι σε λιγότερο από 60 δευτερόλεπτα χωρίς να απενεργοποιήσετε τα παρακείμενα κυκλώματα. Αυτό είναι ένα βασικό πλεονέκτημα του Έξυπνου διακόπτη πίνακα συρταριού διανομής ισχύος για κρίσιμες εγκαταστάσεις.

Ε2: Ποιες "έξυπνες" λειτουργίες είναι ενσωματωμένες;

Α: Παρακολούθηση τάσης, ρεύματος, συντελεστή ισχύος και αρμονικών σε πραγματικό χρόνο. Αυτόματος συναγερμός για υπερφόρτωση, βραχυκύκλωμα ή αύξηση θερμοκρασίας. Τα αρχεία καταγραφής δεδομένων μπορούν να εξαχθούν μέσω RS485 ή Ethernet. Τηλεχειριστήριο/κλεισίματος ελέγχου από κεντρικό σύστημα SCADA.

Ε3: Είναι αξιόπιστος ο μηχανισμός του συρταριού μετά από πολλές παρεμβολές;

Α: Ναι. Κάθε συρτάρι ελέγχεται για 5.000 μηχανικές εργασίες και 1.000 ηλεκτρικές λειτουργίες χωρίς υποβάθμιση της απόδοσης. Οι επαφές είναι επαργυρωμένες με πίεση ελατηρίου.

Ε4: Πού μπορεί να εγκατασταθεί αυτό το προϊόν;

Λίστα εφαρμογών:

1. Κέντρα δεδομένων: Για περιττές διαδρομές ισχύος και ελάχιστο MTTR (Μέσος χρόνος επισκευής).

2. Νοσοκομεία: Τα κρίσιμα κυκλώματα υποστήριξης της ζωής απαιτούν αδιάλειπτη τροφοδοσία.

3. Βιομηχανικές εγκαταστάσεις: Κέντρα ελέγχου κινητήρα (MCC) για μεταφορείς, αντλίες και συμπιεστές.

4. Εμπορικά Συγκροτήματα: Φωτισμός Mall και διανομή HVAC.

5. Ανανεώσιμες πηγές ενέργειας: Ενοποίηση ηλιακής/αιολικής ενέργειας με ανάδραση έξυπνου δικτύου.

Παράμετροι προϊόντος (Προδιαγραφές)

Στοιχεία Παραγωγής (Ποιότητα & Κατασκευή)

1. Περίβλημα: Πλάκα από χάλυβα ψυχρής έλασης 2,0 mm, ηλεκτρογαλβανισμένη και επικαλυμμένη με πούδρα (RAL 7035). Αντοχή στη διάβρωση >500 ώρες δοκιμή ψεκασμού αλατιού.

2. Μηχανισμός συρταριού: Ράγες οδήγησης υψηλής ακρίβειας με αυτοασφαλιζόμενη λαβή. Προστασία για τα δάχτυλα IP20 στο εσωτερικό των συρταριών.

3. Σύστημα Busbar: Ορθογώνιες χάλκινες ράβδοι (98% αγωγιμότητα IACS), πλήρως μονωμένοι με θερμοσυστελλόμενα χιτώνια.

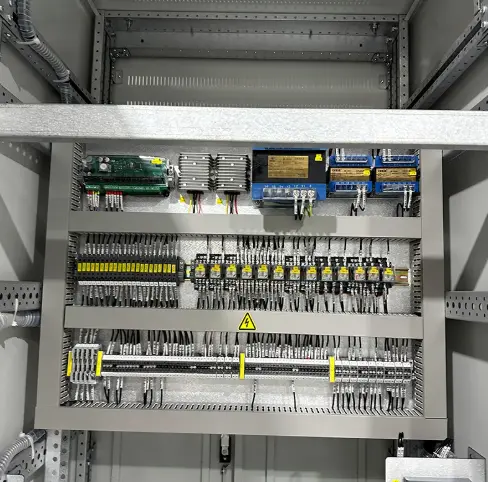

4. Καλωδίωση: UL1015 ή 60245 IEC πιστοποιημένα καλώδια, με ετικέτα με διπλούς αριθμούς και χρωματικούς κωδικούς.

5. Δοκιμή: Κάθε συναρμολογημένη μονάδα υφίσταται:

● Αντοχή σε διηλεκτρική τάση (3000V AC για 1 λεπτό)

● Πρωτογενής και δευτερεύουσα δοκιμασία έγχυσης

● Δοκιμή μηχανικής λειτουργίας συρταριού

● Δοκιμή αύξησης θερμοκρασίας σε πλήρες ονομαστικό ρεύμα

Συσκευασία & Παράδοση

1. Συσκευασία:

Κάθε συρτάρι είναι χωριστά τυλιγμένο σε αντιστατική μεμβράνη PE. Το κύριο πάνελ προστατεύεται από προστατευτικά άκρων και είναι δεμένο σε μια υποκαπνισμένη ξύλινη παλέτα. Όλα τα περιβλήματα καλύπτονται με μεμβράνη με φυσαλίδες και ύφασμα PP. Οι εξωτερικές μονάδες με βαθμολογία IP54 διαθέτουν επιπλέον αδιάβροχο πολυστρωματικό κάλυμμα.

2. Σήμα αποστολής:

● Λογότυπο ugao Power, αριθμός παραγγελίας, βάρος, διάσταση και ετικέτα «Εύθραυστα–Ηλεκτρονικά Εξαρτήματα».

3. Παράδοση:

● Χρόνος παράδοσης κατασκευής: 25–35 εργάσιμες ημέρες μετά την έγκριση της κλήρωσης.

● Λιμάνι: Σαγκάη / Ningbo.

● Αποστολή: Θαλάσσιες μεταφορές (FCL ή LCL), αεροπορικές μεταφορές για επείγοντα εφεδρικά συρτάρια.

Συχνές Ερωτήσεις

Ε1: Μπορώ να αγοράσω ένα μόνο συρτάρι ως ανταλλακτικό χωρίς να αγοράσω ολόκληρο το πάνελ;

Α: Ναι. Η Lugao Power Co., Ltd. πουλά μεμονωμένα έξυπνα συρτάρια. Μπορούμε να κατασκευάσουμε ένα αντίστοιχο εφεδρικό συρτάρι σύμφωνα με το αρχικό σχέδιο, την ετικέτα του συρταριού, τη διαμόρφωση του κυκλώματος και το μοντέλο εξαρτημάτων. Η τελική συμβατότητα θα πρέπει να επιβεβαιωθεί κατά το στάδιο της τεχνικής αναθεώρησης.

Ε2: Υποστηρίζει ο διακόπτης πίνακα συρταριού τύπου έξυπνης διανομής ενέργειας την απομακρυσμένη επαναφορά μετά από σφάλμα;

Α: Ναι, μέσω της μονάδας επικοινωνίας. Ο χειριστής μπορεί να αποσυνδεθεί από απόσταση, να διαγνώσει τη βλάβη και να επανασυνδεθεί (αν επιτρέπεται από τους τοπικούς κωδικούς ασφαλείας). Ωστόσο, εξακολουθεί να συνιστάται χειροκίνητη επιθεώρηση για διαδρομές βραχυκυκλώματος.

Ε3: Ποιος είναι ο μέγιστος αριθμός συρταριών ανά πίνακα για το προϊόν σας;

Α: Για συρτάρια 160Α, μπορούμε να εγκαταστήσουμε έως και 24 μονάδες σε πάνελ ύψους 2200 mm. Για συρτάρια 630A, μέγιστο 12 μονάδες. Η διάταξη ακολουθεί τον διαχωρισμό της Φόρμας 4b, που σημαίνει ότι κάθε συρτάρι είναι πλήρως απομονωμένο στο δικό του μεταλλικό διαμέρισμα.

Ε4: Παρέχετε υπηρεσία εγκατάστασης και θέσης σε λειτουργία;

Α: Παρέχουμε απομακρυσμένη λειτουργία βίντεο ως στάνταρ. Προαιρετικά: Επιτόπια θέση σε λειτουργία από μηχανικούς του Λουγκάο (έξοδα ταξιδιού + ημερήσια τιμή, επέκταση εγγύησης 1 έτους).*

Ε5: Μπορείτε να ενσωματώσετε διακόπτες τρίτων όπως η Mitsubishi ή η LS;

Α: Απολύτως. Το πλαίσιο του συρταριού έχει σχεδιαστεί για να δέχεται τις περισσότερες μεγάλες μάρκες: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT και άλλες. Απλώς προσδιορίστε το μοντέλο του διακόπτη κατά την αγορά.

Εξυπηρέτηση μετά την πώληση και εγγύηση

Περίοδος Εγγύησης: 12 μήνες (1 έτος) από την ημερομηνία αποστολής.

Κατά τη διάρκεια αυτής της περιόδου,Lugao Power Co., Ltd.καλύπτει τυχόν κατασκευαστικά ελαττώματα, συμπεριλαμβανομένων των μηχανισμών συρταριών, των έξυπνων ελεγκτών και των μονάδων επικοινωνίας. Εξαιρούνται τα αναλώσιμα (φώτα, ασφάλειες).
