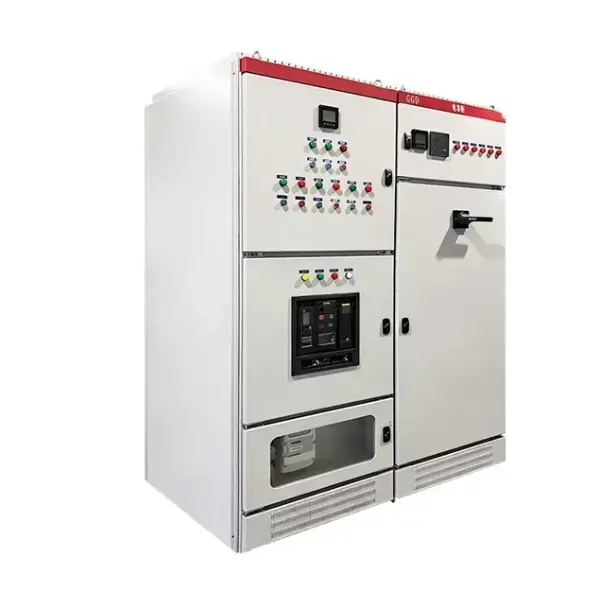

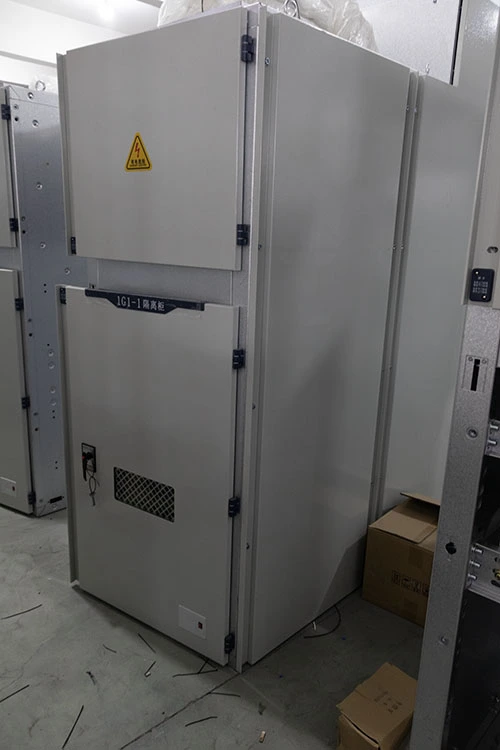

Διακόπτης χαμηλής τάσης GGD Modular Σταθερού Τύπου

Ορισμός και Βασική Ταυτότητα

Ο δομοστοιχειωτός διακόπτης σταθερού τύπου χαμηλής τάσης GGD είναι ένας εσωτερικός, επιδαπέδιος, κλειστός με μέταλλο συγκρότημα διακοπτών. Είναι σχεδιασμένο ειδικά γιαδιανομή εναλλασσόμενου ρεύματος χαμηλής τάσηςσε τριφασικά βιομηχανικά και εμπορικά ηλεκτρικά συστήματα. Ως θεμελιώδες προϊόν στην ιεραρχία διανομής ισχύος, βρίσκεται μεταξύ των δευτερευόντων τερματικών του μετασχηματιστή και των τελικών πλακών διανομής διακλάδωσης, λειτουργώντας ως ο κύριος κόμβος ισχύος μιας εγκατάστασης.

Παράμετροι προϊόντος

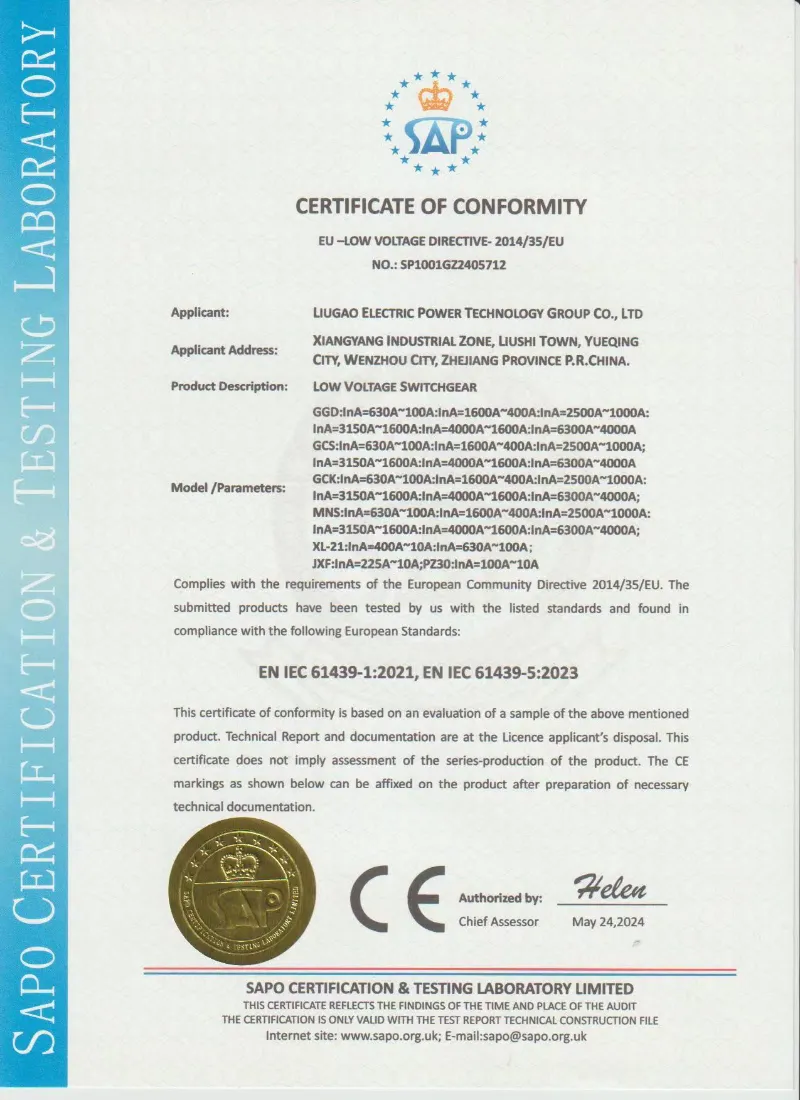

Πιστοποίηση και Διασφάλιση Ποιότητας

Λουγκάοκατασκευάζει συσκευές διανομής χαμηλής τάσης σταθερού τύπου GGD σύμφωνα με τις τεχνικές απαιτήσεις του έργου και τα ισχύοντα πρότυπα διακοπτών χαμηλής τάσης. Οι τακτικές αναφορές επιθεώρησης και δοκιμών μπορούν να παρέχονται πριν από την αποστολή σύμφωνα με την επιβεβαιωμένη τεχνική συμφωνία.

• Σχεδιασμός και δοκιμή με βάση το IEC 61439-1/2
• Παραγωγή και επιθεώρηση με βάση το GB/T 7251
• Δοκιμή αντοχής στη συχνότητα ισχύος
• Δοκιμή αντίστασης μόνωσης
• Έλεγχος καλωδίωσης και λειτουργικής λειτουργίας
• Επαλήθευση αύξησης θερμοκρασίας σύμφωνα με τη διαμόρφωση
• Έκθεση ρουτίνας δοκιμής πριν από την αποστολή
• Διατίθενται φωτογραφίες εργοστασιακής επιθεώρησης κατόπιν αιτήματος

Φιλοσοφία Σταθερής Εγκατάστασης

Σε αντίθεση με τον διακόπτη τύπου έλξης όπου οι λειτουργικές μονάδες μπορούν να αποσυρθούν σε ολισθητήρες, το GGD χρησιμοποιεί μια μόνιμα σταθερή ιδέα τοποθέτησης:

● Όλες οι κύριες συσκευές — διακόπτες κυκλώματος αέρα (ACB), διακόπτες κυκλώματος διαμορφωμένης θήκης (MCCB) και διακόπτες απομόνωσης — βιδώνονται απευθείας σε άκαμπτες πλάκες στερέωσης.

● Οι ηλεκτρικές συνδέσεις μεταξύ συσκευών και ράβδων διαύλου είναι καλωδιωμένες χρησιμοποιώντας βιδωτές χάλκινες συνδέσεις ή συνδέσεις καλωδίων και όχι επαφές βυσμάτων.

● Αυτή η σταθερή προσέγγιση εξαλείφει τη μηχανική πολυπλοκότητα, το κόστος και τη συντήρηση που σχετίζονται με τους μηχανισμούς ολίσθησης, καθιστώντας την ιδανική για σταθερές, μακροχρόνιες εγκαταστάσεις όπου οι θέσεις του κυκλώματος σπάνια αλλάζουν.

Κατασκευή αρθρωτών περιβλημάτων

● Το περίβλημα είναι κατασκευασμένο από τυποποιημένους αρθρωτούς θαλάμους, καθένας από τους οποίους μοιράζεται το ίδιο ύψος και βάθος:

● Διαστάσεις πλαισίου: 2200 mm (Υ) × 600/800/1000/1200 mm (Π) × 600/800 mm (Β)

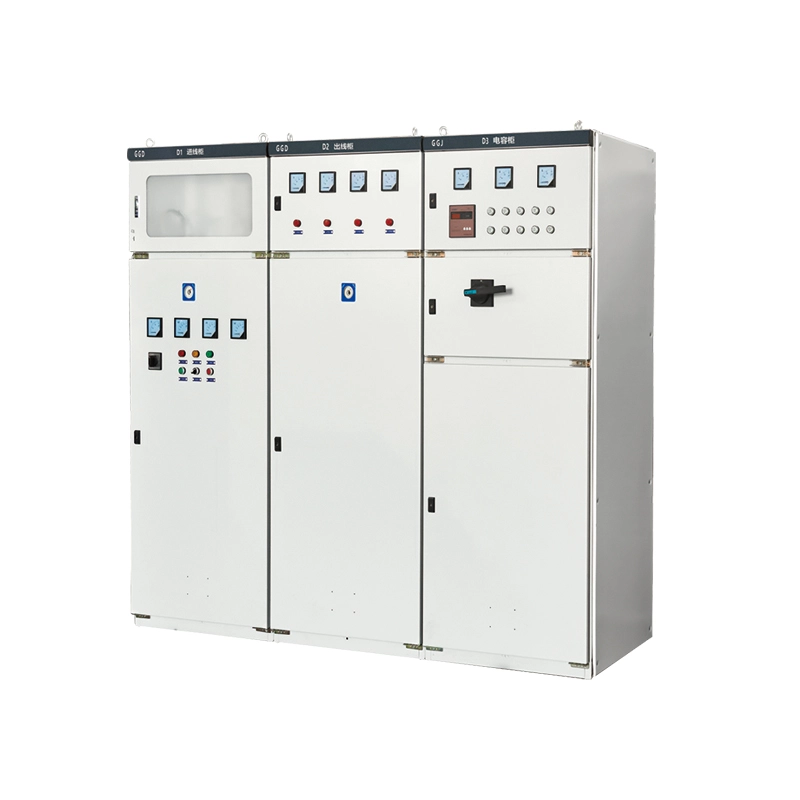

● Κάθε καμπίνα είναι μια ανεξάρτητη συγκολλημένη μονάδα χάλυβα που μπορεί να βιδωθεί δίπλα-δίπλα για να σχηματίσει μια συνεχή σειρά πινάκων διανομής.

● Οι καμπίνες ταξινομούνται λειτουργικά ως εισερχόμενες μονάδες (λήψης τροφοδοσίας), ζεύξης διαύλου (διασύνδεση διαύλου) ή τροφοδοσίας (εξερχόμενη διανομή).

Πλεονεκτήματα προϊόντος

Πλεονέκτημα 1 – Δομική στιβαρότητα

Το ενισχυμένο χαλύβδινο πλαίσιο 8MF βοηθά στη διατήρηση της μηχανικής σταθερότητας κάτω από το επιβεβαιωμένο επίπεδο αντοχής σε βραχυκύκλωμα. Ονομαστικό ρεύμα αντοχής αιχμής: 63 kA. Το πλαίσιο του ντουλαπιού έχει σχεδιαστεί για να υποστηρίζει συγκεκριμένες απαιτήσεις αντοχής σε βραχυκύκλωμα. Το ονομαστικό ρεύμα μέγιστης αντοχής μπορεί να διαμορφωθεί σύμφωνα με τον επιβεβαιωμένο ηλεκτρικό σχεδιασμό.

Πλεονέκτημα 2 – Αρθρωτή και γρήγορη ανάπτυξη

Τυποποιημένες εισερχόμενες, ζεύκτες, καμπίνες τροφοδοσίας. Ίδιο ύψος/βάθος. Γρήγορη διαμόρφωση του έργου με την τακτοποίηση τυπικών μονάδων δίπλα-δίπλα. Μειώνει τον χρόνο εγκατάστασης και την πολυπλοκότητα του σχεδιασμού.

Πλεονέκτημα 3 – Οικονομικός Κύκλος Ζωής

Η σταθερή τοποθέτηση (χωρίς μηχανισμούς έλξης) μειώνει το αρχικό κόστος. Δεν υπάρχουν διαφάνειες συρταριών, επαφές με βύσματα ή πολύπλοκες ασφάλειες. Ελάχιστη συντήρηση, ανταγωνιστικό συνολικό κόστος ιδιοκτησίας.

Πλεονέκτημα 4 – Βελτιστοποιημένη Θερμική Διαχείριση

Φυσική ψύξη μεταφοράς: κάτω περσίδες + επάνω αεριζόμενο καπάκι οροφής. Δημιουργεί εφέ καμινάδας – ο ζεστός αέρας βγαίνει προς τα έξω, ο ψυχρός αέρας εισέρχεται. Χωρίς ανεμιστήρες, χωρίς θόρυβο, χωρίς επιπλέον συντήρηση.

Πλεονέκτημα 5 – Απλοποιημένη Συντήρηση & Λειτουργία

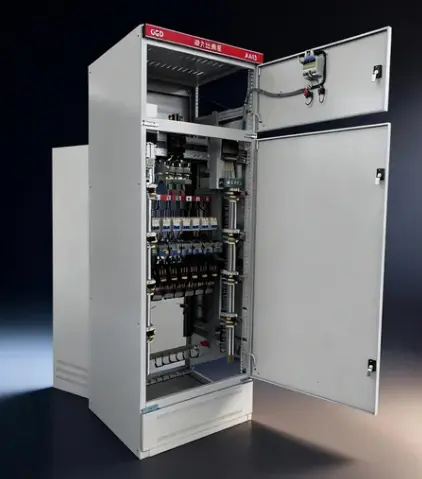

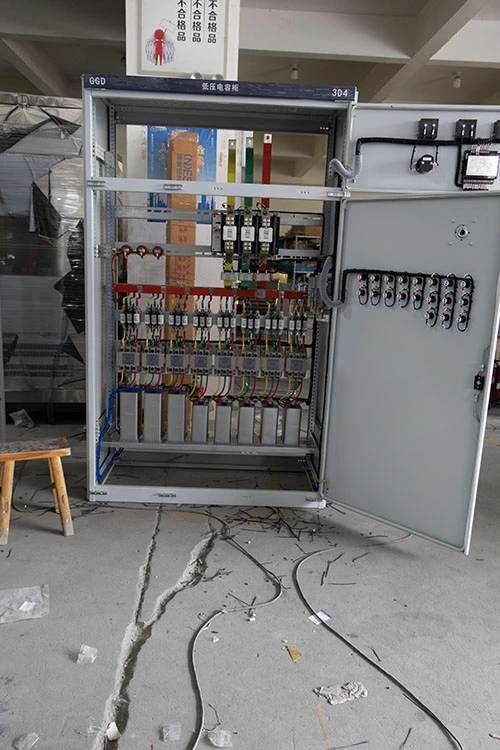

Χειριστήρια, μετρητές, ενδείξεις στην μπροστινή πόρτα σε εργονομικό ύψος. Χειρολαβές διακόπτη προσβάσιμες χωρίς άνοιγμα της πόρτας. Ευρύχωρη εσωτερική διάταξη με χωριστή ράβδο, διακόπτη, διαμερίσματα καλωδίων – εύκολος οπτικός έλεγχος.

Χαρακτηριστικά προϊόντος

Χαρακτηριστικό 1: Σύστημα επίστρωσης σκόνης πολλαπλών στρώσεων

Κάθε χαλύβδινο πάνελ υποβάλλεται σε προεπεξεργασία πέντε σταδίων (απολίπανση, ξέβγαλμα, φωσφοροποίηση, παθητικοποίηση και ξήρανση) πριν λάβει μια ομοιόμορφη ηλεκτροστατική επίστρωση πούδρας εποξειδικού πολυεστέρα. Αυτή η επίστρωση προσφέρει ανώτερη πρόσφυση και αντοχή στην υγρασία, εξασφαλίζοντας τηνΔιακόπτης χαμηλής τάσης GGD Modular Σταθερού Τύπουδιατηρεί την εμφάνισή του και την αντιδιαβρωτική του προστασία ακόμα και σε τροπικά ή βιομηχανικά περιβάλλοντα υψηλής υγρασίας.

Χαρακτηριστικό 2: Διαφανή φράγματα τόξου

Πολυανθρακικά εμπόδια μεταξύ του κύριου ζυγού και των διαμερισμάτων της συσκευής. Παρέχει ορατό, φυσικό διαχωρισμό για την ασφάλεια του χειριστή κατά την επιθεώρηση, ενώ επιτρέπει την οπτική επιβεβαίωση της κατάστασης του διαύλου.

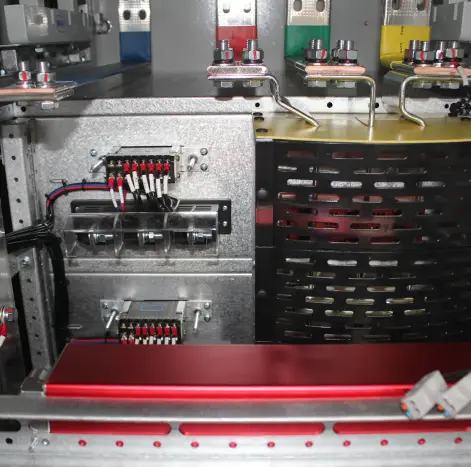

Χαρακτηριστικό 3: Ευρύχωρη ζώνη τερματισμού καλωδίων

● Μεγάλη κάτω θήκη καλωδίων με ανοιχτή πλάκα στυπιοθλίπτη, που φιλοξενεί μεγάλες ακτίνες κάμψης καλωδίων ισχύος. Περιλαμβάνονται ρυθμιζόμενοι σφιγκτήρες καλωδίων για την ανακούφιση από την πίεση στις ηλεκτρικές συνδέσεις.

Χαρακτηριστικό 4: Ενσωματωμένη ράβδος γείωσης

Ο συνεχής χάλκινος δίαυλος γείωσης έχει πλήρες μήκος συναρμολόγησης με προ-διάτρητα σημεία ανά καμπίνα. Απλοποιεί την επιτόπια σύνδεση γείωσης για εισερχόμενα και εξερχόμενα κυκλώματα, διασφαλίζοντας τη συμμόρφωση με τη γείωση του συστήματος.

Χαρακτηριστικό 5: Εξωτερική λαβή με παροχή λουκέτου

Χειρολαβές κύριου διακόπτη εξωτερικά τοποθετημένες, με δυνατότητα κλειδώματος στη θέση OFF. Ενεργοποιεί το ασφαλές μηχανικό LOTO κατά τη συντήρηση, παρέχοντας σαφή οπτική απομόνωση.

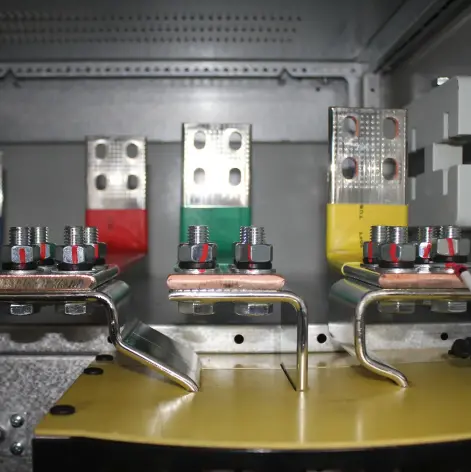

Χαρακτηριστικό 6: Διαμόρφωση ευέλικτης γραμμής διαύλου

Υποστηρίζει είσοδο καλωδίου πάνω/κάτω και διανομή 3P4W ή 3P5W. Δίαυλος φάσης με σαφή σήμανση με τυπική χρωματική κωδικοποίηση (κίτρινο, πράσινο, κόκκινο, μπλε για ουδέτερο) για την ελαχιστοποίηση των σφαλμάτων καλωδίωσης.

Εφαρμογή προϊόντος

Ο αρθρωτός διακόπτης σταθερού τύπου χαμηλής τάσης GGD χρησιμοποιείται ευρέως σε διάφορους τομείς όπου η αξιόπιστη σταθερή διανομή έχει προτεραιότητα:

● Υπηρεσίες και υποδομές κτιρίων: Κατανομή φωτισμού σκάλας σε πολυώροφους πύργους κατοικιών, παροχή ρεύματος εξαερισμού υπόγειου χώρου στάθμευσης και ντουλάπια ελέγχου δημοτικού φωτισμού οδών.

● Βιομηχανικά Βοηθητικά Συστήματα: Πίνακες ισχύος χώρου συμπιεστών, τροφοδότες κινητήρα μη κρίσιμων διεργασιών σε εργοστάσια τσιμέντου και αδρανών υλικών και πίνακες διανομής αποθηκών εργοστασίων.

● Επεξεργασία Νερού & Λυμάτων: Τροφοδότες κινητήρα αντλιοστάσιων για πρόσληψη ακατέργαστου νερού και εκκένωση επεξεργασμένων λυμάτων και τροφοδοσία εξοπλισμού δοσομέτρησης χημικών.

● Ανανεώσιμες πηγές ενέργειας: Πίνακες συνδυασμού AC και βοηθητικές πλακέτες διανομής ενέργειας σε ηλιακά πάρκα επίγειας.

● Εμπορικές εγκαταστάσεις: Πίνακες συγχρονισμού και διανομής εφεδρικών γεννητριών σε εμπορικά κέντρα και πάνελ τροφοδοσίας ψυκτικού συγκροτήματος HVAC σε ενεργειακούς σταθμούς πανεπιστημιούπολης.

● Προσωρινή & Κατασκευαστική Ισχύς: Τοποθετήστε προσωρινά κιβώτια διανομής ισχύος και πάνελ τροφοδοσίας ανυψωτικών κατασκευών, όπου η σταθερή στιβαρή κατασκευή προσφέρει καλύτερη ανθεκτικότητα από τα ελαφρύτερα σχέδια πάνελ.

Συσκευασία και αποστολή

Κάθε ντουλάπι διακοπτών χαμηλής τάσης GGD προστατεύεται με αντισκωριακή μεμβράνη, επένδυση από αφρώδες υλικό και συσκευασία εξαγωγής κόντρα πλακέ. Η βάση του ντουλαπιού μπορεί να σχεδιαστεί για χειρισμό περονοφόρου οχήματος σύμφωνα με τις απαιτήσεις αποστολής.

Συσκευασία: ελαστική μεμβράνη, προστασία από την υγρασία και θήκη εξαγωγής κόντρα πλακέ

Αποστολή: FOB Ningbo, μεγάλες θύρες CIF ή EXW διαθέσιμα

Στερέωση ντουλαπιού: εσωτερικά εξαρτήματα ενισχυμένα πριν από την αποστολή

Έγγραφα: περιλαμβάνεται λίστα συσκευασίας, διάγραμμα καλωδίωσης και έκθεση δοκιμής

Εξυπηρέτηση μετά την πώληση

Τεχνική υποστήριξη για εγκατάσταση και θέση σε λειτουργία

Διάγραμμα καλωδίωσης και υποστήριξη σχεδίασης διάταξης

Οδηγίες ανταλλακτικών για διακόπτες, μετρητές και εξαρτήματα ελέγχου

Όροι εγγύησης σύμφωνα με την επιβεβαιωμένη συμφωνία παραγγελίας

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του σταθερού εξοπλισμού διανομής GGD και του εξοπλισμού εξαγωγής GCS/MNS;

Το GGD χρησιμοποιεί διακόπτες σταθερής τοποθέτησης και ενσύρματες συνδέσεις, ενώ το GCS ή το MNS χρησιμοποιεί αποσπώμενες μονάδες συρταριών. Η GGD είναι πιο οικονομική για σταθερά συστήματα διανομής όπου τα κυκλώματα δεν χρειάζονται συχνή αντικατάσταση.

Ε2: Μπορεί το ντουλάπι GGD να προσαρμοστεί σύμφωνα με το μονογραμμικό διάγραμμα μου;

Ναί. Η Lugao μπορεί να διαμορφώσει τα ντουλάπια εισερχόμενων, τροφοδοτικών, ζεύξης διαύλου, δοσομέτρησης και αντιστάθμισης πυκνωτών σύμφωνα με το ηλεκτρικό σας διάγραμμα και τις απαιτήσεις της επωνυμίας εξαρτημάτων σας.

Ε3: Ποιες μάρκες εξαρτημάτων μπορούν να χρησιμοποιηθούν;

Οι κοινές επιλογές περιλαμβάνουν ABB, Schneider, Siemens, CHINT, Delixi ή άλλες μάρκες που καθορίζονται για το έργο, ανάλογα με τον προϋπολογισμό και τις τεχνικές απαιτήσεις.

Ε4: Ποια έγγραφα παρέχονται πριν από την αποστολή;

Μπορούμε να παρέχουμε σχέδια διάταξης, διαγράμματα καλωδίωσης, αναφορές δοκιμών ρουτίνας, λίστες συσκευασίας και φωτογραφίες προϊόντων πριν από την αποστολή σύμφωνα με την επιβεβαιωμένη παραγγελία.
