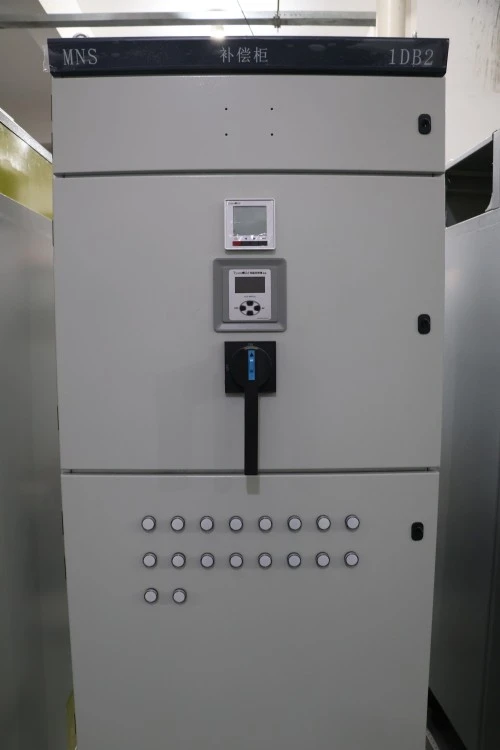

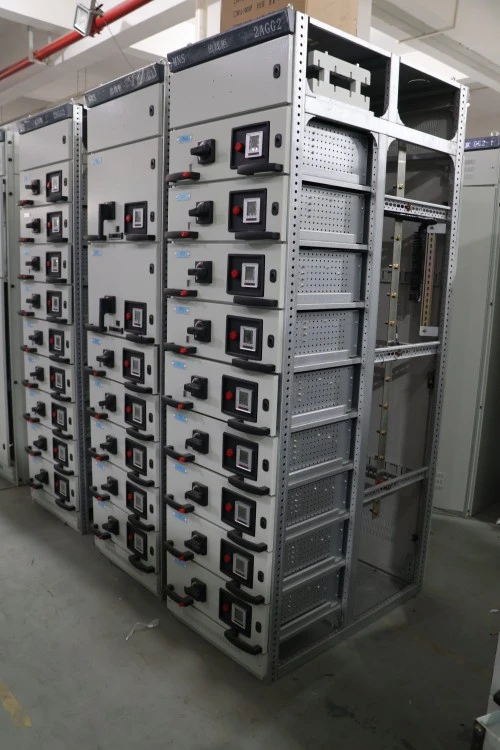

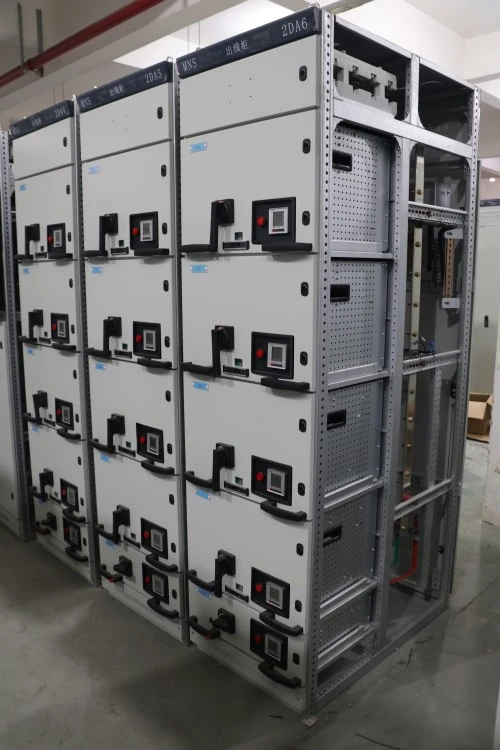

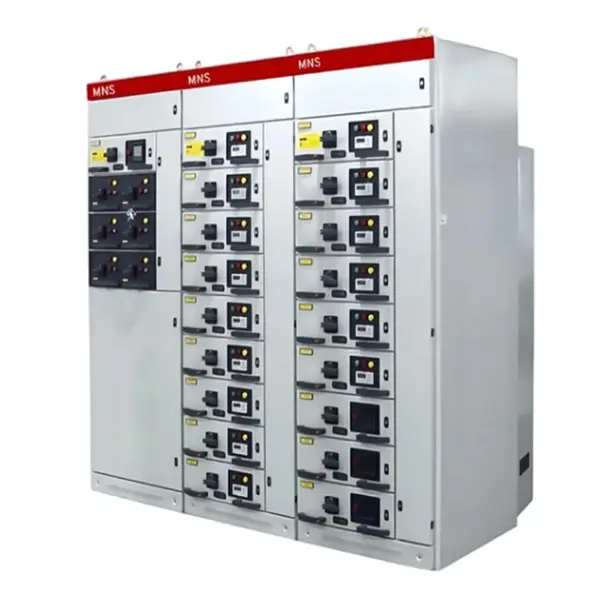

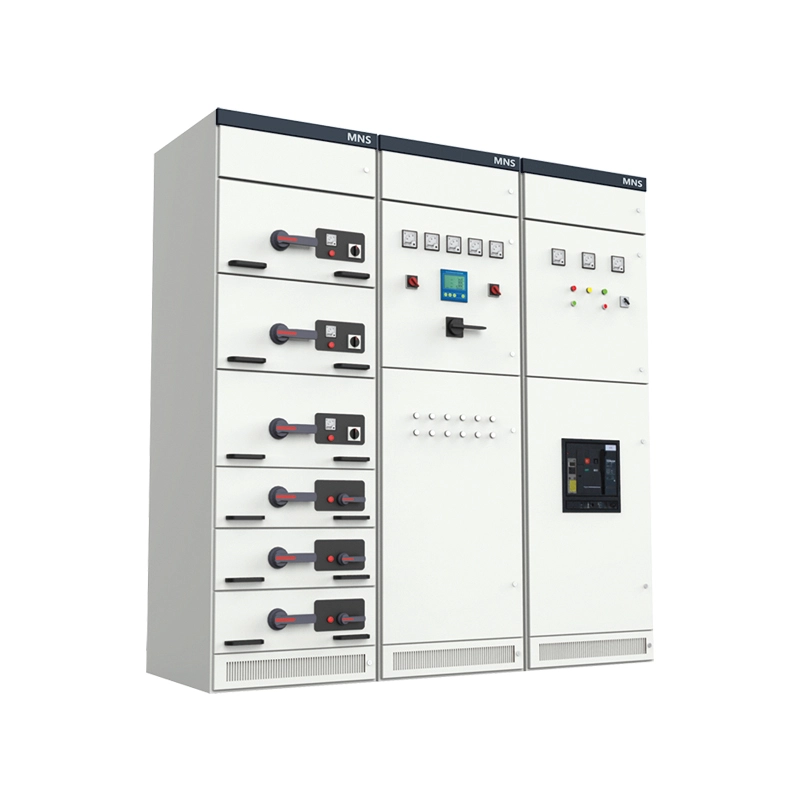

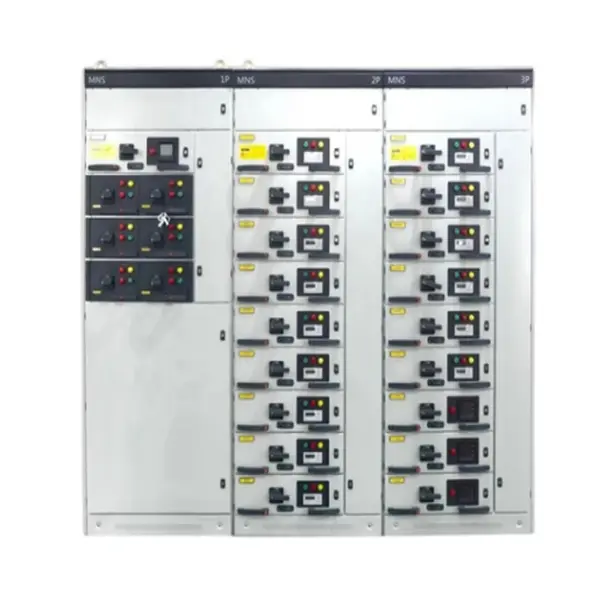

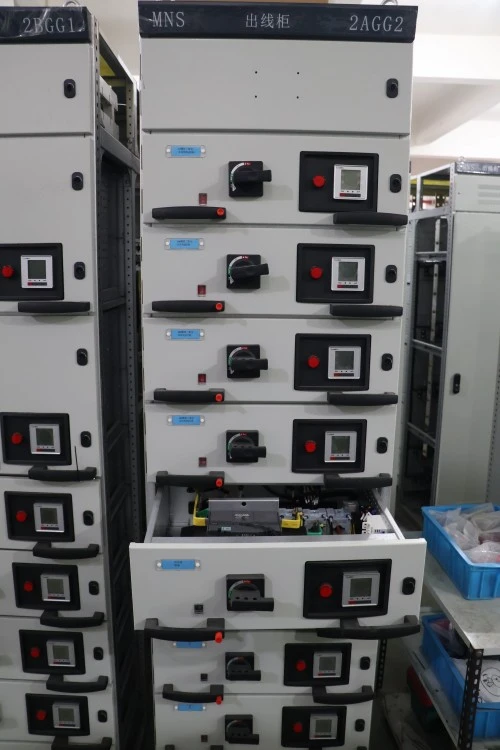

Καμπίνα διακόπτη τύπου Draw-out Modularization MNS

Ο πίνακας διακοπτών τύπου MNS Modularization Draw-out είναι ακλειστός διακόπτης χαμηλής τάσης (έως 690 V).συγκρότημα σχεδιασμένο σύμφωνα με το πλαίσιο MNS (Modular Network System). Κάθε λειτουργική μονάδα – όπως εκκινητής κινητήρα, διακόπτης τροφοδοσίας ή μονάδα τροφοδοσίας ρεύματος – στεγάζεται σε μια ξεχωριστή κασέτα που μπορεί να εισαχθεί, να αποσυρθεί ή να αντικατασταθεί χωρίς να τερματιστεί η λειτουργία ολόκληρου του συστήματος. Το περίβλημα εξυπηρετεί τρεις κύριες λειτουργίες: διανομή ισχύος (τροφοδοσία πολλαπλών υποκυκλωμάτων), έλεγχος κινητήρα (εκκίνηση, διακοπή, προστασία κινητήρων) και προστασία συστήματος (βραχυκύκλωμα, υπερφόρτωση και απομόνωση σφάλματος γείωσης). Εν ολίγοις, είναι ένα κέντρο διαχείρισης ενέργειας plug-and-play για βιομηχανικές και εμπορικές εγκαταστάσεις.

Πλεονεκτήματα προϊόντος

Χαρακτηριστικά προϊόντος

Σε αντίθεση με τα γενικά αποσπώμενα ερμάρια, το ντουλάπι διακόπτη τύπου MNS Modularization Draw-out περιλαμβάνει αυτά τα διακριτικά χαρακτηριστικά:

Παράμετροι προϊόντος

Εφαρμογή προϊόντος (Σενάρια)

Το ντουλάπι διακόπτη τύπου MNS Modularization Draw-out χρησιμοποιείται ευρέως σε:

● Βιομηχανικές εγκαταστάσεις: Γραμμές συναρμολόγησης αυτοκινήτων, παραγωγή τροφίμων και ποτών, χημική επεξεργασία παρτίδων

● Εμπορικά συγκροτήματα: Εμπορικά κέντρα, πολυώροφα κτίρια γραφείων, νοσοκομεία

● Υποδομές: Μονάδες επεξεργασίας νερού, αντλιοστάσια, συστήματα διαχείρισης αποσκευών αεροδρομίων

● Κέντρα δεδομένων: Κύριος πίνακας διανομής χαμηλής τάσης (LVMDB) και απομακρυσμένοι πίνακες τροφοδοσίας (RPP)

● Ανανεώσιμες πηγές ενέργειας: Μετατροπείς ηλιακών πάρκων, βοηθητικό τροφοδοτικό ανεμογεννητριών

● Marine & offshore: Shipboard διανομή ρεύματος

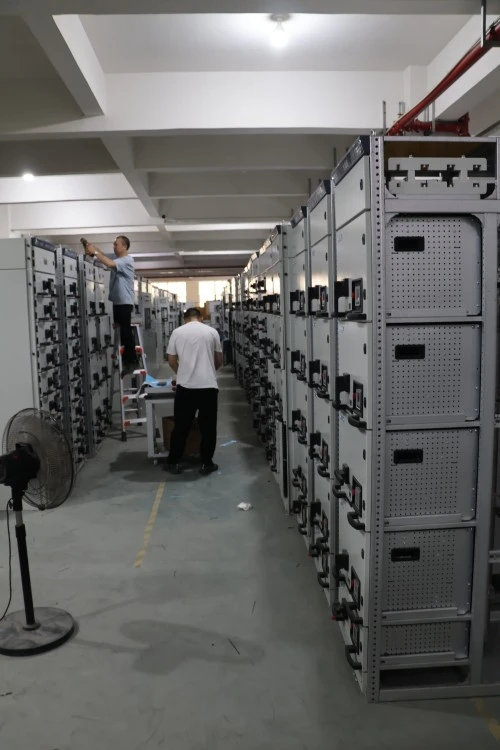

Στοιχεία Παραγωγής

● Lugao Power Co., Ltd.κατασκευάζει κάθε ντουλάπι διακόπτη τύπου MNS Modularization Draw-out με ακρίβεια:

● Υλικό περιβλήματος: ατσάλι ψυχρής έλασης πάχους 2,0 mm, πλήρως συγκολλημένο πλαίσιο με πρότυπο IP40 (IP54 προαιρετικά). Πάχος επίστρωσης πούδρας ≥80μm, RAL 7035 ανοιχτό γκρι.

● Σύστημα Busbar: Ορθογώνιες ράβδοι χαλκού (98% αγωγιμότητα IACS) με επικασσιτερωμένους αρμούς. Όλες οι ράβδοι διαύλου είναι πλήρως μονωμένοι χρησιμοποιώντας θερμοσυστελλόμενα χιτώνια (κόκκινο, κίτρινο, μπλε, γκρι για ουδέτερο).

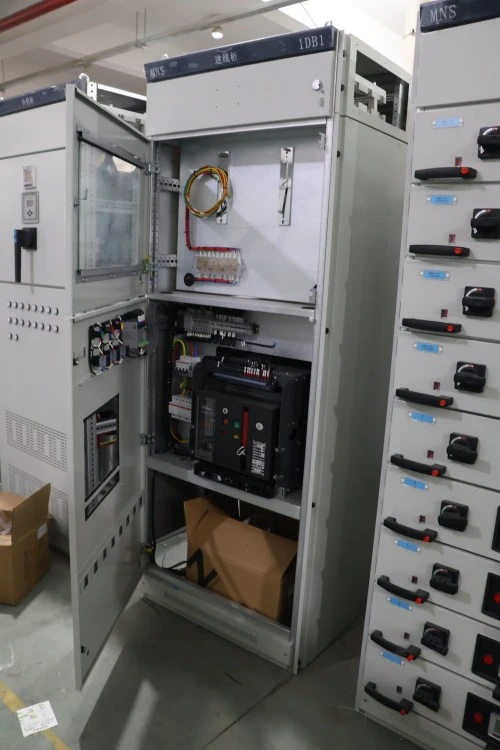

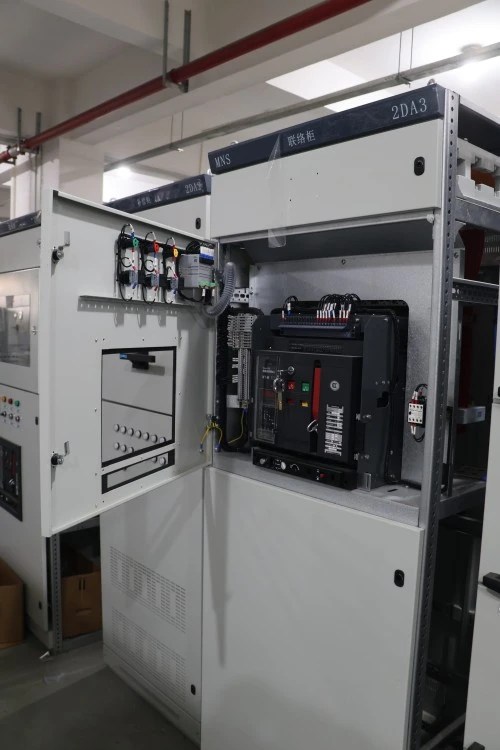

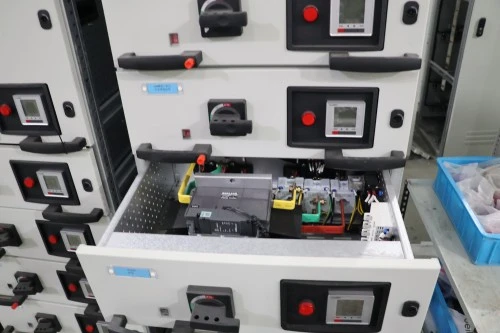

● Συρταριέρα: Κατασκευασμένη από ατσάλι 2,5 mm με επίστρωση ψευδαργύρου με αυτολιπαινόμενους κυλίνδρους από νάιλον. Δύναμη εισαγωγής/εξαγωγής συρταριού ≤150N μετά από 500 κύκλους.

● Σταθερές επαφές: Σχέδιο με μύτη από κράμα ασήμι, με ελατήριο. Αξιολογήθηκε για 2.000 εισαγωγές χωρίς υποβάθμιση της απόδοσης.

● Δευτερεύουσες επαφές: Επάργυροι σύνδεσμοι βύσματος και πρίζας 24 ακίδων. Σχεδιασμένο για 10.000 κύκλους ζευγαρώματος.

● Αναγνώριση συρταριού: Στήριγμα ετικετών με δυνατότητα χάραξης λέιζερ σε κάθε μπροστινό μέρος του συρταριού. Προαιρετικός κωδικός QR για παρακολούθηση ψηφιακών στοιχείων.

● Εργοστασιακή δοκιμή: Κάθε λειτουργική μονάδα υποβάλλεται σε πλήρη έλεγχο καλωδίωσης, δοκιμή διηλεκτρικής αντοχής (2,5 kV για 1 λεπτό) και δοκιμή αύξησης θερμοκρασίας (με ονομαστικό ρεύμα 1,1x). Οι αναφορές δοκιμών περιλαμβάνονται με την αποστολή.

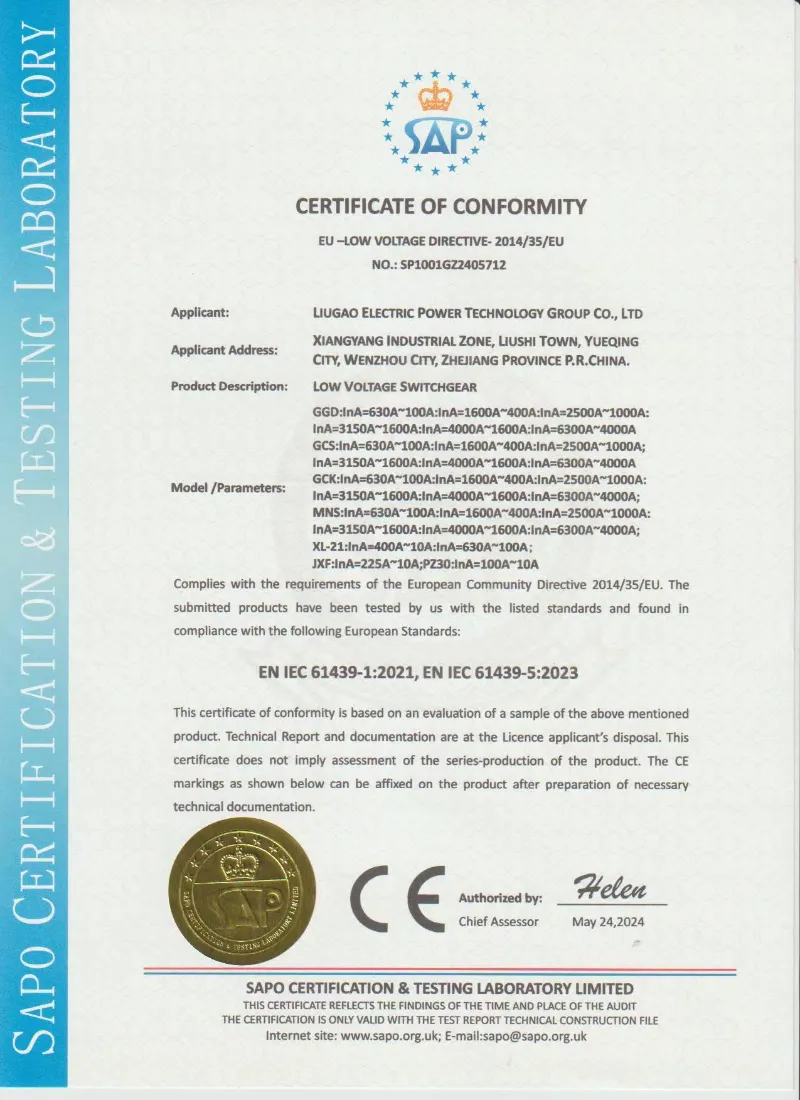

Πιστοποίηση και Διασφάλιση Ποιότητας

Η Lugao ακολουθεί διαδικασίες διαχείρισης ποιότητας βάσει ISO για την κατασκευή ηλεκτρικών συσκευών. Για παραγγελίες έργου, μπορούμε να παρέχουμε έγγραφα επιθεώρησης, αναφορές δοκιμών ρουτίνας και φωτογραφίες προϊόντων πριν από την αποστολή σύμφωνα με την επιβεβαιωμένη τεχνική συμφωνία.

• Σύστημα διαχείρισης ποιότητας ISO 9001
• Σύστημα περιβαλλοντικής διαχείρισης ISO 14001
• Σχεδιασμός και δοκιμή με βάση το IEC 61439-1/2
• Έκθεση ρουτίνας δοκιμής πριν από την αποστολή
• Διατίθενται φωτογραφίες εργοστασιακής επιθεώρησης κατόπιν αιτήματος

Συσκευασία, αποστολή & μεταπώληση

Συσκευασία & Αποστολή

● Ατομική συσκευασία συρταριού: Αντιστατικό περιτύλιγμα με φυσαλίδες μέσα σε κυματοειδές κουτί, με ετικέτα με διάγραμμα κυκλώματος και βαθμολογία.

● Συσκευασία κύριας ντουλάπας: Stretch film + χαρτί VCI + κιβώτιο εξαγωγής κόντρα πλακέ (πάχος 15mm). Όλες οι βάσεις κλουβιών είναι εξοπλισμένες με τσέπες περονοφόρου.

● Όρος αποστολής: FOB Ningbo, μεγάλες θύρες CIF ή EXW.

● Χρόνος παράδοσης: 20 εργάσιμες ημέρες για τυπικές διαμορφώσεις.

Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης: 12 μήνες από την ημερομηνία θέσης σε λειτουργία (μέγιστο 18 μήνες από την αποστολή).

● Δωρεάν απομακρυσμένη τεχνική υποστήριξη μέσω βιντεοκλήσης ή email (απάντηση εντός 4 εργάσιμων ωρών).

Συχνές ερωτήσεις:

Ε1: Ποια είναι η διαφορά μεταξύ των συρταριών 8E/2, 8E και 16E;

A: Αυτά αναφέρονται σε μονάδες ύψους συρταριού: 8E/2 = 100mm (μισή μονάδα), 8E = 200mm (πλήρης μονάδα), 16E = 400mm (διπλή μονάδα). Όσο μεγαλύτερο είναι το συρτάρι, τόσο υψηλότερη είναι η επιτρεπόμενη τιμή ρεύματος και περισσότεροι δευτερεύοντες ακροδέκτες διαθέσιμοι.

Ε2: Μπορώ να αντικαταστήσω ένα συρτάρι χωρίς να αποσυνδέσω την εισερχόμενη παροχή;

Α: Ναι. Αυτό είναι ένα βασικό χαρακτηριστικό του ντουλαπιού διακόπτη τύπου MNS Modularization Draw-out. Μετακινήστε το συρτάρι στην απομονωμένη θέση (λευκή λαβή), ξεκλειδώστε και τραβήξτε το προς τα έξω. Το κεντρικό λεωφορείο παραμένει ενεργοποιημένο. Ωστόσο, αποσυνδέετε πάντα πρώτα την πλευρά του φορτίου.

Ε3: Το ντουλάπι διαθέτει σύστημα παρακολούθησης θερμοκρασίας;

Α: Οι τυπικές μονάδες δεν περιλαμβάνουν παρακολούθηση, αλλά προσφέρουμε προαιρετικά έξυπνα συρτάρια με ενσωματωμένους αισθητήρες PT100 και μια κεντρική μονάδα οθόνης που δείχνει τις θερμοκρασίες του ζυγού και του συρταριού.

Ε4: Μπορεί το ντουλάπι να επεκταθεί αργότερα χωρίς να αντικατασταθούν τα υπάρχοντα τμήματα;

Α: Ναι. Κάθε κάθετο τμήμα είναι μηχανικά και ηλεκτρικά σχεδιασμένο για πλευρική σύνδεση. Μπορείτε να βιδώσετε μια πρόσθετη καμπίνα σε κάθε άκρο και να συνδέσετε τους ζυγούς χρησιμοποιώντας τα παρεχόμενα κιτ επέκτασης.
