Τύπος εξαγωγής GCS Διακόπτης πίνακα χαμηλής τάσης

Το GCS Draw-out τύπου Low Voltage Panel Switchgear είναι ένα προηγμένο συγκρότημα κλειστού εξοπλισμού διακοπτών σχεδιασμένο σχολαστικά για λήψη, διανομή και έξυπνο έλεγχο κινητήρα σε τριφασικά βιομηχανικά συστήματα εναλλασσόμενου ρεύματος που λειτουργούν σε ονομαστικές τάσεις έως 400V (με ονομαστικές τιμές μόνωσης που φτάνουν τα 1000V έως 40 βασικές τιμές ρεύματος A έως 40V). Ως βασική ραχοκοκαλιά των σύγχρονων κέντρων διανομής ισχύος χαμηλής τάσης, αυτός ο διακόπτης χαμηλής τάσης τύπου GCS Draw-out ενσωματώνει μια ολοκληρωμένη σειρά από πρωτεύοντα και δευτερεύοντα εξαρτήματα—συμπεριλαμβανομένων διακόπτες κυκλώματος αέρα (ACB), διακόπτες κυκλώματος διαμορφωμένης θήκης (MCCB), επαφές, ρελέ θερμικής υπερφόρτωσης, προγραμματιζόμενους λογικούς μετρητές πολλαπλών χρήσεων (PLnC), και ψηφιακούς ελεγκτές. πλήρως εναλλάξιμες αρθρωτές συρταριέρες.

Παράμετρος προϊόντος (Προδιαγραφές)

Ακολουθεί ο πίνακας τεχνικών προδιαγραφών για τον τυπικό διακόπτη πίνακα χαμηλής τάσης τύπου GCS Draw-out.

Ονομαστική συχνότητα 50Hz / 60Hz Ισχύοντα πρότυπα IEC 61439-1/2, GB/T 7251 Εγκατάσταση σε εσωτερικό, επιδαπέδιο συρτάρι Θέση σύνδεσης, δοκιμή, αποσύνδεση και απομάκρυνση θέσεις Είσοδος καλωδίου Είσοδος καλωδίου επάνω ή κάτω Είσοδος καλωδίου Δίαυλο Υλικό Χαλκός ή διαμόρφωση αλουμινίου5 +40°C ή ειδικές συνθήκες έργου Υψόμετρο ≤2000m Πρότυπο, μεγαλύτερο υψόμετρο διαθέσιμο με επιβεβαίωση σχεδιασμού.

Χαρακτηριστικό προϊόντος και εφαρμογή

Ε1: Ποια είναι τα αξιοσημείωτα λειτουργικά χαρακτηριστικά αυτού του διακόπτη πίνακα χαμηλής τάσης τύπου GCS Draw-out;

Α: Ο διακόπτης πίνακα χαμηλής τάσης τύπου GCS Draw-out χαρακτηρίζεται από την υψηλή εναλλαξιμότητα και την ασφάλειά του. Τα λειτουργικά συρτάρια της ίδιας κατηγορίας είναι πλήρως εναλλάξιμα, εξαλείφοντας τα σφάλματα καλωδίωσης κατά τις αντικαταστάσεις έκτακτης ανάγκης. Διαθέτει επίσης έναν ακριβή μηχανισμό μηχανικής ασφάλισης που επιβάλλει αυστηρά την αλληλουχία "Off-Position-Test-On", εμποδίζοντας τους χειριστές να συνδέουν ή να αποσυνδέουν κυκλώματα υπό φορτίο. Επιπλέον, ο προηγμένος σχεδιασμός εξαερισμού εξασφαλίζει αποτελεσματική απαγωγή θερμότητας για κυκλώματα υψηλού ρεύματος.

Ε2: Ποια σενάρια ταιριάζουν καλύτερα για αυτόν τον εξοπλισμό διανομής;

A: Αυτός ο διακόπτης πίνακα χαμηλής τάσης τύπου GCS Draw-out είναι ιδανικός για τομείς που απαιτούν αδιάλειπτη τροφοδοσία και ταχεία ανάκτηση σφαλμάτων. Τυπικές εφαρμογές περιλαμβάνουν διυλιστήρια πετροχημικών (για έλεγχο αντλιών και συμπιεστών), εργοστάσια παραγωγής μεγάλης κλίμακας (αυτοματοποιημένες γραμμές παραγωγής), βοηθητικά συστήματα σταθμών ηλεκτροπαραγωγής, αστική σιδηροδρομική μεταφορά και εμπορικούς υποσταθμούς πύργων. Ο σχεδιασμός του το καθιστά την προτιμώμενη επιλογή για οποιοδήποτε κρίσιμο για την αποστολή περιβάλλον όπου ο χρόνος διακοπής λειτουργίας πρέπει να ελαχιστοποιηθεί.

Στοιχεία Παραγωγής

1. Κατασκευή πλαισίου ντουλαπιών – Κατασκευή με μηχανική ακριβείας

Το περίβλημα του διακόπτη πίνακα χαμηλής τάσης τύπου GCS Draw-out της Lugao Power ξεκινά με φύλλα χάλυβα ψυχρής έλασης υψηλής ποιότητας, επιλεγμένα για την εξαιρετική τους επιπεδότητα και δομική ακεραιότητα. Όλα τα χαλύβδινα πάνελ υποβάλλονται σε επεξεργασία μέσω εισαγόμενων κέντρων διάτρησης και κάμψης πυργίσκων CNC, επιτυγχάνοντας ακρίβεια γωνίας κάμψης εντός ±0,5° και ακρίβεια θέσης οπής εντός ±0,1 mm. Μετά τη διαμόρφωση, το πλαίσιο υφίσταται επιφανειακή επεξεργασία πολλαπλών σταδίων: απολίπανση, οξίνιση, φωσφοροποίηση και ηλεκτροστατική εποξειδική επίστρωση σε σκόνη και στη συνέχεια ψήνεται στους 180–200°C για να σχηματιστεί ένα σκληρό, ανθεκτικό στη διάβρωση φινίρισμα. Το συναρμολογημένο ντουλάπι επιτυγχάνει προστασία IP30 έως IP40, προστατεύοντας αποτελεσματικά τα εσωτερικά εξαρτήματα από τη σκόνη, την υγρασία και την τυχαία επαφή.

2. Σύστημα Busbar – Πυρήνας χαλκού υψηλής αγωγιμότητας

Όλες οι κύριες, κάθετες και διακλαδώσεις ζυγοί είναι κατασκευασμένοι από ηλεκτρολυτικό χαλκό καθαρότητας 99,95% (βαθμός T2), εξασφαλίζοντας αγωγιμότητα ≥ 98% IACS. Οι επιφάνειες των ράβδων δέχονται μια επεξεργασία πολλαπλών στρωμάτων—είτε επικασσιτερωμένο, επάργυρο ή καλυμμένο με θερμοσυστελλόμενη μόνωση υψηλής τάσης—για την πρόληψη της οξείδωσης και την ενίσχυση της θερμικής διάχυσης. Κάθε σύνδεσμος ράβδου ζυγού σφίγγεται με βαθμονομημένα εργαλεία ροπής και επισημαίνεται για ιχνηλασιμότητα, εξαλείφοντας τοπικά καυτά σημεία που θα μπορούσαν να θέσουν σε κίνδυνο τη μακροπρόθεσμη αξιοπιστία.

3. Συναρμολόγηση συρταριού – Η διαδικασία συντονισμού "Three-Pass".

Κάθε λειτουργική μονάδα εξόδου υφίσταται τον αποκλειστικό μας συντονισμό διαφανειών τριών περασμάτων:

1: Οι ράγες οδήγησης τοποθετούνται χειροκίνητα και ρυθμίζονται για αρχική ευθυγράμμιση.

2: Το συρτάρι εισάγεται και αποσύρεται υπό συνθήκες χωρίς φορτίο για να επαληθευτεί η μηχανική ομαλότητα και η εμπλοκή του μάνταλου.

3: Κάτω από τη δοκιμή ηλεκτρικής συνέχειας, το συρτάρι ανακυκλώνεται πολλές φορές ενώ παρακολουθείται η αντίσταση της κύριας και δευτερεύουσας επαφής βύσματος. Εγκρίνονται μόνο μονάδες που πληρούν το όριο ομαλής λειτουργίας μας.

Αυτή η αυστηρή διαδικασία διασφαλίζει ότι κάθε συρτάρι γλιστράει χωρίς κόπο και διατηρεί τέλεια ηλεκτρική επαφή σε όλο το εύρος διαδρομής του.

4. Ανταγωνιστικά πλεονεκτήματα – Πιο αυστηρές ανοχές και ανώτερες επαφές

Σε σύγκριση με τις τυπικές εναλλακτικές λύσεις της αγοράς, τα κατασκευαστικά πλεονεκτήματα της Lugao Power είναι απτά και μετρήσιμα:

Έλεγχος ανοχής οδηγού-τροχιάς: Διατηρούμε το διάκενο του μηχανισμού συρταριού στα ±0,5 mm (η συνήθης βιομηχανία είναι ≥±1,0 mm). Αυτή η αυστηρότερη ανοχή εμποδίζει το συρτάρι από δόνηση ή χαλάρωση κατά τη λειτουργία, εξαλείφοντας άμεσα μια βασική αιτία φθοράς και υπερθέρμανσης της κύριας επαφής.

Επάργυροι κύριοι σύνδεσμοι: Όλες οι επαφές με βύσμα είναι κατασκευασμένες από κράμα χαλκού και έχουν φινιριστεί με ένα στρώμα επάργυρης πάχους ≥6μm. Η χαμηλότερη αντίσταση επαφής και οι εξαιρετικές αντιοξειδωτικές ιδιότητες του Silver μειώνουν σημαντικά την απώλεια ισχύος στα σημεία σύνδεσης, ενισχύοντας τη μακροπρόθεσμη θερμική σταθερότητα και την ενεργειακή απόδοση ολόκληρου του διακόπτη χαμηλής τάσης τύπου GCS Draw-out.

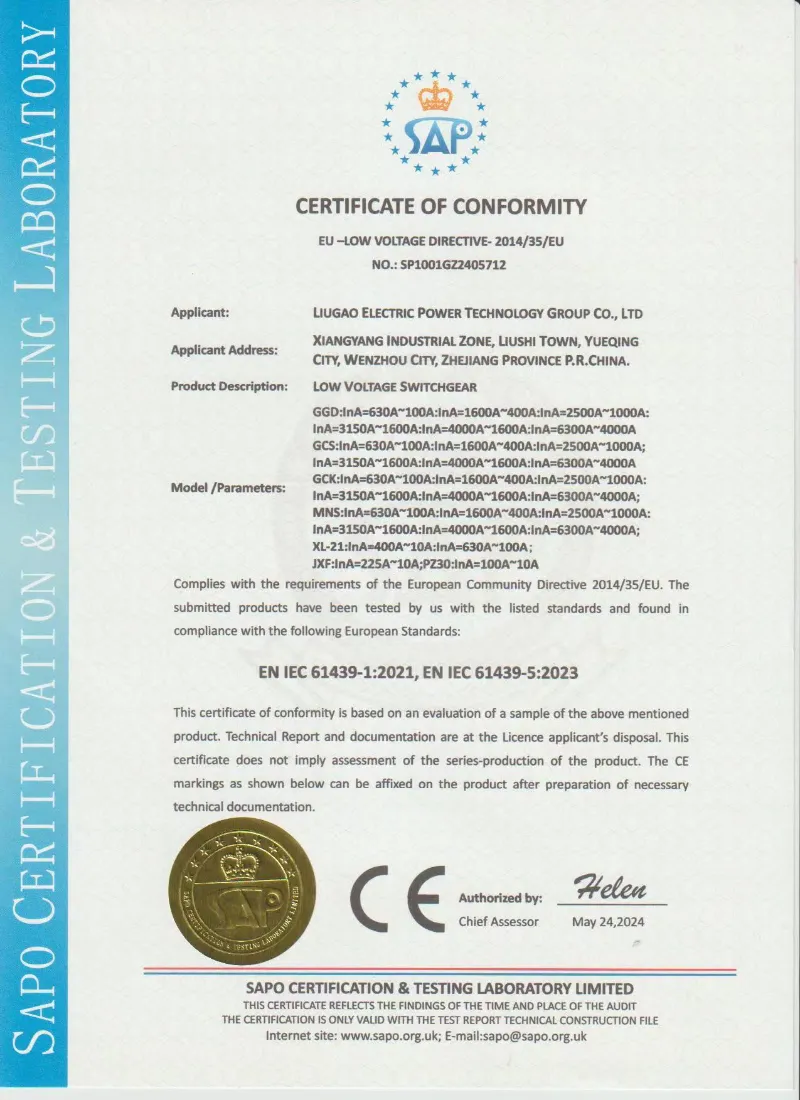

Πιστοποίηση και Διασφάλιση Ποιότητας

Η Lugao κατασκευάζει συσκευές διανομής χαμηλής τάσης τύπου GCS σύμφωνα με τις τεχνικές απαιτήσεις του έργου και τα ισχύοντα πρότυπα διακοπτών χαμηλής τάσης, όπως το IEC 61439-1/2 και το GB/T 7251. Μπορούν να παρέχονται αναφορές ρουτίνας επιθεώρησης και δοκιμών πριν από την αποστολή σύμφωνα με την επιβεβαιωμένη τεχνική συμφωνία.

• Σχεδιασμός και δοκιμή με βάση το IEC 61439-1/2
• Παραγωγή και επιθεώρηση με βάση το GB/T 7251
• Δοκιμή αντοχής στη συχνότητα ισχύος
• Δοκιμή αντίστασης μόνωσης
• Δοκιμή μηχανικής λειτουργίας για μονάδες συρταριών
• Έλεγχος λειτουργίας Interlock
• Δευτερεύουσα καλωδίωση και δοκιμή λειτουργικής λειτουργίας
• Έλεγχος ροπής σύνδεσης ζυγού
• Έκθεση ρουτίνας δοκιμής πριν από την αποστολή
• Διατίθενται φωτογραφίες εργοστασιακής επιθεώρησης κατόπιν αιτήματος



Συσκευασία, αποστολή & εξυπηρέτηση μετά την πώληση

Συσκευασία και αποστολή:

Κάθε διακόπτης πάνελ χαμηλής τάσης τύπου GCS Draw-out τυλίγεται πρώτα με μεμβράνη PE για να απωθεί την υγρασία και τη σκόνη και στη συνέχεια περικλείεται σε υποκαπνισμένα, βαρέως τύπου ξύλινα κιβώτια ενισχυμένα με χαλύβδινους ιμάντες. Χρησιμοποιούμε συσκευασία σφραγισμένη με κενό για ευαίσθητα ηλεκτρονικά εξαρτήματα και πλήρως ενθυλακωμένες προστατευτικές γωνίες για την αποφυγή ζημιών από πρόσκρουση κατά τη μεταφορά. Η τυπική αποστολή γίνεται μέσω εμπορευματοκιβωτίων 20GP/40HQ, με αποστολές ασφαλισμένες από κορυφαίες παγκοσμίως ασφαλιστικές εταιρείες για την πλήρη προστασία της επένδυσής σας.




Εξυπηρέτηση μετά την πώληση:

Η Lugao Power Co., Ltd. παρέχει μια ολοκληρωμένη εγγύηση 12 μηνών από την ημερομηνία έναρξης λειτουργίας (ή 18 μήνες από την ημερομηνία παράδοσης, όποιο από τα δύο συμβεί πρώτο). Η υπηρεσία μας περιλαμβάνει τεχνική υποστήριξη τηλεφωνικής γραμμής 24/7, απομακρυσμένη καθοδήγηση βίντεο και επιτόπου εξυπηρέτηση από πιστοποιημένους μηχανικούς όταν είναι απαραίτητο. Σε περίπτωση αποτυχίας απόδοσης υπό κανονικές συνθήκες λειτουργίας, παρέχουμε δωρεάν επισκευή ή αντικατάσταση ανταλλακτικών.




Ερωτήσεις & Απαντήσεις Πελατών

Ε: Είναι ο διακόπτης πίνακα χαμηλής τάσης τύπου GCS Draw-out συμβατός με το υπάρχον σύστημα λεωφορείων μου;

Α: Ναι, τηρείται αυστηρά η συμβατότητα. Διαμορφώνουμε τις φλάντζες ανύψωσης σύνδεσης αυτού του διακόπτη πίνακα χαμηλής τάσης τύπου GCS Draw-out ώστε να ευθυγραμμίζονται τέλεια με τις διεπαφές του μετασχηματιστή ανάντη και του διαδρόμου κατάντη. Παρέχετε τα σχέδια της διάταξης του διανομέα κατά τη διάρκεια του σταδίου τεχνικής επιβεβαίωσης, ώστε να μπορούμε να προσαρμόσουμε τα σημεία σύνδεσης.




Ε: Τι συμβαίνει εάν ένα συρτάρι αστοχήσει κατά τη λειτουργία; Μπορώ να το διορθώσω χωρίς πλήρη διακοπή λειτουργίας;

Α: Ακριβώς, η γρήγορη εναλλαγή εναλλαγής είναι το βασικό του πλεονέκτημα. Απλώς στρέφετε τον διακόπτη κυκλώματος εντός του συγκεκριμένου διαμερίσματος στη θέση "Off", αποσύρετε την ελαττωματική μονάδα και σύρετε σε μια ρεζέρβα με ίδια βαθμολογία. Ο υπόλοιπος διακόπτης του πίνακα χαμηλής τάσης τύπου GCS Draw-out συνεχίζει να λειτουργεί, αποκαθιστώντας την ισχύ μέσα σε λίγα λεπτά.




Ε: Πώς αποτρέπετε περιστατικά φλας τόξου κατά τη συντήρηση στο θάλαμο της ράβδου ζυγού;

Α: Η ασφάλεια είναι πρωταρχικής σημασίας. Τα διαμερίσματα του κύριου και του διακλαδικού διαύλου είναι πλήρως διαμερισματοποιημένα. Τοποθετούμε στεγανά φράγματα μεταξύ του θαλάμου της μονάδας εξαγωγής και του θαλάμου κάθετου ζυγού. Κατά την πρόσβαση στο τμήμα της ράβδου ζυγού, όλες οι παρακείμενες λειτουργικές μονάδες μπορούν να κλειδωθούν με ασφάλεια στη θέση "Αποσύνδεση/Δοκιμή".
