XGN Διακόπτης υψηλής τάσης σταθερού τύπου κουτιού

Τι είναι αυτός ο εξοπλισμός;

Ο διακόπτης υψηλής τάσης σταθερού τύπου XGN Box (XGN σημαίνει "Σταθερός τύπος Box") είναι ένα μεταλλικό περίβλημα,εσωτερικός διακόπτης υψηλής τάσηςσυνέλευση. Χρησιμοποιείται κυρίως σε τριφασικά συστήματα εναλλασσόμενου ρεύματος με ονομαστικές τάσεις 6kV, 10kV, 20kV ή 35kV και ονομαστική συχνότητα 50/60Hz.

Τι κάνει;

Αυτός ο εξοπλισμός χρησιμοποιείται για τη λήψη και τη διανομή ηλεκτρικής ενέργειας, καθώς και για τον έλεγχο, την προστασία και την παρακολούθηση γραμμών και μετασχηματιστών ηλεκτρικής ενέργειας. Σε αντίθεση με τους διακόπτες τύπου έλξης, ο διακόπτης υψηλής τάσης σταθερού τύπου XGN Box χρησιμοποιεί σταθερούς διακόπτες κυκλώματος και διακόπτες αποσύνδεσης με ορατά κενά απομόνωσης, καθιστώντας τον πιο άκαμπτο, οικονομικό και πιο εύκολο στη συντήρηση σε πολλές βιομηχανικές και εμπορικές εφαρμογές μεσαίας κλίμακας.

Ανάλυση κωδικού μοντέλου:

XGN – Εσωτερικός μεταλλικός εσωτερικός χώρος σταθερού τύπου κουτιού

Τύπος κουτιού – Πλήρως κλειστό μεταλλικό περίβλημα

Σταθερός τύπος – Σταθερή εγκατάσταση βασικών εξαρτημάτων μεταγωγής

Τυπικές εφαρμογές:

Αίθουσες διανομής ηλεκτρικής ενέργειας σε εργοστάσια, συγκροτήματα κατοικιών, εμπορικά κέντρα, νοσοκομεία, κέντρα δεδομένων και σταθμούς ανανεώσιμων πηγών ενέργειας.

Περιγραφή προϊόντος

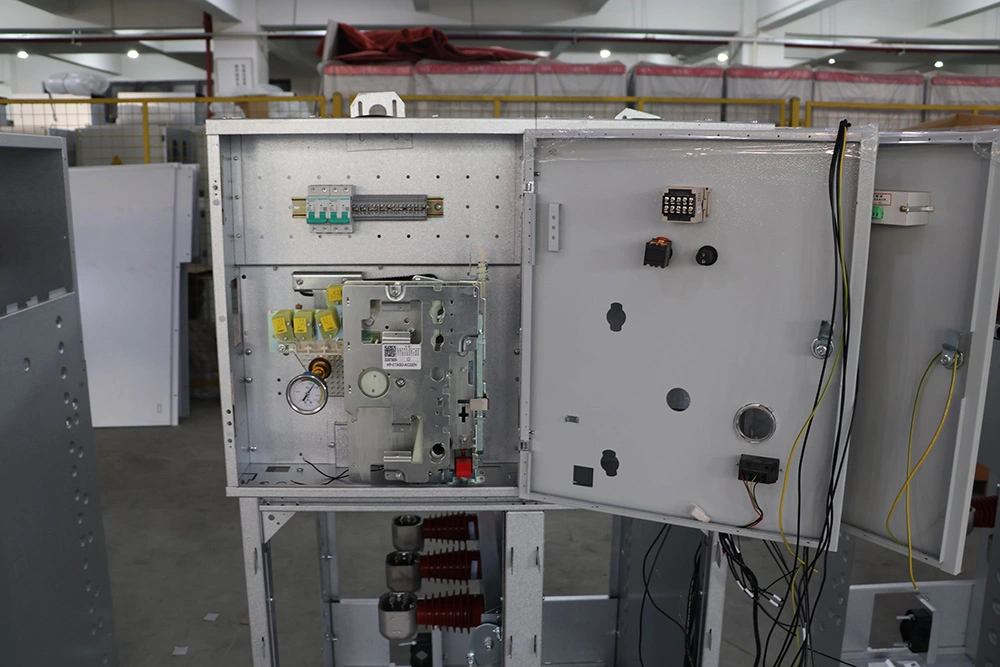

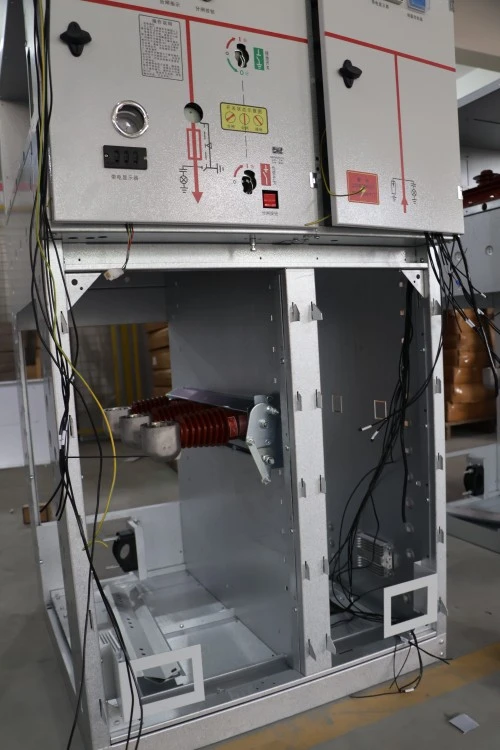

Ο διακόπτης υψηλής τάσης σταθερού τύπου XGN Box είναι μια τυποποιημένη, οικονομική και εξαιρετικά αξιόπιστη λύση εξοπλισμού διανομής. Η δομή του πυρήνα του περιλαμβάνει έναν διακόπτη κενού σταθερής βάσης, έναν διακόπτη απομόνωσης τριών θέσεων, μετασχηματιστές ρεύματος, μετασχηματιστές τάσης και έναν ολοκληρωμένο μηχανισμό αλληλασφάλισης. Το περίβλημα είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα ψυχρής έλασης ή ανοξείδωτο χάλυβα, επικαλυμμένο με ηλεκτροστατική σκόνη για εξαιρετική αντοχή στη διάβρωση.

Βασικές ηλεκτρικές παράμετροι: ονομαστική τάση 12kV (24kV/40,5kV προαιρετικά), ονομαστικό ρεύμα έως 3150A, ρεύμα αντοχής σε βραχυκύκλωμα έως 40kA. Οεξοπλισμός διανομήςσυμμορφώνεται πλήρως με τα πρότυπα GB3906 και IEC62271‑200.

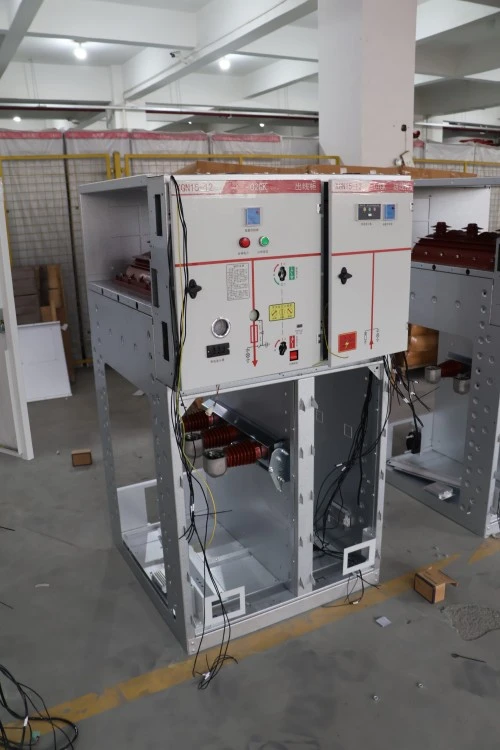

Ο συμπαγής σχεδιασμός του (τυπικό πλάτος 800 mm, βάθος 900 mm, ύψος 2200 mm) εξοικονομεί πολύτιμο χώρο δαπέδου. Όλα τα διαμερίσματα υψηλής τάσης είναι πλήρως κλειστά και κλειδωμένα, διασφαλίζοντας την ασφαλή λειτουργία. Ο μπροστινός πίνακας περιλαμβάνει καθαρά διαγράμματα μίμησης, ενδεικτικές λυχνίες και κουμπιά εκκίνησης έκτακτης ανάγκης.

Ο διακόπτης υψηλής τάσης σταθερού τύπου XGN Box είναι ιδιαίτερα κατάλληλος για έργα όπου η απλή λειτουργία, το χαμηλό κόστος εκ των προτέρων και η εύκολη συντήρηση έχουν προτεραιότητα έναντι της δυνατότητας διαμόρφωσης απόσυρσης.

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικά προϊόντος και εφαρμογή

Βασικά Χαρακτηριστικά

1. Απλότητα σταθερού τύπου – Χαμηλότερο ποσοστό αποτυχίας

Χωρίς περίπλοκες κινούμενες κατασκευές σιδηροτροχιών. Ο διακόπτης υψηλής τάσης σταθερού τύπου XGN Box χρησιμοποιεί βιδωτές συνδέσεις ή συνδέσεις απευθείας επαφής, μειώνοντας σημαντικά τους κινδύνους μηχανικής βλάβης.

2. Ορατές επαφές αποσύνδεσης – Ασφαλές για Lockout/Tagout

Ο διακόπτης απομόνωσης παρέχει σαφώς ορατές θέσεις επαφής. Οι χειριστές μπορούν να επιβεβαιώσουν οπτικά τον διαχωρισμό του κυκλώματος πριν από τη συντήρηση – ένα κρίσιμο πλεονέκτημα ασφάλειας σε σχέση με παλαιότερο εξοπλισμό τύπου λαδιού ή μίνι.

3. Συμπαγής και εξοικονόμηση χώρου

Πλάτος τόσο χαμηλό όσο 600 mm για εκδόσεις 12kV. Ιδανικό για μετασκευή σε υποσταθμούς περιορισμένου χώρου.

4. Πλήρως κλειδωμένο – Αποτρέπει την κακή λειτουργία

Οι μηχανικές και ηλεκτρικές ασφάλειες μεταξύ του διακόπτη κυκλώματος, του διακόπτη απομόνωσης και του μπροστινού καλύμματος συμμορφώνονται με τις απαιτήσεις «πέντε πρόληψης».

5. Προσαρμόσιμο σε σκληρά περιβάλλοντα

Οι θερμαντήρες κατά της συμπύκνωσης και το μπροστινό περίβλημα IP4X διασφαλίζουν αξιόπιστη λειτουργία σε υγρά ή σκονισμένα περιβάλλοντα.

Περιοχές Εφαρμογής

● Βιομηχανικές εγκαταστάσεις – παροχή ρεύματος για γραμμές παραγωγής

● Εμπορικά συγκροτήματα – κύρια αίθουσα διανομής

● Κέντρα δεδομένων – εφεδρική εναλλαγή ισχύος

● Σταθμοί αιολικής/ηλιακής ενέργειας – συλλογή μέσης τάσης

● Νοσοκομεία – Διακόπτης διπλής ισχύος με σταθερό εξοπλισμό

Q&A

Ε: Ποια είναι η διαφορά μεταξύ του σταθερού τύπου XGN Box σας υψηλής τάσης και ενός τύπου εξαγωγής (όπως το KYN);

Α: Μεγάλη ερώτηση. Ο διακόπτης υψηλής τάσης σταθερού τύπου XGN Box έχει σταθεροποιημένους διακόπτες κυκλώματος. Δεν μπορείτε να "ξεκινήσετε" τον διακόπτη, αλλά έχετε μια πιο άκαμπτη δομή, χαμηλότερο αρχικό κόστος και απλούστερη συντήρηση. Για εφαρμογές όπου ο πλεονασμός υψηλής διαθεσιμότητας δεν είναι κρίσιμος (π.χ. λιγότερες από 500 λειτουργίες ετησίως), ο σταθερός τύπος είναι πιο οικονομικός και αξιόπιστος.

την πόρτα.

Στοιχεία Παραγωγής

1. Κατασκευή περιβλημάτων

Πλάκα από χάλυβα ψυχρής έλασης (πάχους ≥ 2 mm) ή από ανοξείδωτο χάλυβα 304

Κάμψη, συγκόλληση και επεξεργασία επιφάνειας στο σπίτι

Ηλεκτροστατική επίστρωση πούδρας (πάχος ≥60μm, δοκιμή ψεκασμού αλατιού ≥240h)

2. Βασικά εξαρτήματα

Αυτόματος διακόπτης κενού σταθερής βάσης (μάρκα: Lugao / προαιρετική Siemens, ABB)

Διακόπτης απομόνωσης τριών θέσεων με ορατό σπάσιμο

Χάλκινες ράβδοι (επικασσιτερωμένες ή επάργυρες)

Μετασχηματιστές ρεύματος/τάσης (κατηγορία ακρίβειας 0,5 / 0,2S)

3. Εσωτερική καλωδίωση

Οι αριθμοί των καλωδίων, τα μπλοκ ακροδεκτών και οι πλαστικοί αγωγοί επισημαίνονται με σαφήνεια

Η δευτερεύουσα καλωδίωση δοκιμάστηκε στα 2kV για 1 λεπτό

Όλα τα καλώδια είναι επιβραδυντικά φλόγας και ονομαστική θερμοκρασία 105°C

4. Εργοστασιακές δοκιμές

Δοκιμή τάσης αντοχής συχνότητας ισχύος

Μέτρηση αντίστασης κύριου κυκλώματος

Δοκιμή μηχανικής λειτουργίας (≥200 φορές)

Επαλήθευση λειτουργίας Interlock

Μέτρηση μερικής εκφόρτισης (≤10pC)

XGN vs KYN Διακόπτης

Επιλογή μεταξύ XGN Fixed Type Switchgear καιKYN Αποσυρόμενος διακόπτης εξαρτάται από τις απαιτήσεις του έργου, τη στρατηγική συντήρησης και τον προϋπολογισμό σας. Ο διακόπτης XGN έχει σχεδιαστεί για εφαρμογές που δίνουν προτεραιότητα στην αξιοπιστία, την απλή λειτουργία και το χαμηλότερο επενδυτικό κόστος, ενώ ο διακόπτης KYN είναι καλύτερα κατάλληλος για συστήματα που απαιτούν συχνή συντήρηση ή υψηλή λειτουργική ευελιξία.

Πιστοποίηση και Διασφάλιση Ποιότητας

● Συμμορφώνεται με το IEC 62271‑200

● Πιστοποίηση GB 3906

● Ελεγμένο σφάλμα εσωτερικού τόξου (IAC A-FL) – προαιρετικό

● Σύστημα διαχείρισης εργοστασίων ISO 9001:2015

● Πληκτρολογήστε αναφορές δοκιμών από τον εθνικό σταθμό δοκιμών συσκευών υψηλής τάσης (Xi'an / Πεκίνο)

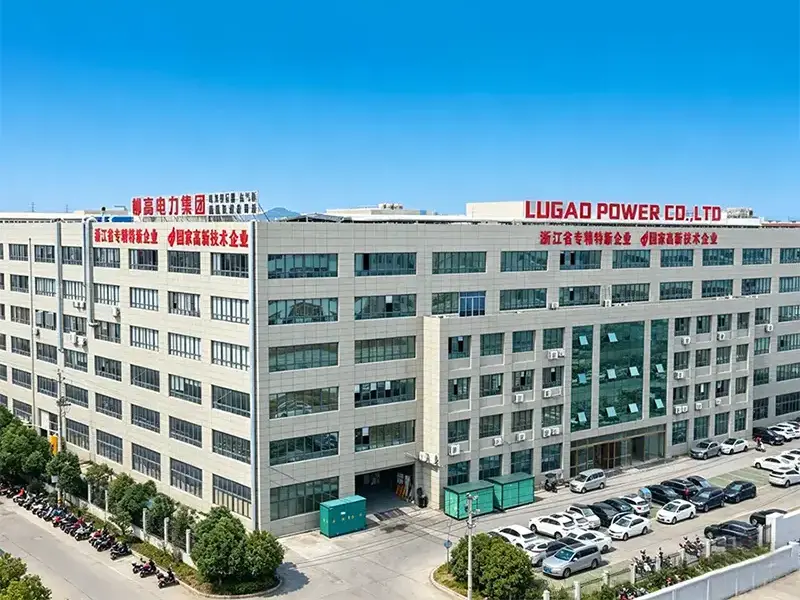

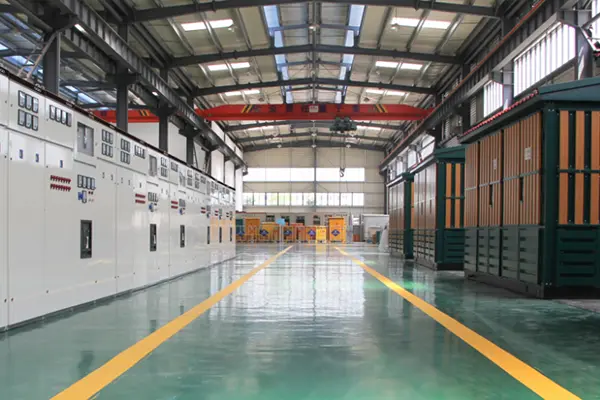

Ο διακόπτης XGN μας κατασκευάζεται σε μια σύγχρονη μονάδα παραγωγής εξοπλισμένη με μηχανήματα κοπής λέιζερ CNC, κέντρα κάμψης CNC, ρομποτικά συστήματα συγκόλλησης, γραμμές επεξεργασίας χάλκινων ζυγών και ολοκληρωμένα εργαστήρια δοκιμών υψηλής τάσης. Ο διακόπτης υψηλής τάσης σταθερού τύπου XGN Box θα αποσταλεί με ένα πλήρες σύνολο αναφορών δοκιμής, διαγράμματα καλωδίωσης και εγχειρίδια λειτουργίας τόσο στα Αγγλικά όσο και στα Κινεζικά.

Πλεονεκτήματα σε σύγκριση με τους ανταγωνιστές – Γιατί να επιλέξετε το Lugao;

Συσκευασία και παράδοση

Πρότυπο συσκευασίας

● Μεμονωμένες θήκες από κόντρα πλακέ υψηλής αντοχής με μεμβράνη προστασίας από την υγρασία

● Εσωτερική επένδυση αφρού για εξαρτήματα

● Όλοι οι ακροδέκτες εξόδου καλύπτονται με μονωτικά καπάκια

● Τα τμήματα του διαύλου συσκευάζονται χωριστά με ετικέτες

Σήματα αποστολής

● Αριθμός παραγγελίας, προορισμός, βάρος, σήματα «Fragile» και «No Stack».

Επιλογές Παράδοσης

● FOB Ningbo / Σαγκάη

● Χρόνος παράδοσης: 15–25 ημέρες για τυπική διαμόρφωση

Δέσμευση εξυπηρέτησης μετά την πώληση

● Περίοδος εγγύησης – 12 μήνες από την ημερομηνία αποστολής (με δυνατότητα επέκτασης σε 24 ή 36 μήνες βάσει σύμβασης παροχής υπηρεσιών)

● Τεχνική Υποστήριξη – Δια βίου δωρεάν διαβούλευση. απομακρυσμένη αντιμετώπιση προβλημάτων εντός 2 ωρών κατά τις εργάσιμες ημέρες

● Field Service – Διατίθενται οδηγίες εγκατάστασης. Αντιμετώπιση σφαλμάτων επί τόπου όπως απαιτείται (δωρεάν κατά τη διάρκεια της εγγύησης)

● Προμήθεια ανταλλακτικών – Κοινά ανταλλακτικά σε απόθεμα. Παράδοση με courier την επόμενη μέρα για επείγουσες παραγγελίες
