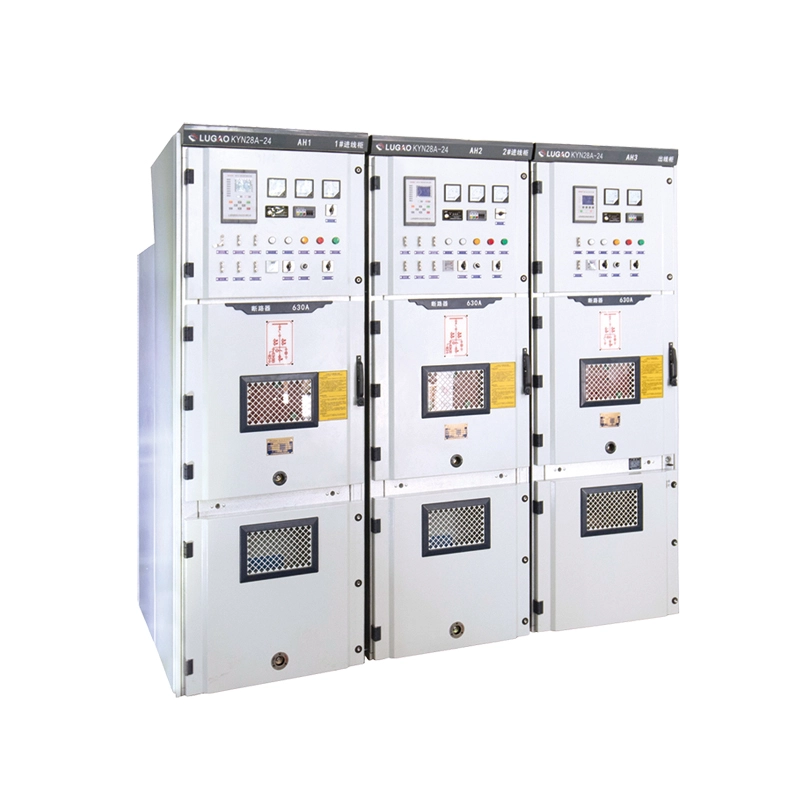

Θωρακισμένος Αποσυρόμενος Διακόπτης Τύπου Υποσταθμού 35kV KYN

Τι είναι αυτός ο εξοπλισμός;

Ο θωρακισμένος αποσυρόμενος τύπος υποσταθμού 35 kV KYN είναι εργοστασιακά συναρμολογημένος, μεταλλικός,εσωτερικός διακόπτης υψηλής τάσηςσχεδιασμένο για τριφασικά συστήματα εναλλασσόμενου ρεύματος 40,5 kV (ονομαστική 35 kV). Ανήκει στη σειρά KYN και χρησιμοποιείται σε υποσταθμούς κοινής ωφέλειας, βιομηχανικούς σταθμούς ηλεκτροπαραγωγής, μεγάλα εμπορικά συγκροτήματα και σταθμούς συλλογής ανανεώσιμων πηγών ενέργειας.

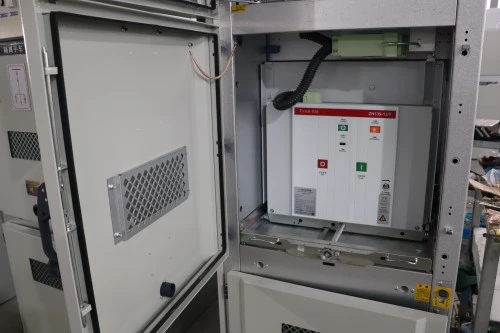

Σε αντίθεση με τους διακόπτες σταθερού τύπου όπου οι διακόπτες είναι βιδωμένοι στη θέση τους, αυτός ο θωρακισμένος αποσυρόμενος τύπος διαθέτει ένα κινούμενο καρότσι διακόπτη που μπορεί να κυληθεί σε τρεις διακριτές θέσεις: λειτουργία, δοκιμή/απομόνωση και απόσυρση. Αυτός ο σχεδιασμός επιτρέπει την αντικατάσταση ενός ελαττωματικού διακόπτη μέσα σε λίγα λεπτά χωρίς να απενεργοποιηθεί ολόκληρη η ράβδος ζυγού – ένα κρίσιμο πλεονέκτημα για συνεχή τροφοδοσία ρεύματος.

Τι κάνει;

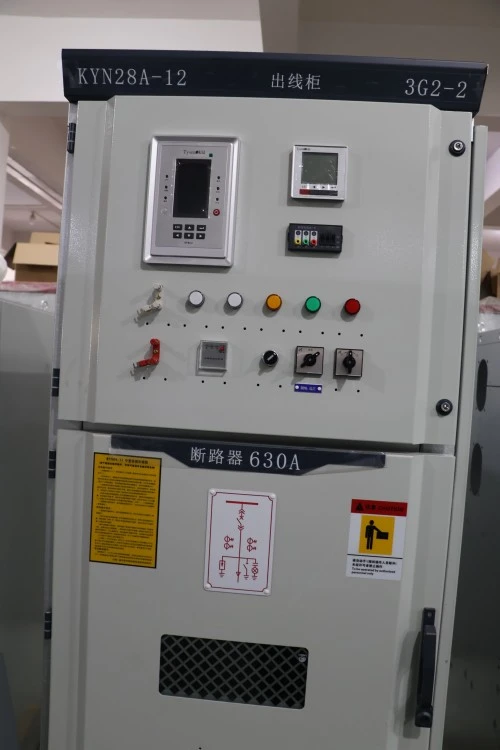

Η βασική λειτουργία αυτού του εξοπλισμού είναι να λαμβάνει εισερχόμενη ισχύ 35 kV από μετασχηματιστή ή εναέρια γραμμή, να προστατεύει το κατάντη δίκτυο με διακόπτες κυκλώματος και να διανέμει ηλεκτρική ενέργεια σε εξερχόμενους τροφοδότες όπως κινητήρες μέσης τάσης, δευτερεύοντες μετασχηματιστές, συστοιχίες πυκνωτών ή μεγάλα βιομηχανικά φορτία. Ο θωρακισμένος αποσυρόμενος διακόπτης τύπου υποσταθμού 35kV KYN παρέχει επίσης:

● Απομόνωση – Ορατή αποσύνδεση για ασφαλή συντήρηση

● Προστασία – Υπερένταση, σφάλμα γείωσης και βραχυκύκλωμα ενεργοποίησης μέσω ρελέ ή IED

● Μέτρηση – Μέτρηση τάσης και ρεύματος για τον υποσταθμό SCADA

● Interlocking – Μηχανικό σύστημα πέντε πρόληψης για την εξάλειψη του ανθρώπινου λάθους

Ανάλυση κωδικού μοντέλου

Χαρακτηριστικό προϊόντος και εφαρμογή

Χαρακτηριστικό προϊόντος

Χαρακτηριστικό 1: True Armored Dedrawable Construction

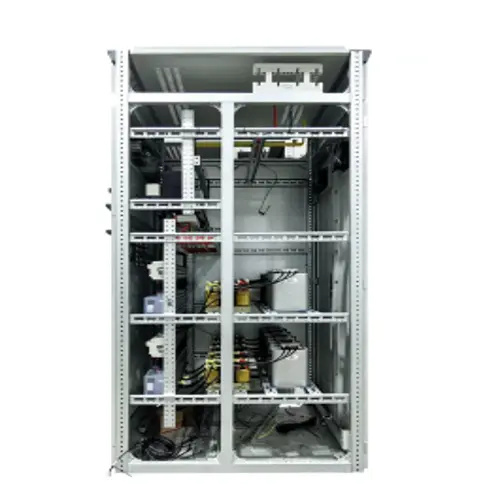

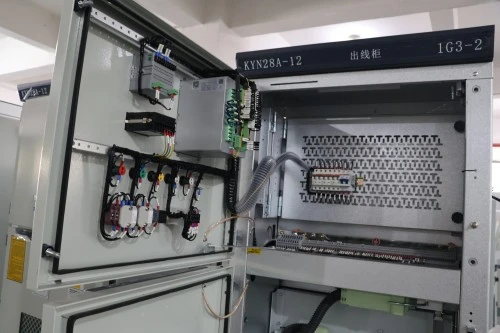

Ο ανασυρόμενος μεταλλικός διακόπτης διαθέτει ξεχωριστά διαμερίσματα από χαλύβδινη πλάκα για τον διακόπτη, τη ράβδο, τον τερματισμό καλωδίου και τον έλεγχο χαμηλής τάσης. Κάθε διαμέρισμα είναι γειωμένο και απομονωμένο από τη διάδοση φλας τόξου.

Χαρακτηριστικό 2: Μηχανική αλληλοσύνδεση πέντε πρόληψης

Το σύστημα πέντε αποτροπής είναι πλήρως μηχανικό, δεν εξαρτάται από λογισμικό. Προλαμβάνει σωματικά:

1. Κλείσιμο του διακόπτη με κλειστό διακόπτη γείωσης

2. Άνοιγμα του μπροστινού καλύμματος με κλειστό διακόπτη

3. Μετακίνηση του διακόπτη μεταξύ θέσεων όταν είναι ενεργή

4. Λειτουργία διακόπτη γείωσης με ενεργούς αγωγούς

5. Διακόπτης κλεισίματος χωρίς ισχύ ελέγχου

Χαρακτηριστικό 3: Συγκράτηση σφάλματος υψηλού τόξου

Ταξινόμηση εσωτερικού τόξου (IAC) δοκιμάστηκε στα 31,5 kA για 1 δευτερόλεπτο. Τα πτερύγια τόξου κατευθύνουν την πίεση προς τα πάνω και μακριά από τους χειριστές.

Χαρακτηριστικό 4: Αξιοπιστία μόνωσης υψηλής τάσης

Οι αποστάσεις φάσης-φάσης και φάσης-εδάφους υπερβαίνουν τα ελάχιστα IEC 62271-200. Όλες οι ράβδοι διαύλου είναι θερμοσυρρικνυόμενοι ή καλυμμένοι με θωράκιση κατά της κορώνας.

Χαρακτηριστικό 5: Έξυπνη παρακολούθηση και απομακρυσμένη λειτουργία

Τυπικό IED (έξυπνη ηλεκτρονική συσκευή) με μηνύματα RS485/Modbus ή IEC 61850 GOOSE. Παρακολούθηση σε πραγματικό χρόνο της θέσης του διακόπτη, της κατάστασης φόρτισης του ελατηρίου, του SF6 (εάν χρησιμοποιείται), της θερμοκρασίας και της μερικής εκφόρτισης.

Προδιαγραφές προϊόντος

Γιατί να επιλέξετε την Lugao Power Co., Ltd. έναντι των ανταγωνιστών;

Γιατί οι πελάτες μας επιλέγουν επανειλημμένα:

Δεν κόβουμε γωνίες στο διάκενο της μόνωσης, στο υλικό της ράβδου ή στη συμπλεκτική στιβαρότητα. Κάθε διακόπτης KYN που βγαίνει από το εργοστάσιό μας υποβάλλεται σε πλήρη δοκιμή αντοχής 95 kV – όχι σε δοκιμή «ρουτίνας» μειωμένης τάσης. Παρέχουμε επίσης διαγράμματα καλωδίωσης ειδικά για τον πίνακα σε CAD και PDF, όχι γενικά πρότυπα.

Συσκευασία, παράδοση & εξυπηρέτηση μετά την πώληση

Συσκευασία

Κάθε θωρακισμένος αποσπώμενος πίνακας διακοπτών υποσταθμού 35 kV είναι τυλιγμένος με αντισκωριακό χαρτί VCI + πλαστική μεμβράνη

1. Στη συνέχεια περικλείεται σε ένα κλουβί από κόντρα πλακέ πιστοποιημένο με υποκαπνισμό με επένδυση από αφρό σε όλες τις γωνίες και τις άκρες

2. Το καρότσι του διακόπτη αποστέλλεται στη θέση απόσυρσης, κλειδωμένο με βραχίονες μεταφοράς

3. Οι ζυγοί αποσυναρμολογούνται, τυλίγονται ξεχωριστά, επισημαίνονται με αριθμό φάσης και πίνακα

4. Δευτερεύοντα βύσματα, λαβές ραφιών, κλειδιά γείωσης και εφεδρικές ασφάλειες συσκευασμένα σε ένα αδιάβροχο κουτί αξεσουάρ μέσα στο διαμέρισμα LV

5. Προστέθηκαν σάκοι αποξηραντικού γέλης πυριτίου για αποστολές ευαίσθητες στην υγρασία (θαλάσσια μεταφορά)

Αποστολή

1. Θαλάσσιο φορτίο: Εμπορευματοκιβώτιο HC 40 ποδιών χωράει 6–8 πάνελ (ανάλογα με τις διαστάσεις)

2. Χερσαία μεταφορά φορτίου: Φορτηγό επίπεδης κλίνης με αντικραδασμικούς αερόσακους και ιμάντες

3. Incoterms: EXW (εργοστάσιο), FOB ningbo

4. Έγγραφα που περιλαμβάνονται στην αποστολή

5. Σχέδιο γενικής διάταξης (όπως έχει κατασκευαστεί)

6. Μονογραμμικό διάγραμμα με αρίθμηση πίνακα

7. Σχηματικό σχέδιο καλωδίωσης (μέγεθος A3, πλαστικοποιημένο)

8. Τιμολόγιο υλικών (διακοπτών, CT, VT, ρελέ)

9. Έκθεση δοκιμής ρουτίνας (υπογεγραμμένη από την QA)

10. Εγχειρίδιο οδηγιών (Αγγλική ή τοπική γλώσσα)

11. Πίνακας αλληλασφάλισης και χρονοδιάγραμμα πλήκτρων (εάν χρησιμοποιείται ασφάλιση κλειδιού)

Δέσμευση εξυπηρέτησης μετά την πώληση

1. Περίοδος εγγύησης: 12 μήνες από την ημερομηνία αποστολής (με δυνατότητα επέκτασης σε 24 ή 36 μήνες με σύμβαση παροχής υπηρεσιών επί πληρωμή)

2. Τεχνική υποστήριξη: Δια βίου δωρεάν απομακρυσμένη διαβούλευση. Οι μηχανικοί μας εξετάζουν το διάγραμμα μιας γραμμής και τις ρυθμίσεις ρελέ πριν από την παράδοση.

3. Επιτόπια εξυπηρέτηση: Επίβλεψη εγκατάστασης, βοήθεια θέσης σε λειτουργία, διάγνωση βλαβών. Δωρεάν κατά τη διάρκεια της περιόδου εγγύησης (ταξίδια και διαμονή με χρέωση). Μετά την εγγύηση, χρεώνεται με ημερήσια τιμή + ανταλλακτικά.

4. Προμήθεια ανταλλακτικών: Καρότσια διακόπτη, πρωτεύουσες επαφές, δευτερεύοντα βύσματα, χειρολαβές ραφιών, διακόπτες γείωσης, ελεγκτές θερμοκρασίας και εξαρτήματα αλληλασφάλισης που διατηρούνται σε απόθεμα. Αποστολή την επόμενη μέρα μέσω DHL/FedEx για κρίσιμα ανταλλακτικά.

Συχνές Ερωτήσεις

Ε1: Μπορεί ο θωρακισμένος αποσυρόμενος τύπος υποσταθμού 35 kV KYN να χρησιμοποιηθεί σε εξωτερικούς χώρους σε συμπαγή υποσταθμό;

A: Standard: IP4X (μόνο για εσωτερικούς χώρους).

Επιλογή: Εξωτερικό περίβλημα IP54 με αδιάβροχη οροφή & εξαναγκασμένο αερισμό, που φιλοξενεί πολλαπλά πάνελ.

Ενέργεια: Καθορίστε "outdoor" όταν ζητάτε μια προσφορά.

Ε2: Πώς να επαληθεύσετε τη διασύνδεση πέντε αποτροπής πριν ενεργοποιήσετε;

Α: Ακολουθήστε τη δοκιμή βήμα προς βήμα σε μη αυτόματο τρόπο (βασική δοκιμή: 10 λεπτά).

Έλεγχοι κλειδιών: Ο διακόπτης είναι ανοιχτός + η γείωση κλειστή → θα πρέπει να εμποδίζει το ράφια μέσα. Ο διακόπτης είναι κλειστός → η μπροστινή πόρτα πρέπει να παραμένει κλειδωμένη.

Σύσταση: Δοκιμή κατά τη θέση σε λειτουργία και κάθε 6 μήνες.

Ε3: Διάρκεια ζωής των αρχικών επαφών αποσύνδεσης και ένδειξη αντικατάστασης;

A：Επάργυρες χάλκινες επαφές: αξιολογήθηκαν για 5.000 λειτουργίες.

Ένδειξη φθοράς: κόκκινη γραμμή ορατή στο δάχτυλο επαφής → αντικαταστήστε.

Τυπικός υποσταθμός (μια φορά/έτος ράφια): διαρκεί 30+ χρόνια. Συχνή λειτουργία (καμίνους τόξου): μετρήστε την αντίσταση επαφής ετησίως.
