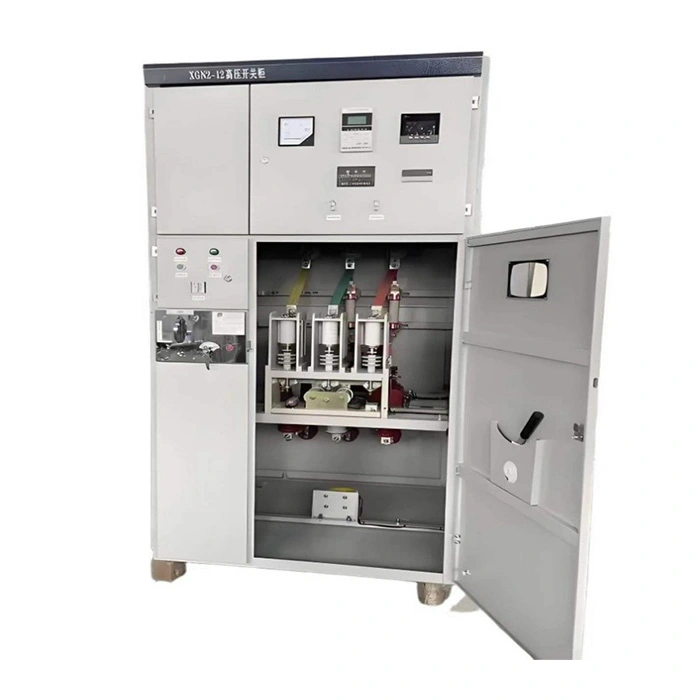

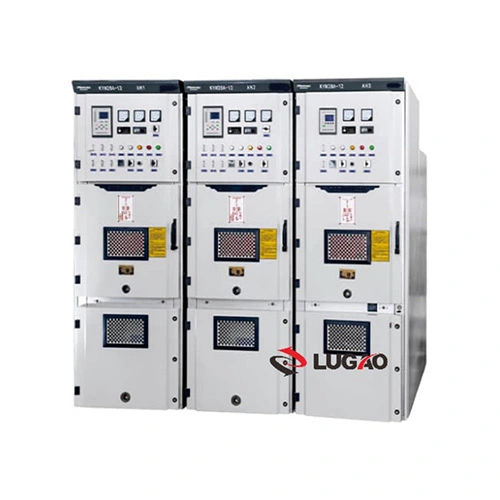

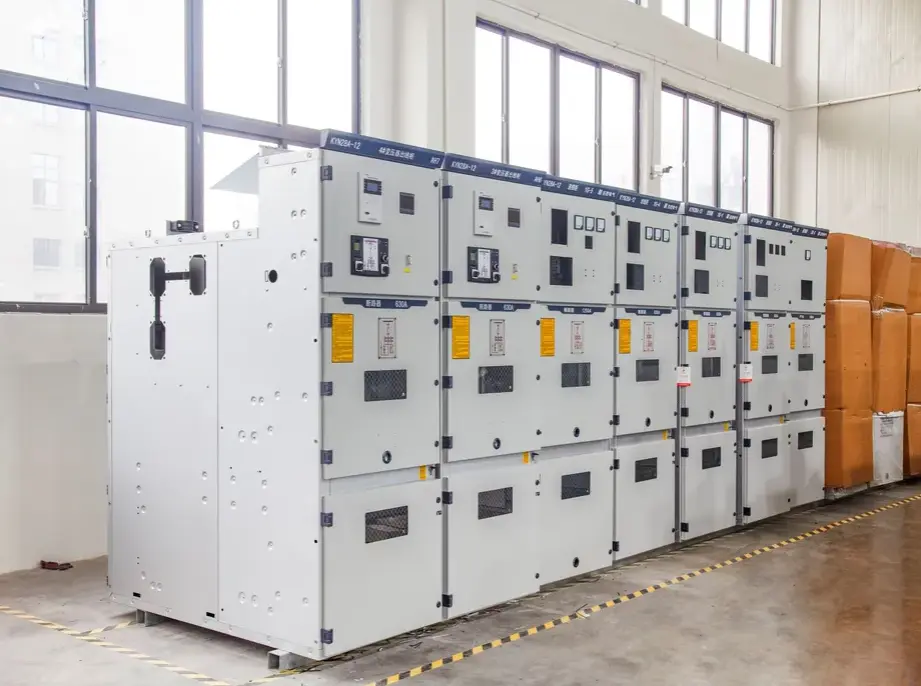

Διακοπτικός πίνακας σταθερής υψηλής τάσης τύπου χειροκίνητου καροτσιού

Ο διακόπτης πάνελ σταθερής υψηλής τάσης τύπου χειροκίνητου καροτσιού είναι μεταλλικός,μονωμένος αέρας διακόπτης μέσης τάσηςσυγκρότημα σχεδιασμένο για συστήματα μονής και διπλής ράβδου. Τι ακριβώς είναι όμως αυτό το προϊόν και τι μπορεί να κάνει για την ηλεκτρική υποδομή σας;

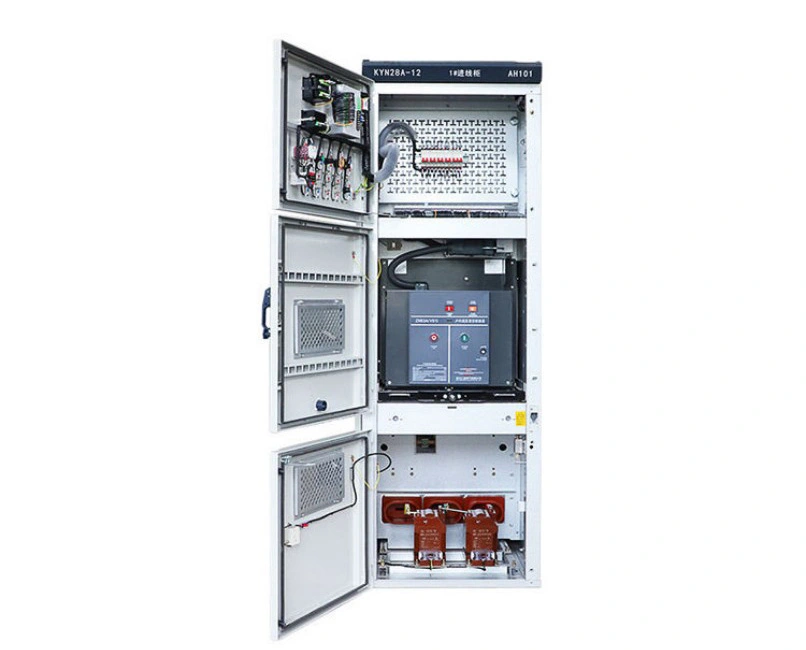

Τι είναι:

Είναι ένας υβριδικός σχεδιασμός που συνδυάζει ένα σταθερό περίβλημα πάνελ με έναν αφαιρούμενο μηχανισμό χειρός για τις κύριες συσκευές μεταγωγής (όπως διακόπτες κενού, επαφές ή VSD). Το καρότσι μπορεί να κυληθεί φυσικά μέσα και έξω από τον πίνακα, ενώ οι ράβδοι, τα καλώδια και τα βοηθητικά εξαρτήματα παραμένουν σταθερά μέσα στο περίβλημα. Αυτός ο σχεδιασμός είναι τυποποιημένος σύμφωνα με τα πρότυπα IEC 62271-200 και GB3906 για ονομαστικές τάσεις από 3kV έως 40,5kV.

Τι μπορεί να κάνει:

● Έλεγχος της ροής ισχύος: Συνδέει ή αποσυνδέει με ασφάλεια φορτία υψηλής τάσης όπως μετασχηματιστές, κινητήρες και συστοιχίες πυκνωτών.

● Παρέχετε προστασία από σφάλματα: Τα ενσωματωμένα προστατευτικά ρελέ και οι διακόπτες κυκλώματος ενεργοποιούνται αυτόματα κατά τη διάρκεια υπερφόρτωσης, βραχυκυκλώματος ή βλαβών γείωσης.

● Ενεργοποίηση ασφαλούς συντήρησης: Το καροτσάκι μπορεί να αποσυρθεί σε απομονωμένη, γειωμένη θέση, δημιουργώντας ένα ορατό κενό αέρα – επιτρέποντας στους τεχνικούς να εργαστούν στον διακόπτη χωρίς να απενεργοποιήσετε ολόκληρη τη ράβδο του ζυγού.

● Μέτρηση και παρακολούθηση: Οι μετασχηματιστές ρεύματος, οι μετασχηματιστές τάσης και οι ψηφιακοί μετρητές που είναι τοποθετημένοι στον πίνακα παρέχουν δεδομένα σε πραγματικό χρόνο για την κατάσταση του συστήματος.

● Κλειδώστε με ασφάλεια: Οι μηχανικές και ηλεκτρικές κλειδαριές αποτρέπουν ανθρώπινα λάθη, όπως το κλείσιμο του διακόπτη όταν το καροτσάκι είναι στη μέση του δρόμου ή η πρόσβαση στα διαμερίσματα με ρεύμα.

Εν ολίγοις, αυτός ο διακόπτης πάνελ σταθερής υψηλής τάσης τύπου Handcart λειτουργεί ως φύλακας του δικτύου υψηλής τάσης σας—ασφαλές, ευέλικτο και ανθεκτικό για 20+ χρόνια υπηρεσίας.

Παράμετροι προϊόντος (Προδιαγραφές)

Παρακάτω είναι ο αναλυτικός πίνακας τεχνικών προδιαγραφών για τον διακόπτη πάνελ σταθερής υψηλής τάσης τύπου Handcart Type. Όλες οι τιμές αναφέρονται σε τυπικά μοντέλα 12kV. άλλες τάσεις διαθέσιμες κατόπιν αιτήματος.

Χαρακτηριστικό προϊόντος και εφαρμογή (Μορφή Q&A)

Ε1: Τι κάνει το σχεδιασμό του χειροκίνητου καροτσιού καλύτερο από έναν πλήρως σταθερό εξοπλισμό διανομής;

Α: Η σχεδίαση του χειροκίνητου καροτσιού επιτρέπει στην κύρια συσκευή μεταγωγής (αποκοπή κυκλώματος κενού) να αφαιρείται φυσικά από τον πίνακα για συντήρηση ή αντικατάσταση, ενώ οι ζυγοί του πίνακα παραμένουν ενεργοποιημένοι. Αυτό μειώνει τον χρόνο διακοπής λειτουργίας από ώρες σε λεπτά. Αντίθετα, οι σταθεροί διακόπτες συχνά απαιτούν την απενεργοποίηση ενός ολόκληρου τμήματος για πρόσβαση στον διακόπτη. Ο διακόπτης πάνελ σταθερής υψηλής τάσης τύπου Handcart σας προσφέρει ό,τι καλύτερο και από τους δύο κόσμους: σταθερούς διαύλους για ανθεκτικότητα, καθώς και διακόπτες χειροκίνητου καροτσιού για δυνατότητα συντήρησης.

Ε2: Πώς διασφαλίζει την ασφάλεια του χειριστή κατά τη διάρκεια της ραφιών;

Α: Ο εξοπλισμός διακοπτών μας περιλαμβάνει πέντε υποχρεωτικές ασφάλειες:

1. Ο διακόπτης δεν μπορεί να κλείσει εκτός εάν το καροτσάκι είναι στη θέση «λειτουργίας» (συνδεδεμένο).

2. Το καροτσάκι δεν μπορεί να μετακινηθεί από "αποσυνδεδεμένο" σε "συνδεδεμένο", εκτός εάν ο διακόπτης είναι ανοιχτός.

3. Ο διακόπτης γείωσης μπορεί να κλείσει μόνο όταν το καροτσάκι είναι στη θέση «δοκιμή/αποσυνδεδεμένο».

4. Η πόρτα του διαμερίσματος καλωδίων μπορεί να ανοίξει μόνο όταν ο διακόπτης γείωσης είναι κλειστός.

5. Το καροτσάκι δεν μπορεί να τοποθετηθεί ή να αποσυρθεί ενώ ο διακόπτης είναι κλειστός. Αυτές οι ασφάλειες είναι τόσο μηχανικές όσο και ηλεκτρικές – σχεδιασμένες με ασφάλεια έναντι αστοχίας.

Ε3: Μπορεί ο διακόπτης πάνελ σταθερής υψηλής τάσης τύπου Handcart Type να χρησιμοποιηθεί σε εξωτερικούς χώρους;

Α: Το τυπικό περίβλημα είναι IP4X, κατάλληλο για εσωτερικούς υποσταθμούς. Για εφαρμογές σε εξωτερικούς χώρους, παρέχουμε πρόσθετα αδιάβροχα περιβλήματα ή κιόσκια με βαθμολογία IP54. Πολλοί πελάτες εγκαθιστούν τον εξοπλισμό μας σε υποσταθμούς με εμπορευματοκιβώτια ή μικρά προκατασκευασμένα κτίρια κοντά σε αιολικά πάρκα ή ηλιακές εγκαταστάσεις.

Ε4: Ποιες είναι οι πιο κοινές εφαρμογές για αυτόν τον εξοπλισμό διανομής;

Α: Αυτός ο διακόπτης πλακέτας σταθερής υψηλής τάσης τύπου χειροκίνητου καροτσιού χρησιμοποιείται ευρέως σε:

● Υποσταθμοί κοινής ωφελείας (πρωτογενής και δευτερεύουσας διανομής).

● Βιομηχανικές εγκαταστάσεις (χαλυβουργεία, εργοστάσια τσιμέντου, πετροχημικά)–για έλεγχο κινητήρα και προστασία μετασχηματιστών.

● Εμπορικά κτίρια (νοσοκομεία, κέντρα δεδομένων, αεροδρόμια) – όπου απαιτείται υψηλή αξιοπιστία.

● Ανανεώσιμες πηγές ενέργειας (ηλιακά πάρκα, αιολικά πάρκα) – ως πάνελ σύνδεσης στο δίκτυο.

● Εργασίες εξόρυξης—αρκετά στιβαρό για σκονισμένα, υγρά περιβάλλοντα.

● Τροφοδοσία σιδηροδρομικής έλξης–σε συστήματα 27,5kV ή 2×25kV.

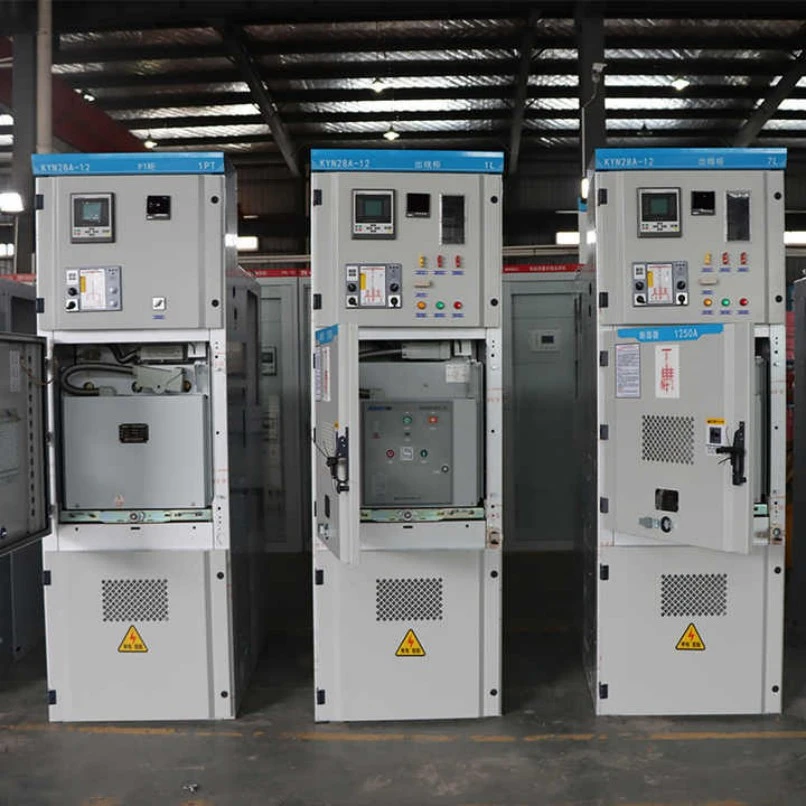

Στοιχεία Παραγωγής

1. Υλικό και επίστρωση περιβλήματος

● Υλικό: Φύλλο γαλβανισμένου χάλυβα υψηλής ποιότητας πάχους 2mm (εισαγόμενο από την Baosteel), διπλωμένο από μηχανές κάμψης CNC. Οι διπλές άκρες αυξάνουν την ακαμψία.

● Επίστρωση: Βαφή εποξειδικού πολυεστέρα σε σκόνη (ελάχιστο πάχος 80μm) μετά από αμμοβολή σύμφωνα με το πρότυπο SA 2.5. Χρώμα RAL 7035 (ανοιχτό γκρι). Δοκιμή ψεκασμού αλατιού >500 ώρες – χωρίς διάβρωση.

2. Μηχανισμός Χειροκίνητου

● Υλικό: νάιλον κύλινδροι υψηλής αντοχής + ράγες από ανοξείδωτο χάλυβα.

● Λειτουργία: Μηχανισμός βιδωτής βίδας με βίδα με σχεδίαση κατά της οπισθοδρόμησης. Κάθε καροτσάκι δοκιμάζεται για 2000 πλήρεις κύκλους ραφιών.

● Ένδειξη θέσης: Κόκκινο (συνδεδεμένο), πράσινο (δοκιμή), κίτρινο (αποσυνδεδεμένο), ορατό από 5 μέτρα μακριά.

3. Παντζούρια (Αυτόματα φράγματα ασφαλείας)

● Όταν το καροτσάκι αποσύρεται, τα μεταλλικά ρολά με ελατήριο καλύπτουν αυτόματα τις σταθερές κύριες επαφές. Αυτό αποτρέπει την τυχαία επαφή των δακτύλων με ηλεκτροφόρα μέρη. Τα παντζούρια μας είναι κατασκευασμένα από κράμα αλουμινίου 3mm με αντιδιαβρωτική επεξεργασία.

4. Σύστημα Busbar

● Υλικό: Χαλκός E-Cu υψηλής αγωγιμότητας (καθαρότητα 99,9%). Επαργυρωμένο σε όλες τις αρθρώσεις.

● Διατομή: Υπολογίστηκε για να διατηρείται η αύξηση της θερμοκρασίας κάτω από 65K στο ονομαστικό ρεύμα. Για 3150A, χρησιμοποιούμε διπλούς ζυγούς ανά φάση.

● Μόνωση: Θερμοσυστελλόμενα μονωτικά χιτώνια (πορτοκαλί χρώμα) για αναγνώριση φάσης και έλεγχο μερικής εκφόρτισης.

5. Διακόπτης γείωσης

● Τύπος: Γρήγορης κατασκευής, διακοπής φορτίου, με εμφανή πτερύγια γείωσης.

● Λειτουργία: Χειροκίνητος μηχανισμός με ελατήριο. Μπορεί να κλείσει σε πλήρες ρεύμα βραχυκυκλώματος (50kA μία φορά).

● Κλείδωμα: Αποκλειστική μηχανική ασφάλιση με θέση χειροκίνητου καροτσιού – δεν μπορεί να κλείσει το διακόπτη γείωσης εκτός εάν το χειροκίνητο καροτσάκι βρίσκεται σε δοκιμαστική/αποσυνδεδεμένη θέση.

6. Διαμέρισμα χαμηλής τάσης

● Βρίσκεται στο επάνω μπροστινό μέρος (ύψος 300 mm), πλήρως διαχωρισμένο από εξαρτήματα υψηλής τάσης. Στεγάζει προστατευτικά ρελέ (με μικροεπεξεργαστή), διακόπτες ελέγχου, ενδεικτικές λυχνίες και βοηθητικές ασφάλειες.

● Καλωδίωση: Όλα τα δευτερεύοντα καλώδια είναι αριθμημένα, ομαδοποιημένα σε αγωγούς PVC επιβραδυντικού φλόγας και τερματίζονται σε μπλοκ ακροδεκτών με εφεδρικές επαφές (20% εφεδρικό δεσμευμένο).

7. Έλεγχος μερικής εκκένωσης

● Όλοι οι αγωγοί υψηλής τάσης είναι στρογγυλεμένοι για την εξάλειψη των αιχμηρών άκρων.

● Κάθε πίνακας υποβάλλεται σε δοκιμή μερικής εκφόρτισης (≤10pC σε 1,1×Ur/√3).

8. Ακρίβεια συναρμολόγησης εργοστασίου

● Κάθε Πίνακας Πίνακα Σταθερής Υψηλής Τάσης Τύπου Χειροκίνητου Διακόπτη είναι συναρμολογημένος σε μια διάταξη ευθυγράμμισης με λέιζερ. Η κακή ευθυγράμμιση της επαφής από το καρότσι με τη σταθερή είναι <0,5 mm.

● Αποτέλεσμα: Ομαλό ράφι χωρίς τρόχισμα ή δύναμη – χωρίς κολλημένα καρότσια ακόμα και μετά από χρόνια χρήσης.

Γιατί να επιλέξετε το Lugao για διακόπτη μέσης τάσης τύπου χειροκίνητου καροτσιού;

· Μηχανική βάσει έργου: Η διάταξη του ντουλαπιού, η βαθμολογία της ράβδου ζυγού, το σχέδιο ρελέ προστασίας, η διαμόρφωση CT/VT και η είσοδος καλωδίου μπορούν να σχεδιαστούν σύμφωνα με το διάγραμμα μιας γραμμής.

· Παραγωγή βάσει προτύπων: Ο διακόπτης μπορεί να κατασκευαστεί σύμφωνα με τα IEC 62271-200, GB/T 3906, DL/T 404 και τις τεχνικές προδιαγραφές του έργου.

· Ευέλικτη επιλογή εξαρτημάτων: Τα Lugao VCB, ABB, Siemens, Schneider ή άλλες καθορισμένες μάρκες εξαρτημάτων μπορούν να διαμορφωθούν σύμφωνα με τις απαιτήσεις του έργου.

· Τακτική επιθεώρηση πριν από την αποστολή: Οι δοκιμές αντοχής μηχανικής λειτουργίας, λειτουργίας interlock, καλωδίωσης, μόνωσης και ισχύος-συχνότητας μπορούν να πραγματοποιηθούν πριν από την παράδοση σύμφωνα με την τεχνική συμφωνία.

· Τεχνική υποστήριξη εγγράφων: Μπορούν να παρασχεθούν σχέδια γενικής διάταξης, διαγράμματα μονής γραμμής, δευτερεύοντα διαγράμματα καλωδίωσης, οδηγίες λειτουργίας και αναφορές δοκιμών ρουτίνας για αναφορά στο έργο.
