Γιατί ο ηλεκτρικός μετασχηματιστής μονοφασικού βυθισμένου λαδιού S13 είναι πιο έξυπνη επιλογή για αποτελεσματική κατανομή ισχύος

Περίληψη άρθρου:ΟS13 Ηλεκτρικός μετασχηματιστής μονοφασικός βυθισμένος σε λάδιέχει σχεδιαστεί για να παρέχει αποτελεσματική, σταθερή και μακροχρόνια διανομή ενέργειας για οικιακές, αγροτικές, εμπορικές και ανανεώσιμες πηγές ενέργειας.Lugao Powerσυνδυάζει τεχνολογία πυρήνα χαμηλών απωλειών, ψύξη βυθισμένη στο λάδι, πλήρως σφραγισμένο κυματοειδές δοχείο, στιβαρές χάλκινες περιελίξεις και ολοκληρωμένες δοκιμές για να παρέχει μια πρακτική λύση μετασχηματιστή για σύγχρονα μονοφασικά δίκτυα διανομής.

Πίνακας περιεχομένων

• Τι είναι ένας μονοφασικός ηλεκτρικός μετασχηματιστής βυθισμένου σε λάδι S13;
• Γιατί η σειρά S13 βελτιώνει την απόδοση του μετασχηματιστή;
• Ποια είναι τα βασικά χαρακτηριστικά του μετασχηματιστή S13;
• Ποιες είναι οι τυπικές προδιαγραφές μετασχηματιστή S13;
• Πώς κατασκευάζεται ο μετασχηματιστής S13;
• Πού μπορεί να χρησιμοποιηθεί ο μετασχηματιστής S13;
• Πώς πρέπει να επιλέξετε τον σωστό μετασχηματιστή S13;
• Γιατί να επιλέξετε την Lugao Power ως προμηθευτή μετασχηματιστή S13;
• Συχνές ερωτήσεις σχετικά με τους μετασχηματιστές S13
• Σύναψη

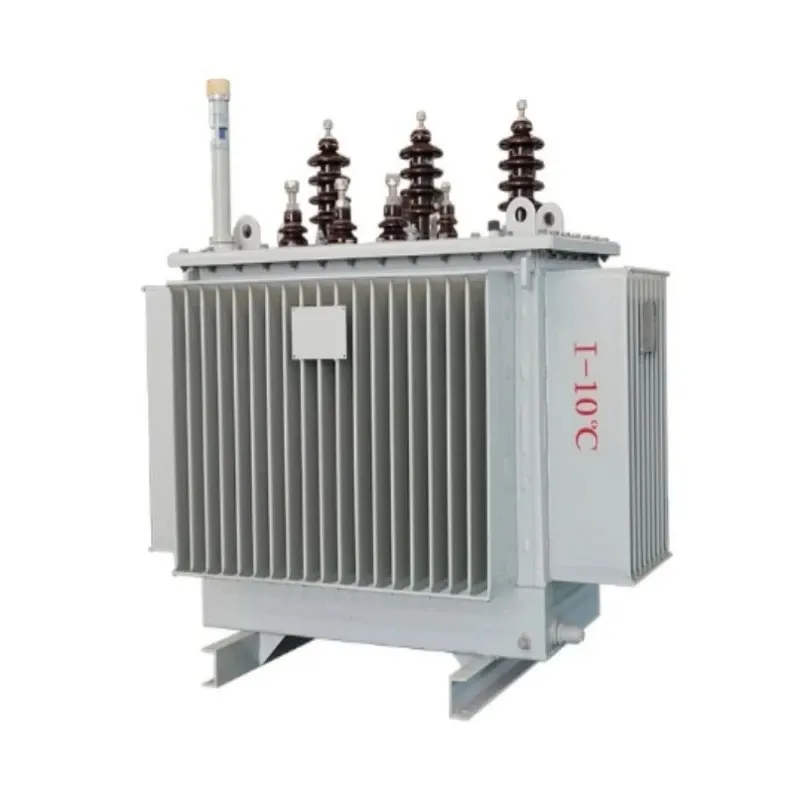

Τι είναι ένας μονοφασικός ηλεκτρικός μετασχηματιστής βυθισμένου σε λάδι S13;

ΕναS13 Ηλεκτρικός μετασχηματιστής μονοφασικός βυθισμένος σε λάδιείναι ένας μετασχηματιστής διανομής ειδικά σχεδιασμένος για μονοφασικά ηλεκτρικά δίκτυα. Χρησιμοποιεί μονωτικό λάδι τόσο ως διηλεκτρικό μέσο όσο και ως μέσο ψύξης, επιτρέποντας στον μετασχηματιστή να μεταφέρει αποτελεσματικά ηλεκτρική ενέργεια ενώ ελέγχεται η θερμότητα που παράγεται κατά τη λειτουργία.

Σε σύγκριση με τα συμβατικά σχέδια μετασχηματιστών διανομής, η σειρά S13 εστιάζει έντονα στη μείωση των απωλειών χωρίς φορτίο και στη βελτίωση της μακροπρόθεσμης απόδοσης λειτουργίας. Ο σχεδιασμός μπορεί να χρησιμοποιεί υψηλής διαπερατότητας χάλυβα ψυχρής έλασης προσανατολισμένου σε κόκκους πυριτίου με βαθμιδωτή άρθρωση, ενώ ένας πυρήνας άμορφου κράματος μπορεί επίσης να επιλεγεί για εφαρμογές όπου απαιτείται περαιτέρω μείωση των απωλειών χωρίς φορτίο.

Σύμφωνα με τις πληροφορίες προϊόντος που παρέχονται από τη Lugao Power, ο μετασχηματιστής είναι κατάλληλος για εφαρμογές όπως η ηλεκτροδότηση της υπαίθρου, η διανομή σε στύλο κατοικιών, τα ελαφριά εμπορικά κτίρια, τα συστήματα ανανεώσιμων πηγών ενέργειας και η προσωρινή ισχύς κατασκευής. Η συμπαγής δομή του διευκολύνει επίσης τη μεταφορά και την εγκατάσταση σε εξωτερικό χώρο.

Γιατί η σειρά S13 βελτιώνει την απόδοση του μετασχηματιστή;

Η απόδοση του μετασχηματιστή δεν καθορίζεται μόνο από την ονομαστική χωρητικότητα αλλά και από το πόσο αποτελεσματικά συνεργάζονται ο πυρήνας, οι περιελίξεις, το σύστημα μόνωσης και η δομή ψύξης. Ένας μετασχηματιστής μπορεί να παραμείνει ενεργοποιημένος για χιλιάδες ώρες κάθε χρόνο, πράγμα που σημαίνει ότι ακόμη και σχετικά μικρές μειώσεις στις απώλειες χωρίς φορτίο μπορούν να επιφέρουν σημαντική εξοικονόμηση ενέργειας σε όλη τη διάρκεια ζωής του.

Ο σχεδιασμός S13 αντιμετωπίζει αυτό το ζήτημα μέσω πολλών μηχανικών μέτρων:

• Μαγνητικός πυρήνας υψηλής διαπερατότητας:Μειώνει τις μαγνητικές απώλειες κατά τη συνεχή λειτουργία.
• Κατασκευή βαθμιδωτής άρθρωσης:Βοηθά στη βελτιστοποίηση της κατανομής της μαγνητικής ροής και στη μείωση των απωλειών του πυρήνα.
• Προαιρετικός πυρήνας άμορφου κράματος:Παρέχει μια εναλλακτική λύση για έργα που απαιτούν ιδιαίτερα χαμηλές απώλειες χωρίς φορτίο.
• Περιελίξεις χαλκού χωρίς οξυγόνο:Παρέχουν υψηλή ηλεκτρική αγωγιμότητα και βοηθούν στην ελαχιστοποίηση των απωλειών αντίστασης.
• Ψύξη βυθισμένη στο λάδι:Μεταφέρει αποτελεσματικά τη θερμότητα από τα ενεργά συστατικά.

Η Lugao Power δηλώνει ότι η σειρά S13 μπορεί να επιτύχει απώλειες χωρίς φορτίο έως και περίπου 30% χαμηλότερες από τη σειρά S11, ενώ ένας προαιρετικός πυρήνας από άμορφο κράμα μπορεί να μειώσει περαιτέρω τις απώλειες χωρίς φορτίο σε σύγκριση με τα συμβατικά σχέδια πυρήνων από χάλυβα πυριτίου.

Ποια είναι τα βασικά χαρακτηριστικά του μετασχηματιστή S13;

Η απόδοση ενός μετασχηματιστή διανομής εξαρτάται σε μεγάλο βαθμό από τη μηχανική του κατασκευή καθώς και από τα ηλεκτρικά του χαρακτηριστικά. Ο ηλεκτρικός μετασχηματιστής μονοφασικού βυθισμένου λαδιού S13 ενσωματώνει διάφορα χαρακτηριστικά που προορίζονται για την υποστήριξη αξιόπιστης λειτουργίας σε εξωτερικούς χώρους και δικτύου διανομής.

Σχεδίαση πυρήνα χαμηλών απωλειών

Ο πυρήνας χρησιμοποιεί χάλυβα πυριτίου προσανατολισμένου σε κόκκους υψηλής διαπερατότητας με δομή άρθρωσης 45 μοιρών. Αυτή η κατασκευή βοηθά στον έλεγχο των μαγνητικών απωλειών και συμβάλλει στη βελτιωμένη απόδοση λειτουργίας. Ένας πυρήνας άμορφου κράματος είναι διαθέσιμος ως προαιρετική λύση όταν οι εξαιρετικά χαμηλές απώλειες χωρίς φορτίο αποτελούν προτεραιότητα.

Πλήρως σφραγισμένο κυματοειδές δοχείο

Το κυματοειδές δοχείο εκτελεί πολλές λειτουργίες ταυτόχρονα. Η διευρυμένη επιφάνεια του υποστηρίζει την απαγωγή θερμότητας, ενώ η εύκαμπτη δομή του επιτρέπει τη θερμική διαστολή του μονωτικού λαδιού. Επειδή η δεξαμενή είναι πλήρως σφραγισμένη, το μονωτικό λάδι απομονώνεται από την άμεση ατμοσφαιρική έκθεση, συμβάλλοντας στον περιορισμό της εισροής υγρασίας και της οξείδωσης του λαδιού.

Σταθερή ψύξη με βυθισμένο λάδι

Το μονωτικό λάδι παρέχει τόσο ηλεκτρική μόνωση όσο και θερμική διαχείριση. Η θερμότητα που παράγεται από τον πυρήνα και τις περιελίξεις μπορεί να μεταφερθεί μέσω του λαδιού προς τα τοιχώματα της δεξαμενής και να διαχυθεί στο περιβάλλον.

Δυνατότητα ισχυρού βραχυκυκλώματος

Η δομή περιέλιξης έχει σχεδιαστεί για να παρέχει βελτιωμένη μηχανική αντοχή σε συνθήκες σφάλματος. Η περιέλιξη χαμηλής τάσης μπορεί να χρησιμοποιεί φύλλο ή ελικοειδές κατασκευή με διαμήκεις αγωγούς λαδιού, υποστηρίζοντας τόσο την απόδοση ψύξης όσο και την αντίσταση στις μηχανικές δυνάμεις που δημιουργούνται κατά τη διάρκεια βραχυκυκλωμάτων.

Λειτουργία χαμηλού θορύβου

Η βελτιστοποιημένη κατασκευή πυρήνα και η μηχανική συναρμολόγηση συμβάλλουν στη μείωση των κραδασμών και του θορύβου λειτουργίας, καθιστώντας τον μετασχηματιστή κατάλληλο για κατοικημένες κοινότητες και άλλες τοποθεσίες όπου η ακουστική απόδοση έχει σημασία.

Ποιες είναι οι τυπικές προδιαγραφές μετασχηματιστή S13;

Οι τεχνικές προδιαγραφές θα πρέπει πάντα να επιβεβαιώνονται σύμφωνα με τον πραγματικό σχεδιασμό του έργου, τις απαιτήσεις δικτύου, τα ισχύοντα πρότυπα και το περιβάλλον εγκατάστασης. Ο παρακάτω πίνακας παρουσιάζει τυπικές τιμές που δημοσιεύονται για τη διαμόρφωση του μετασχηματιστή S13 χρησιμοποιώντας πλευρά υψηλής τάσης 11 kV.

Η δημοσιευμένη διαμόρφωση υποστηρίζει εύρος πατήματος ±5% ή ±2×2,5%, ενώ είναι διαθέσιμες επιλογές συχνότητας 50 Hz και 60 Hz. Η κατασκευή πυρήνα άμορφου κράματος μπορεί επίσης να προσδιοριστεί όταν απαιτείται περαιτέρω μείωση των απωλειών.

Για έργα προμηθειών, οι αγοραστές θα πρέπει να αξιολογήσουν την ονομαστική χωρητικότητα, την πρωτογενή και δευτερεύουσα τάση, την αντίσταση, τη συχνότητα, τη μέθοδο εγκατάστασης, τις περιβαλλοντικές συνθήκες, τις απαιτήσεις μόνωσης και τα ισχύοντα εθνικά ή διεθνή πρότυπα πριν υποβάλουν μια παραγγελία.

Πώς κατασκευάζεται ο μετασχηματιστής S13;

Η αξιοπιστία του μετασχηματιστή ξεκινά με την ακρίβεια κατασκευής. Η διαδικασία παραγωγής του μετασχηματιστή S13 περιλαμβάνει πολλά κρίσιμα στάδια, καθένα από τα οποία επηρεάζει την τελική ηλεκτρική και μηχανική απόδοση.

1. Επεξεργασία πυρήνα:Ο μαγνητικός χάλυβας κόβεται με ακρίβεια και συναρμολογείται χρησιμοποιώντας μια βαθμιδωτή δομή άρθρωσης.
2. Κούρδισμα:Οι περιελίξεις υψηλής και χαμηλής τάσης κατασκευάζονται με χρήση χάλκινων αγωγών χωρίς οξυγόνο.
3. Θεραπεία μόνωσης:Το σύστημα μόνωσης λαδιού χαρτιού στεγνώνεται εν κενώ για μείωση της υπολειμματικής υγρασίας και αέρα.
4. Κατασκευή δεξαμενών:Τα κυματοειδές πάνελ διαμορφώνονται και συναρμολογούνται σε μια σφραγισμένη δομή δεξαμενής.
5. Γέμιση λαδιού:Το μονωτικό λάδι εισάγεται υπό ελεγχόμενες συνθήκες για να υποστηρίξει την απόδοση διηλεκτρισμού και ψύξης.
6. Ηλεκτρική δοκιμή:Πριν από την αποστολή πραγματοποιούνται δοκιμές ρουτίνας και σχετικοί τύποι.

Σύμφωνα με τις πληροφορίες προϊόντος της Lugao Power, οι δοκιμές μπορούν να περιλαμβάνουν μετρήσεις απωλειών χωρίς φορτίο και απώλειες φορτίου, δοκιμή σύνθετης αντίστασης βραχυκυκλώματος, δοκιμή αντοχής σε επαγόμενη υπέρταση, δοκιμή μερικής εκφόρτισης και δοκιμή κεραυνών. Αυτές οι διαδικασίες βοηθούν στην επαλήθευση της ηλεκτρικής απόδοσης και της συνέπειας του προϊόντος πριν από την παράδοση.

Πού μπορεί να χρησιμοποιηθεί ο μετασχηματιστής S13;

Η συμπαγής κατασκευή και η μονοφασική διαμόρφωση καθιστούν τον μετασχηματιστή S13 ιδιαίτερα κατάλληλο για εφαρμογές αποκεντρωμένης διανομής.

• Αγροτική ηλεκτροδότηση:Παρέχει αξιόπιστη ηλεκτρική ενέργεια σε χωριά, αγροκτήματα, αγροτικές εγκαταστάσεις και απομακρυσμένες κοινότητες.
• Κατοικία διανομή:Υποστηρίζει τη διανομή ρεύματος σε πόλο για κατοικίες και κατοικημένες κοινότητες.
• Ελαφρά εμπορικά κτίρια:Κατάλληλο για καταστήματα, γραφεία, αγροτικά εμπορικά κέντρα και παρόμοια φορτία.
• Συστήματα ανανεώσιμων πηγών ενέργειας:Μπορεί να ενσωματωθεί σε μικρής κλίμακας ηλιακά, μικρο-υδροηλεκτρικά και κατανεμημένα συστήματα ενέργειας.
• Προσωρινή ισχύς:Η σχετικά συμπαγής δομή του διευκολύνει την ανάπτυξη για επιλεγμένες κατασκευές και εφαρμογές προσωρινής ισχύος.

Για έργα ανανεώσιμων πηγών ενέργειας, η επιλογή μετασχηματιστή θα πρέπει να λαμβάνει υπόψη την αμφίδρομη ροή ισχύος, τη διακύμανση της τάσης, τον συντονισμό προστασίας, τις αρμονικές συνθήκες και τις απαιτήσεις του τοπικού δικτύου διανομής αντί να βασίζεται μόνο στην ονομαστική χωρητικότητα.

Πώς πρέπει να επιλέξετε τον σωστό μετασχηματιστή S13;

Η επιλογή ενός μετασχηματιστή είναι μια απόφαση μηχανικής του συστήματος και όχι απλώς μια απόφαση μεγέθους προϊόντος. Πριν αγοράσετε έναν ηλεκτρικό μετασχηματιστή μονοφασικού βυθισμένου σε λάδι S13, οι μηχανικοί του έργου και οι ομάδες προμηθειών θα πρέπει να επιβεβαιώσουν αρκετές τεχνικές παραμέτρους.

Για προσαρμοσμένα έργα, οι αγοραστές θα πρέπει να παρέχουν στον προμηθευτή το απαιτούμενο επίπεδο τάσης, την ονομαστική χωρητικότητα, τη συχνότητα, το περιβάλλον εγκατάστασης, τα αναμενόμενα χαρακτηριστικά φορτίου και τα ισχύοντα πρότυπα. Αυτό επιτρέπει στην ομάδα μηχανικών να προετοιμάσει μια διαμόρφωση που είναι κατάλληλη για το πραγματικό δίκτυο.

Γιατί να επιλέξετε την Lugao Power ως προμηθευτή μετασχηματιστή S13;

Η Lugao Power εστιάζει στον εξοπλισμό μεταφοράς και διανομής ηλεκτρικής ενέργειας και παρέχει λύσεις μετασχηματιστών για εταιρείες κοινής ωφέλειας, εργολάβους EPC, βιομηχανικές εγκαταστάσεις και έργα ανανεώσιμων πηγών ενέργειας. Οι κατασκευαστικές του δυνατότητες περιλαμβάνουν διαδικασίες κοπής πυρήνα, περιέλιξης, ξήρανσης υπό κενό, συναρμολόγησης και ηλεκτρικών δοκιμών.

Η εταιρεία δηλώνει ότι οι μετασχηματιστές S13 της παράγονται σύμφωνα με ένα σύστημα διαχείρισης ποιότητας ISO 9001 και μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις IEC, ANSI, IEEE, GB και άλλες ισχύουσες απαιτήσεις. Η προσαρμογή OEM και ODM είναι επίσης διαθέσιμη για τάση, χωρητικότητα, συχνότητα και άλλες προδιαγραφές έργου.

Βασικά πλεονεκτήματα προμηθευτή

• Επαγγελματική εμπειρία κατασκευής μετασχηματιστών
• Σύστημα διαχείρισης ποιότητας ISO 9001
• Πρότυπη συμβατότητα IEC, ANSI, IEEE και GB
• Δυνατότητες δοκιμών ρουτίνας και τύπου
• Προσαρμογή OEM και ODM
• Επιλογές σχεδίασης μετασχηματιστή χαμηλών απωλειών
• Τεχνική υποστήριξη πριν και μετά την πώληση
• Εγγύηση 5 ετών και τεχνική υποστήριξη εφ' όρου ζωής σύμφωνα με τις δημοσιευμένες πληροφορίες προϊόντος

Για διεθνείς προμήθειες, η επιλογή ενός κατασκευαστή που μπορεί να παρέχει τεχνική τεκμηρίωση, αναφορές δοκιμών, προσαρμοσμένες ηλεκτρικές παραμέτρους και ανταποκρινόμενη τεχνική υποστήριξη μπορεί να απλοποιήσει σημαντικά την ενοποίηση και την αποδοχή του έργου.

Συχνές ερωτήσεις σχετικά με τους μετασχηματιστές S13

Ποιο είναι το κύριο πλεονέκτημα ενός ηλεκτρικού μετασχηματιστή μονοφασικού βυθισμένου λαδιού S13;

Το πρωταρχικό πλεονέκτημα είναι η εστίασή του στη βελτιωμένη ενεργειακή απόδοση μέσω μειωμένων απωλειών χωρίς φορτίο, σε συνδυασμό με ψύξη βυθισμένη στο λάδι και πλήρως στεγανοποιημένη δομή. Αυτό το καθιστά κατάλληλο για συνεχείς εφαρμογές μονοφασικής διανομής.

Είναι ο μετασχηματιστής S13 κατάλληλος για εξωτερική εγκατάσταση;

Ναί. Το πλήρως σφραγισμένο κυματοειδές δοχείο και η συμπαγής δομή του είναι σχεδιασμένα για εφαρμογές διανομής σε εξωτερικούς χώρους, συμπεριλαμβανομένων εγκαταστάσεων με στύλο. Η πραγματική εγκατάσταση θα πρέπει να εξακολουθεί να ακολουθεί τις ισχύουσες ηλεκτρικές, περιβαλλοντικές απαιτήσεις, απαιτήσεις εκκαθάρισης και ασφάλειας.

Ποια βασικά υλικά είναι διαθέσιμα;

Ο τυπικός σχεδιασμός χρησιμοποιεί υψηλής διαπερατότητας χάλυβα σιλικόνης ψυχρής έλασης με προσανατολισμό κόκκων. Ένας πυρήνας άμορφου κράματος μπορεί επίσης να επιλεγεί για εφαρμογές που απαιτούν περαιτέρω μείωση των απωλειών χωρίς φορτίο.

Ποιες διαμορφώσεις τάσης και συχνότητας είναι διαθέσιμες;

Οι δημοσιευμένες προδιαγραφές περιλαμβάνουν μια πλευρά υψηλής τάσης 11 kV με διαμορφώσεις χαμηλής τάσης 230 V ή 400 V, ανάλογα με την ονομαστική χωρητικότητα. Οι επιλογές πατήματος περιλαμβάνουν ±5% ή ±2×2,5%, ενώ είναι διαθέσιμες οι εκδόσεις 50 Hz και 60 Hz. Οι προσαρμοσμένες διαμορφώσεις θα πρέπει να επιβεβαιώνονται με τον κατασκευαστή.

Πόσο καιρό μπορεί να λειτουργήσει ένας μετασχηματιστής S13;

Η Lugao Power δηλώνει ότι ο μετασχηματιστής S13 έχει σχεδιαστεί για διάρκεια ζωής τουλάχιστον 30 ετών υπό καθορισμένες κανονικές συνθήκες λειτουργίας. Η πραγματική διάρκεια ζωής εξαρτάται από τη φόρτωση, τις συνθήκες περιβάλλοντος, την ποιότητα εγκατάστασης, την προστασία, τη συντήρηση και τις πρακτικές λειτουργίας.

Μπορεί η Lugao Power να παρέχει προσαρμοσμένους μετασχηματιστές S13;

Ναί. Η Lugao Power δηλώνει ότι υποστηρίζει την κατασκευή OEM και ODM και μπορεί να προσαρμόσει την τάση, τη χωρητικότητα, τη συχνότητα και τα ισχύοντα διεθνή πρότυπα σύμφωνα με τις απαιτήσεις του έργου.

Σύναψη

Ο ηλεκτρικός μετασχηματιστής μονοφασικού βυθισμένου λαδιού S13 συνδυάζει μαγνητική τεχνολογία χαμηλών απωλειών, αποτελεσματική ψύξη λαδιού, χάλκινες περιελίξεις, πλήρως σφραγισμένο κυματοειδές δοχείο και ισχυρή ηλεκτρική δοκιμή για να ανταποκριθεί στις πρακτικές απαιτήσεις των σύγχρονων μονοφασικών συστημάτων διανομής. Οι εφαρμογές του εκτείνονται από την ηλεκτροδότηση της υπαίθρου και τη διανομή κατοικιών έως τις ελαφριές εμπορικές εγκαταστάσεις και επιλεγμένα έργα ανανεώσιμων πηγών ενέργειας.

Για τους αγοραστές που συγκρίνουν κατασκευαστές μετασχηματιστών στην Κίνα, τα πιο σημαντικά ζητήματα θα πρέπει να περιλαμβάνουν την απόδοση, την ονομαστική χωρητικότητα, την αναλογία τάσης, το υλικό πυρήνα, το σύστημα μόνωσης, την ποιότητα κατασκευής, τη δυνατότητα δοκιμής, τις επιλογές προσαρμογής, την εγγύηση και την τεχνική υποστήριξη. Με τη δημοσιευμένη διαμόρφωση μετασχηματιστή S13, την ικανότητα προσαρμογής και την τεχνική υποστήριξη,Lugao Powerμπορεί να αποτελέσει ένα πρακτικό σημείο εκκίνησης για έργα που απαιτούν αξιόπιστο μονοφασικό εξοπλισμό διανομής ηλεκτρικής ενέργειας. Εάν σχεδιάζετε ένα νέο έργο διανομής ή χρειάζεστε μια προσαρμοσμένη προδιαγραφή μετασχηματιστή,επικοινωνήστε μαζί μαςγια να συζητήσετε την τάση, τη χωρητικότητα, το περιβάλλον εγκατάστασης και τις τεχνικές απαιτήσεις σας με την ομάδα μηχανικών.
