Διακοπτικός διακόπτης υψηλής τάσης τύπου KYN Center Πέντε πρόληψης

Ο πίνακας διακοπτών υψηλής τάσης τύπου Five-prevention interlocking KYN Center είναι ένας πλήρως συναρμολογημένος, κλειστός με μέταλλο, συρόμενος διακόπτης που χρησιμοποιείται κυρίως σε τριφασικά συστήματα εναλλασσόμενου ρεύματος 3,6kV έως 12kV. Έχει σχεδιαστεί για διαμορφώσεις μονής ή διπλής ράβδου ζυγού με εφαρμογές τροφοδοσίας διακλαδώσεων.

Τι είναι αυτός ο εξοπλισμός;

Αυτός ο εξοπλισμός είναι ένας πίνακας διανομής ισχύος υψηλής τάσης που φιλοξενεί διακόπτες κυκλώματος, αποζεύκτες, διακόπτες γείωσης, μετασχηματιστές ρεύματος, μετασχηματιστές τάσης και ρελέ προστασίας. Το καθοριστικό χαρακτηριστικό του είναι ο μηχανισμός "αλληλασφάλισης πέντε αποτροπής", ο οποίος αποτρέπει φυσικά:

1. Κλείσιμο με κλειστό διακόπτη γείωσης

2. Άνοιγμα του μπροστινού καλύμματος με κλειστό διακόπτη

3. Τοποθέτηση ή αφαίρεση του διακόπτη όταν ο διακόπτης είναι κλειστός

4. Λειτουργία του διακόπτη γείωσης όταν είναι ενεργός

5. Κλείσιμο του διακόπτη χωρίς ρεύμα ελέγχου

Τι κάνει;

Λαμβάνει με ασφάλεια ηλεκτρική ενέργεια από μετασχηματιστή ή εισερχόμενη γραμμή και τη διανέμει σε εξερχόμενους τροφοδότες όπως κινητήρες, μετασχηματιστές, συστοιχίες πυκνωτών ή δευτερεύοντες υποσταθμούς. Ο διακόπτης υψηλής τάσης, τύπου Five-prevention interlocking KYN Center είναι η ραχοκοκαλιά των βιομηχανικών δικτύων μέσης τάσης και των δικτύων κοινής ωφέλειας.

Ανάλυση κωδικού μοντέλου:

● KYN – K: Μεταλλική επένδυση Y: Draw-out type N: Indoor

● Τύπος κέντρου – Διαμόρφωση αρθρωτού κεντρικού διακόπτη

● Ασφάλιση πέντε προληπτικών – Μηχανική και ηλεκτρική προστασία σφαλμάτων

● Διακόπτης υψηλής τάσης – Ονομαστική έως 12kV

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικό προϊόντος και εφαρμογή

1. Υψηλή ασφάλεια – Συμπλοκή πέντε πρόληψης

Ο πίνακας διακοπτών υψηλής τάσης τύπου πέντε αποτροπής KYN Center διαθέτει υποχρεωτικές μηχανικές ασφάλειες μεταξύ του διακόπτη, των επαφών απομόνωσης, του διακόπτη γείωσης και των μπροστινών πλαισίων. Αυτό εξαλείφει τον κίνδυνο σφάλματος χειριστή - η #1 αιτία περιστατικών φλας τόξου.

2. Συμπαγής Αρθρωτή Κατασκευή

Το τρόλεϊ του διακόπτη έλξης γλιστράει ομαλά σε ράγες με τρεις διακριτές θέσεις: λειτουργία, δοκιμή/απομόνωση και απομάκρυνση. Αυτό επιτρέπει τη συντήρηση χωρίς να απενεργοποιείται ολόκληρη η μπάρα - ένα κρίσιμο πλεονέκτημα για τα κέντρα δεδομένων και τα νοσοκομεία.

3. Ευφυής Παρακολούθηση & Έλεγχος

Optional intelligent IEDs (relays) provide:

● Παρακολούθηση ρεύματος, τάσης και ισχύος σε πραγματικό χρόνο

● Υπερένταση, σφάλμα γείωσης και προστασία κατεύθυνσης

● Επικοινωνία RS485/Modbus ή IEC 61850

● Απομακρυσμένο άνοιγμα/κλείσιμο μέσω SCADA

● Οι τυπικοί αισθητήρες θερμοκρασίας και υγρασίας μέσα στο διαμέρισμα του διακόπτη αποτρέπουν τη συμπύκνωση.

4. Υψηλή Μηχανική Αξιοπιστία

● Διάρκεια ζωής μηχανισμού διακόπτη: 30.000 λειτουργίες (χωρίς συντήρηση)

● Βοηθητικές επαφές: κράμα ασημιού-νικελίου για 10.000+ ηλεκτρικές εργασίες

● Πρωτεύουσες επαφές αποσύνδεσης: Επάργυρος χαλκός με πίεση ελατηρίου

Περιοχές Εφαρμογής

Στοιχεία Παραγωγής

1. Κατασκευή περιβλήματος

● Χάλυβας ψυχρής έλασης 2,0 mm (με επίστρωση ψευδαργύρου) ή ανοξείδωτος χάλυβας 1,5 mm

● Κοπή με λέιζερ και κάμψη CNC για ακρίβεια

● Συγκολλημένο πλαίσιο με επίστρωση πούδρας ανθεκτική στη διάβρωση (πρότυπο RAL 7035)

2. Μηχανισμός Διασύνδεσης Πέντε Πρόληψης

● Χαλύβδινες πλάκες έκκεντρου και ράβδοι αλληλοσύνδεσης (χωρίς πλαστικά μέρη)

● Δοκιμασμένο για 10.000 κύκλους αλληλασφάλισης χωρίς αστοχία

● Περιλαμβάνει κλειδαριά κλειδώματος για εισερχόμενα/εξερχόμενα πάνελ και δέσιμο

3. Καροτσάκι θραύσης

● Τραβηγμένο πλαίσιο με κλείδωμα τριών θέσεων

● Αυτοευθυγραμμιζόμενες πρωτεύουσες αποσυνδέσεις

● Δευτερεύον βύσμα με 16–32 κυκλώματα ελέγχου

4. Σύστημα Busbar

● Χαλκός E-Cu υψηλής αγωγιμότητας (βαθμός ETP)

● Επάργυροι αρμοί με ροδέλες Belleville

● Θερμοσυρρίκνωση για απομόνωση φάσης

5. Διαμέρισμα καλωδίων

● Μεγάλος χώρος για καλώδια έως και 4×240mm² ανά φάση

● Αφαιρούμενο στήριγμα σύσφιξης καλωδίου

● Πρόβλεψη για CT μηδενικής ακολουθίας

6. Εργοστασιακές δοκιμές

● Δοκιμή αντοχής 100% διηλεκτρικού

● Δοκιμή μηχανικής λειτουργίας (50 κύκλοι τουλάχιστον)

● Μέτρηση μερικής εκφόρτισης (≤5pC σε ονομαστική τάση 1,2×)

● Μέτρηση αντίστασης επαφής (μικρο-ωμόμετρο)

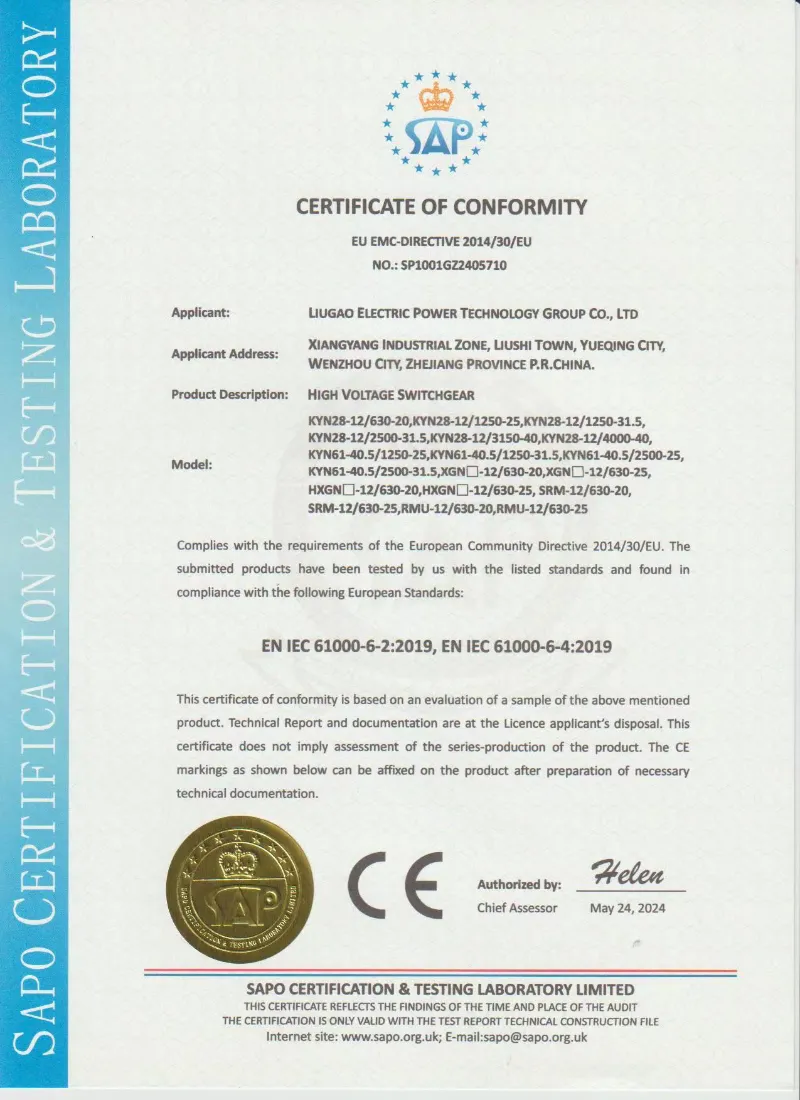

7. Πιστοποίηση & Διασφάλιση Ποιότητας

● Δοκιμασμένο τύπου σύμφωνα με τα GB/T 3906, IEC 62271-200 και DL/T 404

● Δοκιμασμένο εσωτερικό τόξο (IAC AFLR 40kA/1s)

● Κατασκευή πιστοποιημένη κατά ISO 9001:2015

● Έκθεση ρουτίνας δοκιμής περιλαμβάνεται σε κάθε πίνακα

Γιατί να επιλέξετε την Lugao Power Co., Ltd. έναντι των ανταγωνιστών;

Συνήθεις ερωτήσεις πελατών

Ε1: Μπορεί να χρησιμοποιηθεί αυτός ο διακόπτης υψηλής τάσης, τύπου KYN Center, πέντε αποτροπής, για συστήματα 24kV;

Α: Όχι, το τυπικό KYN είναι ονομαστική έως 12 kV. Για 24kV, προσφέρουμε την παραλλαγή KYN28-24 με αυξημένο διάκενο μόνωσης. Προσδιορίστε την τάση του συστήματός σας όταν ζητάτε μια προσφορά.

Ε2: Παρέχετε τον διακόπτη κενού ως μέρος του διακόπτη KYN Metal-Clad;

Α: Ναι, κάθε πίνακας συναρμολογείται πλήρως με έναν εργοστασιακά ελεγμένο διακόπτη κενού (τύπου VS1). Προσφέρουμε επίσης συμβατές εναλλακτικές λύσεις όπως ABB VD4, Siemens 3AH ή Schneider HVX εάν προτιμάτε.

Ε5: Μπορείτε να παρέχετε μια πλήρη σειρά διακοπτών, συμπεριλαμβανομένων των πλαισίων εισερχόμενων, δοσομετρικών, τροφοδοτικών και πυκνωτών ως ΚΥΝ Κλειστό με μέταλλο διακόπτη;

Α: Απολύτως. Σχεδιάζουμε και κατασκευάζουμε πλήρεις σειρές με όλα τα απαραίτητα βοηθητικά διαμερίσματα, συνδέσεις ράβδων διαύλου και ασφάλειες μεταξύ των πλαισίων. Απλώς στείλτε το μονογραμμικό σας διάγραμμα.

Ε6: Ποια τεκμηρίωση παρέχετε;

Α: Για κάθε διακόπτη KYN, παρέχουμε: σχέδιο γενικής διάταξης, σχηματικό σχέδιο καλωδίωσης, τιμολόγιο υλικών, έκθεση δοκιμής, εγχειρίδιο οδηγιών και μήτρα αλληλοεμπλοκής – όλα στα Αγγλικά (ή στην τοπική σας γλώσσα).

Ε7: Είναι το πεδίο αλληλασφάλισης πέντε αποτροπής ρυθμιζόμενο;

Α: Όχι – και αυτό είναι σκόπιμα. Η ασφάλιση είναι εργοστασιακά ρυθμισμένη και σφραγισμένη για την αποφυγή παραβίασης. Ωστόσο, παρέχουμε σαφή μηχανικά σχέδια, ώστε η ομάδα σας να κατανοήσει τη λογική. Εάν χρειάζεστε αλλαγές, επικοινωνήστε με το τμήμα μηχανικών μας.

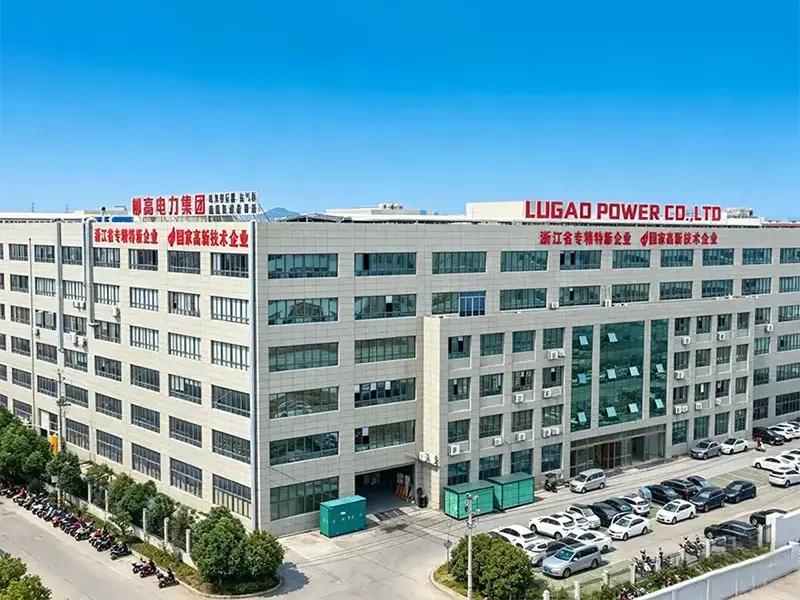

Κατασκευαστική ικανότητα

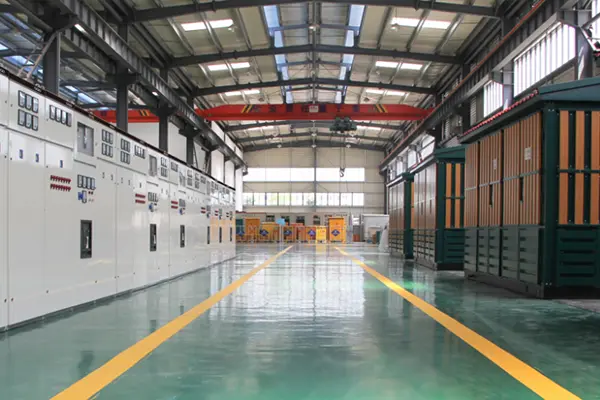

Lugao Power Co., Ltd.κατασκευάζει διακόπτη υψηλής τάσης Interlocking High Voltage KYN Center Type Five-Prevention σε μια σύγχρονη μονάδα παραγωγής εξοπλισμένη με προηγμένο εξοπλισμό κατασκευής, συναρμολόγησης και δοκιμής υψηλής τάσης. Κάθεπίνακας διακοπτώνπαράγεται σύμφωνα με ένα αυστηρό σύστημα διαχείρισης ποιότητας ISO 9001, διασφαλίζοντας σταθερή ποιότητα, αξιόπιστη απόδοση και πλήρη συμμόρφωση με τα διεθνή πρότυπα.

Κατασκευαστική αντοχή
