Υψηλής τάσης Σταθερός Μεταλλικός Εσωτερικός διακόπτης AC

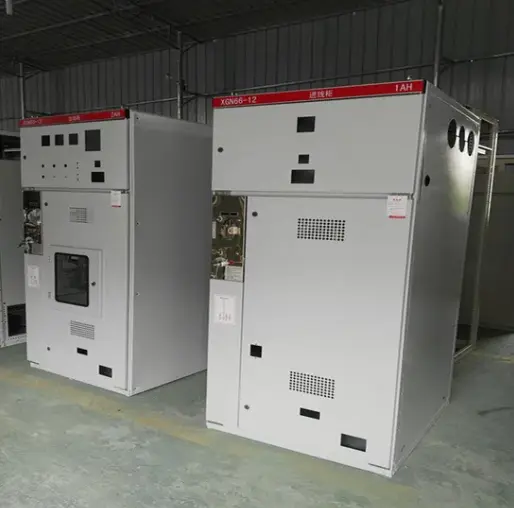

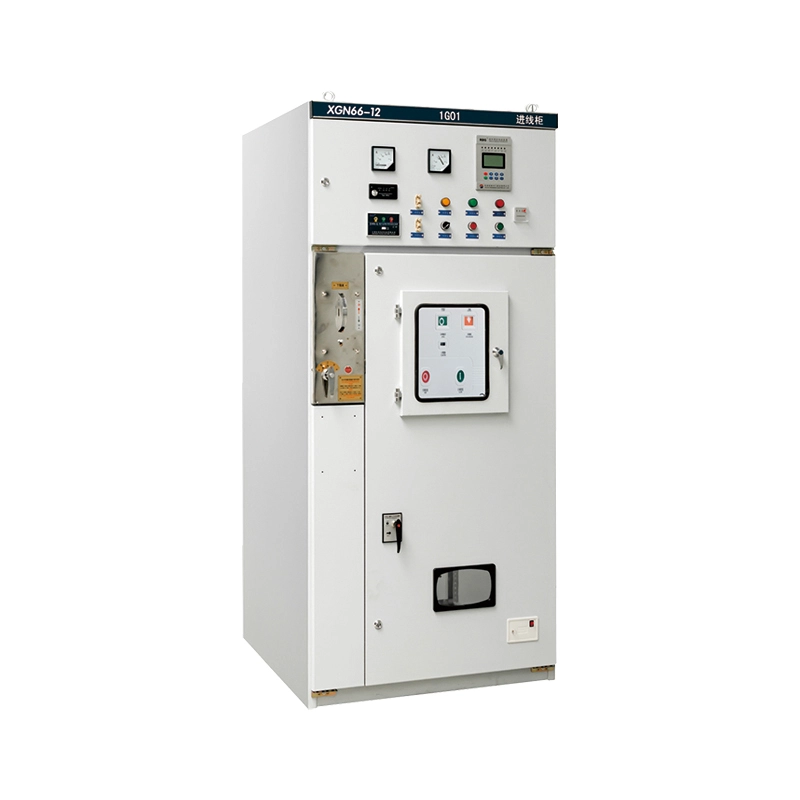

Ο διακόπτης υψηλής τάσης σταθερού εναλλασσόμενου ρεύματος με μεταλλικό περίβλημα (Μοντέλο: XGN66-12) είναι ένα πλήρες σετ διακοπτών με μόνωση αέρα εσωτερικού χώρου. Έχει σχεδιαστεί για τριφασικά συστήματα ισχύος AC 50/60Hz που λειτουργούν σε ονομαστικές τάσεις 3,6kV, 7,2kV και 12kV.

Σε αντίθεση με τις συρόμενες παραλλαγές, αυτός ο σταθερός μεταλλικός διακόπτης εναλλασσόμενου ρεύματος χρησιμοποιεί έναν σταθεροποιημένο διακόπτη κενού και ένα δομημένο σύστημα απομόνωσης. Αυτή η φιλοσοφία σχεδίασης απλοποιεί τις συνδέσεις του κύριου κυκλώματος, ενισχύει τη μηχανική σταθερότητα και παρέχει μια οικονομικά αποδοτική λύση χωρίς συμβιβασμούς στην ασφάλεια. Το περίβλημα κατασκευάζεται από χαλύβδινες πλάκες ψυχρής έλασης υψηλής αντοχής, συγκολλημένες και βιδωμένες για να σχηματίσουν μια στιβαρή δομή που αντιστέκεται στην παραμόρφωση κατά τη μεταφορά και τη λειτουργία. Χρησιμεύει ως η κρίσιμη διεπαφή για τη λήψη ηλεκτρικής ενέργειας από το δίκτυο και τη διανομή της σε μετασχηματιστές, κινητήρες και άλλα φορτία υψηλής τάσης, προσφέροντας ολοκληρωμένες λειτουργίες ελέγχου, μέτρησης και προστασίας σε ένα ενιαίο, συμπαγές αποτύπωμα.

Χαρακτηριστικά προϊόντος και εφαρμογή

Βασικά χαρακτηριστικά (στυλ Q&A)

Ε: Τι κάνει τη "Σταθερή" σχεδίαση αυτού του μεταλλικού διακόπτη σταθερού εναλλασσόμενου ρεύματος υψηλής τάσης καλύτερη από τους αποσπώμενους τύπους;

Α: Απλότητα και δύναμη. Επειδή τα κύρια εξαρτήματα είναι σταθερά, οι συνδέσεις του πρωτεύοντος κυκλώματος είναι πιο στιβαρές και λιγότερο επιρρεπείς στα προβλήματα φθοράς της επαφής που σχετίζονται με τα κινούμενα καρότσια. Αυτός ο σχεδιασμός επιτρέπει μικρότερο όγκο ντουλαπιών (σχεδόν 50% μικρότερο από τα παραδοσιακά σχέδια), καθιστώντας το ιδανικό για εσωτερικούς υποσταθμούς περιορισμένου χώρου. Επίσης, γενικά προσφέρει χαμηλότερο αρχικό κόστος προμήθειας, διατηρώντας παράλληλα έναν μηχανισμό αλληλασφάλισης "πέντε ασφαλείας" για την αποφυγή κακής λειτουργίας.

Ε: Πώς διασφαλίζει η Lugao Power την ασφάλεια του λειτουργικού προσωπικού;

Α: Η ασφάλεια είναι ενσωματωμένη στη μηχανική. Οεξοπλισμός διανομήςείναι εξοπλισμένο με ένα υποχρεωτικό μηχανικό σύστημα κλειδώματος μεταξύ του κύριου διακόπτη, του αποζεύκτη και των θυρών του ντουλαπιού. Ο μεταλλικός διακόπτης σταθερής υψηλής τάσης εναλλασσόμενου ρεύματος διαθέτει ένα ορατό σημείο θραύσης (διακόπτης απομόνωσης), επιτρέποντας στους χειριστές να επιβεβαιώνουν οπτικά ότι η τροφοδοσία είναι απενεργοποιημένη πριν από τη συντήρηση, σύμφωνα με τα παγκόσμια πρότυπα ηλεκτρικής ασφάλειας. Επιπλέον, εξαρτήματα όπως ο αποζεύκτης GN30-12 είναι πλήρως κλειστά για να αποτραπεί η έκθεση στο φλας τόξου.

Ε: Σε ποια περιβάλλοντα μπορεί να χρησιμοποιηθεί αυτό το προϊόν;

Α: Αυτό το προϊόν έχει σχεδιαστεί για σκληρά βιομηχανικά περιβάλλοντα. Λειτουργεί αξιόπιστα σε θερμοκρασίες που κυμαίνονται από -25°C έως +40°C και υψόμετρα έως 1000m (προσαρμόσιμο για μεγαλύτερα υψόμετρα). Χρησιμοποιείται ευρέως σε:

1. Ηλεκτροπαραγωγικοί Σταθμοί & Υποσταθμοί: Ως κύρια εισερχόμενη/εξερχόμενη μονάδα.

2. Βιομηχανικές & Μεταλλευτικές Επιχειρήσεις: Για έλεγχο βαρέων μηχανημάτων και μετασχηματιστών.

3. Πολυώροφα κτίρια: Για χώρους διανομής ρεύματος σε υπόγεια ή τεχνικούς ορόφους.

4. Ανανεώσιμες πηγές ενέργειας: Ως σημείο συγχρονισμού για αιολικά ή ηλιακά πάρκα.

Ε: Αυτός ο υψηλής τάσης σταθεροποιημένος μεταλλικός διακόπτης εναλλασσόμενου ρεύματος υποστηρίζει εύκολη συντήρηση;

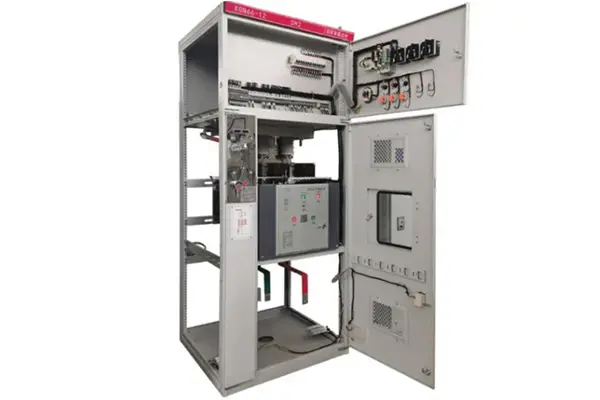

Α: Απολύτως. Παρά το γεγονός ότι είναι «διορθωμένο», η συντήρηση είναι απλή. Ο μπροστινός πίνακας επιτρέπει την εύκολη πρόσβαση στο διαμέρισμα του διακόπτη κυκλώματος και ο θάλαμος του ζυγού είναι απομονωμένος στο επάνω μέρος. Η αντικατάσταση ασφαλειών (σε συνδυασμούς ασφαλειών) είναι απλή και ασφαλής.

Στοιχεία Παραγωγής & Διασφάλιση Ποιότητας

Τεχνική Χειροτεχνία

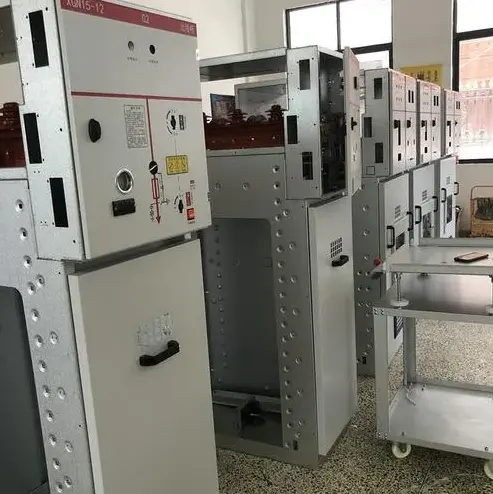

● Προηγμένη κατασκευή: Το μεταλλικό περίβλημα επεξεργάζεται χρησιμοποιώντας μηχανές διάτρησης, κάμψης και διάτμησης CNC, διασφαλίζοντας υψηλή ακρίβεια και δυνατότητα εναλλαγής. Το πλαίσιο συναρμολογείται με μπουλόνια υψηλής αντοχής, εξαλείφοντας την παραμόρφωση συγκόλλησης.

● Απόδοση μόνωσης: Το σύστημα χρησιμοποιεί τον αέρα ως κύριο μονωτικό μέσο. Ωστόσο, μέσω της βελτιστοποιημένης απόστασης των φάσεων της ράβδου ζυγού και της χρήσης μονωτών υψηλής ερπυσμού, ο διακόπτης υψηλής τάσης σταθερού εναλλασσόμενου μετάλλου που εσωκλείεται περνά εύκολα τη δοκιμή αντοχής τάσης συχνότητας ισχύος 42 kV.

● Μηχανισμός Αλληλασφάλισης: Χρησιμοποιούμε ένα αξιόπιστο σύστημα ασφάλισης "πέντε πρόληψης":

1. Αποτρέπει το κλείσιμο του διακόπτη αν ο διακόπτης γείωσης είναι κλειστός.

2. Αποτρέπει το κλείσιμο του διακόπτη γείωσης εάν ο διακόπτης είναι κλειστός.

3. Αποτρέπει το άνοιγμα των μπροστινών/πίσω πλαισίων εάν ο διακόπτης είναι ενεργός.

Πιστοποιήσεις

● Lugao Power Co., Ltd.τηρεί αυστηρές διεθνείς οδηγίες. Η σειρά XGN66-12 είναι πλήρως ελεγμένη τύπου και συμμορφώνεται με το IEC 62271-200 (ηλεκτρικός εξοπλισμός και εξοπλισμός ελέγχου με μεταλλικό AC). Διαθέτουμε επίσης πιστοποιήσεις ISO 9001 για τις εγκαταστάσεις παραγωγής μας, διασφαλίζοντας σταθερή ποιότητα.

Παράμετρος προϊόντος (Προδιαγραφές)

Η επιλογή της σωστής βαθμολογίας είναι κρίσιμη. Για έναν μετασχηματιστή 1000kVA στα 12kV, συνιστούμε ένα ονομαστικό ρεύμα 630A με ικανότητα αντοχής βραχυχρόνιου χρόνου 25kA για αποτελεσματικό χειρισμό πιθανών ρευμάτων σφάλματος. Συμβουλευτείτε τους μηχανικούς μας για υπολογισμούς συγκεκριμένου φορτίου.

Γιατί να επιλέξετε την Lugao Power Co., Ltd.;

Αποδεδειγμένη εξαγωγική πείρα:Με περισσότερες από 500 μονάδες που έχουν αναπτυχθεί με επιτυχία στις Φιλιππίνες, το Βιετνάμ, τη Σαουδική Αραβία και τη Νιγηρία τα τελευταία 5 χρόνια, οι λύσεις συσκευασίας μας (συμπεριλαμβανομένων των ενισχυμένων χαλύβδινων κιβωτίων και της αντιδιαβρωτικής μεμβράνης VCI) έχουν δοκιμαστεί για θαλάσσια μεταφορά εμπορευμάτων μεγάλων αποστάσεων και αποθήκευση σε υγρό λιμάνι.

Πραγματική προσαρμογή:Πέρα από την αντιστοίχιση χρωμάτων RAL, παρέχουμε προσαρμοσμένες αναλογίες CT/VT και βοηθητικές διαμορφώσεις επαφών για να ταιριάζουν στα υπάρχοντα σχήματα ρελέ προστασίας σας (συμβατά με ABB/Siemens/Schneider).

Agile Εφοδιαστική Αλυσίδα:Αξιοποιώντας το τοπικό μας οικοσύστημα εξαρτημάτων, εγγυόμαστε χρόνο παράδοσης 15-20 ημερών, σημαντικά ταχύτερο από τους αντίστοιχους Ευρωπαίους, χωρίς να θυσιάζουμε την ποιότητα των βασικών εξαρτημάτων (διακοπτές κενού VS1/ZN63).

Απάντηση μετά την πώληση

Γραμμή επικοινωνίας:Τα τεχνικά ερωτήματα απαντήθηκαν εντός 2 ωρών (24/7).

Ανταλλακτικά Logistics:Τα κρίσιμα ανταλλακτικά αποστέλλονται μέσω DHL/FedEx εντός 48 ωρών.

Ψηφιακή Τεκμηρίωση:Παρέχουμε πλήρη αγγλικά διαγράμματα καλωδίωσης, SLD και εγχειρίδια λειτουργίας μέσω μιας σύνδεσης cloud πριν από την αναχώρηση του πλοίου, επιτρέποντας στην ομάδα του ιστότοπού σας να προετοιμαστεί εκ των προτέρων.
