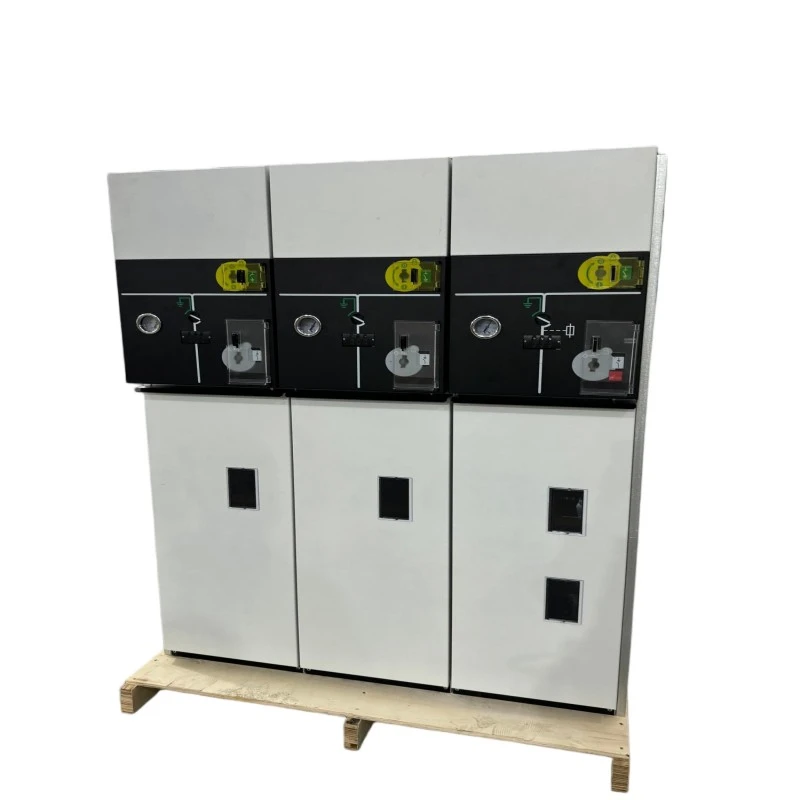

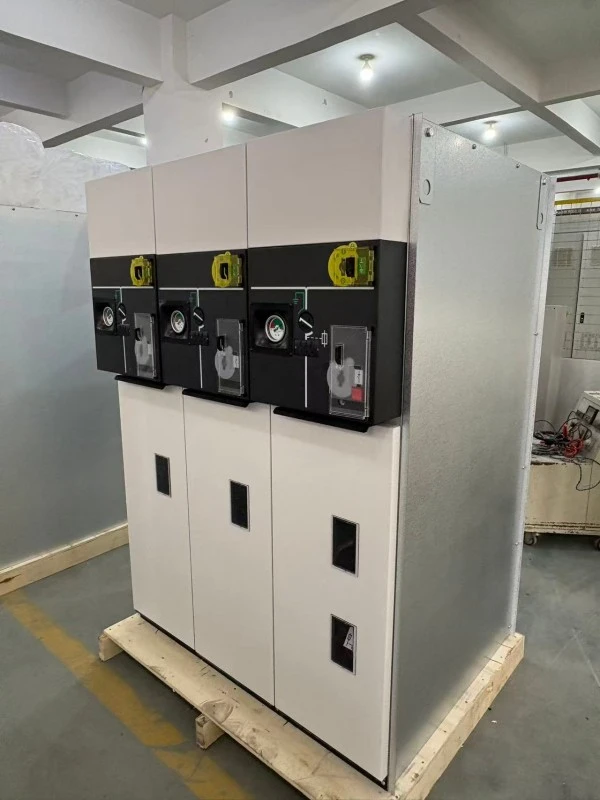

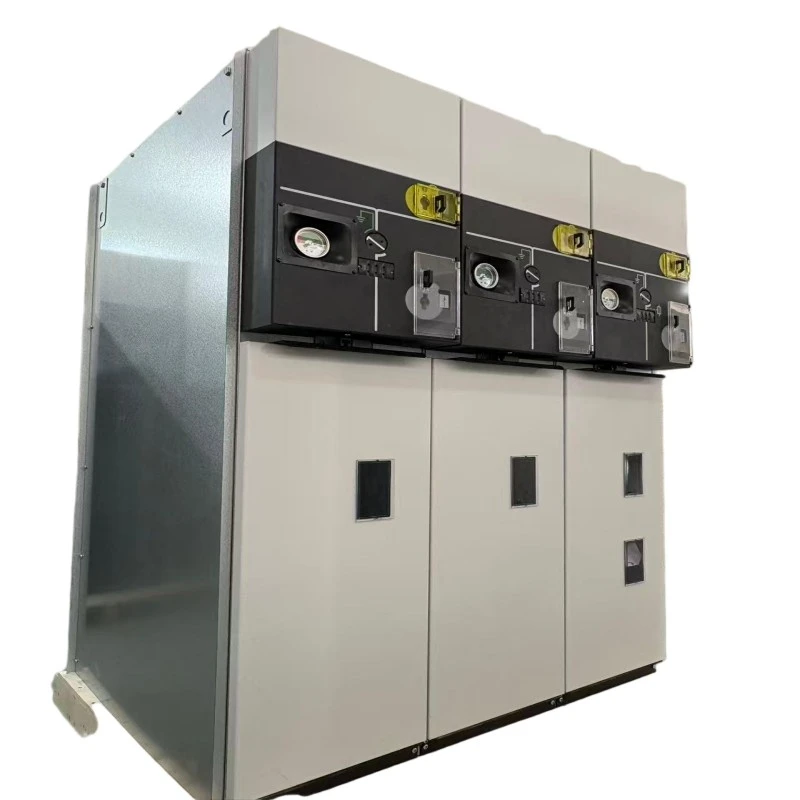

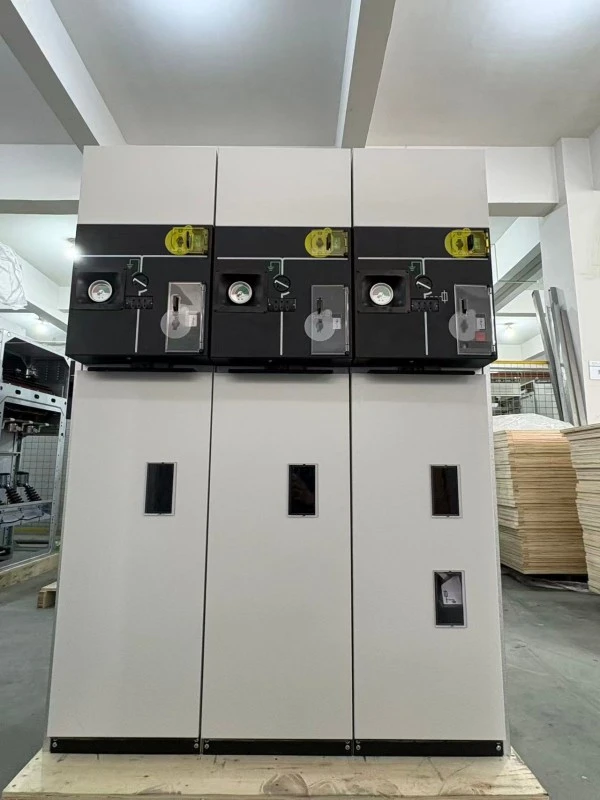

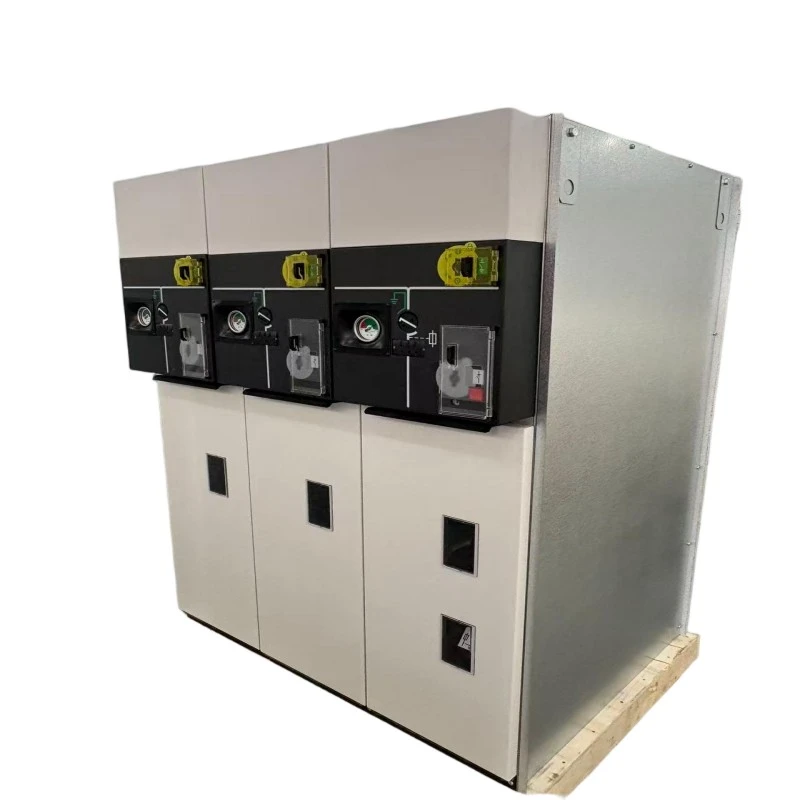

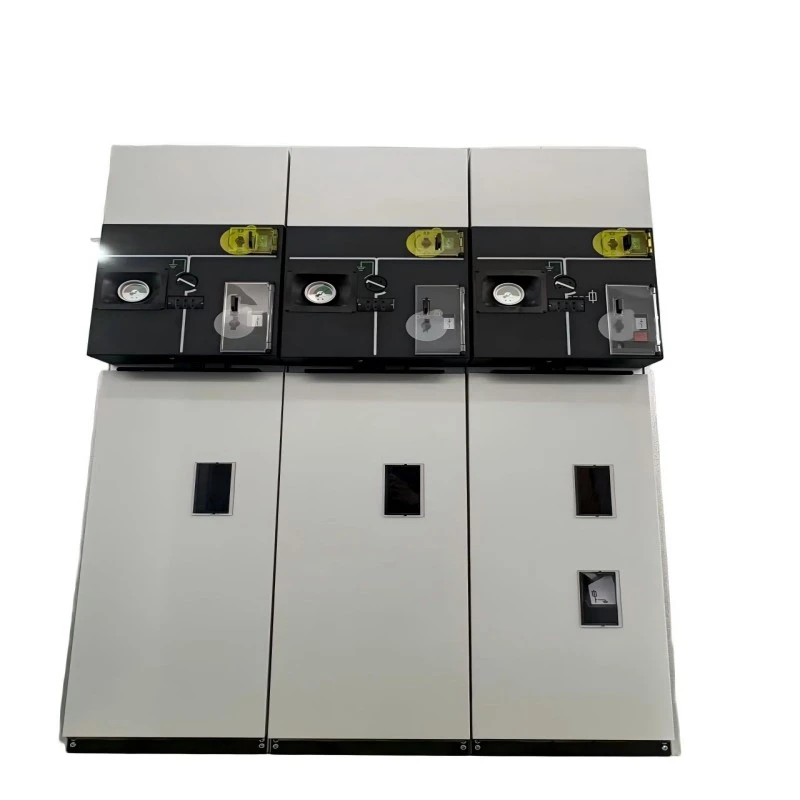

HXGN Κύρια μονάδα σφραγισμένου δακτυλίου με μόνωση αέρα

"H" - περίβλημα τύπου κουτιού,

"X" - δίκτυο δακτυλίου,

"G" — με μόνωση αέρα,

"N" - σε εσωτερικό χώρο

HXGN Αερομονωμένος στεγανοποιημένος δακτύλιος κύριας μονάδας Εξοπλισμός διανομής με μεταλλικό περίβλημα σχεδιασμένος για κύρια και ακτινικά συστήματα διανομής δακτυλίου 6kV–24kV. ΔιαφορετικόςΜε μόνωση SF6RMU, αυτή η μονάδα χρησιμοποιεί τον αέρα ως το κύριο διηλεκτρικό μέσο, ​​με όλα τα ενεργά μέρη κλεισμένα σε ένα σφραγισμένο, προστατευμένο από τη σκόνη μεταλλικό ντουλάπι.

Τι κάνει;

1. Συνδέει και απομονώνει βρόχους ισχύος στη δευτερεύουσα διανομή

2. Προστατεύει τους μετασχηματιστές διανομής μέσω διακοπτών φορτίου και συνδυασμών ασφαλειών

3. Παρέχει ορατά κενά απομόνωσης για ασφαλή συντήρηση

4. Χρησιμεύει ως οικονομική εναλλακτική λύση έναντι του εξοπλισμού διανομής με μόνωση αερίου

Η κύρια μονάδα σφραγισμένου δακτυλίου με μόνωση αέρα HXGN χρησιμοποιείται ευρέως σε εφαρμογές όπουΑέριο SF6είναι περιορισμένη, όπου απαιτείται συχνή ορατή αποσύνδεση ή όπου οι περιορισμοί του προϋπολογισμού ευνοούν μια δοκιμασμένη, απλή τεχνολογία χωρίς συμβιβασμούς στην ασφάλεια.

Περιγραφή προϊόντος

Η κύρια μονάδα σφραγισμένου δακτυλίου με μόνωση αέρα HXGN είναι μια κύρια μονάδα δακτυλίου με μόνωση αέρα επόμενης γενιάς που έχει σχεδιαστεί για εσωτερική εγκατάσταση σε υποσταθμούς, βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια και αγροτικά δίκτυα διανομής ηλεκτρικής ενέργειας. Η ονομαστική τάση κυμαίνεται από 6kV έως 24kV, με ονομαστικό ρεύμα 630Α για κύριες ράβδους ζυγών και 125Α για κυκλώματα μετασχηματιστών που προστατεύονται από ασφάλειες.

Βασικά τεχνικά χαρακτηριστικά:

1. Αερομόνωση με βελτιστοποιημένη απόσταση φάσεων και μονωμένα εμπόδια

2. Σχεδιασμός σφραγισμένου περιβλήματος (IP3X ή IP4X) που αποτρέπει την είσοδο σκόνης και τρωκτικών

3. Διακόπτης θραύσης φορτίου τριών θέσεων (κλειστός / ανοιχτός / γειωμένος) με εμφανές σπάσιμο

4. Ενσωματωμένη προστασία ασφαλειών περιορισμού ρεύματος για μετασχηματιστές (έως 125Α)

5. Προαιρετική μονάδα διακόπτη κενού για προστασία του τροφοδότη

6. Μηχανικές ασφάλειες που αποτρέπουν λανθασμένες λειτουργίες

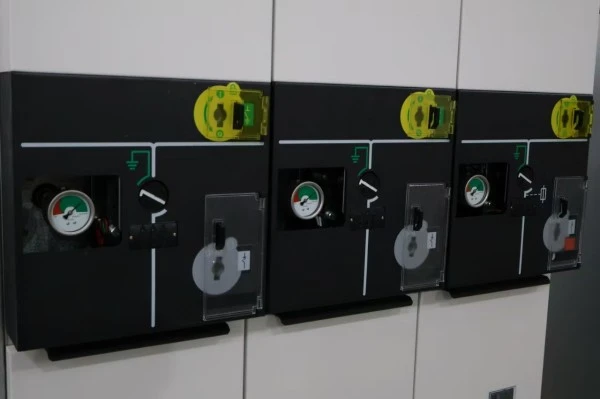

7. Δίαυλος μίμησης μπροστινού πίνακα με σαφή ένδειξη θέσης

Η κύρια μονάδα σφραγισμένου δακτυλίου με μόνωση αέρα HXGN προσφέρει διαφανή, εύκολο στην επιθεώρηση σχεδίαση --- οι χειριστές μπορούν να επιβεβαιώσουν οπτικά την ανοιχτή θέση του διακόπτη φορτίου, ένα χαρακτηριστικό που εκτιμάται ιδιαίτερα κατά τη συντήρηση και τις διαδικασίες κλειδώματος/αποκοπής. Δεν απαιτείται ειδικός εξοπλισμός χειρισμού αερίου για την εγκατάσταση ή τον παροπλισμό.

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικό προϊόντος και εφαρμογή

Βασικά Χαρακτηριστικά

● Χωρίς SF6 και φιλικό προς το περιβάλλον --- Χρησιμοποιεί μόνο αέρα ως μονωτικό μέσο, ​​χωρίς εκπομπές αερίων θερμοκηπίου.

● Ορατό σπάσιμο---Διακόπτης διακοπής φορτίου παρέχει ένα σαφώς ορατό κενό απομόνωσης, απλοποιώντας τις διαδικασίες ασφαλείας.

● Σφραγισμένο κατά της σκόνης και των τρωκτικών---Το περίβλημα πληροί τις προδιαγραφές IP3X ή IP4X, αποτρέποντας κοινές αιτίες αστοχιών του συστήματος διανομής με μόνωση αέρα.

● Συμπαγές αποτύπωμα---Πλάτος μονάδας τυπικά 500---600mm, κατάλληλο για εσωτερικούς υποσταθμούς με περιορισμένο χώρο.

● Οικονομικά---Χαμηλότερη αρχική επένδυση σε σύγκριση με SF6 ή RMU με στερεά μόνωση.

● Απλή συντήρηση --- Δεν απαιτείται παρακολούθηση ή επαναπλήρωση της πίεσης αερίου. μόνο οπτική επιθεώρηση και καθαρισμός επαφής.

● Ασφάλεια κλειδώματος---Οι μηχανικές ασφάλειες εμποδίζουν το κλείσιμο του διακόπτη γείωσης ενώ ο διακόπτης φορτίου είναι κλειστός.

Σενάρια εφαρμογής

● Δίκτυα ηλεκτροδότησης αγροτικών και δήμων

● Βιομηχανικές εγκαταστάσεις---Εργοστάσια, εγκαταστάσεις εξόρυξης, εργοστάσια τσιμέντου (με προστασία από τη σκόνη)

● Εμπορικά κτίρια---Εμπορικά κέντρα, συγκροτήματα γραφείων, ξενοδοχεία

● Μικροί έως μεσαίοι υποσταθμοί---6kV-24kV κόμβοι διανομής

● Ανανεώσιμες πηγές ενέργειας---Μικρή υδροηλεκτρική ενέργεια, βιομάζα και κατανεμημένη ηλιακή ενέργεια (εσωτερική εγκατάσταση)

● Έργα εκ των υστέρων---Αντικατάσταση ξεπερασμένων μονωτικών συσκευών διανομής με σύγχρονες σφραγισμένες μονάδες

Q&A

Ε1: Πώς λειτουργεί η κύρια μονάδα σφραγισμένου δακτυλίου με μόνωση αέρα HXGN σε περιβάλλοντα με σκόνη, όπως εργοστάσια τσιμέντου ή σιλό σιτηρών;

Α: Εξαιρετικό. Η κύρια μονάδα σφραγισμένου δακτυλίου με μόνωση αέρα HXGN διαθέτει ένα πλήρως σφραγισμένο περίβλημα με βαθμολογία IP3X ως στάνταρ (IP4X προαιρετικό), που σημαίνει ότι δεν μπορούν να εισέλθουν σωματίδια σκόνης μεγαλύτερα από 2,5 mm ή 1 mm. Αυτό αποτρέπει την παρακολούθηση και τα flashover που παρατηρούνται συνήθως σε συσκευές διανομής ανοιχτού τύπου με μόνωση αέρα. Συνιστούμε την έκδοση IP4X για περιοχές με έντονη σκόνη, μαζί με περιοδικό καθαρισμό εξωτερικού ντουλαπιού.

Ε2: Είναι αξιόπιστη η μόνωση αέρα σε παράκτιες περιοχές με υψηλή υγρασία;

Α: Ναι, με σωστό σχεδιασμό. Η κύρια μονάδα σφραγισμένου δακτυλίου με μόνωση αέρα HXGN χρησιμοποιεί υδροφοβικά μονωμένα εμπόδια και την απόσταση ερπυσμού που εκτείνεται στα 240 mm (για 12 kV) και 360 mm (για 24 kV). Επιπλέον, το σφραγισμένο περίβλημα εμποδίζει την κυκλοφορία του υγρού αέρα και μπορούν να εγκατασταθούν προαιρετικοί θερμαντήρες κατά της συμπύκνωσης στο διαμέρισμα καλωδίων. Έχουμε αναπτύξει με επιτυχία εκατοντάδες μονάδες σε νότιες παράκτιες επαρχίες με 90%+ ετήσια υγρασία.

Ε3: Πώς συγκρίνεται αυτό το προϊόν με ένα RMU με μόνωση SF6;

Α: Τα SF6 RMU είναι πιο συμπαγή και πλήρως σφραγισμένα, αλλά απαιτούν χειρισμό αερίου και έχουν υψηλότερο αρχικό κόστος. Η κύρια μονάδα σφραγισμένου δακτυλίου με μόνωση αέρα HXGN είναι μεγαλύτερη αλλά προσφέρει:

● Χαμηλότερη αρχική τιμή αγοράς (Γενικά προσφέρει χαμηλότερη αρχική επένδυση από συγκρίσιμες λύσεις με μόνωση SF6, ανάλογα με τη διαμόρφωση και τις απαιτήσεις του έργου.)

● Καμία ανησυχία για διαρροή αερίου

● Ορατή αποσύνδεση για ασφαλέστερη συντήρηση

● Ευκολότερος παροπλισμός και απόρριψη

Για πελάτες που δίνουν προτεραιότητα σε χαμηλό κόστος κύκλου ζωής και περιβαλλοντικές επιπτώσεις χωρίς ακραίους περιορισμούς χώρου, το HXGN είναι μια ιδανική επιλογή.

Ε4: Ποιες ασφάλειες είναι συμβατές με το HXGN RMU;

Α: Ο θάλαμος ασφαλειών μας δέχεται τυπικές ασφάλειες περιορισμού ρεύματος υψηλής τάσης DIN 43625 ή BS 2692. Μπορούμε να παρέχουμε ασφάλειες που ταιριάζουν με τις απαιτήσεις προστασίας του μετασχηματιστή σας (συνήθως 6,3A έως 125A). Η λειτουργία του πείρου πρόσκρουσης ασφαλειών συνδέεται μηχανικά με τον διακόπτη τριών θέσεων για μονοφασική προστασία από σφάλματα.

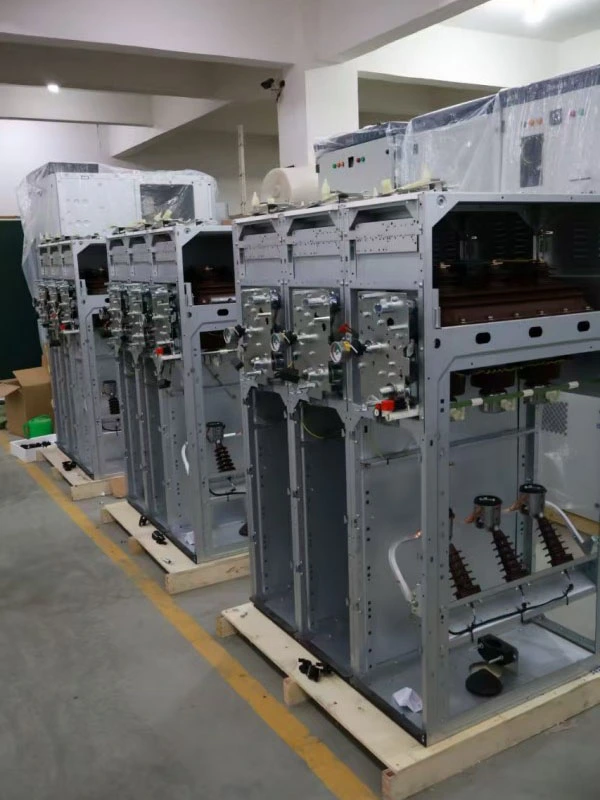

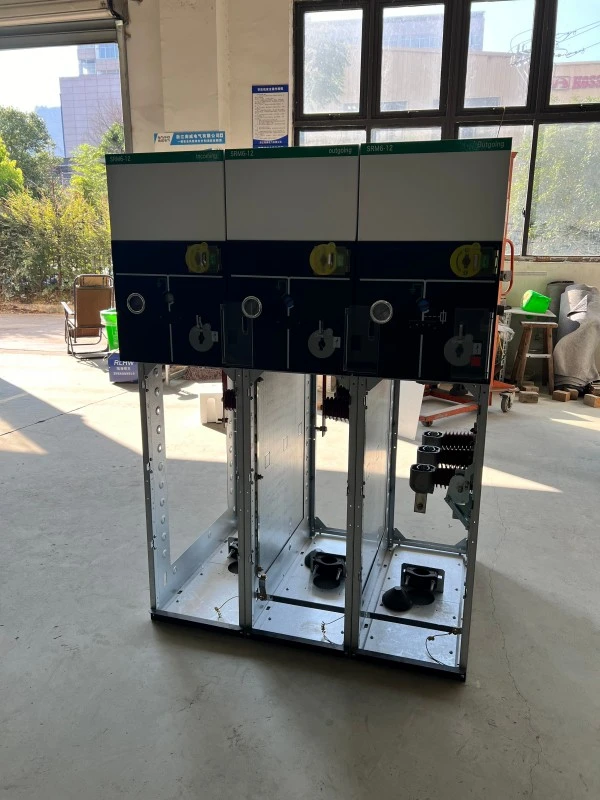

Στοιχεία Παραγωγής

Περίβλημα και Σφράγιση

Η κύρια μονάδα σφραγισμένου δακτυλίου με μόνωση αέρα HXGN διαθέτει περίβλημα από χάλυβα ψυχρής έλασης ή προαιρετικό περίβλημα από ανοξείδωτο χάλυβα πάχους 2,0 mm, φινιρισμένο με ηλεκτροστατική επίστρωση πούδρας (ελάχιστο πάχος 80 μm, RAL 7035 ανοιχτό γκρι). Η επίστρωση περνά από δοκιμή ψεκασμού αλατιού 500 ωρών. Η στεγανοποίηση επιτυγχάνεται μέσω παρεμβυσμάτων αφρού πολυουρεθάνης σε όλες τις πόρτες και τα πάνελ, εξασφαλίζοντας προστασία IP3X. Τα διαμερίσματα καλωδίων σφραγίζονται χωριστά από το διαμέρισμα του κύριου διακόπτη για να αποτρέπεται η διάδοση του τόξου.

Σχεδιασμός διακόπτη φορτίου-διακοπής

Ο διακόπτης θραύσης φορτίου τριών θέσεων είναι τύπου περιστρεφόμενης λεπίδας με αυτοκαθαριζόμενες επάργυρες επαφές. Ο θάλαμος πυρόσβεσης τόξου χρησιμοποιεί μια αρχή μαγνητικής εκτόξευσης σε συνδυασμό με μονωμένους αγωγούς τόξου, επιτρέποντας διακοπή ρεύματος φορτίου έως 630A και δημιουργία/σπάσιμο των ρευμάτων φόρτισης καλωδίων (έως 10Α). Ο διακόπτης έχει δύο ορατές θέσεις θραύσης (ανοιχτή και γειωμένη) και μία κλειστή θέση — όλες υποδεικνύονται καθαρά στον μπροστινό πίνακα μίμησης.

Μονάδα Ασφάλειας-Συνδυασμού

Για προστασία του μετασχηματιστή, η κύρια μονάδα σφραγισμένου δακτυλίου με μόνωση αέρα HXGN ενσωματώνει ένα διαμέρισμα ασφαλειών με έναν μηχανισμό απενεργοποίησης που λειτουργεί με επιθετικό σύστημα. Όταν λειτουργεί η ασφάλεια μίας φάσης, ο επικρουστήρας ενεργοποιεί μηχανικά τον διακόπτη φραγής φορτίου για να ανοίξει και οι τρεις φάσεις, αποτρέποντας τη λειτουργία μονοφασικής λειτουργίας. Η θήκη ασφαλειών είναι κλειδωμένη με το διακόπτη γείωσης — η θήκη μπορεί να ανοίξει μόνο όταν ο διακόπτης φορτίου είναι ανοιχτός και ο διακόπτης γείωσης είναι κλειστός.

Σύστημα μόνωσης

Όλες οι ράβδοι και οι συνδέσεις είναι μονωμένες με θερμοσυστελλόμενο σωλήνα (τύπου ενισχυμένου ερπυσμού) ή εποξειδική επίστρωση πούδρας. Τα φράγματα φάσης είναι κατασκευασμένα από DMC (ένωση χύτευσης ζύμης) ή SMC (ένωση χύτευσης φύλλων) με αντοχή στο τόξο με βαθμολογία Κλάσης 1 σύμφωνα με το IEC 60243. Η ελάχιστη απόσταση αέρα είναι:

● 12kV: 125mm μεταξύ των φάσεων, 100mm προς τη γη

● 24kV: 220mm μεταξύ των φάσεων, 180mm προς τη γη

Διασφάλιση Ποιότητας και Δοκιμών

Κάθε κύρια μονάδα σφραγισμένου δακτυλίου με μόνωση αέρα HXGN υποβάλλεται σε συνήθεις δοκιμές πριν από την παράδοση:

● Μέτρηση αντίστασης κύριου κυκλώματος (μικρο-ωμόμετρο)

● Τάση αντοχής σε συχνότητα ισχύος (42kV/1min για 12kV, 65kV/1min για 24kV)

● Δοκιμή αντοχής σε επαγόμενη τάση

● Δοκιμή μηχανικής λειτουργίας (200 κύκλοι για κάθε διακόπτη)

● Δοκιμή μόνωσης βοηθητικού κυκλώματος (2kV/1min)

● Επαλήθευση προστασίας περιβλήματος (δοκιμή ανιχνευτή IP3X ή IP4X)

● Μέτρηση μερικής εκφόρτισης (<20pC σε ονομαστική τάση 1,5×)

Δέσμευση εξυπηρέτησης μετά την πώληση

Περίοδος εγγύησης: 12 μήνες από την ημερομηνία αποστολής (με δυνατότητα επέκτασης σε 24 ή 36 μήνες με σύμβαση επί πληρωμή)

Τεχνική υποστήριξη: Δια βίου δωρεάν τεχνική διαβούλευση. απάντηση εντός 1 ώρας από την ειδοποίηση
