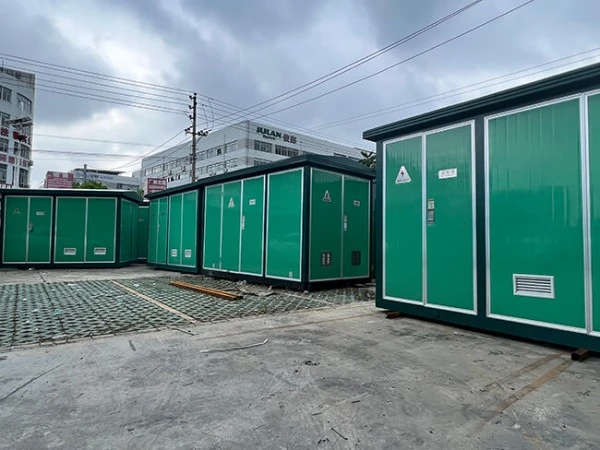

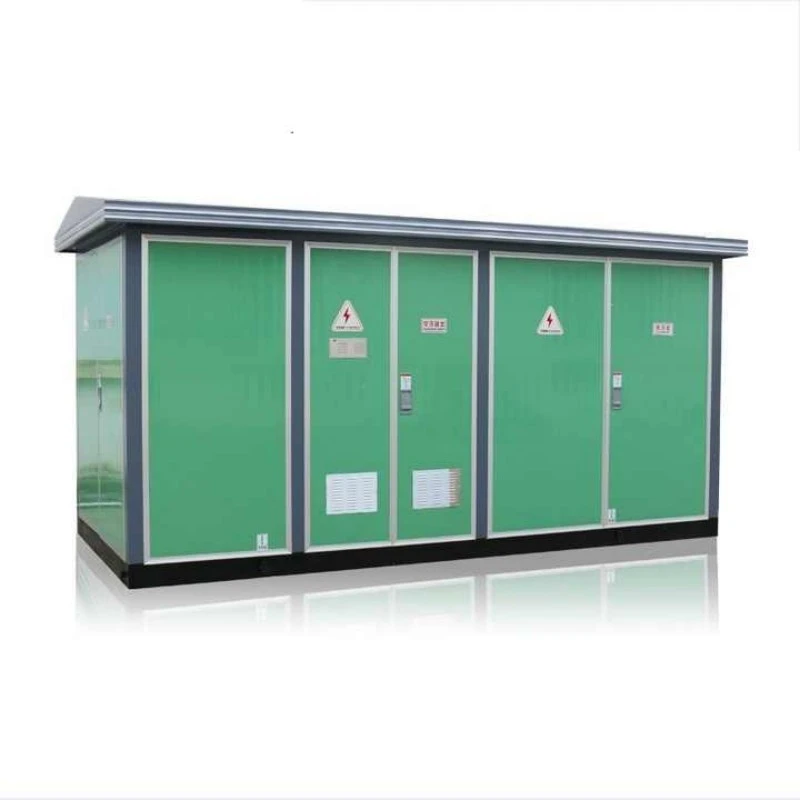

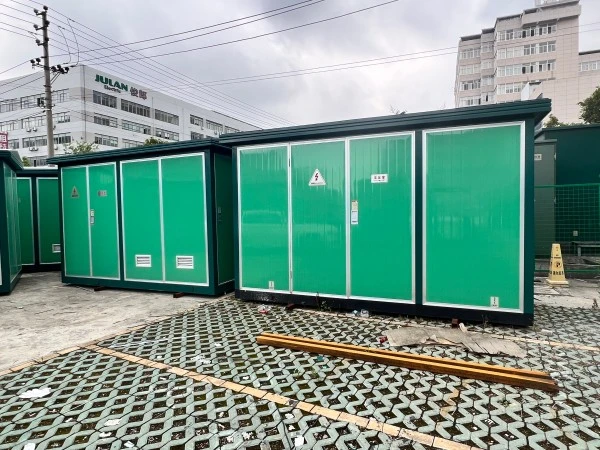

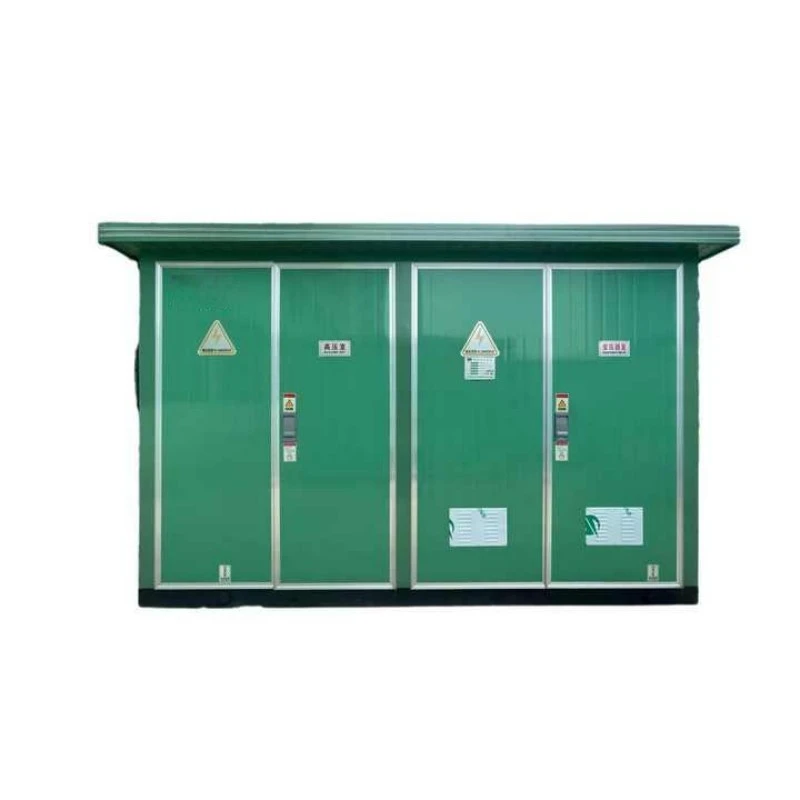

Προκατασκευασμένος Συμπαγής Υποσταθμός Ευρωπαϊκού Τύπου

Ένας προκατασκευασμένος συμπαγής ευρωπαϊκός υποσταθμός είναι μια εργοστασιακά συναρμολογημένη, κλειστή μονάδα διανομής ισχύος τριών θαλάμων, σχεδιασμένη να λαμβάνει, να μετασχηματίζει και να διανέμει ηλεκτρική ενέργεια μέσης τάσης σε φορτία χαμηλής τάσης. Σε αντίθεση με τους παραδοσιακούς υποσταθμούς από σκυρόδεμα που απαιτούν εβδομάδες επιτόπου κατασκευής, αυτή η μονάδα φτάνει έτοιμη για σύνδεση.

Τι είναι αυτό;

Ο Προκατασκευασμένος Συμπαγής Υποσταθμός Ευρωπαϊκού τύπου (γνωστός και ως αΥποσταθμός European box) αποτελείται από τρία ξεχωριστά, χωριστά διαμερίσματα:

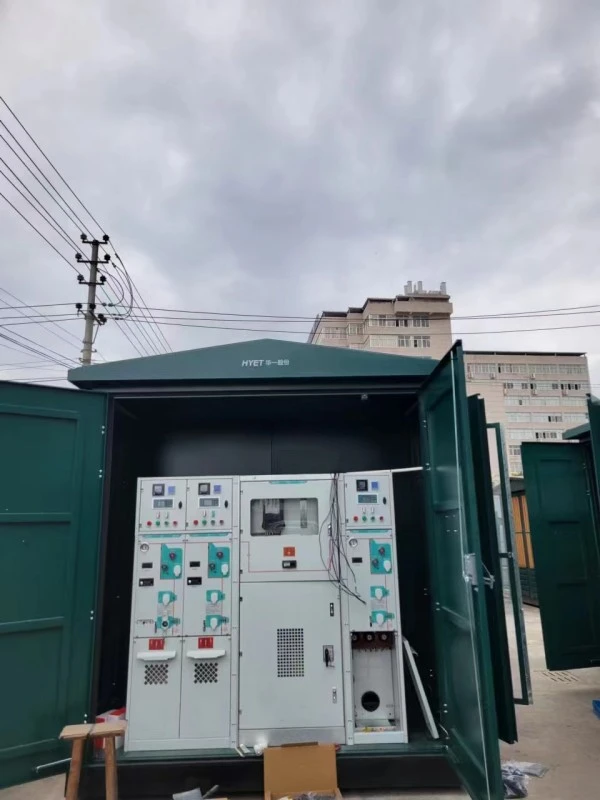

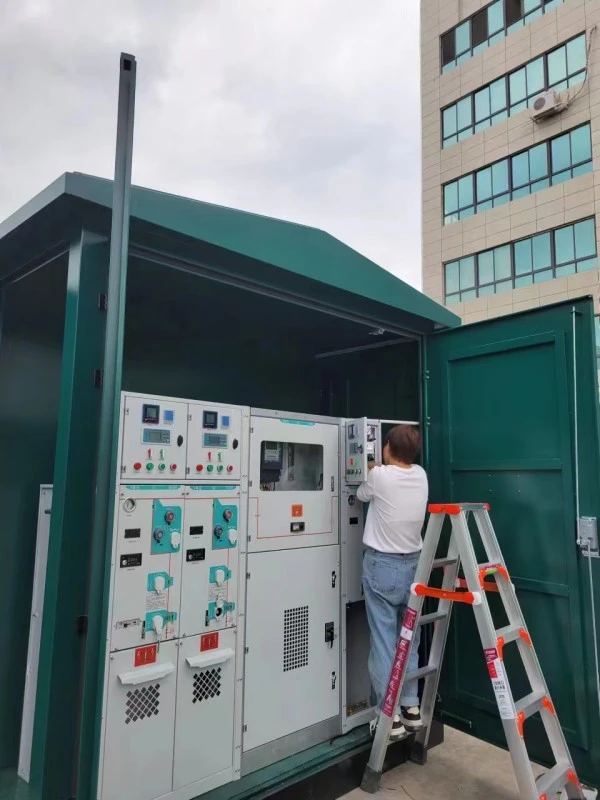

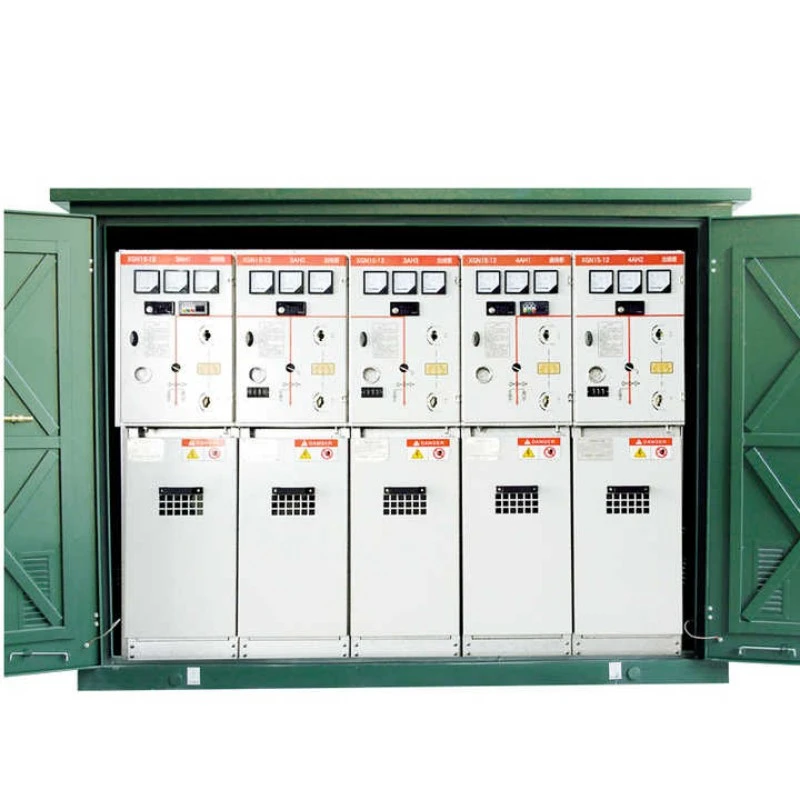

1. Διαμέρισμα υψηλής τάσης (HV): Συσκευές διανομής σπιτιών, ρελέ προστασίας και συσκευές μέτρησης.

2. Διαμέρισμα μετασχηματιστή: Περιέχει μετασχηματιστή βυθισμένου στο λάδι ή ξηρού τύπου.

3. Διαμέρισμα χαμηλής τάσης (LV): Περιέχει πίνακες διανομής, διακόπτες κυκλώματος και εξερχόμενους τροφοδότες.

Αυτοί οι τρεις θάλαμοι είναι διατεταγμένοι σε σχήμα "I" ή "II" μέσα σε ένα ενιαίο, αδιάβροχο χαλύβδινο ή σύνθετο περίβλημα. Κάθε διαμέρισμα χωρίζεται φυσικά από μεταλλικά χωρίσματα για να αποτραπεί η διάδοση σφαλμάτων.

Τι μπορεί να κάνει;

Αυτός ο εξοπλισμός εκτελεί τρεις βασικές λειτουργίες:

1. Βαθμιαία μετατροπή τάσης: Μετατρέπει την εισερχόμενη μέση τάση (6kV, 10kV, 20kV, 35kV) σε χρησιμοποιήσιμη χαμηλή τάση (400V, 230V).

2. Προστασία και απομόνωση: Απομονώνει αυτόματα τα ελαττωματικά κυκλώματα μέσω ασφαλειών ή διακοπτών, προστατεύοντας τα κατάντη στοιχεία.

3. Διαχείριση φορτίου: Κατανέμει την ισχύ σε πολλαπλά εξερχόμενα κυκλώματα, επιτρέποντας την επιλεκτική μεταγωγή, τη μέτρηση και την παρακολούθηση.

Επειδή ο Προκατασκευασμένος Συμπαγής Ευρωπαϊκός Υποσταθμός είναι προ-καλωδιωμένος και ελεγμένος στο εργοστάσιο, εξαλείφει πολύπλοκα σφάλματα καλωδίωσης στο εργοτάξιο. Χρησιμεύει ως το νευρικό κέντρο για την τελική διανομή ηλεκτρικής ενέργειας σε συγκροτήματα κατοικιών, εργοστάσια, ηλιακά πάρκα και σταθμούς φόρτισης ηλεκτρικών οχημάτων.

Πλεονεκτήματα προϊόντος

Όταν επιλέγετε τον προκατασκευασμένο συμπαγή ευρωπαϊκό υποσταθμό από τη Lugao Power, κερδίζετε πέντε διακριτά ανταγωνιστικά πλεονεκτήματα σε σχέση με τους συμβατικούς υποσταθμούς και τους εναλλακτικούς τύπου αμερικανικού τύπου.

Πλεονέκτημα 1: Ανώτερη ασφάλεια προσωπικού

Ο "διαμερισματικός" σχεδιασμός τριών διαμερισμάτων είναι το σήμα κατατεθέν οποιουδήποτε γνήσιου Προκατασκευασμένου Συμπαγούς Ευρωπαϊκού Υποσταθμού. Κάθε τμήμα είναι πλήρως συνδεδεμένο με μηχανικές και ηλεκτρικές κλειδαριές. Για παράδειγμα, η πόρτα LV δεν μπορεί να ανοίξει εκτός εάν ο κύριος διακόπτης είναι OFF. η πόρτα HV δεν μπορεί να ανοίξει εκτός εάν ο διακόπτης γείωσης είναι ΚΛΕΙΣΤΟΣ. Αυτή η διαδοχική λογική ασφάλειας αποτρέπει την έκθεση σε ζωντανή μπροστινή πλευρά, μειώνοντας δραστικά τους κινδύνους αναλαμπής τόξου για τους χειριστές. Αντίθετα, οι υποσταθμοί αμερικανικού τύπου έχουν συχνά εκτεθειμένα ενεργά μέρη κατά την αντικατάσταση ασφαλειών.

Πλεονέκτημα 2: Δυνατότητα αδιάλειπτης τροφοδοσίας

Σε αντίθεση με τις μονάδες αμερικανικού τύπου όπου η αντικατάσταση μιας ασφάλειας απαιτεί απενεργοποίηση ολόκληρου του μετασχηματιστή, ο Προκατασκευασμένος Συμπαγής Ευρωπαϊκός Υποσταθμός μας επιτρέπει ανεξάρτητη συντήρηση. Μπορείτε να ανοίξετε το διαμέρισμα LV για ανάγνωση του μετρητή ενώ η πλευρά HV παραμένει ενεργή. Οι πιο προηγμένες εκδόσεις μπορούν να φιλοξενήσουν μια εναλλαγή βρόχου RMU (Ring Main Unit), επιτρέποντας μια διαμόρφωση "two-in, two-out" που διατηρεί την τροφοδοσία σε πελάτες κατάντη ακόμη και κατά τη διάρκεια σφαλμάτων ανάντη. Αυτό το καθιστά απαραίτητο για νοσοκομεία και κέντρα δεδομένων.

Πλεονέκτημα 3: Άριστη διαχείριση θερμότητας

Κάθε διαμέρισμα μετασχηματιστή διαθέτει εξαναγκασμένο αερισμό (αυτόματοι θερμοστατικά ελεγχόμενοι ανεμιστήρες) και φυσικές περσίδες μεταφοράς. Ο φυσικός διαχωρισμός σημαίνει ότι η θερμότητα που παράγεται από τον μετασχηματιστή δεν επηρεάζει τα ευαίσθητα ηλεκτρονικά ρελέ στο διαμέρισμα HV. Οι δοκιμές μας δείχνουν ότι η εσωτερική θερμοκρασία παραμένει 15–20°C χαμηλότερη από τα μη τμηματικά σχέδια κατά τη διάρκεια των καλοκαιρινών φορτίων αιχμής, επεκτείνοντας άμεσα τη διάρκεια ζωής της μόνωσης.

Πλεονέκτημα 4: Εξαιρετική περιβαλλοντική προσαρμοστικότητα

Κατασκευασμένο με ελάχιστο IP54 (στεγανό στη σκόνη και προστατευμένο από πίδακες νερού), το περίβλημα αντέχει σε ψεκασμό αλατιού, αμμοθύελλες και έντονη βροχή. Ένα διάκενο αέρα 40 mm και οι θερμαντήρες κατά της συμπύκνωσης αποτρέπουν την εσωτερική υγρασία. Εύρος λειτουργίας: -40°C έως +55°C. Αυτή η στιβαρότητα είναι ο λόγος για τον οποίο ο Υποσταθμός Προκατασκευασμένου Συμπαγούς Ευρωπαϊκού τύπου είναι η προεπιλεγμένη επιλογή για παράκτια αιολικά πάρκα και ηλιακά έργα ερήμου.

Πλεονέκτημα 5: Χαμηλότερο συνολικό κόστος ιδιοκτησίας (TCO)

Η αρχική τιμή αγοράς μπορεί να είναι 15–20% υψηλότερη από μια συγκρίσιμη μονάδα αμερικανικού τύπου, αλλά το TCO για 20 χρόνια είναι 30% χαμηλότερο. Γιατί; Οι μονάδες ευρωπαϊκού τύπου έχουν αντικαταστάσιμα, αρθρωτά εξαρτήματα (αλλάζετε μόνο μια ελαττωματική ασφάλεια, όχι ολόκληρη τη μπάρα). Τα κάρτερ περιορισμού λαδιού αποτρέπουν τα πρόστιμα μόλυνσης του εδάφους. Ελάχιστα έργα πολιτικού (μόνο ένα επίπεδο τσιμεντένιο μαξιλάρι) σε σύγκριση με την κατασκευή ενός δωματίου από σκυρόδεμα εξοικονομούν 5.000–10.000 $ ανά μονάδα στην εργασία εγκατάστασης.

Χαρακτηριστικά προϊόντος

Παρακάτω είναι τα συγκεκριμένα χαρακτηριστικά μηχανικής του Προκατασκευασμένου Συμπαγούς Ευρωπαϊκού Υποσταθμού μας:

Στοιχεία Παραγωγής

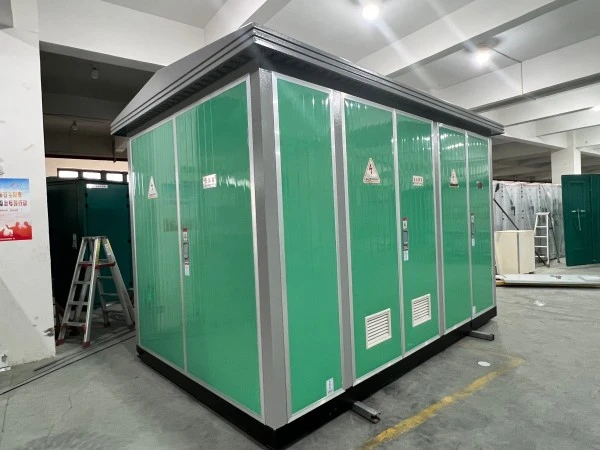

Η Lugao Power κατασκευάζει κάθε Προκατασκευασμένο Συμπαγές Ευρωπαϊκό Υποσταθμό στο εργοστάσιό μας 25.000m² με πιστοποίηση ISO 9001. Ακολουθούν βασικές λεπτομέρειες παραγωγής που διαφοροποιούν την ποιότητά μας.

Επιλογή Υλικού

Χάλυβας: Εισαγόμενος γαλβανισμένος χάλυβας DX51D+Z275, κομμένος και λυγισμένος σε διάτρηση πυργίσκου CNC (ανοχή ±0,2 mm).

GRP (Glass Reinforced Polyester): Προσφέρεται για παράκτιες παραγγελίες – μηδενική διάβρωση, αλλά υψηλότερο κόστος. Κατηγορία επιβραδυντικού πυρκαγιάς VO (UL94).

Πυρήνας μετασχηματιστή: Άμορφο μέταλλο ή χάλυβας πυριτίου CRGO (βαθμός M5, πάχος 0,23 mm). Η απώλεια χωρίς φορτίο μειώθηκε κατά 70% σε σύγκριση με τον τυπικό χάλυβα.

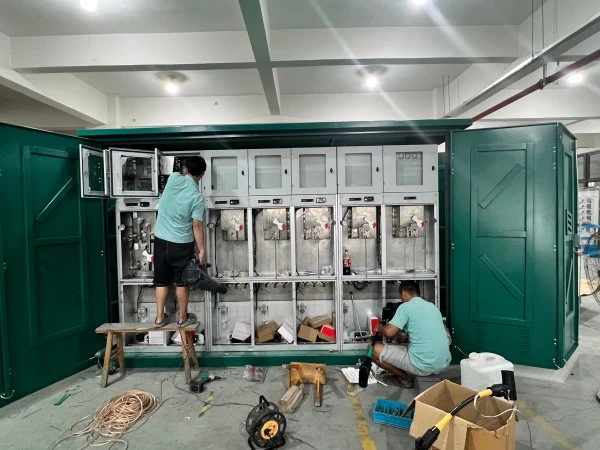

Διαδικασία Συναρμολόγησης

Κατασκευή διαμερίσματος: Ξεχωριστές ράβδους συγκόλλησης για τμήματα HV, Μετασχηματιστή και LV. Κάθε διαμέρισμα ελέγχεται για διαρροές με διάλυμα σαπουνιού (για περιορισμό λαδιού).

Βαφή: Προεπεξεργασία (απολίπανση, φωσφοροποίηση) → Εποξειδικό αστάρι (80μm) → Πολυεστερική επίστρωση (70μm). Δοκιμή ψεκασμού αλατιού: 720 ώρες χωρίς ερπυσμό.

Εσωτερική καλωδίωση: Χάλκινα καλώδια χωρίς αλογόνο, με ονομαστική θερμοκρασία 90°C, πτυχωμένα με εξαγωνικές μήτρες (δοκιμή εξαγωγής >200N). Όλοι οι ακροδέκτες φέρουν δείκτες θερμικής συρρίκνωσης.

Εγκατάσταση μετασχηματιστή: Οι μετασχηματιστές με λάδι υποβάλλονται σε ξήρανση υπό κενό (υπόλοιπη υγρασία <0,5%). Οι μετασχηματιστές ξηρού τύπου εμποτίζονται υπό πίεση κενού (VPI) δύο φορές.

Έλεγχοι Ποιοτικού Ελέγχου

1. Διηλεκτρική δοκιμή: 28kV/1min για την πλευρά HV. 3kV/1min για πλευρά LV.

2. Θερμική λειτουργία: Πλήρες φορτίο στους 40°C περιβάλλοντος για 8 ώρες. η αύξηση της θερμοκρασίας παρακολουθείται από 12 αισθητήρες PT100.

3. Δοκιμή IP: Θάλαμος σκόνης για 8 ώρες, ακολουθούμενη από δοκιμή πίδακα νερού (μπεκ 12,5 mm στα 100 λίτρα/λεπτό).

4. Δοκιμή λειτουργικής ασφάλισης: 50 κύκλοι ανοίγματος-κλεισίματος σε κάθε διακόπτη.

Επιλογές προσαρμογής

1. Χρώμα: RAL 7035 (ανοιχτό γκρι) πρότυπο. οποιονδήποτε κωδικό RAL κατόπιν αιτήματος (+15 ημέρες χρόνος παράδοσης).

2. Είσοδος καλωδίου: Κάτω (διαμέσου πλίνθου) ή πλαϊνό (πλάκες αδένα).

3. Έξυπνα χαρακτηριστικά: Απομακρυσμένη παρακολούθηση με δυνατότητα IoT (ρεύμα, τάση, θερμοκρασία, κατάσταση πόρτας) μέσω 4G/WiFi.

Συσκευασία, Αποστολή, Εγγύηση

Συσκευασία & Αποστολή

Κάθε Προκατασκευασμένος Συμπαγής Ευρωπαϊκός Υποσταθμός ανυψώνεται με χρήση τεσσάρων ενσωματωμένων ωτίδων ανύψωσης (δοκιμασμένα σε 2× μεικτό βάρος). Διαδικασία συσκευασίας:

● Εσωτερικό: Συσκευασίες αποξηραντικού γέλης πυριτίου (2 κιλά) τοποθετημένες μέσα σε κάθε διαμέρισμα για να απορροφούν την υγρασία που διέρχεται.

● Είσοδοι καλωδίων: Σφραγισμένα με πλαστικά καπάκια και αυτοβουλκανιζόμενη ταινία.

● Εξωτερικό: Τεντωμένο με μεμβράνη VCI (Vapor Corrosion Inhibitor) και στη συνέχεια καλυμμένο με αδιάβροχο μουσαμά βαρέως τύπου.

● Κλουβί: Βιδωμένο σε χαλύβδινη ολίσθηση αποστολής (ύψος 1200 mm για τσέπες περονοφόρου). Γωνιακά προστατευτικά και ιμάντες.

Χρόνος παράδοσης: 25 εργάσιμες ημέρες για τυπική μονάδα 630 kVA. 35 ημέρες για προσαρμοσμένες παραγγελίες (συμπεριλαμβανομένης της έξυπνης μέτρησης).

Εγγύηση & Μετά την Πώληση

Περίοδος εγγύησης: 12 μήνες από την ημερομηνία θέσης σε λειτουργία ή 14 μήνες από την αποστολή (όποιο συμβεί πρώτο).

Κάλυψη: Όλα τα κατασκευαστικά ελαττώματα στα υλικά ή την κατασκευή. Δεν καλύπτει ζημιές από κεραυνούς, πλημμύρες, υπερφόρτωση πέρα ​​από την πινακίδα τύπου ή μη εξουσιοδοτημένες τροποποιήσεις.
