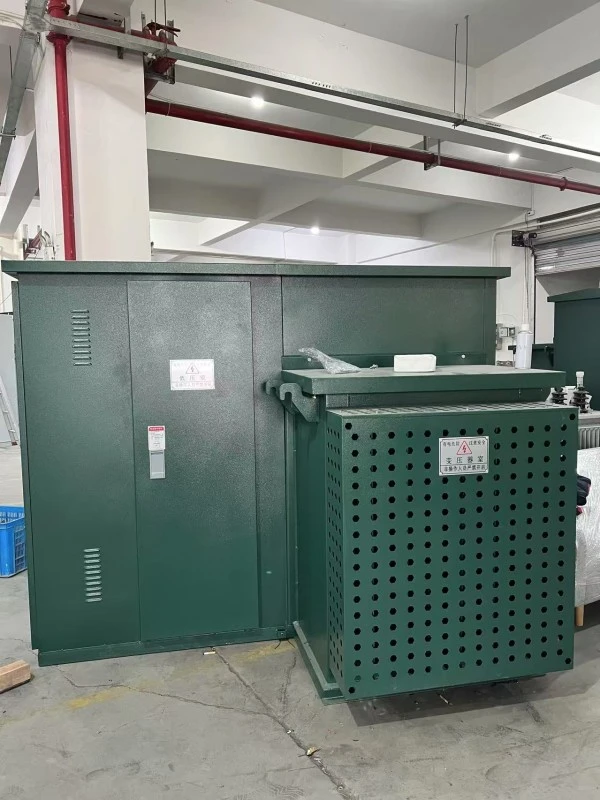

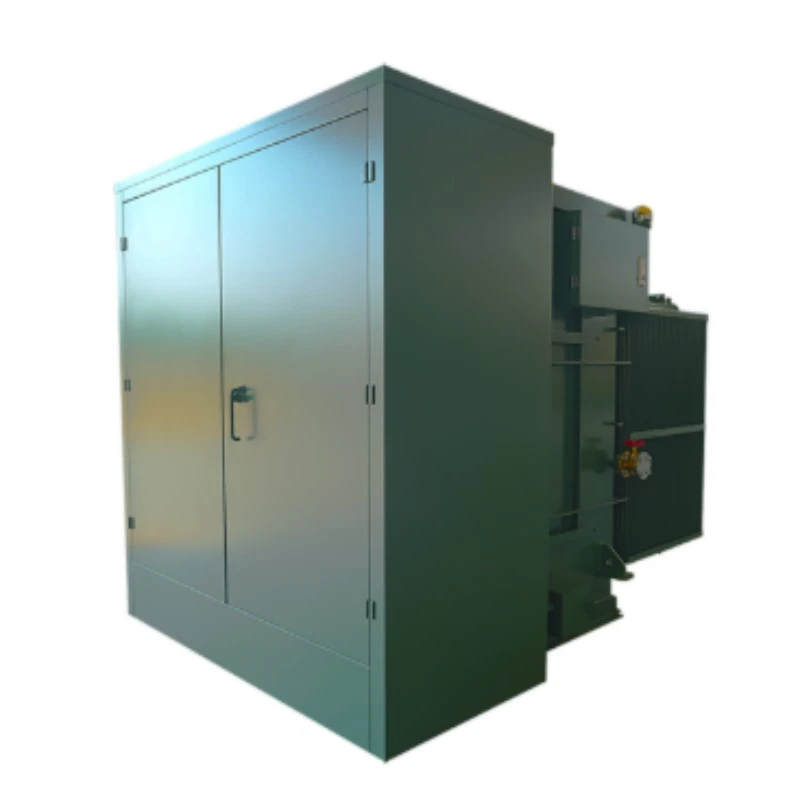

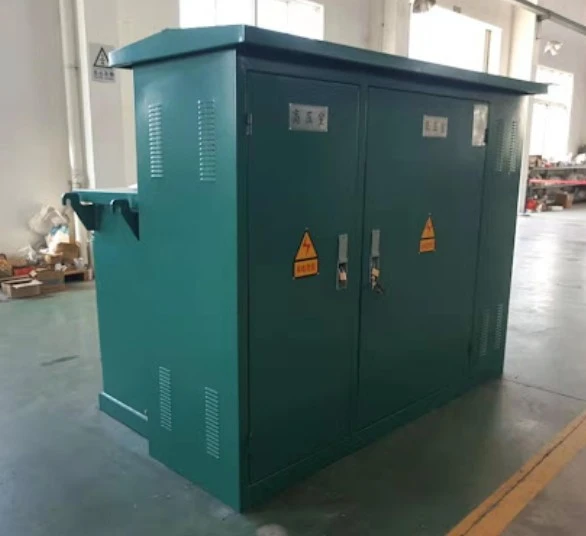

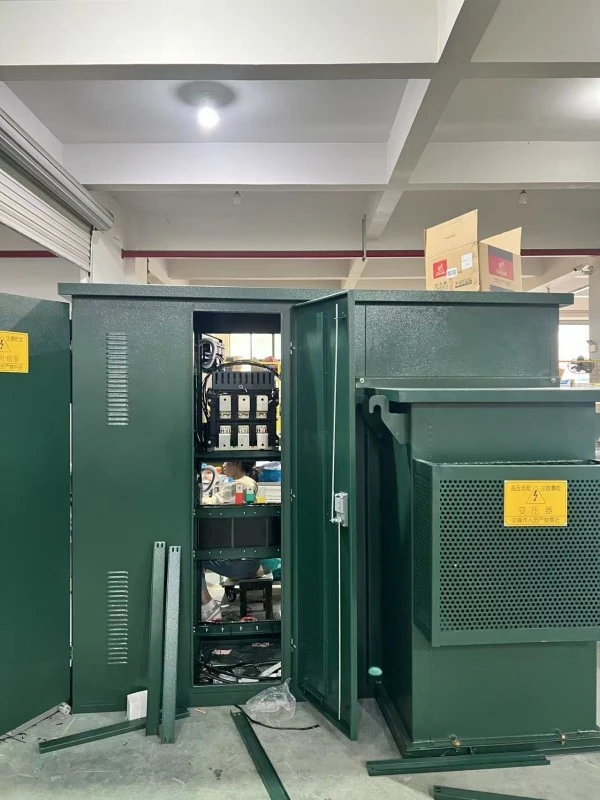

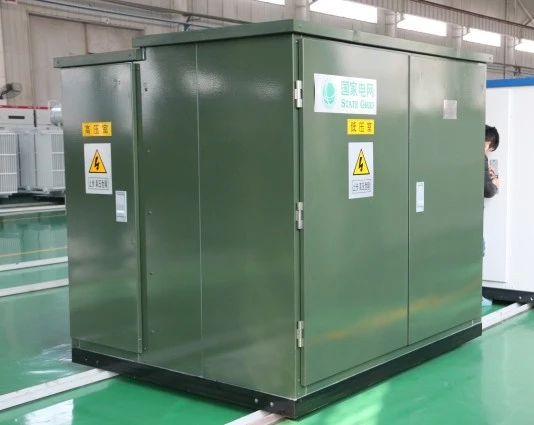

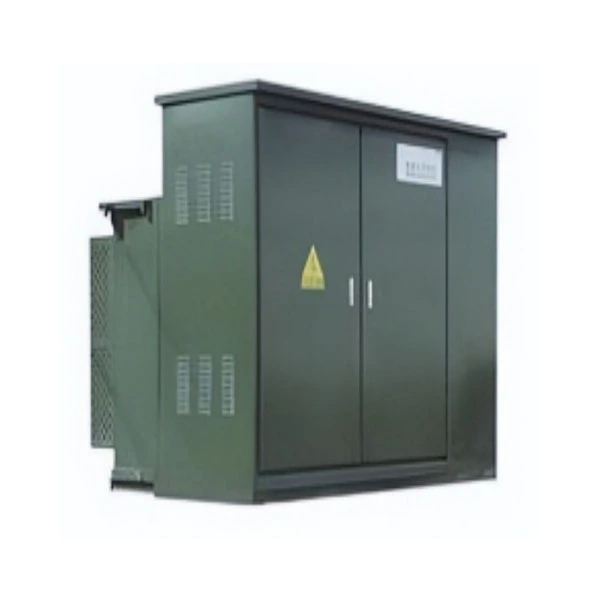

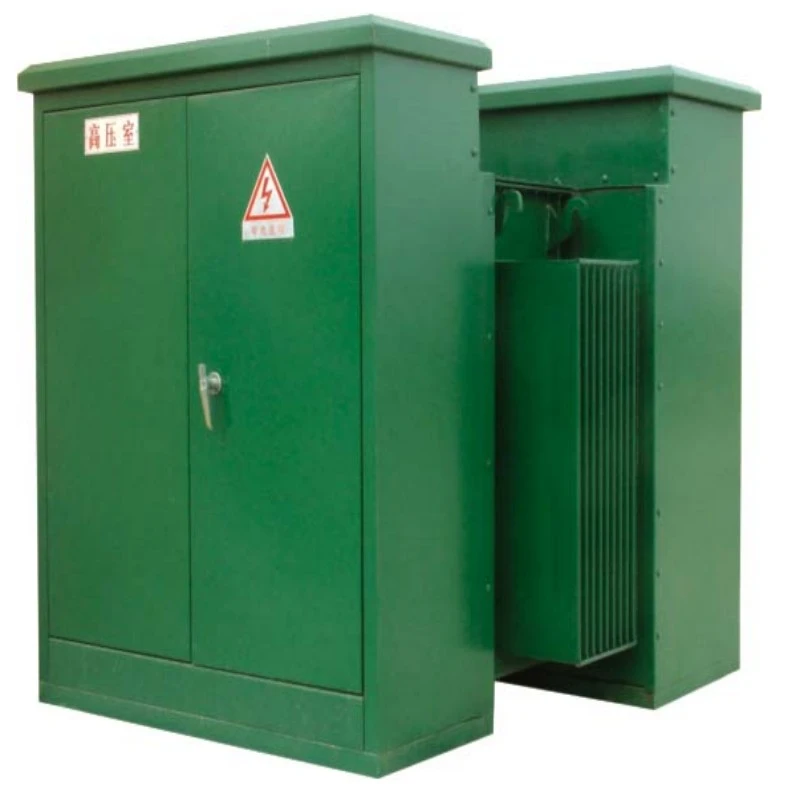

Transformer Oil Insulation Box-Type Compact American Type Υποσταθμός

Το Transformer oil insulation Box-Type Compact American type Substation είναι μια πλήρως ενσωματωμένη, προκατασκευασμένη λύση διανομής ισχύος. Εξ ορισμού, είναι ένα συμπαγές συγκρότημα τοποθετημένο σε ολίσθηση που συνδυάζει αδιακοπτών υψηλής τάσης, ένας μετασχηματιστής ισχύος βυθισμένος στο λάδι και πίνακες διανομής χαμηλής τάσης σε ένα ενιαίο, σφραγισμένο μεταλλικό περίβλημα.

Τι είναι:

Σε αντίθεση με τους παραδοσιακούς υποσταθμούς ευρωπαϊκού τύπου που διαχωρίζουν εξαρτήματα, αυτόΜονάδα αμερικανικού τύπουχρησιμοποιεί το λάδι μετασχηματιστή τόσο ως ηλεκτρικό μονωτικό όσο και ως μέσο ψύξης. Η δεξαμενή μετασχηματιστή είναι δομικά ενσωματωμένη με το περίβλημα, δημιουργώντας έναν ενιαίο παράγοντα μορφής "τύπου κουτιού".

Τι κάνει:

Αυτός ο υποσταθμός έχει σχεδιαστεί για να μετατρέπει την πρωτογενή ηλεκτρική ενέργεια υψηλής τάσης (συνήθως 12kV έως 36kV) σε χρησιμοποιήσιμη ισχύ χαμηλής τάσης (208V έως 480V). Εκτελεί τρεις κρίσιμες λειτουργίες:

1. Βήμα προς τα κάτω τάσης: Μειώνει τη μέση τάση σε τάσεις χρήσης.

2. Προστασία: Ασφάλειες και διακόπτες σπιτιών για την προστασία των κατάντη δικτύων από σφάλματα.

3. Διανομή: Διαχειρίζεται και διανέμει ενέργεια σε οικιστικές κοινότητες, εμπορικά κέντρα ή βιομηχανικές εγκαταστάσεις.

Η μόνωση λαδιού Transformer Box-Type Compact American τύπου Substation υπερέχει σε περιβάλλοντα όπου ο χώρος είναι υψηλός αλλά η αξιοπιστία δεν μπορεί να διακυβευτεί. Εξαλείφει την ανάγκη για ξεχωριστή περιφραγμένη αυλή ή τσιμεντένιο θόλο, καθώς όλα τα ενεργά μέρη είναι πλήρως κλειστά.

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικό προϊόντος και εφαρμογή

Ε1: Τι κάνει τον υποσταθμό μόνωσης λαδιού Transformer Box-Type Compact Αμερικανικού τύπου διαφορετικό από έναν τυπικό μετασχηματιστή που είναι τοποθετημένος σε τακάκι;

Α1: Η διαφορά έγκειται στην ενσωμάτωση. Ένας τυπικός μετασχηματιστής που τοποθετείται σε μαξιλαράκι είναι απλώς ένας μετασχηματιστής. Ο υποσταθμός μας τύπου Box-Type Compact αμερικανικού τύπου περιλαμβάνει ένα διαμέρισμα υψηλής τάσης με διακόπτες και ασφάλειες διακοπής φορτίου, καθώς και έναν πίνακα διακόπτη χαμηλής τάσης. Είναι ένας "υποσταθμός σε ένα κουτί", ενώ μια τυπική μονάδα είναι απλώς ένας μετασχηματιστής. Η μόνωση λαδιού παρέχει επίσης ανώτερη ικανότητα σβέσης τόξου κατά τη διάρκεια βλαβών.

Ε2: Πώς ωφελεί η μόνωση λαδιού τη λειτουργία μου σε ακραία κλίματα;

A2: Το λάδι μετασχηματιστή έχει υψηλότερη διηλεκτρική αντοχή από τον αέρα και σημαντικά καλύτερη θερμική αγωγιμότητα. Σε θερμά κλίματα (έως 50°C), το λάδι απορροφά θερμότητα από τον πυρήνα και τα πηνία, διαχέοντάς τη μέσω των κυματοειδών τοιχωμάτων της δεξαμενής. Σε ψυχρά κλίματα, το λάδι διατηρεί σταθερό ιξώδες, αποτρέποντας το εσωτερικό τόξο. Αυτό κάνει το Transformer oil insulation Box-Type Compact American Type Substation ιδανικό για ερήμους, παράκτιες περιοχές και χιονισμένα ορεινά περάσματα.

Ε4: Μπορώ να προσαρμόσω τη διαμόρφωση εξόδου χαμηλής τάσης;

Α4: Ναι. Προσφέρουμε διαμορφώσιμους πίνακες χαμηλής τάσης με 2 έως 8 τρόπους, συμπεριλαμβανομένων των εξόδων MCCB (Molded Case Circuit Breaker). Μπορείτε επίσης να προσθέσετε δοσομετρικά διαμερίσματα, αλεξικέραυνα και πυκνωτές αυτόματης διόρθωσης συντελεστή ισχύος.

Σενάρια εφαρμογής

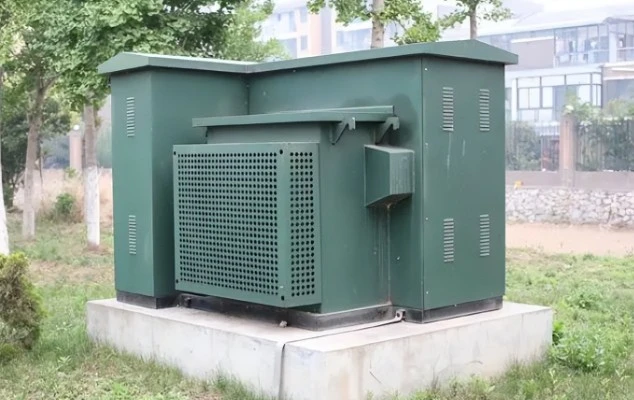

1. Οικιστικές Υποδιαιρέσεις: Τροφοδοτεί υπόγεια δίκτυα τροφοδοσίας συγκροτημάτων κατοικιών.

2. Αιολικά & Ηλιακά Πάρκα: Αυξάνει την τάση της γεννήτριας ή μειώνει την τάση του δικτύου για βοηθητική ισχύ.

3. Σταθμοί φόρτισης EV: Παρέχει αποκλειστική ισχύ 480V-3 φάσης για γρήγορους φορτιστές DC.

4. Βιομηχανικά Πάρκα: Χρησιμεύει ως προσωρινός ή μόνιμος συμπαγής υποσταθμός για κατασκευαστική ισχύ.

5. Έργα αστικής ανανέωσης: Αντικαθιστά παλιούς μετασχηματιστές τύπου θόλου όπου η πλημμύρα αποτελεί κίνδυνο.

Λεπτομέρειες Παραγωγής & Ανταγωνιστικά Πλεονεκτήματα

Αναλυτικά στοιχεία:

● Κατασκευή δεξαμενής: Η δεξαμενή μας χρησιμοποιεί χάλυβα ψυχρής έλασης 2,5 mm – 3,0 mm (οι ανταγωνιστές χρησιμοποιούν συχνά 1,5 mm). Τα κυματοειδές πτερύγια είναι ρομποτικά συγκολλημένα για 100% πρόληψη διαρροής λαδιού.

● Πυρήνας & Περιελίξεις: Χρησιμοποιούμε χάλυβα πυριτίου με προσανατολισμό κόκκων υψηλής διαπερατότητας (βαθμού M4). Οι χάλκινες περιελίξεις (όχι από αλουμίνιο) ανόπτονται πλήρως για να μειωθεί η απώλεια υστέρησης.

● Ποιότητα λαδιού: Γεμίζουμε με ανασταλτικό λάδι μετασχηματιστή (πρότυπο IEC 60296) με τάση διακοπής >60 kV. Προαιρετικά: Φυσικός εστέρας (φυτικό λάδι) για βιοαποδομήσιμες απαιτήσεις.

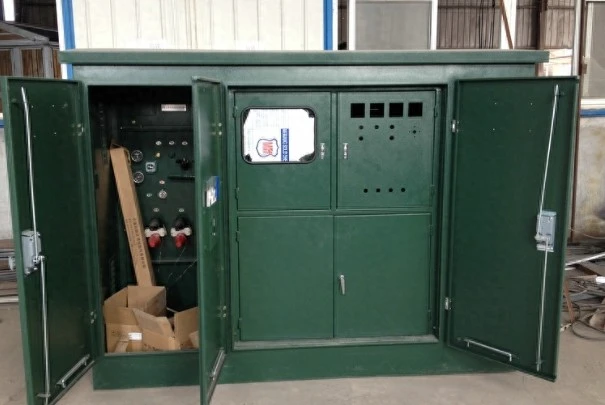

● Διακόπτης HV: Περιλαμβάνει διακόπτη διακοπής φορτίου 4 θέσεων (Κλειστό/Ανοιχτό/Γειωμένο/Συνδεδεμένο) με ορατές ενδείξεις θραύσης.

● Σύστημα Βαφής: Προεπεξεργασία 5 βημάτων + εποξειδικό αστάρι πλούσιο σε ψευδάργυρο + τελική επίστρωση πολυεστέρα. Ψεκασμός αλατιού δοκιμασμένο για 500+ ώρες.

Πλεονεκτήματα Παραγωγής έναντι Ανταγωνιστών:

Συχνές Ερωτήσεις

Ε1: Ο υποσταθμός μόνωσης λαδιού Transformer Box-Type Compact Αμερικανικού τύπου έφτασε με χαμηλή πίεση λαδιού. Έχει διαρροή;

Α: Όχι. Στέλνουμε τις μονάδες με μια μικρή κουβέρτα αζώτου για να αποτρέψουμε την οξείδωση. Το μανόμετρο μπορεί να δείχνει μηδέν. Αφού γεμίσετε με φρέσκο ​​λάδι μέχρι τον δείκτη στάθμης (περίπου 5-10 cm πάνω από τον πυρήνα), αφήστε το να ηρεμήσει για 6 ώρες. Εάν το επίπεδο πέσει ξανά εντός 24 ωρών, επικοινωνήστε μαζί μας για επιθεώρηση σφράγισης.

Ε4: Παρέχετε ανταλλακτικά για τον υποσταθμό μόνωσης λαδιού Transformer Box-Type Compact American Type;

Α: Ναι. Διαθέτουμε ασφάλειες υψηλής τάσης (στυλ bay-o-net), διακόπτες χαμηλής τάσης, μετρητές στάθμης λαδιού, βαλβίδες εκτόνωσης πίεσης και κιτ φλάντζας για 10+ χρόνια. Παραγγείλετε οποιοδήποτε ανταλλακτικό μέσω της διαδικτυακής μας πύλης για αποστολή 48 ωρών.

Ε5: Πώς μπορώ να δοκιμάσω την ποιότητα του λαδιού μετά από 2 χρόνια λειτουργίας;

Α: Χρησιμοποιήστε έναν ελεγκτή διηλεκτρικής αντοχής λαδιού (ASTM D877). Πάρτε ένα δείγμα από την κάτω βαλβίδα αποστράγγισης. Η διηλεκτρική ισχύς πρέπει να είναι >30kV. Εάν πέσει κάτω από τα 20 kV, φιλτράρετε το λάδι ή αντικαταστήστε το. Συνιστούμε ετήσια ανάλυση διαλυμένου αερίου (DGA) για μονάδες άνω των 1000 kVA.

Ε6: Είναι το Transformer oil insulation Box-Type Compact American Type Substation συμβατό με συστήματα έξυπνου δικτύου;

Α: Απολύτως. Τα προαιρετικά πρόσθετα περιλαμβάνουν: μονάδες απομακρυσμένης παρακολούθησης 4G/5G (θερμοκρασία λαδιού, πίεση, ρεύμα φορτίου) και θύρες RS485/Modbus RTU. Μπορείτε να το ενσωματώσετε απευθείας στο σύστημά σας SCADA.

Εξυπηρέτηση μετά την πώληση

Περίοδος Εγγύησης: 12 μήνες από την ημερομηνία θέσης σε λειτουργία ή 14 μήνες από την ημερομηνία αποστολής (όποιο συμβεί πρώτο).

Κάλυψη: Όλα τα κατασκευαστικά ελαττώματα, συμπεριλαμβανομένης της αστοχίας του πυρήνα, των βραχυκυκλωμάτων περιέλιξης, των διαρροών λαδιού από συγκολλήσεις καιεξοπλισμός διανομήςμηχανική βλάβη.
