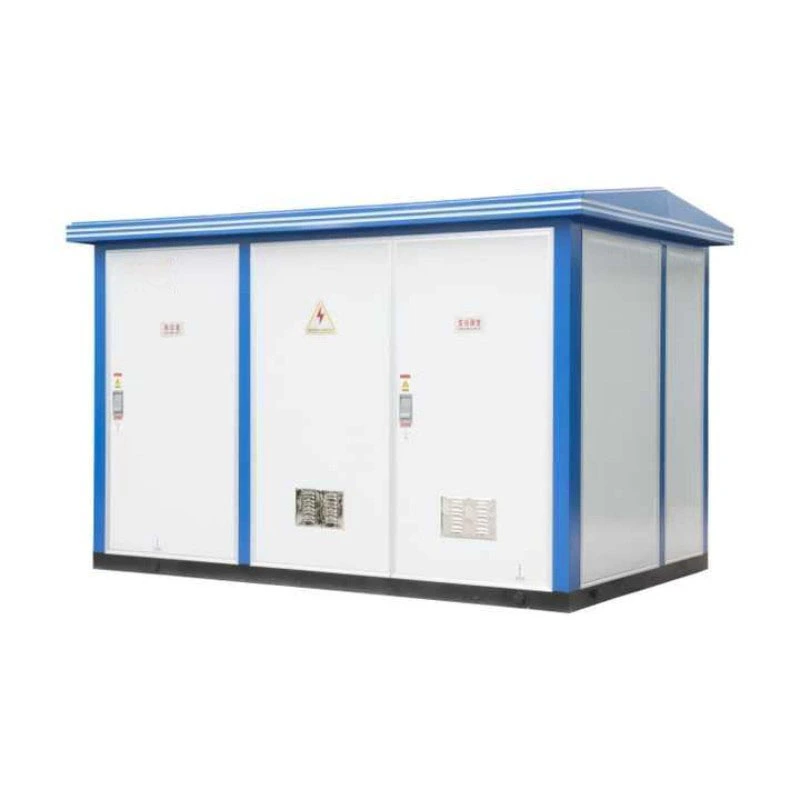

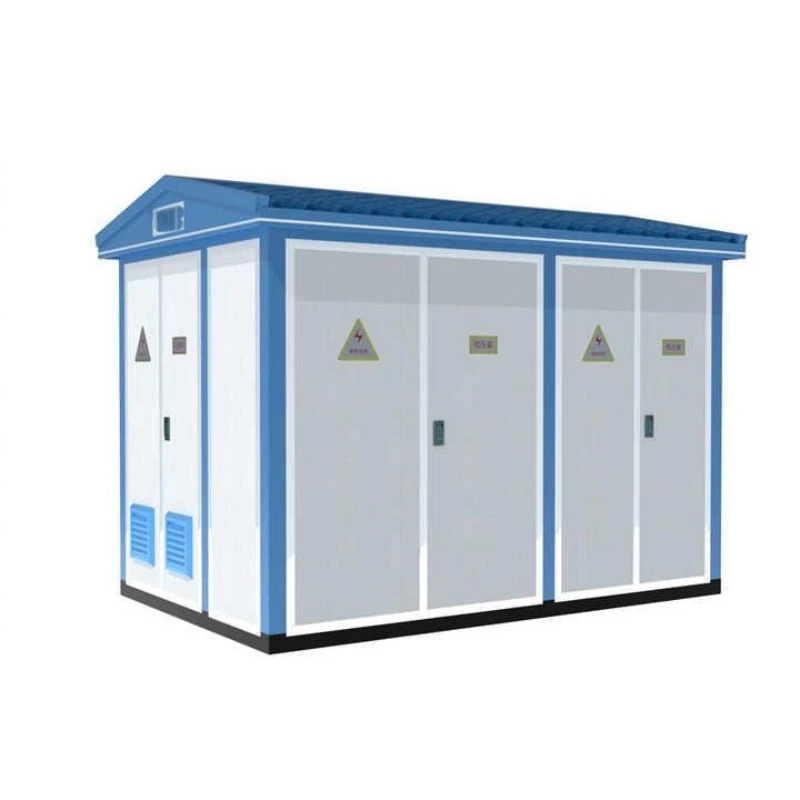

Έξυπνος Προεγκατεστημένος Υποσταθμός Μετασχηματιστών Ευρωπαϊκού Τύπου

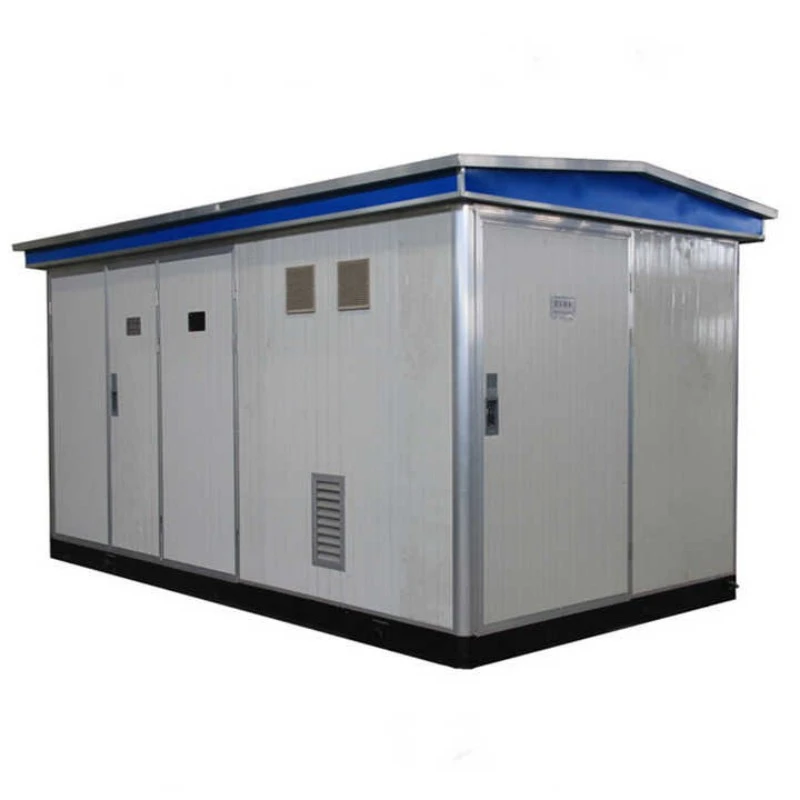

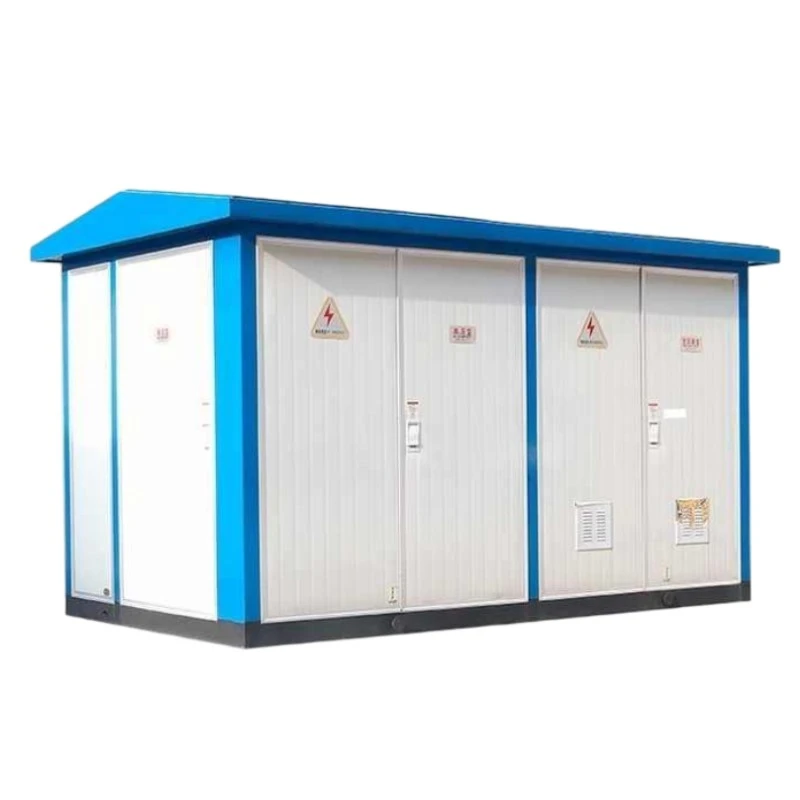

Ο προεγκατεστημένος υποσταθμός μετασχηματιστή ευρωπαϊκού τύπου Smart είναι μια εργοστασιακά συναρμολογημένη, συμπαγής μονάδα διανομής ισχύος που ενσωματώνει έναδιακόπτης μέσης τάσης, έναν πίνακα διανομής χαμηλής τάσης και έναν μετασχηματιστή βυθισμένου στο λάδι ή ξηρού τύπου σε ένα ενιαίο, κλειστό περίβλημα. Σε αντίθεση με τους παραδοσιακούς υποσταθμούς πολιτικού μηχανικού, αυτή η μονάδα ευρωπαϊκού τύπου είναι προκατασκευασμένη, δοκιμασμένη και παραδίδεται ως σύστημα έτοιμο προς εγκατάσταση.

Τι κάνει;

Μειώνει την ηλεκτρική ενέργεια μέσης τάσης (συνήθως 6kV–35kV) σε επίπεδα χαμηλής τάσης (400V–690V) για ασφαλή διανομή σε οικιστικές κοινότητες, εμπορικά κτίρια, εργοστάσια και εγκαταστάσεις ανανεώσιμων πηγών ενέργειας. Ο προεγκατεστημένος υποσταθμός μετασχηματιστή ευρωπαϊκού τύπου Smart υποστηρίζει επίσης έξυπνη παρακολούθηση της ποιότητας του φορτίου, της θερμοκρασίας και της ισχύος, επιτρέποντας την απομακρυσμένη διάγνωση σφαλμάτων και τις λειτουργίες αυτόματου συναγερμού. Αυτό το καθιστά ιδανική επιλογή για έξυπνα δίκτυα και υποσταθμούς χωρίς επίβλεψη.

Πλεονεκτήματα προϊόντος

1. Έξυπνη παρακολούθηση & τηλεχειριστήριο

Ο προεγκατεστημένος υποσταθμός μετασχηματιστή ευρωπαϊκού τύπου Smart διαθέτει μια προαιρετική έξυπνη τερματική μονάδα (ITU) που συλλέγει δεδομένα σε πραγματικό χρόνο σχετικά με την τάση, το ρεύμα, τον συντελεστή ισχύος και τη θερμοκρασία λαδιού. Τα δεδομένα μπορούν να μεταδοθούν μέσω 4G, Ethernet ή οπτικών ινών σε ένα κεντρικό δωμάτιο ελέγχου, μειώνοντας το κόστος επιτόπιας επιθεώρησης.

2. Συμπαγές αποτύπωμα & γρήγορη ανάπτυξη

Επειδή είναι προσυναρμολογημένος στο εργοστάσιο, ο προεγκατεστημένος υποσταθμός μετασχηματιστή ευρωπαϊκού τύπου Smart απαιτεί μόνο μια απλή θεμελίωση επί τόπου. Η εγκατάσταση διαρκεί 1–2 ημέρες αντί για εβδομάδες, εξοικονομώντας έως και 60% σε πολιτικά έργα και κατοχή γης.

3. Υψηλή αξιοπιστία υπό σκληρές συνθήκες

Με βαθμό προστασίας IP54 (ή υψηλότερο) για το περίβλημα και τους μετασχηματιστές με λάδι ή εποξειδική ρητίνη στο εσωτερικό, αυτός ο υποσταθμός αντιστέκεται στη σκόνη, τη βροχή, την αλμυρή ομίχλη και τις ακραίες θερμοκρασίες από -25°C έως +40°C, εξασφαλίζοντας συνεχή λειτουργία σε ερήμους, παράκτιες περιοχές ή περιοχές με μεγάλο υψόμετρο.

4. Ενεργειακή Απόδοση & Χαμηλές Απώλειες

Εξοπλισμένος με μετασχηματιστές χαμηλών απωλειών της σειράς S11 ή S13, ο προεγκατεστημένος υποσταθμός μετασχηματιστή ευρωπαϊκού τύπου μειώνει τις απώλειες χωρίς φορτίο έως και 30% σε σύγκριση με τις συμβατικές μονάδες, μειώνοντας άμεσα τους λογαριασμούς ηλεκτρικού ρεύματος και τις εκπομπές άνθρακα σε διάρκεια ζωής 20 ετών.

5. Πλήρως προσαρμόσιμο

Προσφέρουμε ευέλικτες διαμορφώσεις: περιελίξεις από χαλκό ή αλουμίνιο, εναλλάκτες βρύσης επί φορτίου, αυτόματη διόρθωση συντελεστή ισχύος (APFC) και απαγωγείς υπερτάσεων. Είτε χρειάζεστε μια μονάδα 200kVA για μια περιοχή βίλας είτε μια μονάδα 2500kVA για ένα βιομηχανικό πάρκο, μπορούμε να προσαρμόσουμε τη λύση.

Χαρακτηριστικό προϊόντος

Πλήρως κλειστό & αδιάβροχο περίβλημα---Κατασκευασμένο από γαλβανισμένο χάλυβα ή κράμα αλουμινίου, επικαλυμμένο με αντιδιαβρωτική βαφή, κατάλληλο για εξωτερική τοποθέτηση.

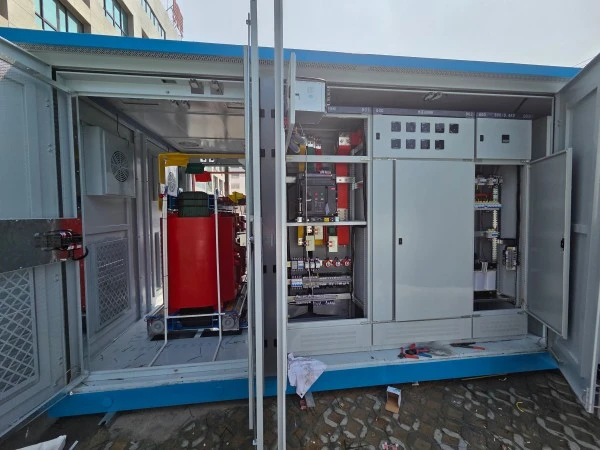

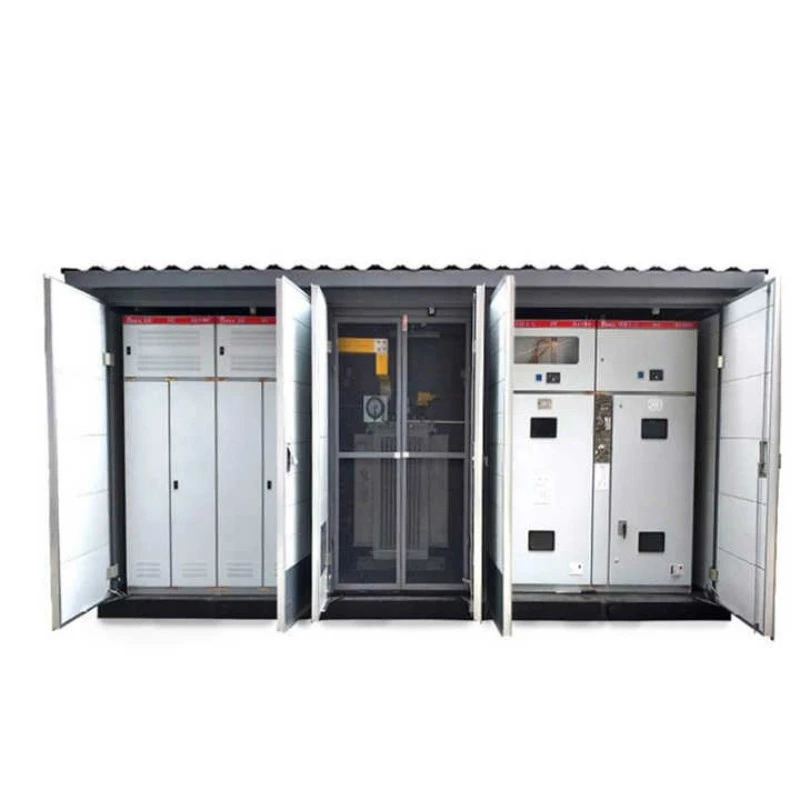

Αρθρωτή εσωτερική διάταξη --- Ξεχωριστά διαμερίσματα για διακόπτη HV, μετασχηματιστή και διανομή LV, με μηχανικές ασφάλειες για τη διασφάλιση της ασφάλειας του χειριστή.

Έξυπνο σύστημα ψύξης --- Ανεμιστήρες ελεγχόμενης θερμοκρασίας για μετασχηματιστές ξηρού τύπου ή κυματοειδείς πίνακες καλοριφέρ για μονάδες βυθισμένες στο λάδι, που ενεργοποιούνται αυτόματα όταν η θερμοκρασία υπερβεί το σημείο ρύθμισης.

Arc Flash & Overload Protection---Εξοπλισμένο με διακόπτες κυκλώματος SF6 ή κενού, διακόπτες με ασφάλεια και συσκευές προστασίας από υπερτάσεις (SPD) για να πληρούν τα πρότυπα IEC 62271-202.

Φιλική προς τον χρήστη διεπαφή---Η τοπική οθόνη αφής (προαιρετική) εμφανίζει δεδομένα σε πραγματικό χρόνο και αρχεία σφαλμάτων, ενώ η απομακρυσμένη πρόσβαση μέσω της εφαρμογής smartphone είναι διαθέσιμη για το προσωπικό συντήρησης.

Λειτουργία χαμηλού θορύβου---Στάθμη ήχου ≤55dB(A) για οικιακές εφαρμογές, που επιτυγχάνεται με βάσεις απόσβεσης κραδασμών και πάνελ ακουστικής μόνωσης.

Σχεδιασμός κατά της κλοπής και ασφάλειας --- Κλειδαριές βαρέως τύπου, αισθητήρες θυρών και προαιρετική ενσωμάτωση CCTV καθιστούν τον προεγκατεστημένο υποσταθμό μετασχηματιστή ευρωπαϊκού τύπου Smart κατάλληλο για απομακρυσμένες τοποθεσίες χωρίς επίβλεψη.

Εφαρμογή προϊόντος

Ο προεγκατεστημένος υποσταθμός μετασχηματιστή ευρωπαϊκού τύπου Smart χρησιμοποιείται ευρέως σε:

Αστική Διανομή Ενέργειας

Συγκροτήματα κατοικιών, εμπορικά κέντρα, ξενοδοχεία και νοσοκομεία όπου ο χώρος είναι περιορισμένος και η πυρασφάλεια είναι κρίσιμη.

Οι υπόγειοι χώροι στάθμευσης ή οι εγκαταστάσεις στον τελευταίο όροφο επωφελούνται από τη συμπαγή σχεδίασή του που περιέχει πετρέλαιο.

Έργα Ανανεώσιμων Πηγών Ενέργειας

Τα ηλιακά πάρκα και τα χερσαία αιολικά πάρκα απαιτούν γρήγορη ανάπτυξη και αντοχή στις καιρικές συνθήκες. Αυτός ο υποσταθμός ενσωματώνεται άψογα με Φ/Β μετατροπείς και μετατροπείς ανεμογεννητριών.

Υποδομές & Δημόσιες Εγκαταστάσεις

Τα αεροδρόμια, οι σταθμοί του μετρό, οι σήραγγες και οι γέφυρες βασίζονται στην υψηλή αξιοπιστία και την απομακρυσμένη παρακολούθησή του για την εξασφάλιση απρόσκοπτου φωτισμού και αερισμού.

Βιομηχανικές & Μεταλλευτικές Τοποθεσίες

Εργοστάσια, χημικά εργοστάσια και ορυχεία χρησιμοποιούν τον προεγκατεστημένο υποσταθμό μετασχηματιστή ευρωπαϊκού τύπου Smart για την απομόνωση σφαλμάτων δικτύου και την προστασία των ευαίσθητων μηχανημάτων.

Προσωρινή & Έκτακτη τροφοδοσία

Τα εργοτάξια, οι ζώνες ανακούφισης από καταστροφές και οι υπαίθριες εκδηλώσεις επωφελούνται από τη φύση του plug-and-play και την εύκολη μετεγκατάστασή του.

Στοιχεία Παραγωγής

Οικιστική & Μηχανολογική Μελέτη

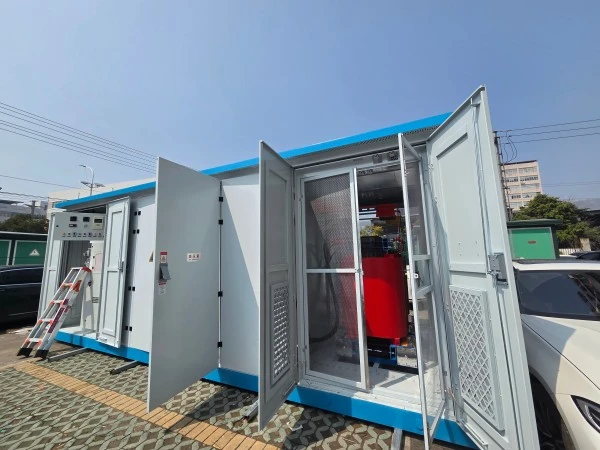

Το εξωτερικό περίβλημα του προεγκατεστημένου υποσταθμού μετασχηματιστών ευρωπαϊκού τύπου Smart κατασκευάζεται με κομμένες, λυγισμένες και συγκολλημένες χαλύβδινες πλάκες με λέιζερ. Μετά τη συγκόλληση, ολόκληρο το περίβλημα υποβάλλεται σε αμμοβολή για την αφαίρεση αλάτων, ακολουθούμενη από ηλεκτροστατική επίστρωση πούδρας με ελάχιστο πάχος 80 μm. Αυτό παρέχει αντοχή στη διάβρωση C5-M (ISO 12944) για παράκτια ή βιομηχανικά περιβάλλοντα.

Οι πόρτες είναι εξοπλισμένες με παρεμβύσματα πολυουρεθάνης, μάνδαλα συμπίεσης και αφαιρούμενους μεντεσέδες. Η κεκλιμένη οροφή εμποδίζει τη συγκέντρωση του νερού και τα κανάλια βάσης περιλαμβάνουν τσέπες περονοφόρου ανυψωτικού και ωτίδες ανύψωσης για εύκολη μεταφορά.

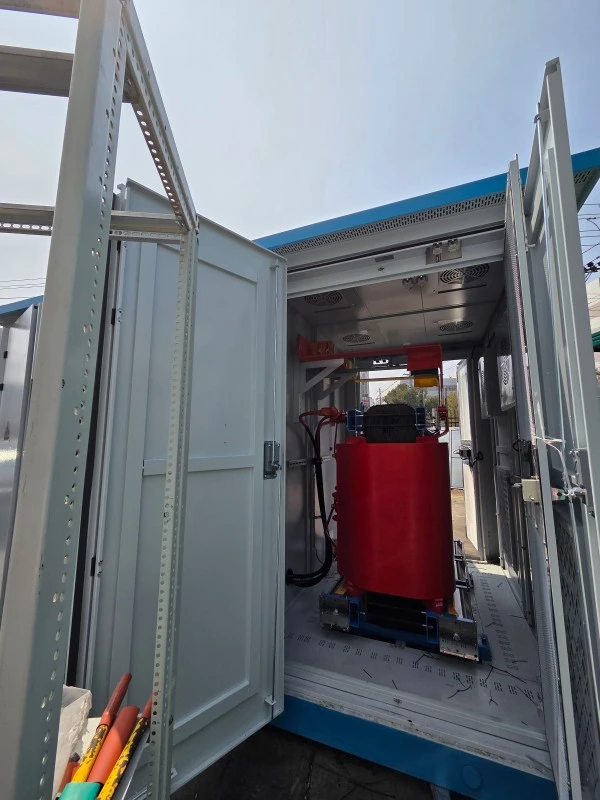

Πυρήνας & Περιελίξεις Μετασχηματιστή

Χρησιμοποιούμε υψηλής διαπερατότητας χάλυβα ψυχρής έλασης προσανατολισμένο σε κόκκους πυριτίου (0,23 mm ή 0,27 mm) με ενώσεις κλιμακίου για τη μείωση του ρεύματος χωρίς φορτίο. Τα τυλίγματα είναι κατασκευασμένα από χαλκό ή αλουμινόχαρτο χωρίς οξυγόνο (για χαμηλή τάση) και στρογγυλό χάλκινο σύρμα (για υψηλή τάση). Για εκδόσεις ξηρού τύπου, η εποξειδική ρητίνη κατηγορίας Η χυτεύεται υπό κενό για την εξάλειψη των κενών και την επίτευξη μερικής εκφόρτισης <10 pC. Για εκδόσεις βουτηγμένες στο λάδι, χρησιμοποιούμε ορυκτέλαιο ή φυσικό υγρό εστέρα με κυματοειδές δοχείο για την απορρόφηση της διαστολής του λαδιού.

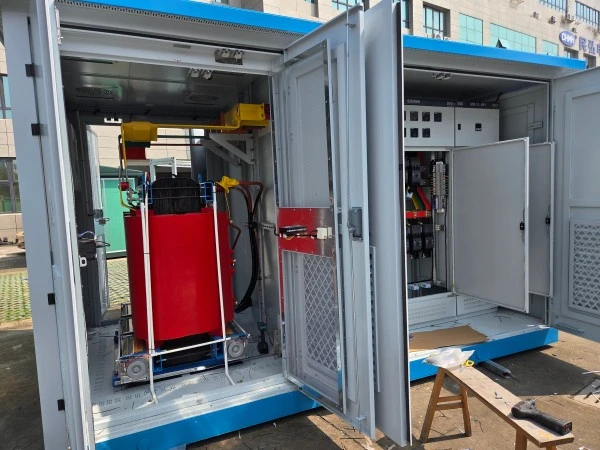

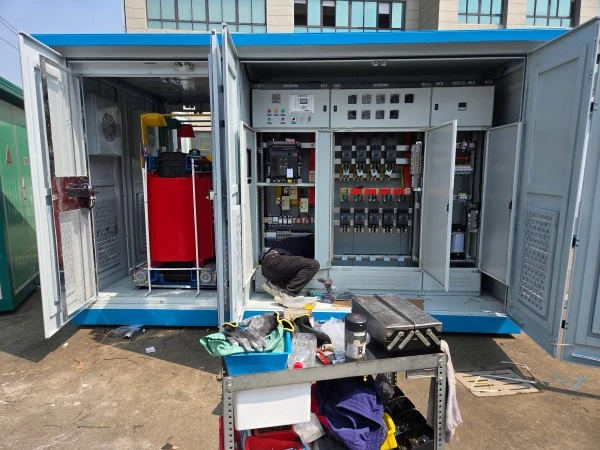

Διακόπτης & Δίαυλος

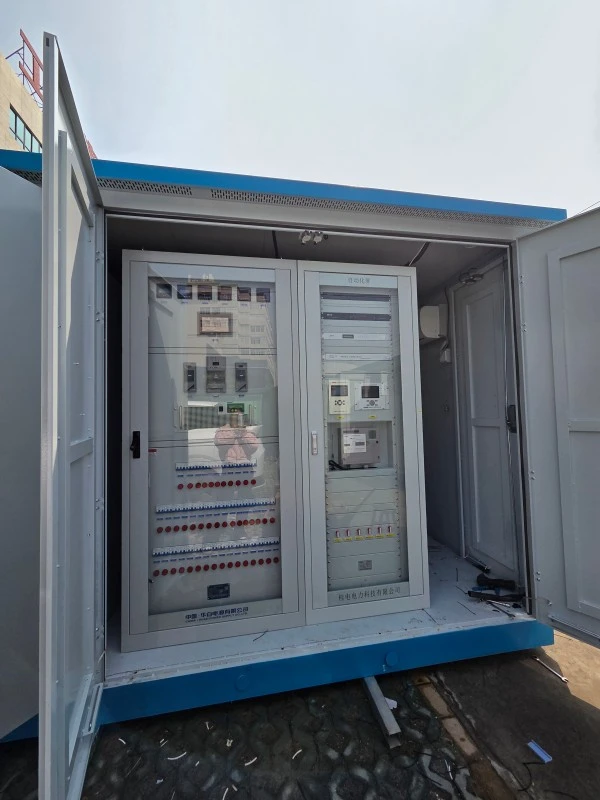

Μέσα στον προεγκατεστημένο υποσταθμό μετασχηματιστή ευρωπαϊκού τύπου Smart, το διαμέρισμα HV φιλοξενεί διακόπτη διακοπής φορτίου ή διακόπτη κυκλώματος (SF6 ή τύπου κενού) με ορατές επαφές διακοπής. Το διαμέρισμα LV περιλαμβάνει έναν διακόπτη κυκλώματος κύριας διαμορφωμένης θήκης (MCCB), διακόπτες τροφοδοσίας και ένα σύστημα ράβδων με ονομαστική τιμή έως 4000A. Όλες οι μπάρες είναι επικασσιτερωμένες από χαλκό με θερμοσυστελλόμενη μόνωση.

Έξυπνο σύστημα παρακολούθησης (προαιρετικό)

Ενσωματώνουμε μια έξυπνη RTU (απομακρυσμένη τερματική μονάδα) που μετρά τριφασικές τάσεις, ρεύματα, ενεργό/άεργο ισχύ και αρμονικές έως την 31η τάξη. Τα δεδομένα καταγράφονται κάθε 5 λεπτά και αποθηκεύονται για 90 ημέρες. Οι συναγερμοί για υπέρταση, χαμηλή τάση, υπέρταση και άνοιγμα της πόρτας αποστέλλονται μέσω SMS ή email.

Δοκιμή Ποιότητας

Κάθε προεγκατεστημένος υποσταθμός μετασχηματιστή ευρωπαϊκού τύπου Smart υποβάλλεται σε 100% εργοστασιακή δοκιμή:

1. Δοκιμή διηλεκτρικής αντοχής (2,5 kV για 1 λεπτό)

2. Δοκιμή δυναμικού βραχυκυκλώματος (προσομοίωση)

3. Δοκιμή εισόδου νερού IP54

4. Δοκιμή αύξησης θερμοκρασίας (8 ώρες σε πλήρες φορτίο)

5. Μέτρηση μερικής εκφόρτισης (≤10pC για ξηρό τύπο)

6. Οι αναφορές δοκιμών παρέχονται με κάθε αποστολή, σύμφωνα με τα πρότυπα IEC 62271-202, GB/T 17467 και EN 61330.
