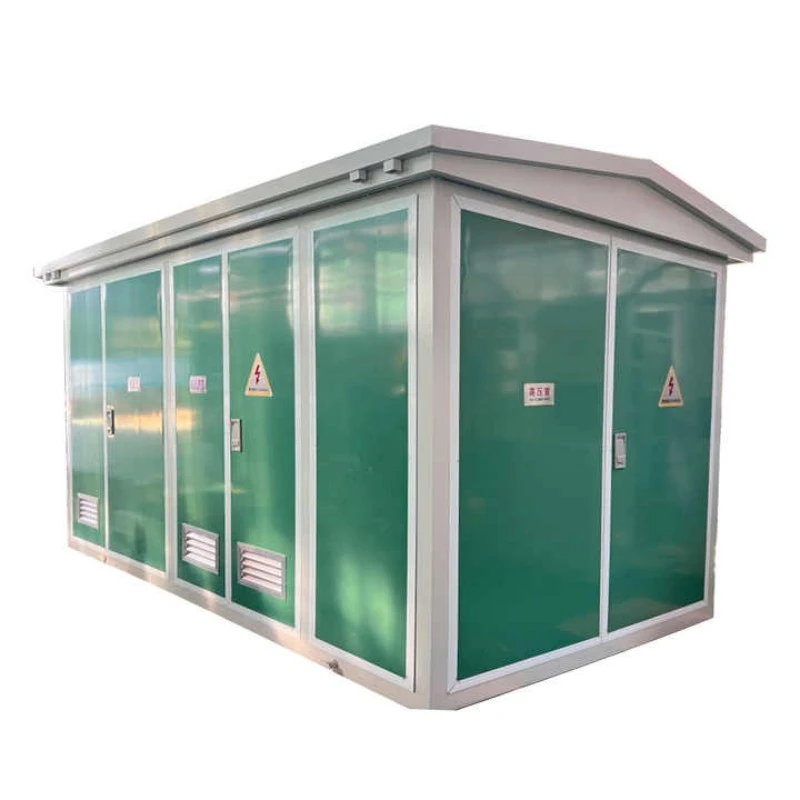

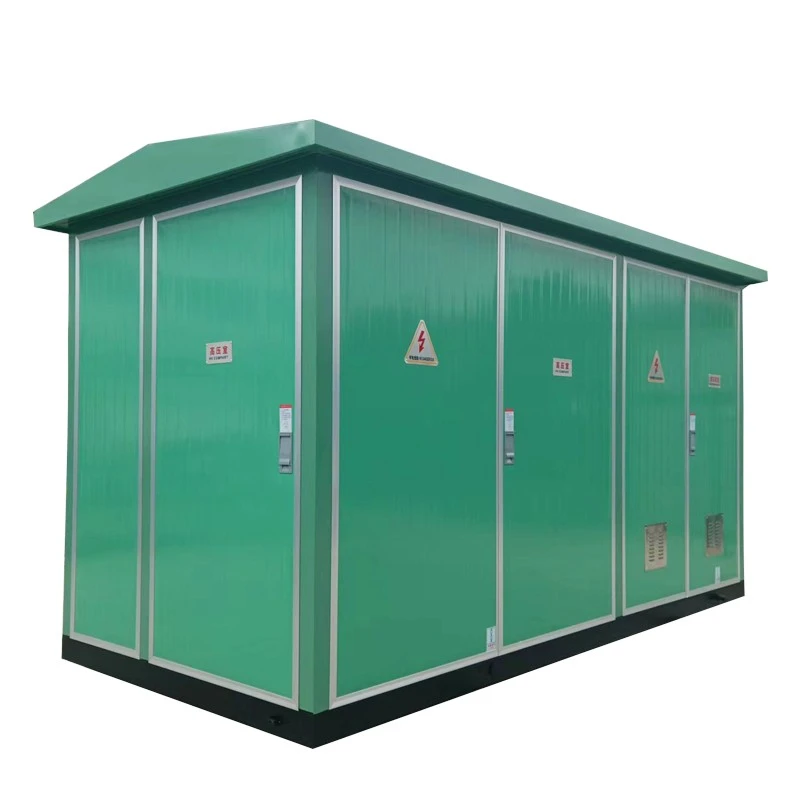

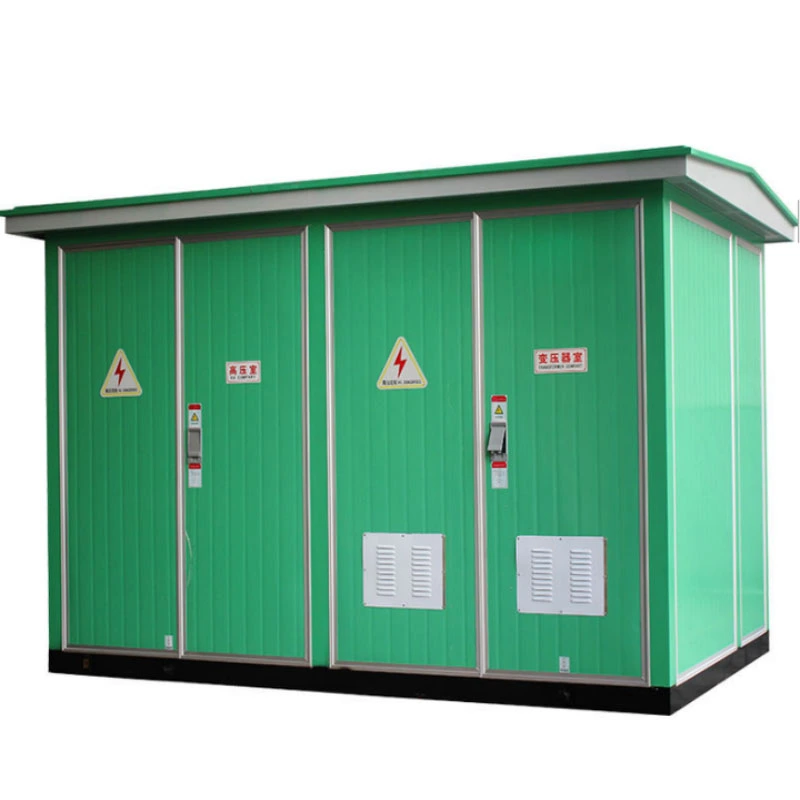

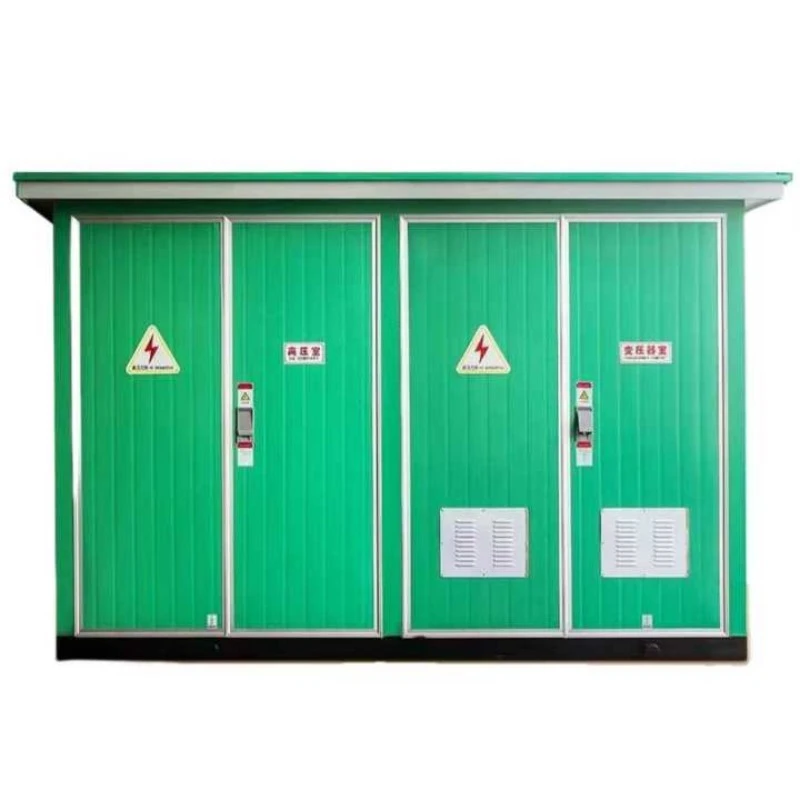

Έξυπνος Προκατασκευασμένος Υπαίθριος Υποσταθμός τύπου Box

Τι είναι αυτός ο εξοπλισμός;

Ο YB-24 Intelligent Prefabricated Outdoor Box-Type Substation είναι μια εργοστασιακά συναρμολογημένη, συμπαγής μονάδα διανομής ισχύος που ενσωματώνειδιακοπτών υψηλής τάσης, μετασχηματιστή ισχύος και εξοπλισμό διανομής χαμηλής τάσης σε ένα ενιαίο αδιάβροχο περίβλημα. Ανήκει στην οικογένεια των προκατασκευασμένων υποσταθμών, γνωστών και ως «συμπαγείς υποσταθμοί» ή «συσκευασμένοι υποσταθμοί».

Ανάλυση κωδικού μοντέλου:

YB — Προκατασκευασμένος Υποσταθμός τύπου Box

24 — Κώδικας σειράς σχεδίασης, που αντιπροσωπεύει έξυπνο έλεγχο και αρθρωτή διαμόρφωση

Τι κάνει;

Η βασική λειτουργία αυτού του εξοπλισμού είναι να λαμβάνει ηλεκτρική ενέργεια υψηλής τάσης (συνήθως 10kV ή 35kV), να τη μειώνει σε χαμηλή τάση (400V/380V) μέσω ενός ενσωματωμένου μετασχηματιστή και να τη διανέμει με ασφάλεια σε φορτία τελικού χρήστη όπως οικιακές κοινότητες, εμπορικές πλατείες, εργοστάσια φόρτισης ή EV.

Σε αντίθεση με τους παραδοσιακούς μη στρατιωτικούς υποσταθμούς, το YB-24 δεν απαιτεί επιτόπια συναρμολόγηση μεμονωμένων εξαρτημάτων. Είναι πλήρως προ-καλωδιωμένο, προ-δοκιμασμένο και αποστέλλεται ως ενιαία μονάδα. Χρησιμοποιεί μετασχηματιστή ξηρού τύπου χωρίς λάδι ή βιοδιασπώμενο με πλήρωση λαδιού (προαιρετικό) και βασίζεται σε φυσική ή εξαναγκασμένη ψύξη αέρα. Το έξυπνο σύστημα ελέγχου επιτρέπει την απομακρυσμένη λήψη δεδομένων, τον συναγερμό σφάλματος και την αυτόματη εναλλαγή, καθιστώντας το ιδανικό για εφαρμογές έξυπνου δικτύου.

Πλεονεκτήματα προϊόντος

Ο YB-24 Intelligent Prefabricated Outdoor Box-Type Substation προσφέρει σαφή πλεονεκτήματα έναντι των παραδοσιακών υποσταθμών:

1. Εξοικονόμηση χώρου & Γρήγορη εγκατάσταση

Καταλαμβάνει μόνο το 40% του αποτυπώματος ενός συμβατικού αστικού υποσταθμού

Μπορεί να τοποθετηθεί σε απλό τσιμεντένιο μαξιλάρι εντός 2-3 ημερών

Δεν χρειάζονται ξεχωριστά δωμάτια εξοπλισμού ή άξονες εξαερισμού

2. Υψηλή νοημοσύνη

Στάνταρ εξοπλισμένο με RTU (Remote Terminal Unit)

Υποστηρίζει επικοινωνία 4G/5G ή οπτικών ινών

Παρακολούθηση σε πραγματικό χρόνο της τάσης, του ρεύματος, του συντελεστή ισχύος, της θερμοκρασίας και της κατάστασης της πόρτας

Απομακρυσμένο ταξίδι/κλείσιμο και ρύθμιση παραμέτρων

3. Ασφάλεια & Προστασία Περιβάλλοντος

Προαιρετικός σχεδιασμός χωρίς λάδι (μετασχηματιστής ξηρού τύπου)

Ανθεκτικό στο τόξο διαμέρισμα υψηλής τάσης

Η βαθμολογία προστασίας IP54 αποτρέπει την είσοδο σκόνης και νερού

Είσοδος καλωδίου από το κάτω μέρος, εξαλείφοντας τα εκτεθειμένα ηλεκτροφόρα μέρη

4. Οικονομικός Κύκλος Ζωής

30–40% χαμηλότερη αρχική επένδυση από τους αστικούς υποσταθμούς

Μείωση 60% στις δαπάνες πολιτικού μηχανικού

Χαμηλότερο κόστος συντήρησης λόγω αντικατάστασης αρθρωτών εξαρτημάτων

5. Προσαρμοστικότητα σε Σκληρά Περιβάλλοντα

Εύρος θερμοκρασίας λειτουργίας: -25°C έως +55°C

Αντιδιαβρωτική επίστρωση για παραθαλάσσιες ή βιομηχανικές περιοχές

Εσωτερικό σύστημα θέρμανσης προαιρετικό για ψυχρές περιοχές

Χαρακτηριστικό προϊόντος

Εφαρμογή προϊόντος

Ο YB-24 Intelligent Prefabricated Outdoor Box-Type Substation είναι κατάλληλος για ένα ευρύ φάσμα σεναρίων όπου απαιτείται γρήγορη ανάπτυξη, μικρό αποτύπωμα και έξυπνη λειτουργία.

Στοιχεία Παραγωγής

1. Κατασκευή περιβλημάτων

Διάτρηση, κάμψη και συγκόλληση CNC για υψηλή ακρίβεια

Βαφή πούδρας διπλής στρώσης (αστάρι πλούσιο σε ψευδάργυρο + τελική επίστρωση πολυεστέρα) ≥80μm

Δοκιμή ψεκασμού αλατιού ≥500 ώρες

Οροφή με κλίση 5° για αποφυγή συγκέντρωσης νερού

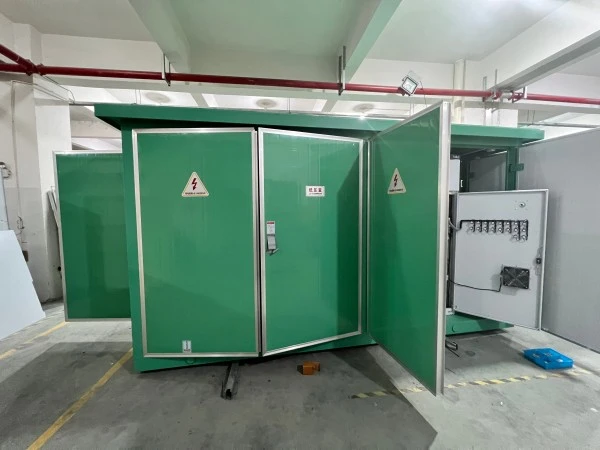

2. Εσωτερική διάταξη

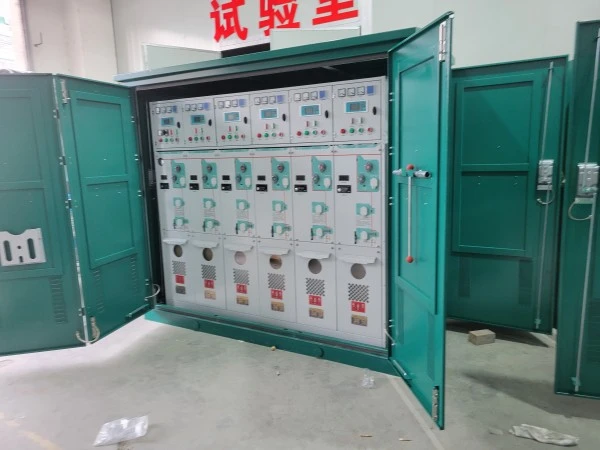

Διαμέρισμα HV: κύρια μονάδα δακτυλίου SF6 ή διακόπτης διακοπής φορτίου, αλεξικέραυνος, ασφάλεια υψηλής τάσης

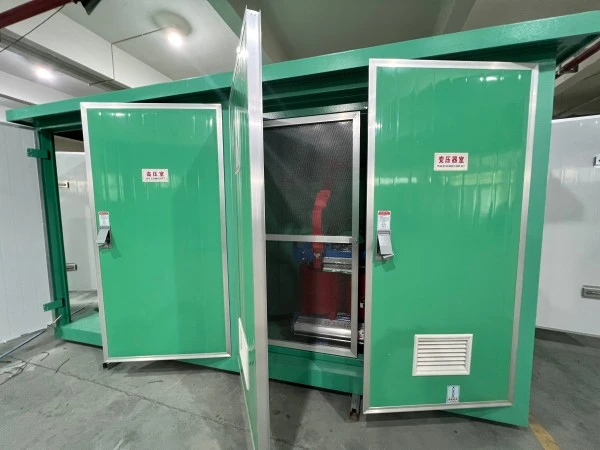

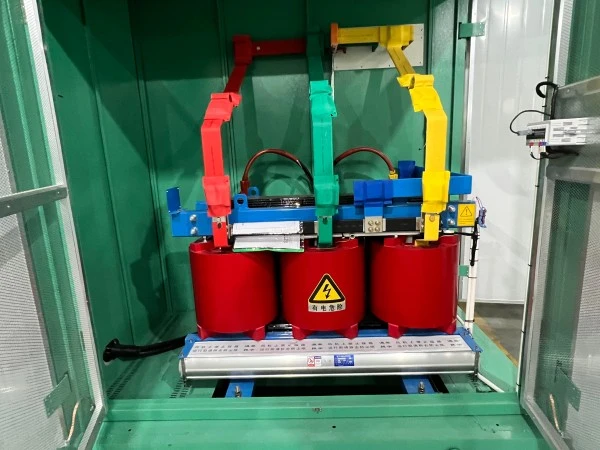

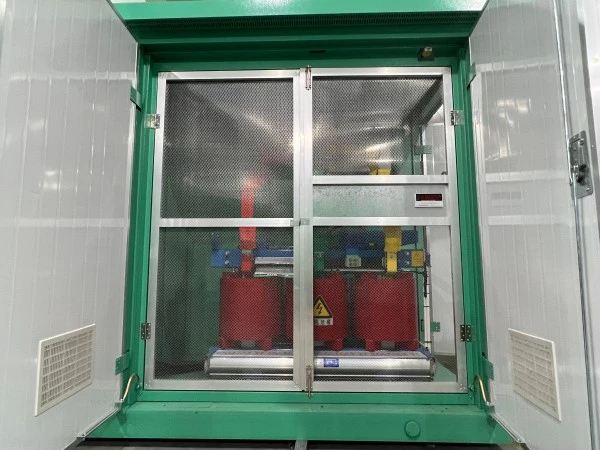

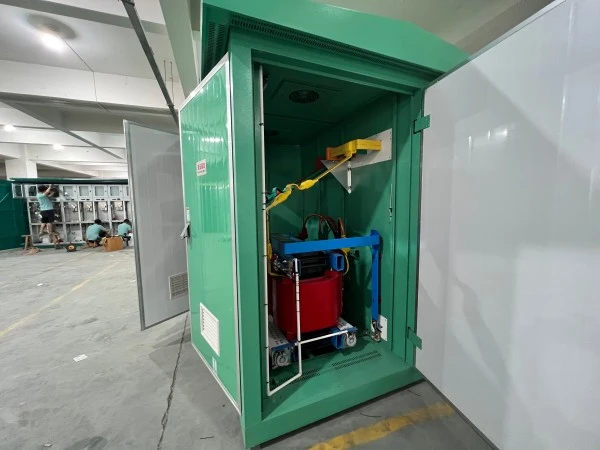

Θήκη μετασχηματιστή: Μετασχηματιστής τοποθετημένος σε κυλίνδρους, αφαιρούμενο μπροστινό πάνελ για εύκολη συντήρηση

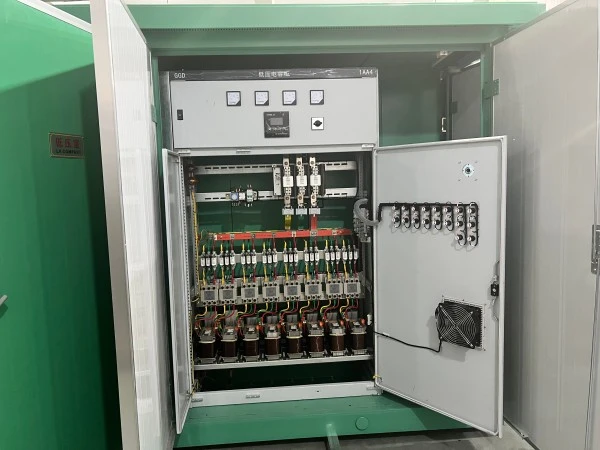

Διαμέρισμα LV: Κύριος διακόπτης, διακόπτες διακλάδωσης, αυτόματη συστοιχία πυκνωτών, έξυπνο τερματικό παρακολούθησης

Όλα τα διαμερίσματα χωρίζονται με πυρίμαχα μεταλλικά χωρίσματα (Κλάση Α)

3. Στοιχεία ευφυούς συστήματος

Παρακολούθηση θερμοκρασίας: Αισθητήρες PT100 στις περιελίξεις του μετασχηματιστή και στο εσωτερικό του περιβλήματος

Κατάσταση πόρτας: Μαγνητικός διακόπτης επαφής με συναγερμό σε σύννεφο

Μέτρηση ενέργειας: Αμφίδρομος μετρητής κλάσης 1 ή 0,5S

Τηλεχειριστήριο: Υποστηρίζει IEC 60870-5-101/104, DNP3.0

Τοπικός έλεγχος: HMI με προστασία κωδικού πρόσβασης με καταγραφή συμβάντων

4. Είσοδος & Γείωση καλωδίου

Είσοδος καλωδίου κάτω με λαστιχένια δόντια (διατηρείται η βαθμολογία IP54)

Αποκλειστική χάλκινη ράβδος γείωσης (40×4mm) σε όλα τα διαμερίσματα

Αντίσταση γείωσης ≤4Ω

5. Ποιοτικός έλεγχος πριν από την παράδοση

Δοκιμή αντοχής τάσης συχνότητας ισχύος (35 kV για την πλευρά HV, 2,5 kV για την πλευρά LV)

Δοκιμή αναλογίας στροφών μετασχηματιστή και απώλειας χωρίς φορτίο

Έξυπνη δοκιμή επικοινωνίας συστήματος (30 λεπτά συνεχόμενο ping)

Δοκιμή βροχής (προσομοίωση 10 mm/min για 1 ώρα)

Συσκευασία & εξυπηρέτηση μετά την πώληση

Συσκευασία

Ολόκληρη η μονάδα τυλιγμένη σε ελαστική μεμβράνη + γωνίες από κυματοειδές χαρτόνι

Ξύλινη βάση παλέτας με υποδοχές περονοφόρου

Σακούλες αποξηραντικού μέσα στο περίβλημα για την αποφυγή υγρασίας κατά την αποστολή

Όλα τα εξωτερικά ανοίγματα σφραγίζονται με αδιάβροχη ταινία

Δέσμευση εξυπηρέτησης μετά την πώληση

Περίοδος εγγύησης: 12 μήνες από την ημερομηνία αποστολής (με δυνατότητα επέκτασης σε 24 ή 36 μήνες με σύμβαση επί πληρωμή)

Συχνές Ερωτήσεις (FAQ)

Ε1: Είναι ο YB-24 Intelligent Prefabricated Outdoor Box-Type Substation κατάλληλος για παράκτιες περιοχές με υψηλή αλατότητα;

Α: Ναι. Το τυπικό περίβλημα χρησιμοποιεί αντιδιαβρωτική επίστρωση πούδρας με πάχος ≥80μm και περνά από δοκιμή ψεκασμού αλατιού 500 ωρών. Για εξαιρετικά διαβρωτικά περιβάλλοντα (π.χ. λιμάνια, χημικά εργοστάσια), προσφέρουμε περιβλήματα από ανοξείδωτο χάλυβα 304/316 και πρόσθετη επίστρωση σε εσωτερικές ράβδους.

Ε2: Μπορεί να αντικατασταθεί ο μετασχηματιστής χωρίς να αντικατασταθεί ολόκληρος ο υποσταθμός;

Α: Ναι. Το διαμέρισμα του μετασχηματιστή έχει σχεδιαστεί με αφαιρούμενα πλαϊνά πάνελ και ράγες κυλίνδρων. Ο μετασχηματιστής μπορεί να τραβηχτεί έξω από το μπροστινό ή το πλάι και μπορεί να τοποθετηθεί μια μονάδα αντικατάστασης χωρίς να διαταραχθούν τα διαμερίσματα HV ή LV. Αυτή η αρθρωτότητα είναι ένα βασικό χαρακτηριστικό του σχεδιασμού YB-24.

Ε3: Το έξυπνο σύστημα υποστηρίζει σύνδεση με σύστημα SCADA τρίτου κατασκευαστή;

Α: Ναι. Ο τυπικός ελεγκτής υποστηρίζει Modbus RTU μέσω RS485 και Modbus TCP μέσω Ethernet. Μπορεί επίσης να ρυθμιστεί για πρωτόκολλα IEC 60870-5-101/104 ή DNP3.0. Παρέχουμε έναν πλήρη χάρτη μητρώου για την ενοποίηση του συστήματος.

Ε4: Επιτρέπεται η τοποθέτηση του YB-24 κοντά σε κτίρια κατοικιών όσον αφορά τα όρια θορύβου;

Α: Ναι. Με μετασχηματιστή ξηρού τύπου, το επίπεδο θορύβου είναι ≤55dB στο 1 μέτρο, το οποίο πληροί τα όρια κατοικίας. Για μετασχηματιστές βυθισμένους στο λάδι, προσθέτουμε επιθέματα απόσβεσης κραδασμών και ένα ακουστικό περίβλημα μέσα στο διαμέρισμα του μετασχηματιστή, μειώνοντας το θόρυβο σε ≤48dB.

Ε5: Ποιος είναι ο τυπικός χρόνος παράδοσης;

Α: Για τυπικές διαμορφώσεις (800kVA ή κάτω, IP54, περίβλημα από χάλυβα, με κύρια μονάδα δακτυλίου), η παράδοση είναι 15---20 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας. Τα προσαρμοσμένα έργα (ανοξείδωτο χάλυβα, ειδικό χρώμα, επιπλέον ύψος για είσοδο εναέριας γραμμής) απαιτούν 25---30 εργάσιμες ημέρες.

Ε6: Ποιοι τύποι μετασχηματιστών είναι διαθέσιμοι για το YB-24;

Α: Το YB-24 μπορεί να διαμορφωθεί μεμετασχηματιστές βυθισμένοι σε λάδιόπως μετασχηματιστές ξηρού τύπου S13/S20 ή εποξειδικής ρητίνης, όπως SCB13/SCB14, ανάλογα με τις απαιτήσεις του έργου, το περιβάλλον εγκατάστασης, τις απαιτήσεις πυρασφάλειας και τα τοπικά πρότυπα.
