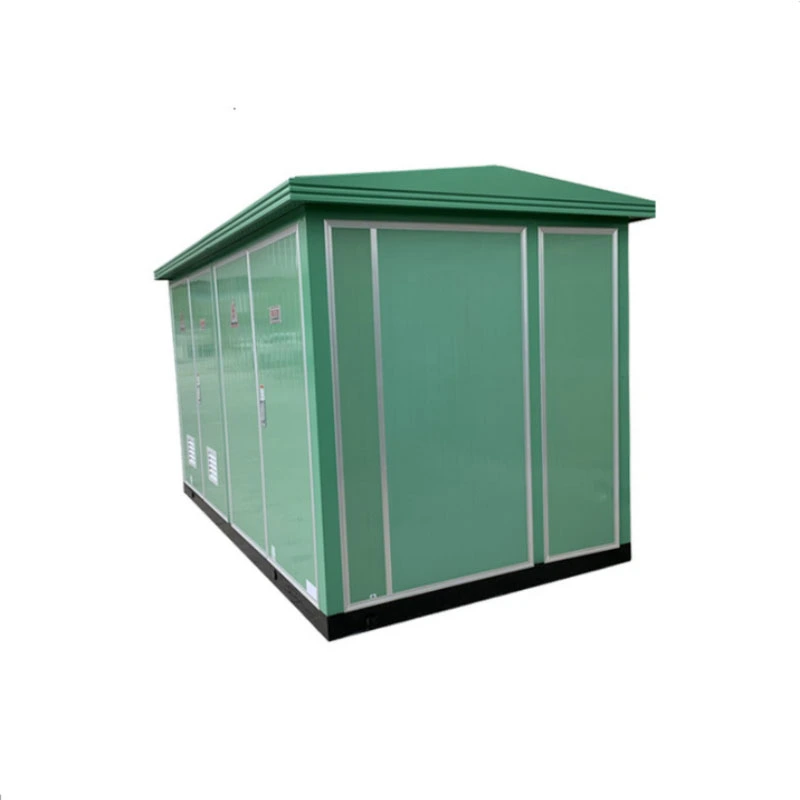

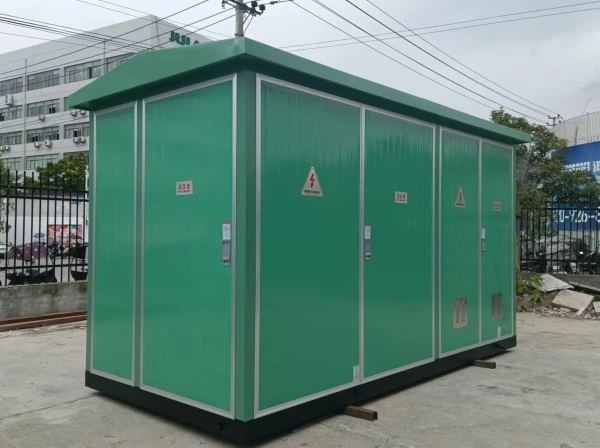

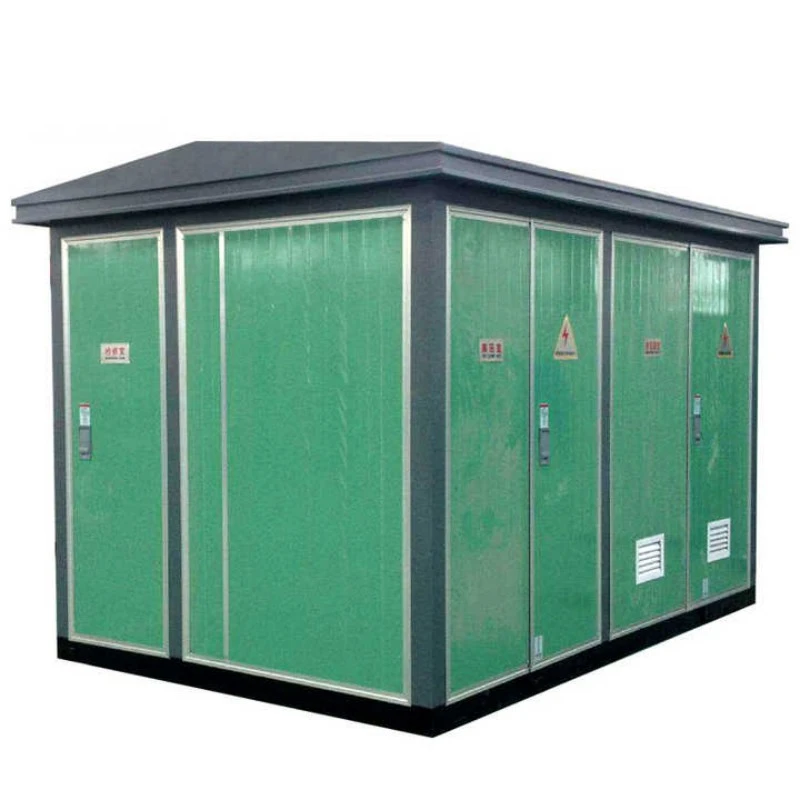

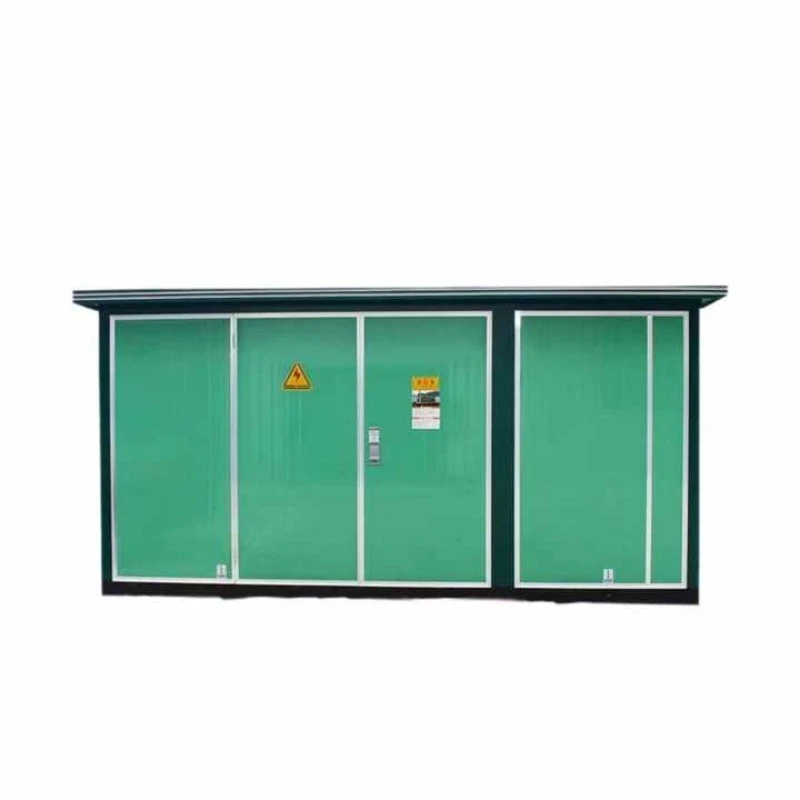

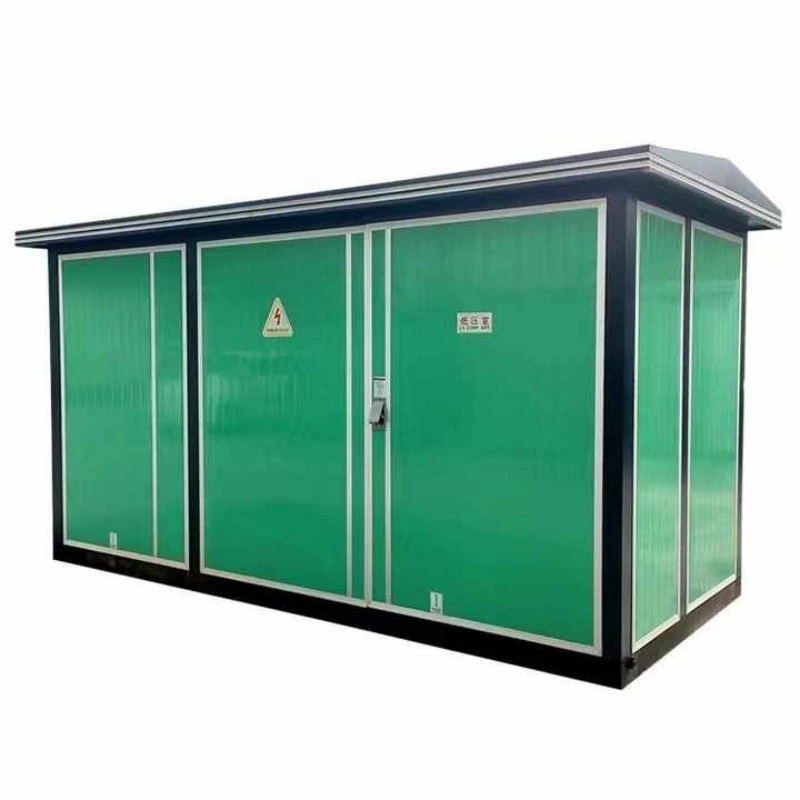

Αιολική Ενέργεια Συσκευασμένος Υποσταθμός Ευρωπαϊκού Τύπου

Το Wind power Packaged European type Substation είναι μια εργοστασιακά συναρμολογημένη, συμπαγής μονάδα μετατροπής ισχύος ειδικά σχεδιασμένη για να συλλέγει ηλεκτρική ενέργεια μέσης τάσης από μία ή πολλές ανεμογεννήτριες, να την κατεβάζει (ή να την ανεβάζει) σε επίπεδα συμβατά με το δίκτυο και να προστατεύει τόσο τον στρόβιλο όσο και το δίκτυο κοινής ωφέλειας από ηλεκτρικά σφάλματα.

Σε αντίθεση με τους υποσταθμούς generic box, αυτή η μονάδα έχει κατασκευαστεί ειδικά για τις μοναδικές απαιτήσεις της αιολικής παραγωγής:

● Υψηλή ανοχή κραδασμών: Ενισχυμένοι εσωτερικοί ζυγοί και εξοπλισμός κατά της χαλάρωσης.

● Κατάλυμα αιώρησης ευρείας τάσης: Αντιμετωπίζει διακυμάνσεις εξόδου από 400 V (ακροδέκτης στροβίλου) έως 35 kV (δίκτυο συλλογής).

● Έτοιμη η απομακρυσμένη παρακολούθηση: Ενσωματωμένες θύρες SCADA για δωμάτια ελέγχου στροβίλων.

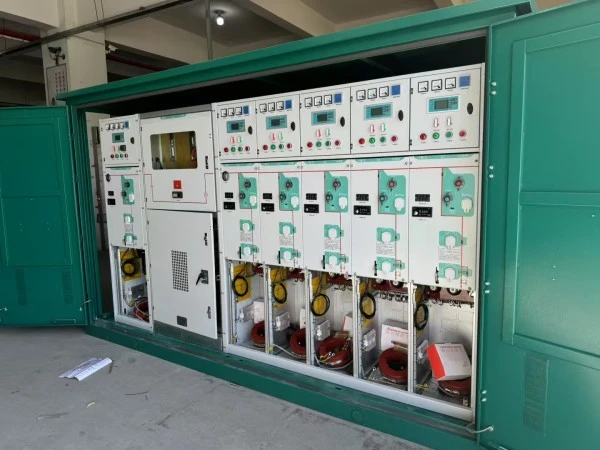

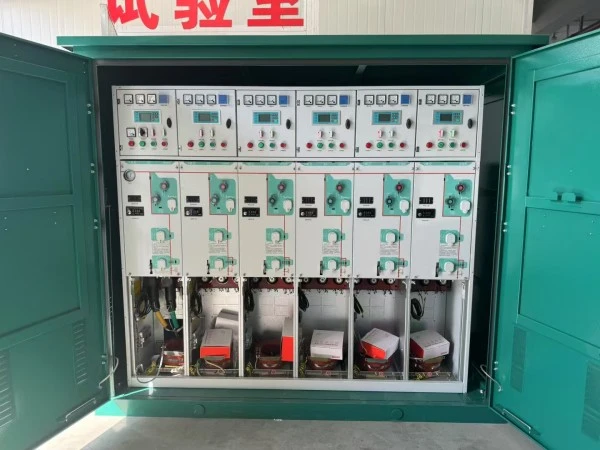

Από φυσικής πλευράς, ο υποσταθμός ευρωπαϊκού τύπου Wind power Packaged διατηρεί την κλασική ευρωπαϊκή αρχιτεκτονική τριών διαμερισμάτων (πλευρά HV, μετασχηματιστής, πλευρά LV) αλλά προσθέτει χαρακτηριστικά ειδικά για τον άνεμο: ειδικό ρελέ προστασίας διεπαφής, ακροδέκτες αρμονικού φιλτραρίσματος και αδιάβροχο περίβλημα για παράκτιο ψεκασμό αλατιού.

Τι μπορεί να κάνει;

Κύρια λειτουργία: Λειτουργεί ως η ηλεκτρική διεπαφή μεταξύ μιας γεννήτριας ανεμογεννήτριας και του δικτύου συλλογής μέσης τάσης.

Τέσσερις βασικές θέσεις εργασίας:

1. Μετασχηματισμός τάσης:Μετατρέπει την τάση εξόδου του στροβίλου (συνήθως 690 V) σε τάση δικτύου συλλογής (10kV–35kV) χρησιμοποιώντας έναν μετασχηματιστή ανόδου που βρίσκεται μέσα στη μονάδα.

2. Απομόνωση σφάλματος:Αποσυνδέει αυτόματα τον στρόβιλο εάν οι παράμετροι του δικτύου (τάση, συχνότητα) εκτοπίζονται εκτός των επιτρεπτών ορίων, προστατεύοντας και τα δύο στοιχεία.

3. Κλιματισμός ποιότητας ισχύος:Παρέχει γείωση, απαγωγείς υπερτάσεων και σημεία φιλτραρίσματος για τον μετριασμό των αρμονικών που δημιουργούνται από κινητήρες μεταβλητής συχνότητας μέσα στον στρόβιλο.

4. Μέτρηση και παρακολούθηση ενέργειας:Στεγάζει CT και PT βαθμού κοινής ωφέλειας για μέτρηση τιμολογίων τροφοδοσίας και απομακρυσμένη παρακολούθηση απόδοσης.

Επειδή ο υποσταθμός ευρωπαϊκού τύπου Wind power Packaged έρχεται πλήρως προ-καλωδιωμένος και δοκιμασμένος, οι προγραμματιστές αιολικών πάρκων αποφεύγουν μήνες ηλεκτρικής συναρμολόγησης επί τόπου. Μία μονάδα εξυπηρετεί είτε έναν μεγάλο στρόβιλο (2MW–6MW) είτε ένα μικρό σύμπλεγμα μικρότερων στροβίλων σε διαμόρφωση "αλυσίδας μαργαρίτας".

Παράμετρος προϊόντος

Ακολουθούν οι τυπικές τεχνικές προδιαγραφές για τον υποσταθμό αιολικής ενέργειας συσκευασμένου ευρωπαϊκού τύπου από τη Lugao Power. Προσαρμοσμένες αξιολογήσεις διαθέσιμες κατόπιν αιτήματος.

Χαρακτηριστικό προϊόντος και εφαρμογή

Ε1: Τι κάνει τον υποσταθμό ευρωπαϊκού τύπου συσκευασμένου αιολικής ενέργειας να διαφέρει από έναν τυπικό ευρωπαϊκό υποσταθμό;

Α: Τρία χαρακτηριστικά ειδικά για τον άνεμο. Πρώτον, ο μετασχηματιστής μέσα σε έναν υποσταθμό ευρωπαϊκού τύπου συσκευασμένου αιολικής ενέργειας έχει σχεδιαστεί για αμφίδρομη ροή ισχύος και συχνές διακυμάνσεις τάσης—οι τουρμπίνες ανεβοκατεβαίνει συνεχώς. Δεύτερον, το διαμέρισμα LV περιλαμβάνει ένα ειδικό ρελέ προστασίας διασύνδεσης δικτύου που ενεργοποιείται εντός 100 ms εάν η τάση ή η συχνότητα του δικτύου μετατοπίζεται, όπως απαιτείται από τα πρότυπα διασύνδεσης του δικτύου (π.χ., IEEE 1547, IEC 61727). Τρίτον, ολόκληρο το περίβλημα χρησιμοποιεί αντικραδασμικές βάσεις σε όλες τις ηλεκτρικές επαφές. Οι τυπικές μονάδες θα έβλεπαν τη χαλάρωση της βίδας μετά από έξι μήνες κοντά σε έναν στρόβιλο.

Ε2: Πώς χειρίζεται αυτή η μονάδα κεραυνούς που συνηθίζονται σε ανοιχτά αιολικά πάρκα;

A: Κάθε υποσταθμός ευρωπαϊκού τύπου συσκευασμένου αιολικής ενέργειας είναι εξοπλισμένος με απαγωγείς υπερτάσεων Τύπου 1+2 και στις δύο πλευρές HV και LV (χωρητικότητα εκκένωσης 25 kA ανά πόλο). Επιπλέον, η δεξαμενή του μετασχηματιστή διαθέτει ωτίδα άμεσης γείωσης μεγέθους 120 mm² χάλκινου καλωδίου. Στην εργοστασιακή μας δοκιμή, προσομοιώνουμε κεραυνούς 10/350μs έως και 100kA χωρίς εσωτερικό flashover.

Ε3: Μπορεί αυτός ο υποσταθμός να χρησιμοποιηθεί τόσο για χερσαία όσο και για υπεράκτια αιολική ενέργεια;

Α: Στην ξηρά — απολύτως. Για offshore, προσφέρουμε μια αναβαθμισμένη έκδοση που ονομάζεται "Offshore Package". Ο τυπικός Υποσταθμός Αιολικής Ενέργειας Συσκευασμένος Ευρωπαϊκού τύπου έχει βαθμολογία IP54, κατάλληλος για χερσαίες παράκτιες ζώνες. Για υπεράκτια (σε βάση τουρμπίνας ή βάση χιτώνων), αναβαθμίζουμε σε IP66, χρησιμοποιούμε επίστρωση ναυτικής ποιότητας C5-M (πάχους άνω των 400μm) και αντικαθιστούμε όλα τα τυπικά μπουλόνια από χάλυβα με ανοξείδωτο χάλυβα 316L. Το λάδι μετασχηματιστή αντικαθίσταται με φυσικό εστέρα (βιοαποικοδομήσιμο) για να πληροί τους περιβαλλοντικούς κανονισμούς.

Ε4: Ποια είναι τα πιο συνηθισμένα σενάρια εφαρμογής για αυτήν τη μονάδα;

Α: Τέσσερις κύριες εφαρμογές:

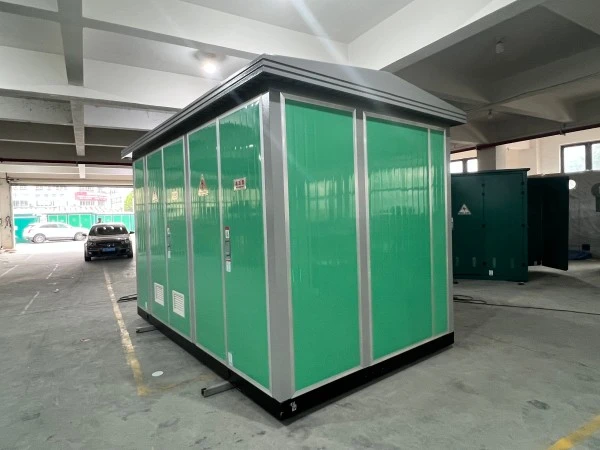

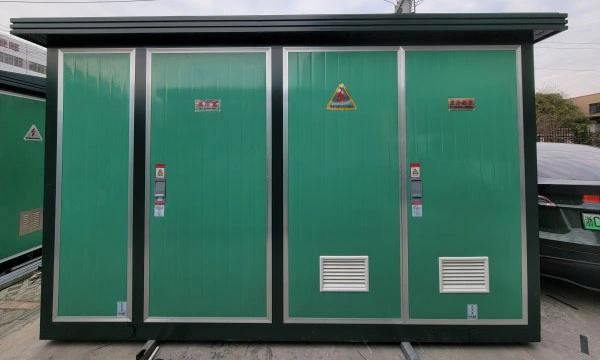

Στοιχεία Παραγωγής

Πώς η Lugao Power δημιουργεί έναν καλύτερο υποσταθμό ευρωπαϊκού τύπου συσκευασμένου από αιολική ενέργεια

Λεπτομέρεια 1: Αντικραδασμική Μηχανική

Οι περισσότερες βλάβες υποσταθμών σε αιολικά πάρκα προέρχονται από χαλασμένες συνδέσεις από σταθερή ταλάντωση στροβίλου (0,5–2 Hz). Η λύση μας: κάθε σύνδεση ζυγού χρησιμοποιεί δισκοειδή ελατήρια Belleville κάτω από την κεφαλή του μπουλονιού, διατηρώντας τη δύναμη σύσφιξης ακόμη και όταν τα εξαρτήματα δονούνται. Τα μπλοκ ακροδεκτών είναι τύπου σφιγκτήρα κλωβού (όχι βιδωτό σφιγκτήρα). Οι εσωτερικοί δεσμοί καλωδίων αντικαθίστανται με ιμάντες ασφάλισης από ανοξείδωτο χάλυβα. Αποτέλεσμα: μετά από 5.000 ώρες προσομοιωμένης δόνησης (2 g, σάρωση 5–200 Hz), η διατήρηση της ροπής παραμένει >90% της αρχικής τιμής.

Λεπτομέρεια 2: Σχεδιασμός μετασχηματιστή για κύκλο λειτουργίας ανέμου

Οι τυπικοί μετασχηματιστές διανομής βλέπουν σταθερά φορτία. Οι μετασχηματιστές ανέμου βλέπουν γρήγορες εναλλαγές από 0% έως 110% σε λιγότερο από 10 δευτερόλεπτα. ΜαςΑιολική ενέργεια Συσκευασμένος Υποσταθμός Ευρωπαϊκού τύπουχρησιμοποιεί πυρήνα υψηλής αντοχής βραχυκυκλώματος με αξονική πίεση σύσφιξης 4,5 MPa (έναντι βιομηχανικού προτύπου 2,5 MPa). Τα τυλίγματα είναι αγωγοί συνεχούς μετατόπισης (CTC) αντί πολλαπλών παράλληλων κλώνων, εξαλείφοντας τις απώλειες ρεύματος κυκλοφορίας κατά τη διάρκεια μη ισορροπημένων φορτίων. Προσθέτουμε επίσης αισθητήρες θερμοκρασίας οπτικών ινών που είναι ενσωματωμένοι απευθείας στην περιέλιξη LV —όχι μόνο θερμόμετρα κορυφής λαδιού— δίνοντας δεδομένα hotspot σε πραγματικό χρόνο στον ελεγκτή του στροβίλου.

Λεπτομέρεια 3: Προστασία από τη διάβρωση πέρα ​​από τη βαφή

Τα αιολικά πάρκα βρίσκονται σε περιβάλλοντα κλάσης C3 (ενδοχώρα) έως C5-M (υπεράκτια). Η τυπική επίστρωση πούδρας αποτυγχάνει στα κομμένα άκρα. Η διαδικασία μας:

1. Σφράγιση άκρων: Κάθε κομμένη με λέιζερ άκρο λαμβάνει μια χάντρα εποξειδικού σφραγιστικού άκρων πριν τη βαφή.

2. Πλούσιο σε ψευδάργυρο αστάρι: 80μm εποξειδικού ασταριού σκόνης ψευδαργύρου 95% (προστασία θυσίας).

3. Ενδιάμεση στρώση: 100μm εποξειδικής υψηλής κατασκευής.

4. Επικάλυψη: 80μm πολυουρεθάνης (RAL 7035 ανοιχτό γκρι, ή custom).

Ολικό DFT (πάχος ξηρού φιλμ) = 260μm ελάχιστο. Ψεκασμός αλατιού που δοκιμάστηκε για 1.500 ώρες χωρίς ερπυσμό (ASTM B117).

Το πλεονέκτημά μας έναντι των ανταγωνιστών

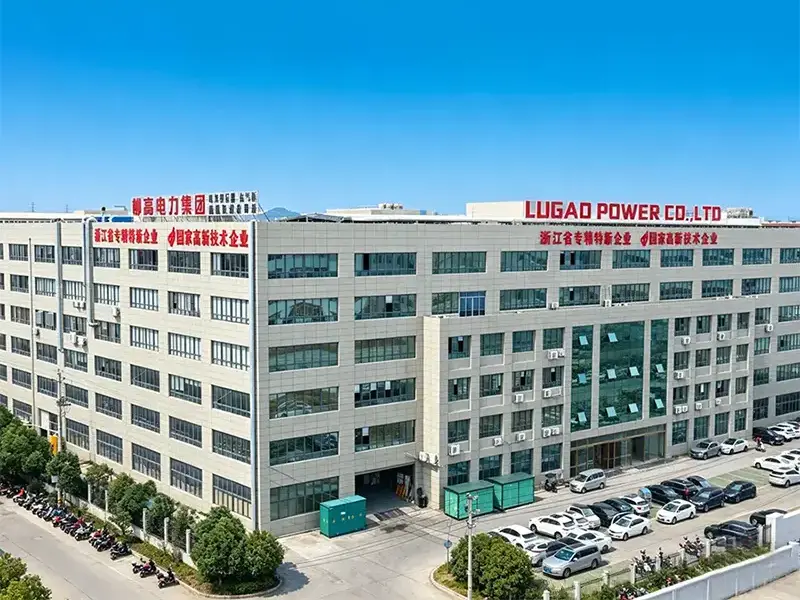

Γιατί να επιλέξετε το Lugao Power για υποσταθμούς αιολικής ενέργειας;

10+ χρόνια κατασκευής εξοπλισμού ισχύος

Αποκλειστική ομάδα μηχανικών μετασχηματιστών και διακοπτών MV

Λύσεις Υποσταθμών Αιολικής Ενέργειας από 1MVA έως 8MVA

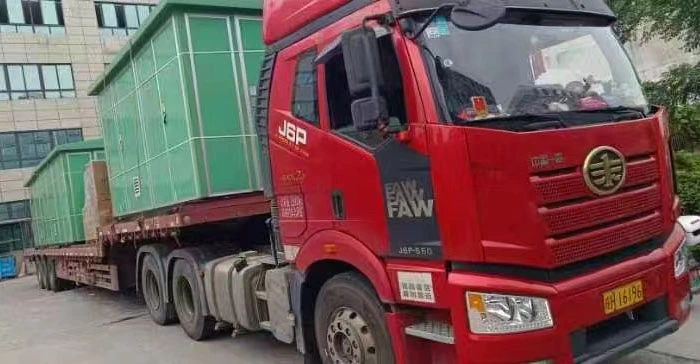

Εργοστασιακή δοκιμή πριν από την αποστολή

Προσαρμοσμένα σχέδια για χερσαία και παράκτια αιολικά έργα

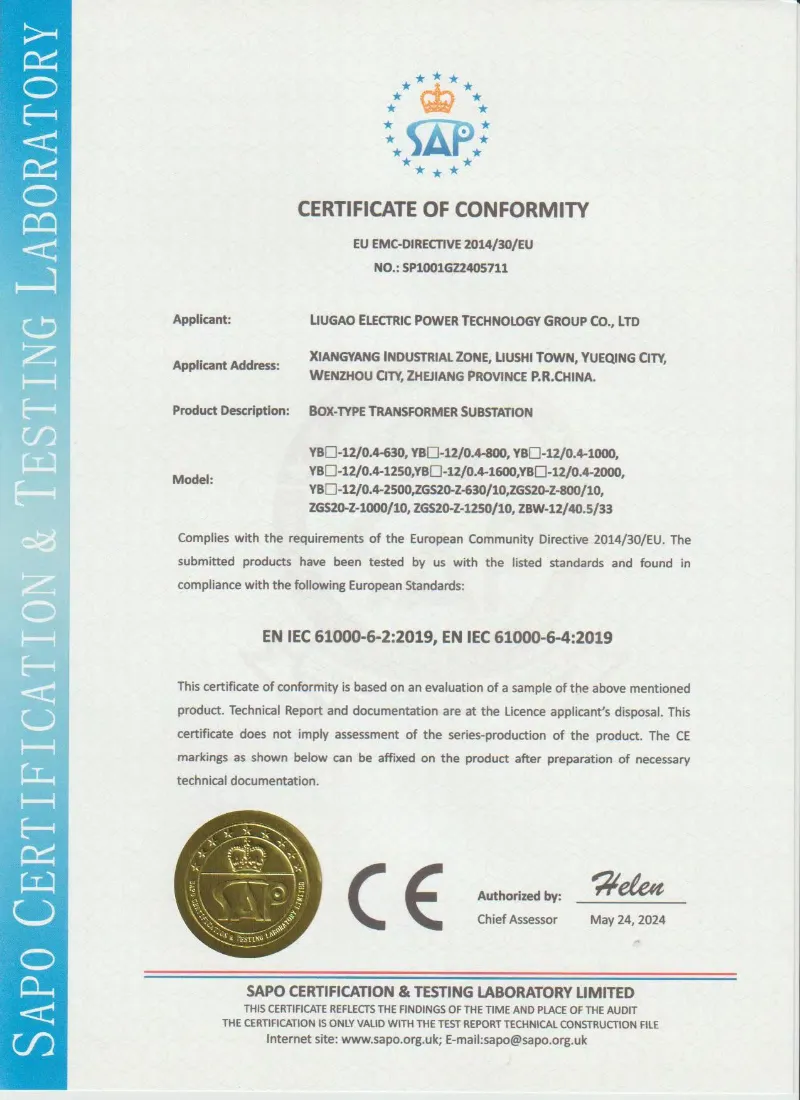

Κατασκευή και δοκιμή συμβατό με IEC
