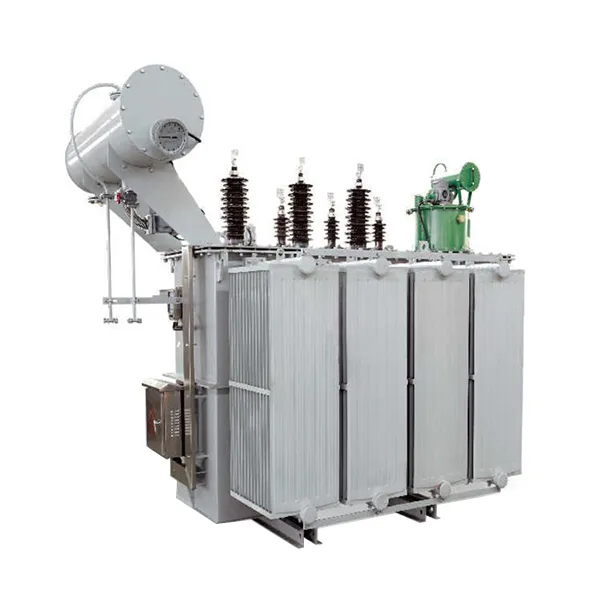

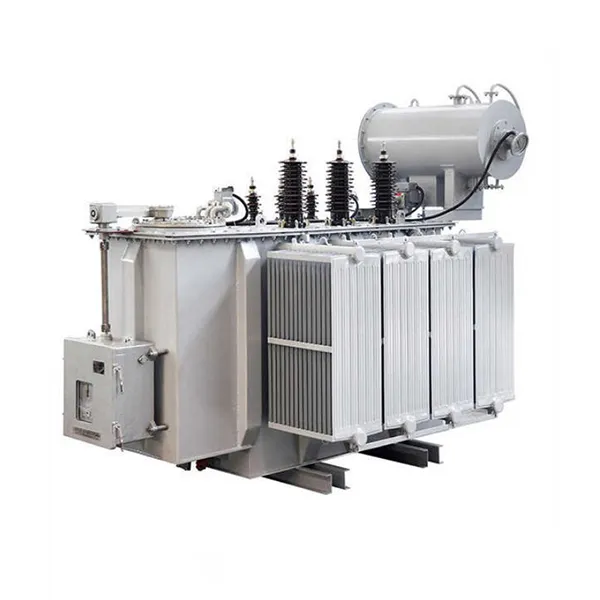

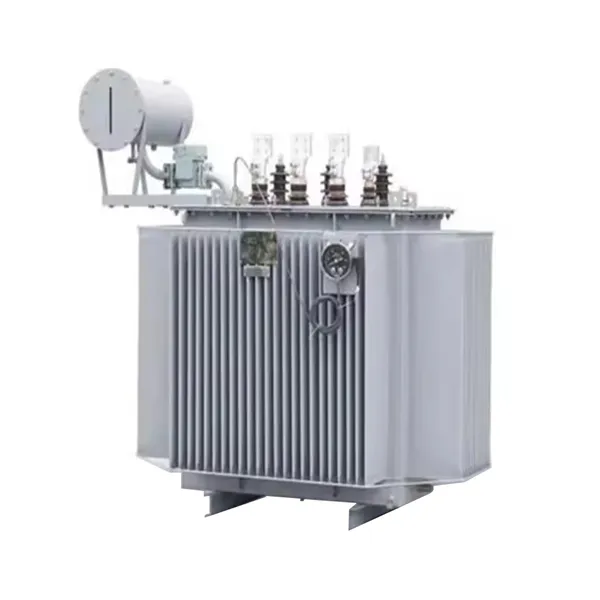

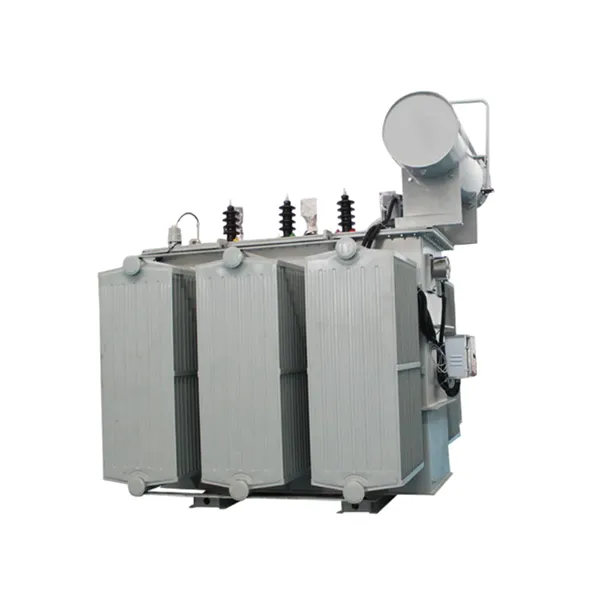

Μετασχηματιστής εξωτερικού χώρου υψηλής τάσης 500kva βυθισμένου σε λάδι

Αυτός ο τριφασικός εξωτερικός μετασχηματιστής υψηλής τάσης βυθισμένος στο λάδι, με ονομαστική ισχύ 500 kVA, έχει σχεδιαστεί για να μειώνει τις υψηλές τάσεις όπως 10 kV ή 35 kV σε χαμηλά επίπεδα τάσης όπως 0,4 kV, καθιστώντας τον ιδανικό για τερματικά συστήματα διανομής. Ο μετασχηματιστής διαθέτει έναν πυρήνα κατασκευασμένο από υψηλής διαπερατότητας ψυχρής έλασης προσανατολισμένο σε κόκκους χάλυβα πυριτίου με βαθμιδωτή σχεδίαση άρθρωσης, που μειώνει αποτελεσματικά την υστέρηση και τις απώλειες δινορευμάτων. Οι τιμές απωλειών χωρίς φορτίο υπερβαίνουν σημαντικά τα εθνικά πρότυπα.

Τόσο τα τυλίγματα υψηλής όσο και χαμηλής τάσης κατασκευάζονται από αγωγούς χαλκού χωρίς οξυγόνο. Η περιέλιξη χαμηλής τάσης υιοθετεί μια διαμόρφωση με περιέλιξη φύλλου με διαμήκεις αγωγούς λαδιού, βελτιώνοντας σημαντικά τη μηχανική αντοχή και την ικανότητα αντοχής σε βραχυκύκλωμα. Ο πλήρως σφραγισμένος σχεδιασμός κυματοειδούς δοχείου παρέχει εξαιρετική απαγωγή θερμότητας ενώ αντισταθμίζει αυτόματα τις αλλαγές όγκου λαδιού. Αυτός ο σχεδιασμός εμποδίζει την επαφή μεταξύ του μονωτικού λαδιού και του αέρα του περιβάλλοντος, εξαλείφοντας την οξείδωση του λαδιού και την είσοδο υγρασίας, παρατείνοντας έτσι τη διάρκεια ζωής.

Ο βυθισμένος στο λάδι μετασχηματιστής υποστηρίζει πολλαπλά εύρη κρουσμάτων (±5%, ±2×2,5%) για την αντιμετώπιση των διακυμάνσεων της τάσης του δικτύου. Η συμπαγής, στιβαρή κατασκευή του ταιριάζει σε πόλο, πλατφόρμα ή εξωτερικές εγκαταστάσεις σε επίπεδο εδάφους, διασφαλίζοντας αξιόπιστη απόδοση σε διαφορετικές κλιματικές συνθήκες.

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικό προϊόντος και εφαρμογή

Βασικά Χαρακτηριστικά

Υψηλή ενεργειακή απόδοση: Χρησιμοποιεί χάλυβα πυριτίου υψηλής διαπερατότητας και βελτιστοποιημένη δομή πυρήνα, μειώνοντας την απώλεια χωρίς φορτίο πάνω από 15% σε σύγκριση με τα συμβατικά προϊόντα, παρέχοντας μετρήσιμη εξοικονόμηση ενέργειας κατά τη διάρκεια ζωής του εξοπλισμού.

Πλήρως σφραγισμένη κατασκευή: Ο σχεδιασμός του κυματοειδούς δοχείου εξαλείφει την ανάγκη για συντηρητή, αποτρέποντας την οξείδωση του λαδιού και την απορρόφηση υγρασίας, επιτρέποντας λειτουργία χωρίς συντήρηση.

Ανώτερη αντίσταση στις καιρικές συνθήκες: Λειτουργεί αξιόπιστα σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από -25°C έως +40°C και σε υψόμετρα έως και 1000 μέτρα. Η προστασία IP54 εξασφαλίζει αντοχή στη σκόνη και τη βροχή.

Υψηλή ικανότητα αντοχής σε βραχυκύκλωμα: Οι περιελίξεις ενισχύονται μηχανικά με ένα στιβαρό σύστημα σύσφιξης, έχοντας περάσει δοκιμές κρούσης βραχυκυκλώματος για να διασφαλιστεί η ασφάλεια κατά τη διάρκεια σφαλμάτων δικτύου.

Ευέλικτη εγκατάσταση: Οι συμπαγείς διαστάσεις υποστηρίζουν εγκατάσταση σε στύλο, πλατφόρμα ή σε επίπεδο εδάφους, προσαρμοσμένη στους περιορισμούς τόσο των αστικών όσο και των αγροτικών περιοχών.

Κύρια σενάρια εφαρμογής

Αστικά Δίκτυα Διανομής Ενέργειας: Κατάλληλο για κατοικημένες περιοχές, εμπορικές περιοχές και βιομηχανικά πάρκα όπου απαιτείται αξιόπιστη διανομή τερματικού.

Βιομηχανικές Εγκαταστάσεις: Παρέχει σταθερή ισχύ χαμηλής τάσης σε εργοστάσια παραγωγής, γραμμές επεξεργασίας και βαριά μηχανήματα, χειριζόμενος κυμαινόμενα φορτία με ευκολία.

Έργα Ανανεώσιμων Πηγών Ενέργειας: Χρησιμοποιείται ευρέως σε συστήματα παραγωγής φωτοβολταϊκών και αιολικής ενέργειας για εφαρμογές αναβάθμισης ή διανομής, με ισχυρή προσαρμοστικότητα σε εξωτερικά περιβάλλοντα.

Κατασκευή υποδομής: Αναπτύσσεται σε αεροδρόμια, συστήματα μετρό, νοσοκομεία και κέντρα δεδομένων όπου η υψηλή αξιοπιστία τροφοδοσίας είναι ζωτικής σημασίας.

Προσωρινό και τροφοδοτικό έκτακτης ανάγκης: Ο συμπαγής και μεταφερόμενος σχεδιασμός το καθιστά ιδανικό για προσωρινούς υποσταθμούς ή σενάρια επισκευής έκτακτης ανάγκης.

Στοιχεία Παραγωγής

Βασικό Υλικό και Διαδικασία Κατασκευής

Ο πυρήνας κατασκευάζεται με χρήση υψηλής διαπερατότητας ψυχρής έλασης προσανατολισμένου σε κόκκους χάλυβα πυριτίου με βαθμιδωτή σχεδίαση άρθρωσης 45°. Τα ελάσματα πυρήνα κόβονται με ακρίβεια και στοιβάζονται αυτόματα για να εξασφαλίσουν σφιχτές αρθρώσεις και ομοιόμορφες μαγνητικές διαδρομές. Ο πυρήνας είναι ασφαλώς συνδεδεμένος με ημίξηρη γυάλινη ταινία, ελαχιστοποιώντας τους κραδασμούς και τον θόρυβο, ενώ παράλληλα μειώνονται οι απώλειες χωρίς φορτίο.

Δομή περιελίξεων

Τόσο τα τυλίγματα υψηλής όσο και χαμηλής τάσης τυλίγονται με χρήση χάλκινων αγωγών χωρίς οξυγόνο, προσφέροντας υψηλή ηλεκτρική αγωγιμότητα και χαμηλές απώλειες αντίστασης. Η περιέλιξη χαμηλής τάσης υιοθετεί μια διαμόρφωση με τύλιγμα φύλλου με ομοιόμορφη μόνωση μεταξύ των στρωμάτων και διαμήκεις αγωγούς λαδιού, ενισχύοντας σημαντικά τη μηχανική αντοχή και την ικανότητα αντοχής σε βραχυκύκλωμα.

Σύστημα μόνωσης και ψύξης

Υψηλής ποιότητας ορυκτό μονωτικό λάδι χρησιμεύει τόσο ως διηλεκτρικό μέσο όσο και ως ψυκτικό, παρέχοντας εξαιρετική χημική σταθερότητα και διηλεκτρική αντοχή. Το σύστημα μόνωσης λαδιού χαρτιού υφίσταται αυστηρές διαδικασίες ξήρανσης και πλήρωσης λαδιού υπό κενό για την εξάλειψη της υπολειπόμενης υγρασίας και των φυσαλίδων αέρα, διασφαλίζοντας την τάση έναρξης μερικής εκφόρτισης πολύ πάνω από τις τυπικές απαιτήσεις.

Δεξαμενή και Στεγανοποιητική Δομή

Η δεξαμενή διαθέτει σχέδιο κυματοειδούς πάνελ που παρέχει τόσο απαγωγή θερμότητας όσο και αντιστάθμιση θερμικής διαστολής, εξαλείφοντας την ανάγκη για εξωτερικό συντηρητή. Η πλήρως σφραγισμένη δομή αποτρέπει την οξείδωση του λαδιού και την είσοδο υγρασίας, εξασφαλίζοντας λειτουργία χωρίς συντήρηση καθ' όλη τη διάρκεια ζωής του μετασχηματιστή. Μια βαλβίδα εκτόνωσης πίεσης και ένας μετρητής στάθμης λαδιού παρέχονται ως στάνταρ χαρακτηριστικά ασφαλείας.

Διασφάλιση Ποιότητας και Δοκιμών

Κάθε Μετασχηματιστής εξωτερικού χώρου υψηλής τάσης βυθισμένος σε λάδι υποβάλλεται σε εκτενείς δοκιμές ρουτίνας και τύπου πριν από την παράδοση, συμπεριλαμβανομένων μετρήσεων απώλειας χωρίς φορτίο και απώλειας φορτίου, δοκιμών σύνθετης αντίστασης βραχυκυκλώματος, δοκιμές αντοχής σε επαγόμενη υπέρταση, δοκιμές μερικής εκφόρτισης και δοκιμές κεραυνικής κρούσης. Όλοι οι βασικοί δείκτες απόδοσης υπερβαίνουν τις απαιτήσεις τόσο των εθνικών προτύπων όσο και των προδιαγραφών IEC, εξασφαλίζοντας μακροπρόθεσμη σταθερή λειτουργία υπό περίπλοκες συνθήκες πεδίου.

Q&A: Βασικές πληροφορίες προϊόντος

Ε1: Τι είναι ένας εξωτερικός μετασχηματιστής υψηλής τάσης βυθισμένος σε λάδι 500 kVA και πού χρησιμοποιείται;

Α: Αυτός ο μετασχηματιστής μειώνει τις υψηλές τάσεις όπως 10kV ή 35kV σε χαμηλά επίπεδα τάσης όπως 0,4kV, με χωρητικότητα 500kVA. Χρησιμοποιείται ευρέως σε αστικά δίκτυα διανομής, βιομηχανικά πάρκα, έργα ανανεώσιμων πηγών ενέργειας και εφαρμογές υποδομής όπου η υπαίθρια εγκατάσταση και η μακροπρόθεσμη αξιοπιστία είναι απαραίτητες.

Ε2: Τι κάνει αυτόν τον μετασχηματιστή ενεργειακά αποδοτικό;

Α: Η ενεργειακή απόδοση επιτυγχάνεται μέσω της χρήσης χάλυβα πυριτίου προσανατολισμένου σε κόκκους υψηλής διαπερατότητας και βελτιστοποιημένου σχεδιασμού αρμών πυρήνα. Αυτά τα χαρακτηριστικά μειώνουν τις απώλειες χωρίς φορτίο κατά περισσότερο από 15% σε σύγκριση με τα συμβατικά προϊόντα, οδηγώντας σε σημαντική εξοικονόμηση ηλεκτρικής ενέργειας κατά τη διάρκεια ζωής του μετασχηματιστή.

Ε3: Ποια είναι τα οφέλη της πλήρως σφραγισμένης κατασκευής;

Α: Η πλήρως σφραγισμένη κυματοειδής δεξαμενή εξαλείφει την ανάγκη για σύστημα συντήρησης και εξαερισμού. Αποτρέπει την επαφή του μονωτικού λιπαντικού με τον ατμοσφαιρικό αέρα, αποφεύγοντας την οξείδωση και την απορρόφηση υγρασίας. Αυτό μειώνει τις απαιτήσεις συντήρησης και παρατείνει τη διάρκεια ζωής τόσο του λαδιού όσο και του μετασχηματιστή.

Ε4: Πώς λειτουργεί αυτός ο μετασχηματιστής σε συνθήκες βραχυκυκλώματος;

Α: Ο εξωτερικός μετασχηματιστής υψηλής τάσης βυθισμένος σε λάδι 500 kVA έχει σχεδιαστεί με μηχανικά ενισχυμένη δομή περιέλιξης και στιβαρό σύστημα σύσφιξης. Έχει περάσει επιτυχώς δοκιμές πρόσκρουσης βραχυκυκλώματος σε εθνικά αναγνωρισμένα εργαστήρια δοκιμών, διασφαλίζοντας αξιόπιστη απόδοση και ασφάλεια κατά τη διάρκεια σφαλμάτων δικτύου.

Ε5: Τι εγγύηση και υποστήριξη μετά την πώληση παρέχεται;

Α: Προσφέρουμε 5ετή εγγύηση που καλύπτει κατασκευαστικά ελαττώματα υπό κανονική χρήση. Παρέχεται τεχνική υποστήριξη εφ' όρου ζωής και διαθεσιμότητα ανταλλακτικών. Σε περίπτωση αποτυχίας, απαντάμε εντός μίας ώρας από την ειδοποίηση και αποστέλλουμε το τεχνικό προσωπικό εντός 24 ωρών στο εσωτερικό. Ο μετασχηματιστής έχει σχεδιαστεί για διάρκεια ζωής όχι μικρότερη από 30 χρόνια.

Γιατί να επιλέξετε το Lugao Power;

Πιστοποίηση και Διασφάλιση Ποιότητας

Πιστοποιημένο κατά ISO 9001:2008 Σύστημα Διαχείρισης Ποιότητας

Σήμανση CE

Πληκτρολογήστε αναφορές δοκιμών από το Εθνικό Κέντρο Εποπτείας και Δοκιμών Ποιότητας Μετασχηματιστών

100% Δοκιμή ρουτίνας πριν από την παράδοση: απώλεια χωρίς φορτίο, απώλεια φορτίου, σύνθετη αντίσταση βραχυκυκλώματος, επαγόμενη υπέρταση, μερική εκφόρτιση, αστραπιαία ώθηση και άλλα

Συσκευασία και παράδοση

Συσκευασία: Ξύλινο κιβώτιο ή ανθεκτική στις καιρικές συνθήκες τυλιγμένη συσκευασία κατάλληλη για θαλάσσια, χερσαία ή σιδηροδρομική μεταφορά

Κατάσταση αποστολής: Γεμισμένο με λάδι, σφραγισμένο, συνοδευόμενο από εκθέσεις εργοστασιακών δοκιμών, εγχειρίδια οδηγιών και σχέδια εγκατάστασης

Βασικά εξαρτήματα: Μετρητής στάθμης λαδιού, βαλβίδα εκτόνωσης πίεσης, θερμόμετρο καντράν, δακτύλιοι, μπουλόνια γείωσης και πλήρες σετ υλικού

Δέσμευση εξυπηρέτησης μετά την πώληση

Εγγύηση 5 ετών: Δωρεάν επισκευή ή αντικατάσταση για προβλήματα ποιότητας που προκύπτουν κατά την κανονική χρήση μετά τη θέση σε λειτουργία.

Υποστήριξη Lifetime Service: Τεχνική βοήθεια και διαθεσιμότητα ανταλλακτικών καθ' όλη τη διάρκεια του κύκλου ζωής του προϊόντος.

Διάρκεια ζωής 30 ετών σχεδιασμού: Κατασκευασμένο με υλικά υψηλής ποιότητας για να διασφαλιστεί μακροπρόθεσμη αξιοπιστία.

Απόκριση έκτακτης ανάγκης: Απόκριση εντός μίας ώρας από την ειδοποίηση σφάλματος. οικιακή υπηρεσία επιτόπου εντός 24 ωρών.
