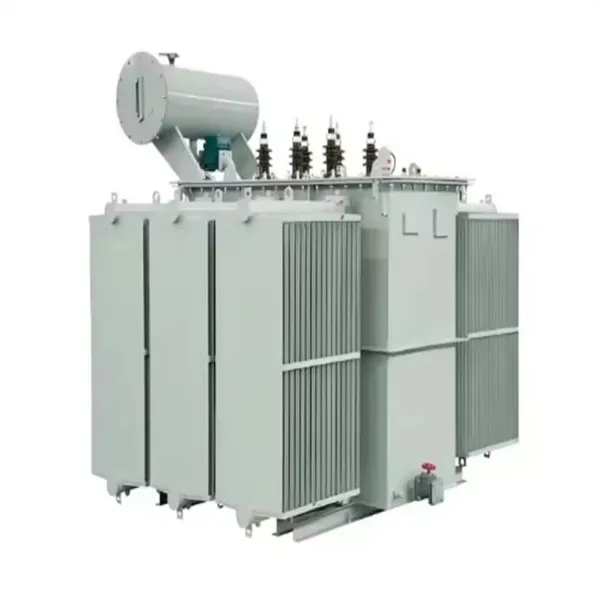

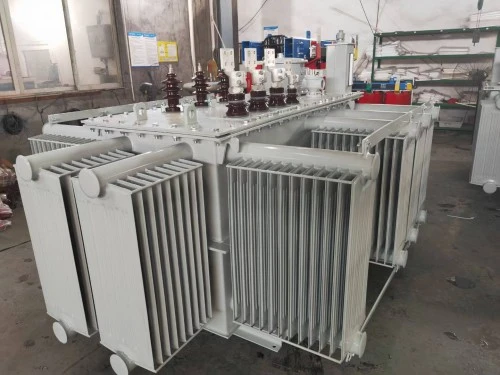

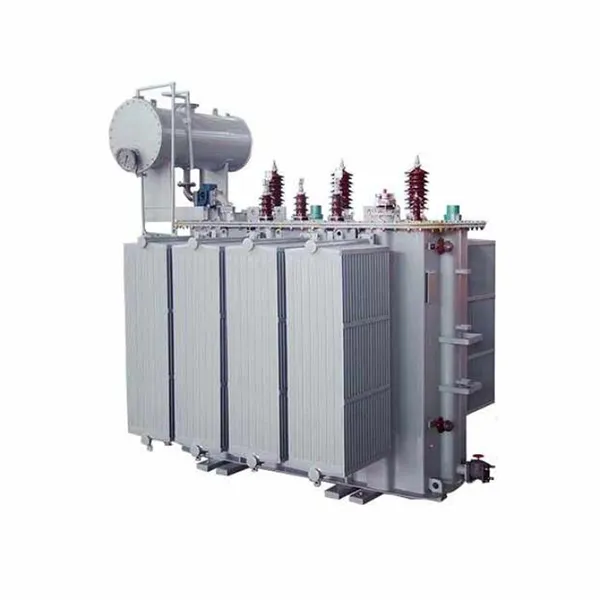

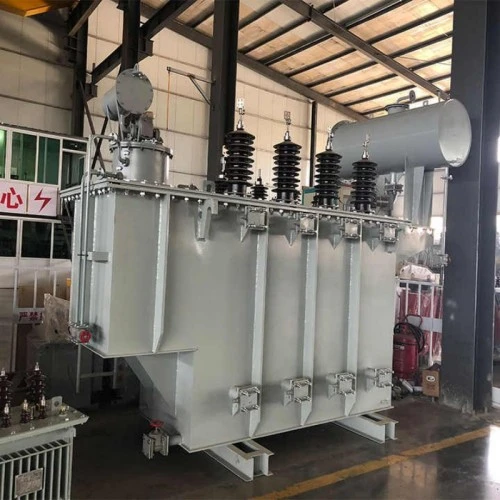

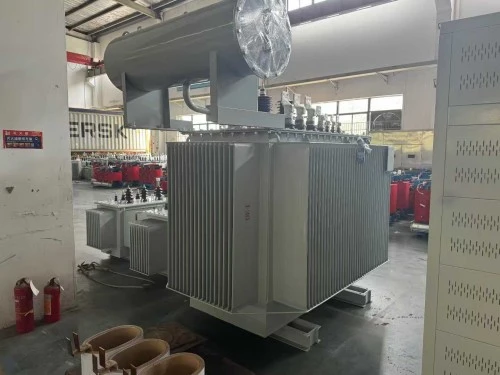

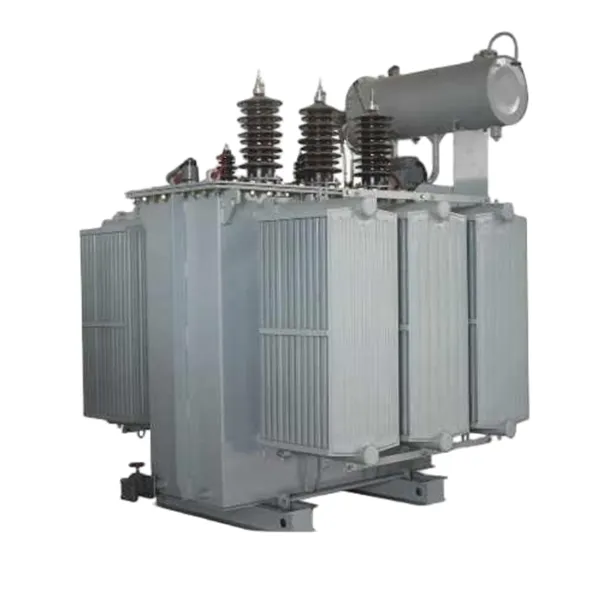

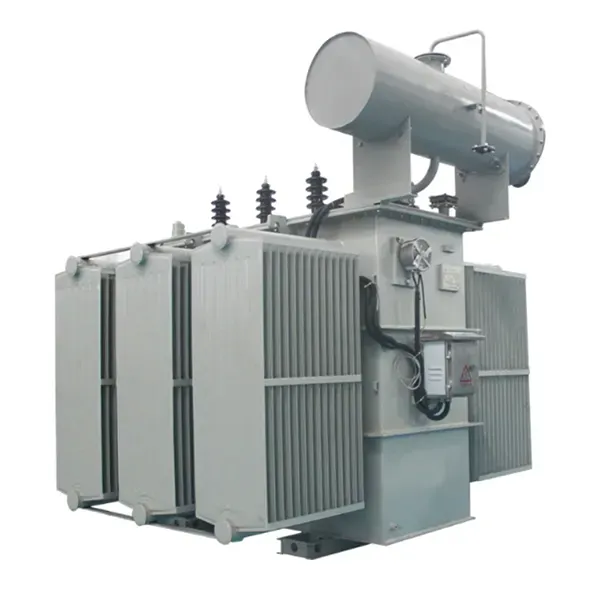

Μονοφασικός μετασχηματιστής ONAN με βυθισμένο λάδι δύο περιελίξεων

Ο μετασχηματιστής ONAN με βυθισμένο λάδι δύο περιελίξεων αντιπροσωπεύει την κορυφή της συμβατικής αλλά εξαιρετικά αξιόπιστης τεχνολογίας μετατροπής ισχύος. ΣτοLugao Power Co., Ltd.,καταλαβαίνουμε ότι η ραχοκοκαλιά οποιουδήποτε δικτύου διανομής ηλεκτρικής ενέργειας βρίσκεται στην ευρωστία των μετασχηματιστών του. Αυτό το μοντέλο έχει σχεδιαστεί ειδικά για να μειώνει ή να αυξάνει την τάση μεταξύ δύο ξεχωριστών ηλεκτρικών κυκλωμάτων χρησιμοποιώντας μια διαμόρφωση πρωτεύοντος και δευτερεύοντος τυλίγματος, που χωρίζονται από έναν πυρήνα από χάλυβα πυριτίου υψηλής διαπερατότητας.

Η ονομασία "ONAN" (Oil Natural Air Natural) υποδηλώνει ότι αυτή η μονάδα βασίζεται σε μια διαδικασία φυσικής μεταφοράς. Το μονωτικό λάδι κυκλοφορεί φυσικά καθώς θερμαίνεται, μεταφέροντας θερμική ενέργεια στα τοιχώματα της δεξαμενής, η οποία στη συνέχεια διαχέεται στον αέρα του περιβάλλοντος. Αυτό εξαλείφει την ανάγκη για εξωτερικούς ανεμιστήρες ψύξης ή αντλίες, με αποτέλεσμα έναν μετασχηματιστή που όχι μόνο είναι αθόρυβος αλλά και σημαντικά λιγότερο επιρρεπής σε μηχανική βλάβη.

Σε αντίθεση με τους αυτόματους μετασχηματιστές, ο μετασχηματιστής ONAN με βυθισμένο μονοφασικό λάδι δύο περιελίξεων παρέχει πλήρη ηλεκτρική απομόνωση μεταξύ της κύριας και της δευτερεύουσας πλευράς. Αυτή η γαλβανική μόνωση είναι κρίσιμη για την ασφάλεια, φιλτράρει αποτελεσματικά τις αρμονικές και προστατεύει τον ευαίσθητο εξοπλισμό κατάντη από παροδικές υπερτάσεις. Είτε χρησιμοποιείται για υποσταθμούς μετάδοσης υψηλής τάσης είτε ως μετασχηματιστής εισόδου υπηρεσίας για εμπορικά συγκροτήματα, αυτή η μονάδα εγγυάται εξαιρετική αντοχή σε βραχυκύκλωμα και θερμική απόδοση.

Παράμετρος προϊόντος (Προδιαγραφές)

Η Lugao Power Co., Ltd. κατασκευάζει αυτές τις μονάδες με υψηλό βαθμό προσαρμογής για την κάλυψη συγκεκριμένων απαιτήσεων δικτύου. Ακολουθούν οι τυπικές τεχνικές προδιαγραφές:

Χαρακτηριστικό προϊόντος και εφαρμογή

Ε: Γιατί να επιλέξετε τη σχεδίαση Two Winding έναντι ενός αυτόματου μετασχηματιστή;

1. Παρέχει φυσική και ηλεκτρική απομόνωση μεταξύ κυκλωμάτων HV και LV.

2. Αποτρέπει τη μεταφορά υπερτάσεων (π.χ. κεραυνό) στη δευτερεύουσα πλευρά.

3. Απαραίτητο για την ασφάλεια σε οικιακούς, βιομηχανικούς ελέγχους και ιατρικές εγκαταστάσεις.

4. Προσφέρει καλύτερη ρύθμιση τάσης κάτω από κυμαινόμενα φορτία.

Ε: Γιατί να χρησιμοποιήσετε ψύξη ONAN αντί για εξαναγκασμένη ψύξη;

1. Χωρίς κινούμενα μέρη (χωρίς ανεμιστήρες, χωρίς αντλίες) -- μηδενικός κίνδυνος βλάβης του βοηθητικού συστήματος.

2. Ιδανικό για απομακρυσμένες τοποθεσίες με περιορισμένη πρόσβαση συντήρησης.

3. Αθόρυβη λειτουργία--κατάλληλη για περιβάλλοντα ευαίσθητα στον θόρυβο.

4. Η διάρκεια ζωής συχνά ξεπερνά τα 25 χρόνια με ελάχιστη παρέμβαση.

Ε: Πώς διασφαλίζει η Lugao Power την ποιότητα του πυρήνα και της περιέλιξης;

1. Χρησιμοποιεί ατσάλι πυριτίου CRGO με κατασκευή πυρήνα step-lap.

2. Μειώνει τις απώλειες χωρίς φορτίο κατά σχεδόν 20% σε σύγκριση με τους τυπικούς στοιβαγμένους πυρήνες.

3. Περιελίξεις από χαλκό ή αλουμίνιο υψηλής αγωγιμότητας, ομοιόμορφα τυλιγμένα.

4. Κάθε μονάδα υποβάλλεται σε δοκιμές θερμικής λειτουργίας και επαγόμενης υπέρτασης πριν φύγει από το εργοστάσιο.

Συγκεκριμένα σενάρια εφαρμογής

1. Διανομή Αγροτικής Κοινής Ωφέλειας: Επέκταση ηλεκτρικών γραμμών σε γεωργικές αντλίες και απομακρυσμένα αγροκτήματα.

2. Σηματοδότηση Σιδηροδρόμων: Παροχή αξιόπιστης ισχύος για παρατρόχιο εξοπλισμό.

3. Συγκροτήματα κατοικιών: Μείωση της μέσης τάσης στα 120V/240V για μονοκατοικίες ή υπηρεσίες πολυώροφων κτιρίων.

4. Βιομηχανικός Φωτισμός: Τροφοδοσία δικτύων βιομηχανικού φωτισμού βαρέως τύπου.

5. Ενσωμάτωση ανανεώσιμων πηγών ενέργειας: Σύζευξη με ηλιακούς μετατροπείς για τροφοδοσία μεμονωμένων μονοφασικών φορτίων.

Στοιχεία Παραγωγής

1. Κατασκευή πυρήνα και περιέλιξης

Η καρδιά του μονοφασικού μετασχηματιστή ONAN με βυθισμένο λάδι δύο περιελίξεων βρίσκεται στον πυρήνα του. Η Lugao Power χρησιμοποιεί πυρήνα κοπής ακριβείας κατασκευασμένο από χάλυβα υψηλής διαπερατότητας CRGO. Αυτός ο σχεδιασμός ελαχιστοποιεί το διάκενο αέρα, μειώνοντας σημαντικά το ρεύμα μαγνήτισης και τον θόρυβο. Οι περιελίξεις τοποθετούνται ομόκεντρα—η περιέλιξη LV είναι τοποθετημένη πιο κοντά στον πυρήνα, με την περιέλιξη HV τυλιγμένη γύρω από αυτήν. Αυτή η διάταξη βελτιστοποιεί την ηλεκτρομαγνητική σύζευξη και τη μηχανική αντοχή.

2. Μόνωση και Δεξαμενή

Χρησιμοποιούμε λάδι μετασχηματιστή υψηλής ποιότητας (Mineral Oil ή Natural Ester κατόπιν παραγγελίας) που λειτουργεί και ως διηλεκτρικός μονωτής και ως ψυκτικό μέσο. Η δεξαμενή είναι κατασκευασμένη από χάλυβα βαρέως τύπου, επικαλυμμένη με μια διαδικασία επιφανειακής επεξεργασίας πέντε βημάτων: απολίπανση, φωσφοροποίηση, αστάρωμα, ενδιάμεση επίστρωση και τελική επίστρωση βαφής ανθεκτικής στην υπεριώδη ακτινοβολία. Αυτό εξασφαλίζει αντοχή στη διάβρωση σε παράκτια ή υγρά περιβάλλοντα.

3. Διασφάλιση Ποιότητας και Πιστοποιήσεις

Κάθε μονάδα κατασκευάζεται σύμφωνα με τα πρότυπα ISO 9001:2015. Τα πρωτόκολλα δοκιμών μας περιλαμβάνουν:

1. Δοκιμές ρουτίνας: Μέτρηση αντίστασης περιέλιξης, δοκιμή αναλογίας τάσης, μέτρηση απωλειών χωρίς φορτίο και ρεύματος, σύνθετη αντίσταση βραχυκυκλώματος και διηλεκτρικές δοκιμές.

2. Δοκιμές τύπου: Δοκιμή αύξησης θερμοκρασίας, δοκιμή παλμού κεραυνού (LI) και δοκιμή ικανότητας αντοχής σε βραχυκύκλωμα.

3. Διαθέτουμε πιστοποιήσεις που πληρούν τα παγκόσμια πρότυπα όπως το IEC 60076 και το ANSI/IEEE C57.12.00, διασφαλίζοντας ότι οι μετασχηματιστές μας γίνονται αποδεκτοί στις διεθνείς αγορές.

Γιατί να επιλέξετε το Lugao Power; (Σύγκριση ανταγωνιστών)

Όταν προμηθεύεστε έναν μετασχηματιστή ONAN με βυθισμένο λάδι δύο περιελίξεων, η αγορά είναι κορεσμένη με επιλογές χαμηλού κόστους που θέτουν σε κίνδυνο την ποιότητα του υλικού. Να γιατί η Lugao Power Co., Ltd. ξεχωρίζει:

Η δέσμευσή μας: Δεν πουλάμε απλώς μετασχηματιστές. παρέχουμε μηχανικές λύσεις. Η τεχνική ομάδα μας βοηθά με υπολογισμούς σύνθετης αντίστασης, ρυθμίσεις παραμέτρων αλλαγής κουμπιού και καθοδήγηση εγκατάστασης. Με το Lugao Power, λαμβάνετε έναν μετασχηματιστή ONAN με βυθισμένο λάδι δύο περιελίξεων, ο οποίος παρέχει σταθερά χαμηλότερο συνολικό κόστος ιδιοκτησίας (TCO) λόγω μειωμένων αναγκών συντήρησης και υψηλότερης ενεργειακής απόδοσης.

Μελέτη περίπτωσης εφαρμογής: Έργο Ηλεκτρισμού Υπαίθρου

Το δεύτερο τρίμηνο του 2024, μια δημοτική επιχείρηση στη Νοτιοανατολική Ασία αντιμετώπισε συχνές βλάβες εισαγόμενων μετασχηματιστών ξηρού τύπου λόγω κεραυνών. Μεταπήδησαν στις μονάδες μετασχηματιστή ONAN με βυθισμένο λάδι δύο περιελίξεων της Lugao Power (50 kVA, 11kV/230V).

Αποτελέσματα:

1. Μειωμένο ποσοστό αποτυχίας: 0% ποσοστό αποτυχίας σε δύο εποχές μουσώνων.

2. Θερμική απόδοση: Η ψύξη ONAN διατήρησε τις θερμοκρασίες περιέλιξης 15°C χαμηλότερες από τις προηγούμενες μονάδες υπό φορτίο 90%.

3. Συντήρηση: Η υπηρεσία κοινής ωφέλειας ανέφερε μηδενικές παρεμβάσεις συντήρησης λόγω του στιβαρού συστήματος διατήρησης λαδιού.

Συσκευασία & Αποστολή

Κατανοώντας ότι τα logistics μπορεί να είναι τόσο κρίσιμα όσο και η κατασκευή, η Lugao Power διασφαλίζει ότι κάθε μετασχηματιστής ONAN με βυθισμένο λάδι δύο περιελίξεων με δύο περιελίξεις συσκευάζεται για παγκόσμια μεταφορά.

Συσκευασία: Οι μονάδες αποστέλλονται γεμάτες με μονωτικό λάδι υψηλής ποιότητας. Χρησιμοποιούμε ξύλινα τελάρα (πιστοποίηση ISPM 15) για εξαγωγή ή χαλύβδινα κουφώματα με προστατευτικό περιτύλιγμα. Οι απαγωγείς υπερτάσεων και οι δακτύλιοι συσκευάζονται χωριστά σε απορροφητικό αφρό για την αποφυγή ζημιών κατά τη μεταφορά.

Τεκμηρίωση: Κάθε αποστολή περιλαμβάνει ένα ολοκληρωμένο εγχειρίδιο, αναφορές δοκιμών και διαγράμματα εγκατάστασης.

Χρόνος παράδοσης: Οι τυπικές μονάδες είναι διαθέσιμες σε 20--25 εργάσιμες ημέρες. Οι προσαρμοσμένες παραγγελίες απαιτούν 30--35 ημέρες.

Λιμάνι φόρτωσης: Ningbo.

Συχνές Ερωτήσεις (FAQ)

Ε1: Μπορεί αυτός ο μετασχηματιστής να χρησιμοποιηθεί σε εξωτερικούς χώρους σε ακραίες θερμοκρασίες;

Α: Απολύτως. Το σύστημα ψύξης ONAN έχει σχεδιαστεί για να χειρίζεται θερμοκρασίες περιβάλλοντος που κυμαίνονται από -25°C έως +50°C. Για ακραία περιβάλλοντα (έρημο ή αρκτικό), η Lugao Power μπορεί να προσαρμόσει ανάλογα τον όγκο λαδιού και τη σχεδίαση του ψυγείου της δεξαμενής. Η στιβαρή επίστρωση δεξαμενής εξασφαλίζει αντοχή στην υπεριώδη ακτινοβολία και την υγρασία, καθιστώντας τον μετασχηματιστή δύο περιελίξεων μονοφασικού βυθισμένου λαδιού ONAN ιδανικό για τοποθέτηση σε πόλο ή για εξωτερικές εγκαταστάσεις σε επίπεδο εδάφους.

Ε2: Ποια είναι η τυπική διάρκεια ζωής αυτού του μετασχηματιστή;

Α: Με σωστή εγκατάσταση και περιοδική δοκιμή λαδιού, η λειτουργική διάρκεια ζωής είναι συνήθως μεταξύ 25 και 30 ετών. Ο πυρήνας και οι περιελίξεις έχουν σχεδιαστεί με θερμική κατηγορία που επιτρέπει 30 χρόνια διάρκεια ζωής μόνωσης υπό συνθήκες ονομαστικού φορτίου. Η Lugao Power προσφέρει τυπική 5ετή εγγύηση κατασκευής, με διαθέσιμα εκτεταμένα συμβόλαια υπηρεσιών.

Ε3: Παρέχετε εναλλάκτες βρύσης για ρύθμιση τάσης;

Α: Ναι. Προσφέρουμε και Off-Circuit Tap Changers (OCTC) και On-Load Tap Changers (OLTC) ανάλογα με την εφαρμογή. Για τυπική διανομή, ενσωματώνουμε βρύσες χωρίς ενέργεια (+/- 2,5% ή 5%) για προσαρμογή στις διακυμάνσεις του δικτύου. Εάν αγοράζετε έναν μετασχηματιστή ONAN με βυθισμένο λάδι δύο περιελίξεων για ευαίσθητο βιομηχανικό εξοπλισμό που απαιτεί σταθερή τάση, μπορούμε να εγκαταστήσουμε ένα σύστημα OLTC.

Ε5: Ποια είναι η διαφορά μεταξύ ενός τυπικού μετασχηματιστή και μιας παραλλαγής "Heavy Duty" που προσφέρετε;

Α: Οι τυπικές μας μονάδες είναι κατασκευασμένες για εμπορική και γενική οικιακή χρήση. Η παραλλαγή μας "Heavy Duty" τουΜονοφασικός μετασχηματιστής ONAN με βυθισμένο λάδι δύο περιελίξεωνδιαθέτει αυξημένη διατομή χαλκού, ενισχυμένο ζυγό πυρήνα και υψηλότερη ποιότητα μονωτικού λαδιού (Φυσικός εστέρας) για να αντέχει σε κυκλικές υπερφορτώσεις έως και 150% για σύντομες χρονικές περιόδους. Αυτό είναι ιδανικό για εφαρμογές συγκόλλησης, εξοπλισμό εξόρυξης ή γεωργικά φορτία όπου τα ρεύματα εκκίνησης είναι υψηλά.
