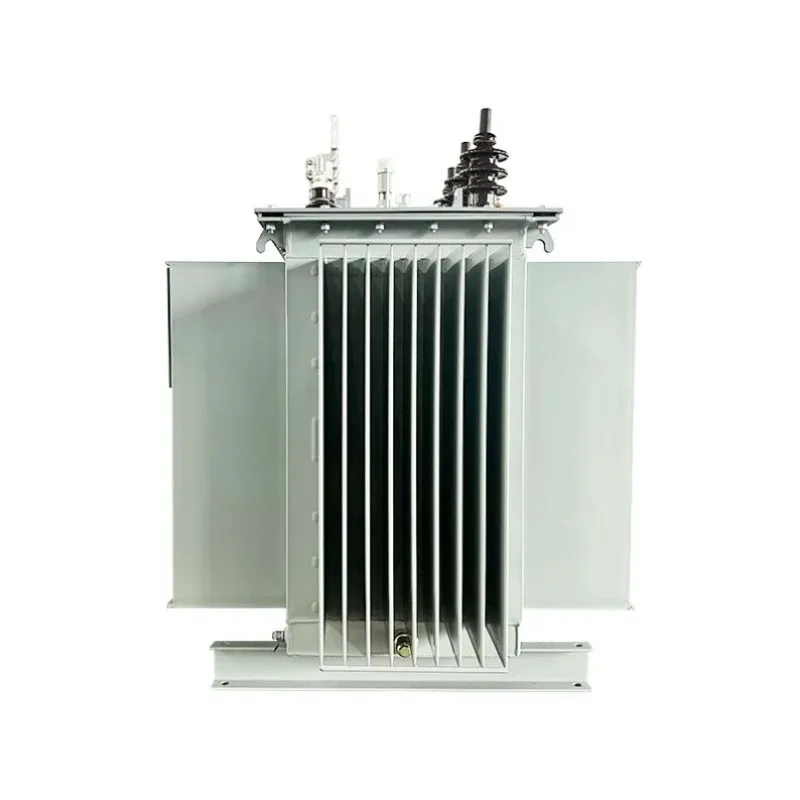

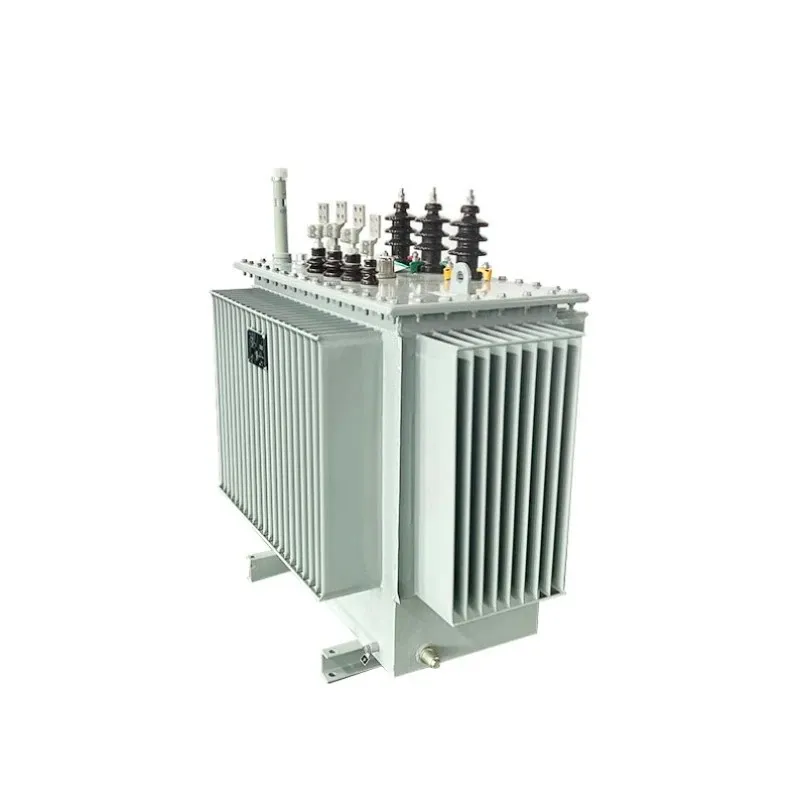

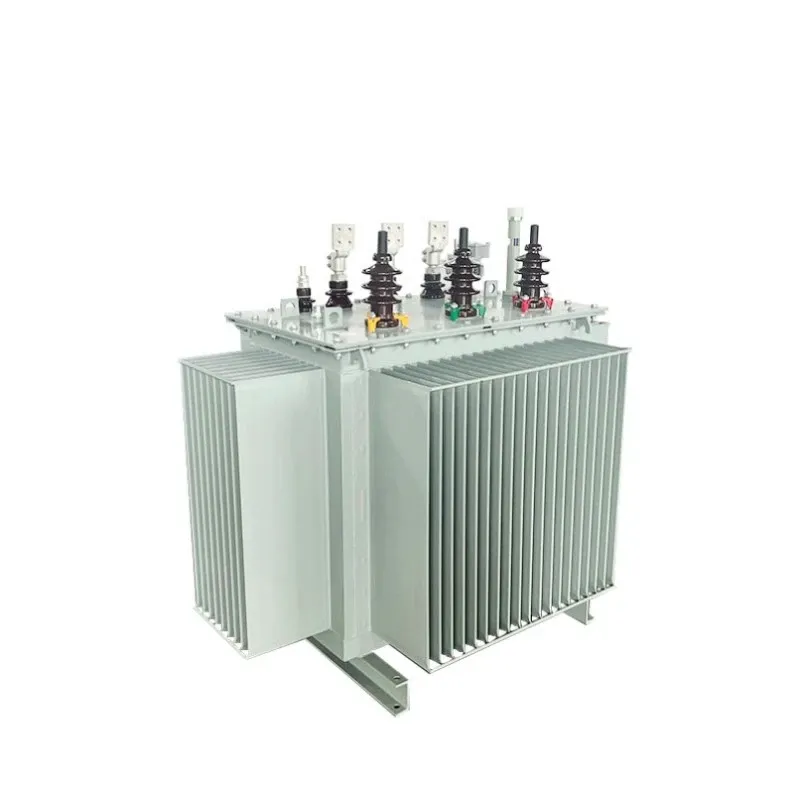

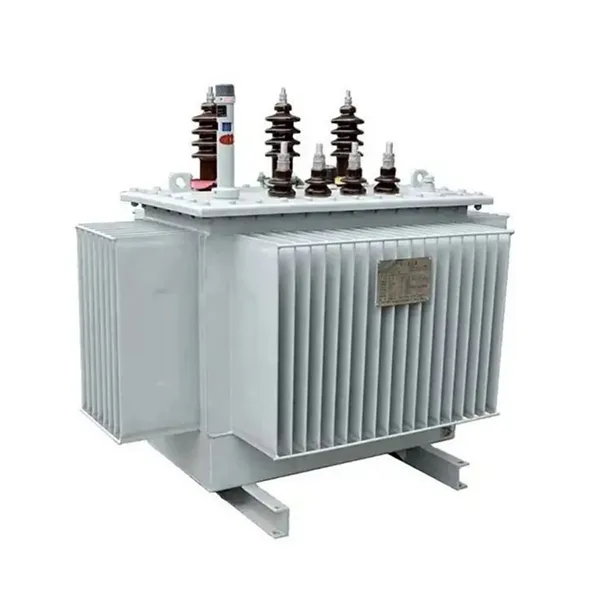

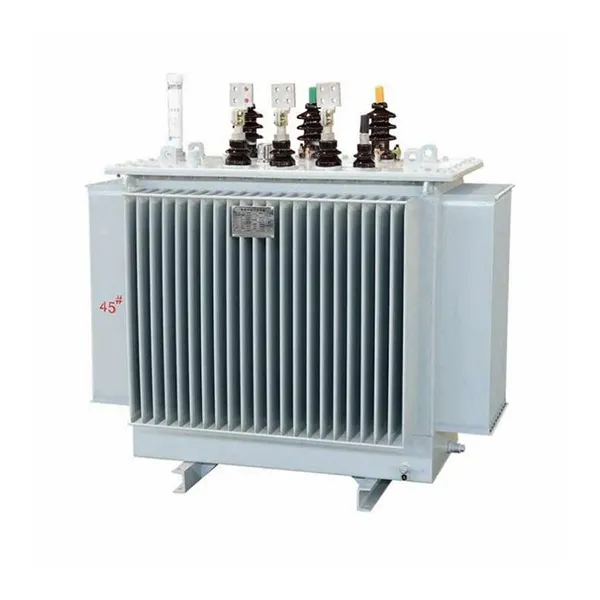

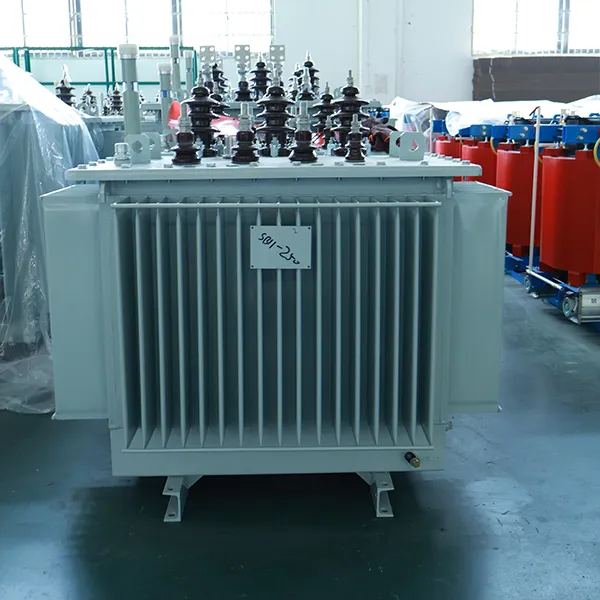

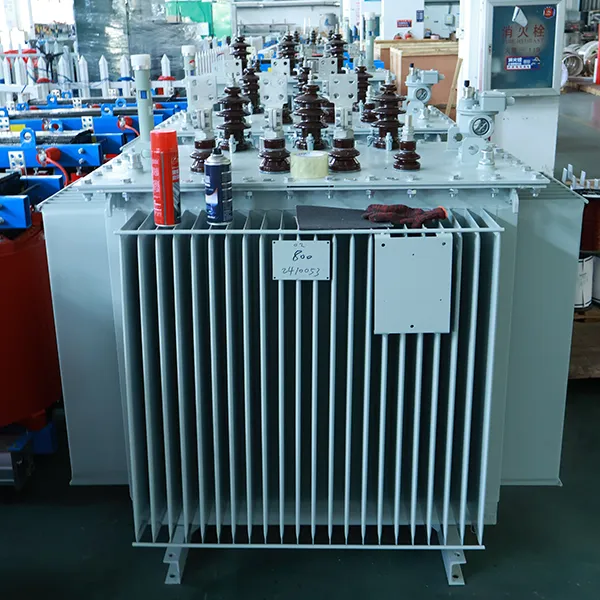

Ηλεκτρικός μετασχηματιστής υψηλής συχνότητας με ψύξη λαδιού

Ο ηλεκτρικός μετασχηματιστής υψηλής συχνότητας με ψύξη λαδιού της Lugao Power έχει σχεδιαστεί ειδικά για να λειτουργεί σε συχνότητες που κυμαίνονται από 1 kHz έως 20 kHz, μια κρίσιμη απαίτηση για σύγχρονους μετατροπείς PWM, εξοπλισμό επαγωγικής θέρμανσης και σταθμούς φόρτισης ηλεκτρικών οχημάτων. Σε αντίθεση με τους τυπικούς μετασχηματιστές 50/60 Hz που υποφέρουν από υπερβολικές απώλειες πυρήνα σε υψηλότερες συχνότητες, οι μονάδες μας χρησιμοποιούν προηγμένους πυρήνες από άμορφο κράμα ή προσανατολισμένους σε κόκκους πυρήνες από χάλυβα πυριτίου σε συνδυασμό με ένα εξειδικευμένο σύστημα ψύξης εμβαπτισμένο στο λάδι.

Αυτός ο σχεδιασμός διαχειρίζεται αποτελεσματικά τις απώλειες του "skin effect" και του proximity effect που είναι κοινές στη λειτουργία υψηλής συχνότητας. Το λάδι όχι μόνο λειτουργεί ως ανώτερος διηλεκτρικός μονωτήρας, παρέχοντας ικανότητα αντοχής σε υψηλή τάση, αλλά επίσης διαχέει αποτελεσματικά τη θερμότητα από τον πυρήνα και τις περιελίξεις. Αυτό έχει ως αποτέλεσμα ένα συμπαγές αποτύπωμα, υψηλότερη αναλογία ισχύος προς βάρος και εξαιρετική αξιοπιστία σε δύσκολες περιβαλλοντικές συνθήκες.

Παράμετροι προϊόντος (Προδιαγραφές)

Η τεχνική ομάδα μας μπορεί να προσαρμόσει με βάση τις συγκεκριμένες απαιτήσεις σας. Παρακάτω είναι οι τυπικές σειρές για τον ηλεκτρικό μετασχηματιστή υψηλής συχνότητας με ψύξη λαδιού:

Χαρακτηριστικά προϊόντος και εφαρμογή (Μορφή Q&A)

Ε: Γιατί να επιλέξετε την ψύξη λαδιού αντί της ψύξης με αέρα για εφαρμογές υψηλής συχνότητας;

A: Η λειτουργία υψηλής συχνότητας δημιουργεί το "Skin Effect", όπου το ρεύμα ρέει στην επιφάνεια του αγωγού, δημιουργώντας έντονη τοπική θερμότητα. Η ψύξη του αέρα είναι συχνά ανεπαρκής για συμπαγή σχέδια. Η λύση μας με ψύξη λαδιού περιβάλλει τις περιελίξεις με ένα υγρό υψηλής διηλεκτρικής ενέργειας που εξάγει θερμότητα 10 φορές πιο αποτελεσματικά από τον αέρα. Αυτό αποτρέπει τα καυτά σημεία, παρατείνει τη διάρκεια ζωής της μόνωσης και επιτρέπει στον ηλεκτρικό μετασχηματιστή υψηλής συχνότητας με ψύξη λαδιού να διατηρεί 100% λειτουργία κύκλου λειτουργίας ακόμη και σε περιβάλλοντα περιβάλλοντος 50°C.

Ε: Πώς λύνει το Lugao Power το πρόβλημα της «παρασιτικής χωρητικότητας» στις υψηλές συχνότητες;

Α: Αυτό είναι ένα κρίσιμο σημείο πόνου. Η υψηλή συχνότητα αυξάνει την παρασιτική χωρητικότητα, οδηγώντας σε θόρυβο EMI και αστοχία του οδηγού. Στη Lugao Power Co., Ltd., χρησιμοποιούμε μια εξειδικευμένη τεχνική περιελίξεως με παρεμβολή σε συνδυασμό με ένα φράγμα μόνωσης DMD (Dacron Mylar Dacron) ειδικά για την εμβάπτιση λαδιού. Αυτό μειώνει την παρασιτική χωρητικότητα κατά περίπου 30% σε σύγκριση με τα τυπικά σχέδια περιέλιξης στρώματος, εξασφαλίζοντας καθαρές κυματομορφές μεταγωγής.

Ε: Σε ποιες βιομηχανίες χρησιμοποιείται αυτό το συγκεκριμένο μοντέλο υψηλής συχνότητας με ψύξη λαδιού;

Α: Ο Ηλεκτρικός Μετασχηματιστής Υψηλής Συχνότητας με ψύξη λαδιού υπερέχει σε δύσκολες συνθήκες.

1. Ανανεώσιμες πηγές ενέργειας: Αιολικοί μετατροπείς και ηλιακοί φωτοβολταϊκοί μετατροπείς (απομόνωση δικτύου).

2. Marine & Deep Sea: ROV και ισχύς στο πλοίο (όπου ο ψεκασμός αλατιού και οι κραδασμοί είναι σταθεροί).

3. Φόρτιση EV: Γρήγοροι φορτιστές εκτός του σκάφους υψηλής ισχύος που απαιτούν συμπαγή ίχνη.

4. Σιδηρόδρομοι: Βοηθητικά τροφοδοτικά για τρένα υψηλής ταχύτητας.

Ε: Ποιο είναι το πρόγραμμα συντήρησης για το λάδι;

Α: Ελάχιστο. Σε αντίθεση με τους τυπικούς μετασχηματιστές ισχύος που υποβαθμίζουν το λάδι λόγω του τόξου, οι μονάδες μας υψηλής συχνότητας λειτουργούν με χαμηλότερη ροή σταθερής κατάστασης. Συνιστούμε μια δοκιμή διηλεκτρικής αντοχής ετησίως, αλλά το λάδι διαρκεί συνήθως 10+ χρόνια λόγω της σφραγισμένης κατασκευής χωρίς οξυγόνο.

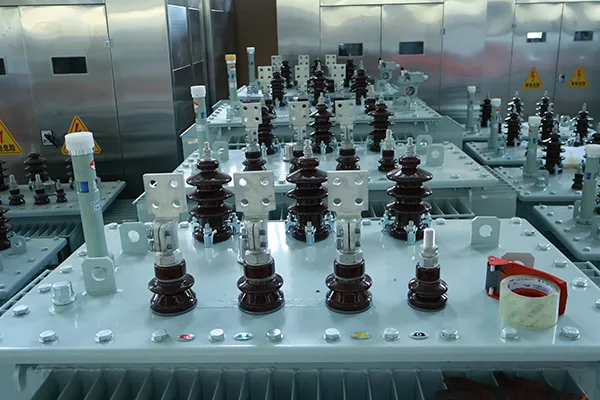

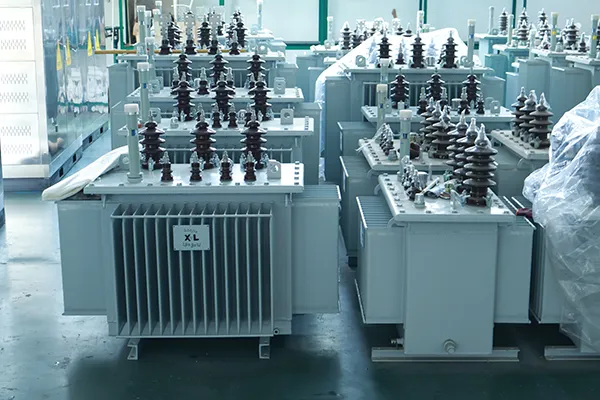

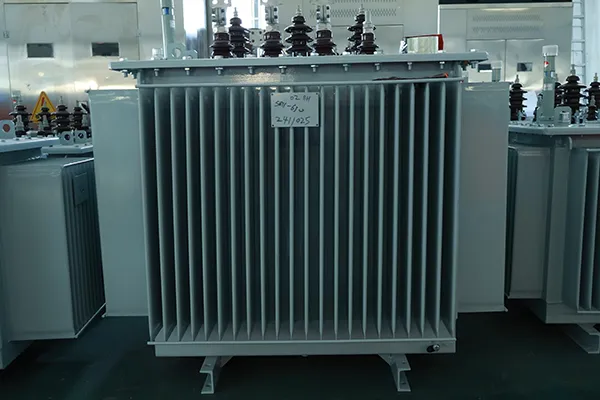

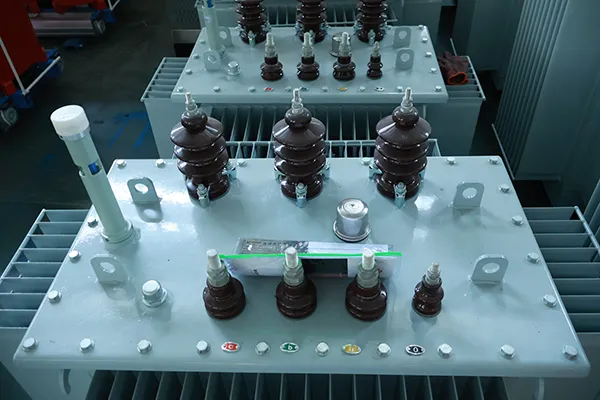

Στοιχεία Παραγωγής & Διασφάλιση Ποιότητας

Βιομηχανία πυρήνων

Χρησιμοποιούμε γραμμές κοπής υψηλής ταχύτητας ZDKH-75 για να διασφαλίσουμε ότι τα γρέζια στον πυριτικό χάλυβα είναι < 0,02 mm. Για τον ηλεκτρικό μετασχηματιστή υψηλής συχνότητας με ψύξη λαδιού, αυτή η ακρίβεια είναι ζωτικής σημασίας για τη μείωση των απωλειών δινορευμάτων σε υψηλές ταχύτητες μεταγωγής.

Περιέλιξη & Συναρμολόγηση

Οι περιελίξεις παράγονται σε μηχανήματα ελεγχόμενα με CNC για την εξασφάλιση ακριβούς τάσης. Μετά την περιέλιξη, κάθε μονάδα υφίσταται διαδικασία εμποτισμού υπό πίεση κενού (VPI) πριν την εισαγωγή του λαδιού. Αυτό αφαιρεί όλη την υγρασία από τη μόνωση κυτταρίνης, αποτρέποντας την εξάτμιση του υδρογόνου κατά τη λειτουργία.

Το πλεονέκτημα σύγκρισης "Lugao".

Γιατί να επιλέξετε την Lugao Power Co., Ltd.;

Δεν είμαστε απλώς ένα εργοστάσιο. είμαστε πάροχος λύσεων. Ενώ πολλοί προμηθευτές προσφέρουν μονάδες "υψηλής τάσης" ή "ξηρού τύπου", λίγοι είναι εξοικειωμένοι με τη φυσική του σχεδιασμού ηλεκτρικού μετασχηματιστή με ψύξη λαδιού υψηλής συχνότητας. Παρέχουμε πλήρεις αναφορές δοκιμών τύπου, συμπεριλαμβανομένων δοκιμών βραχυκυκλώματος και θερμότητας. Η ομάδα logistics μας εξασφαλίζει επαγγελματική συσκευασία (ξύλο πιστοποιημένο κατά ISO 6583 + αμορτισέρ) για παγκόσμιες θαλάσσιες/αεροπορικές μεταφορές.

Συχνές ερωτήσεις σχετικά με τις προμήθειες πελατών

Ε1: Μπορείτε να προσαρμόσετε την σύνθετη αντίσταση ώστε να ταιριάζει με το κύκλωμα μεταγωγής IGBT;

Α: Ναι. Ρυθμίζουμε την αυτεπαγωγή διαρροής με ακρίβεια. Απλώς δώστε τη συχνότητα μεταγωγής (π.χ. 16 kHz) και την τοπολογία σας (Full-bridge/LLC) και θα σχεδιάσουμε τον ηλεκτρικό μετασχηματιστή υψηλής συχνότητας με ψύξη λαδιού για να ταιριάζει.

Ε2: Τι είναι το MOQ;

Α: Ένα κομμάτι. Υποστηρίζουμε την ανάπτυξη πρωτοτύπων και πιλοτικά έργα μικρών παρτίδων πριν από τη μαζική παραγωγή.

Ε3: Πώς αποτρέπετε τη διαρροή λαδιού κατά τη μεταφορά;

Α: Στέλνουμε τις μονάδες "στεγνές" (ξεχωριστές λάδι) ή "γεμισμένες" ανάλογα με την προτίμησή σας. Εάν γεμίσει, συμπιέζουμε τη δεξαμενή με ξηρό αέρα στα 0,03 MPa για 12 ώρες για να επαληθεύσουμε τη μηδενική πτώση πίεσης πριν από την αποστολή.

Ε4: Παρέχετε δείγματα για δοκιμή;

Α: Απολύτως. Ενθαρρύνουμε τους πελάτες να δοκιμάσουν τις μετρήσεις αποδοτικότητάς μας σε σχέση με τους τρέχοντες προμηθευτές τους. Είμαστε βέβαιοι ότι ο ηλεκτρικός μετασχηματιστής υψηλής συχνότητας με ψύξη λαδιού θα ξεπεράσει τις τυπικές μονάδες στις δοκιμές θερμικής απεικόνισης.

Ο σχεδιασμός και η δοκιμή των μετασχηματιστών πρέπει να συμμορφώνονται με τα ακόλουθα πρότυπα:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Προδιαγραφές και τεχνικές απαιτήσεις για μετασχηματιστές ισχύος βυθισμένου σε λάδι》

JB/T3837-2010 《Μέθοδος σύνταξης ονομασιών τύπων για προϊόντα μετασχηματιστών》

GB/T311.1-3.11-97 《Τεχνικές δοκιμών συντονισμού μόνωσης και υψηλής τάσης για εξοπλισμό μετάδοσης και μετασχηματισμού υψηλής τάσης》

GB10237-88 《Επίπεδα μόνωσης και διηλεκτρικές δοκιμές για μετασχηματιστές ισχύος—Εξωτερικές αποστάσεις αέρα μόνωσης》

GB7595-87 《Πρότυπο ποιότητας για λάδι μετασχηματιστή σε υπηρεσία》

GB7328-87 《Μέτρηση στάθμης ήχου για μετασχηματιστές》

GB7534-87 《Μέτρηση μερικής εκφόρτισης》

GB/T15164-94 《Οδηγός φόρτωσης για μετασχηματιστές ισχύος βυθισμένους σε λάδι》

DL/T586-95 《Τεχνικός οδηγός για την εποπτεία κατασκευής χρηστών ηλεκτρικού εξοπλισμού》

GB/T311.1-3.11-97 《Τεχνικές δοκιμών συντονισμού μόνωσης και υψηλής τάσης για εξοπλισμό μετάδοσης και μετασχηματισμού υψηλής τάσης》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Ταξινόμηση ποιότητας προϊόντος για μετασχηματιστές ισχύος βυθισμένου σε λάδι》

ZBK41005-89 《Επίπεδο ήχου μετασχηματιστών 6-220KV》
