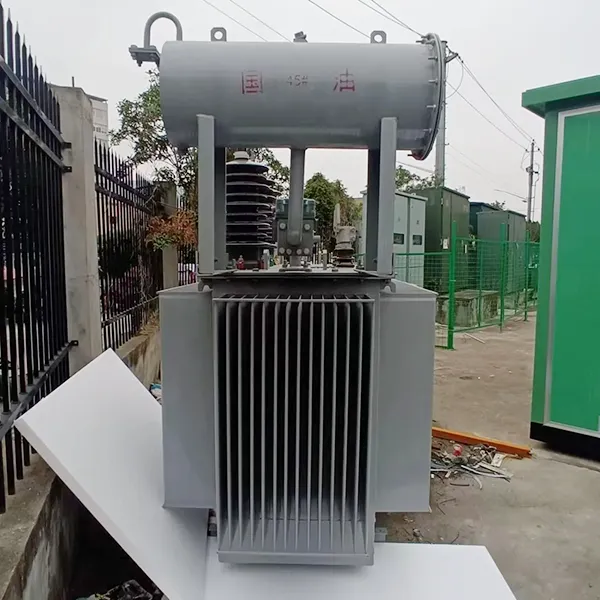

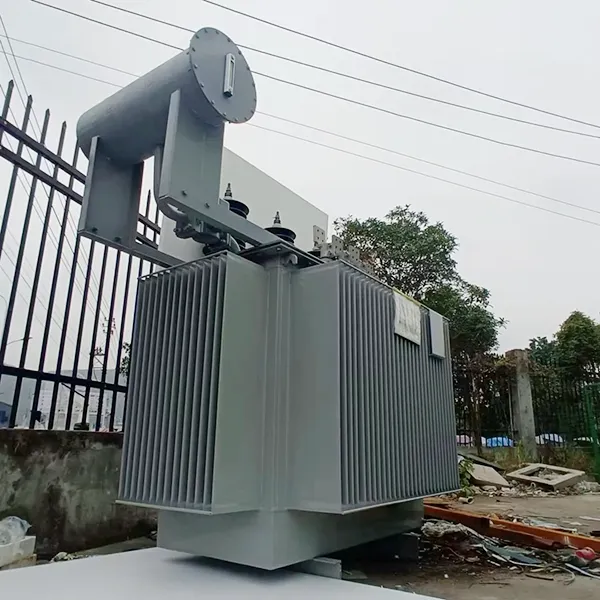

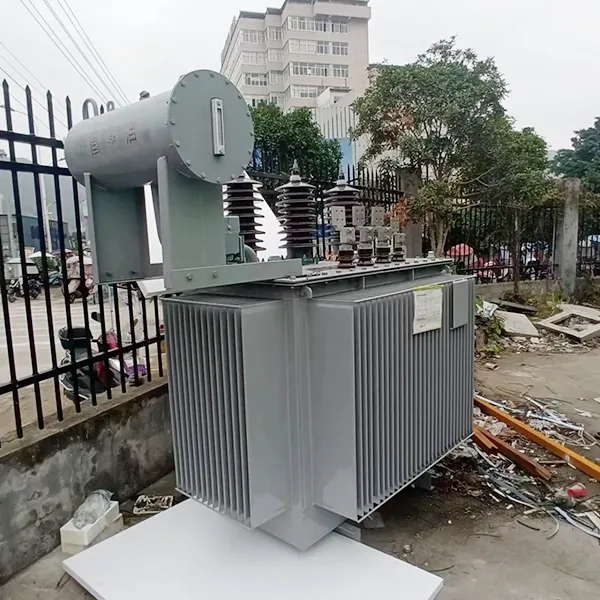

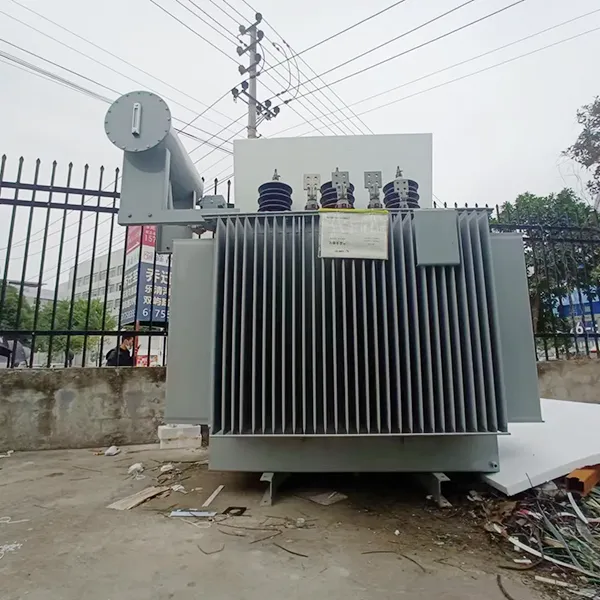

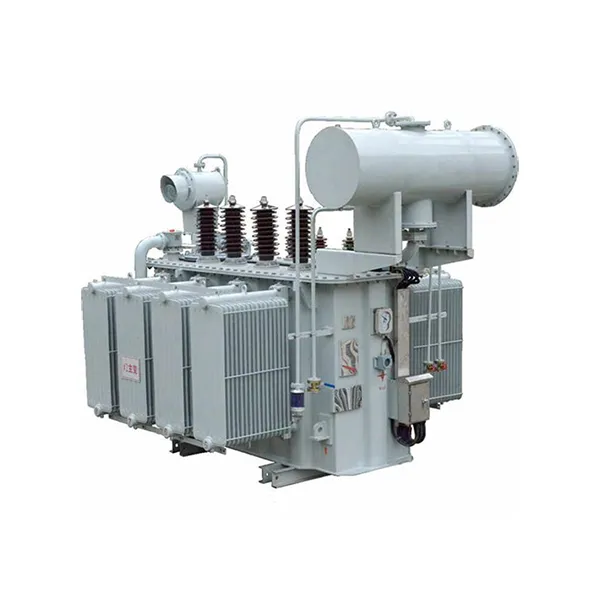

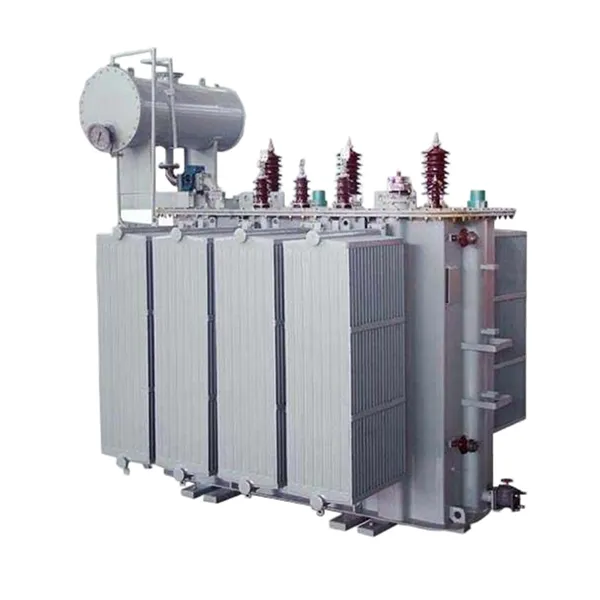

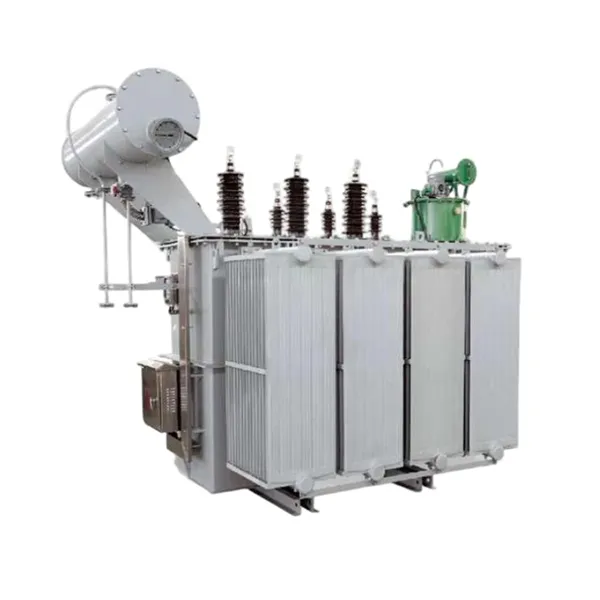

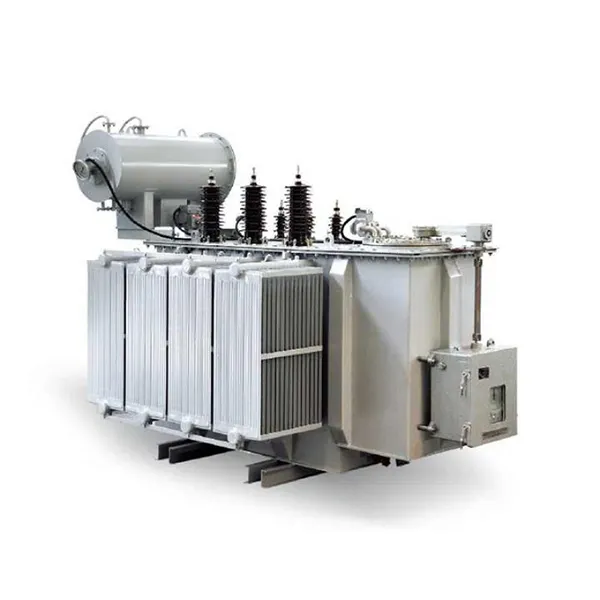

Step Up Τριφασικός Ηλεκτρικός Μετασχηματιστής Μέσης Τάσης

Ο τριφασικός μας ηλεκτρικός μετασχηματιστής μέσης τάσης step up έχει σχεδιαστεί για να μετατρέπει την ισχύ χαμηλής τάσης (όπως 0,4kV) σε έξοδο μέσης τάσης (όπως 11kV, 22kV ή 33kV), επιτρέποντας αποτελεσματική μετάδοση σε μεγάλες αποστάσεις ή ενσωμάτωση σε δίκτυα διανομής. Αυτό το προϊόν είναι απαραίτητο για έργα ανανεώσιμων πηγών ενέργειας, βιομηχανικές εγκαταστάσεις και σταθμούς παραγωγής ενέργειας που απαιτούν αξιόπιστη ανύψωση τάσης.

Ο μετασχηματιστής διαθέτει πυρήνα από πυρίτιο χάλυβα υψηλής διαπερατότητας προσανατολισμένο σε κόκκους και περιελίξεις χαλκού χωρίς οξυγόνο, εξασφαλίζοντας ελάχιστες απώλειες και υψηλή θερμική σταθερότητα. Οσύστημα ψύξης βυθισμένο στο λάδιπαρέχει ανώτερη απαγωγή θερμότητας, ενώ η πλήρως σφραγισμένη δομή προστατεύει από περιβαλλοντικούς ρύπους, μειώνοντας τις ανάγκες συντήρησης και παρατείνοντας τη διάρκεια ζωής.

Παράμετρος προϊόντος (Προδιαγραφές)

Step Up Τριφασικός μετασχηματιστής βυθισμένος σε λάδι-Τυπικές προδιαγραφές (0,4kV / 11kV)

Ο τυπικός εξοπλισμός περιλαμβάνει

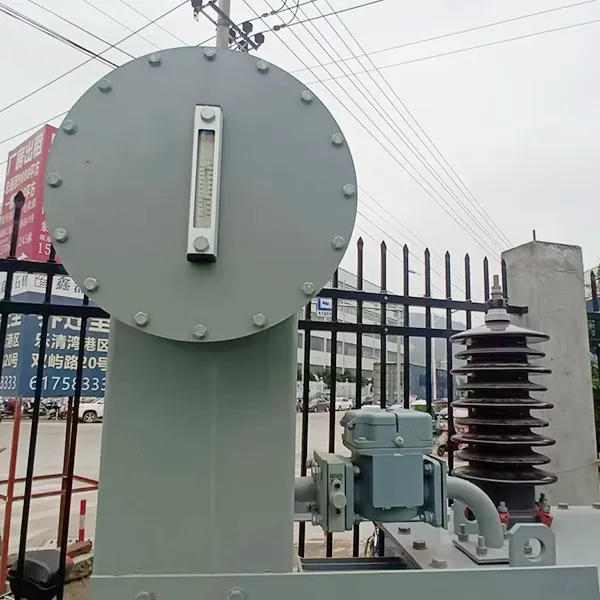

1. Μετρητής στάθμης λαδιού με συναγερμό χαμηλής στάθμης

2. Βαλβίδα εκτόνωσης πίεσης

3. Καλέστε θερμόμετρο με επαφές συναγερμού

4. Προαιρετικό ρελέ αερίου για ανίχνευση σφαλμάτων

Χαρακτηριστικό προϊόντος και εφαρμογή

Χαρακτηριστικά

Οι ηλεκτρικοί μετασχηματιστές μέσης τάσης τριών φάσεων πληρούν ή υπερβαίνουν τα διεθνή πρότυπα--Συμβατοί με τα πρότυπα IEC 60076, ANSI C57.12, GB1094 και SANS 780, διασφαλίζοντας παγκόσμια εφαρμογή και αξιοπιστία.

Σχεδιασμός πλήρως σφραγισμένου κυματοειδούς δοχείου -- Εξαλείφει την ανάγκη για συντηρητή, αποτρέπει την οξείδωση του λαδιού και την είσοδο υγρασίας, επιτρέποντας τη λειτουργία χωρίς συντήρηση για παρατεταμένες περιόδους.

Υψηλή χωρητικότητα υπερφόρτωσης και θερμική σταθερότητα -- Το σύστημα ψύξης βυθισμένο στο λάδι εξασφαλίζει σταθερή απόδοση ακόμη και υπό συνθήκες παρατεταμένου υψηλού φορτίου ή κυμαινόμενες τάσεις εισόδου.

Λειτουργία χαμηλού θορύβου -- Η βελτιστοποιημένη δομή του αρμού του πυρήνα και ο σχεδιασμός απόσβεσης κραδασμών μειώνουν τον λειτουργικό θόρυβο, κατάλληλο για οικιακά ή ευαίσθητα στον θόρυβο περιβάλλοντα.

Συμπαγής δομή για ευέλικτη εγκατάσταση -- Ο αρθρωτός σχεδιασμός επιτρέπει διαμορφώσεις σε πόλο, σε μαξιλαράκι ή υποσταθμό, προσαρμοσμένες σε χώρους περιορισμένου χώρου ή σε εξωτερικούς χώρους.

Ισχυρή ικανότητα αντοχής σε βραχυκύκλωμα -- Περιελίξεις χαμηλής τάσης τύπου αλουμινίου και άκαμπτες δομές στήριξης πηνίου εξασφαλίζουν μηχανική ακεραιότητα κάτω από ξαφνικές συνθήκες σφάλματος.

Εύκολη εγκατάσταση και χαμηλή συντήρηση -- Οι τυποποιημένες προεξοχές ανύψωσης, οι οπές στερέωσης βάσης και οι επιλογές εισόδου καλωδίων απλοποιούν την επιτόπια εγκατάσταση. Ο πλήρως σφραγισμένος σχεδιασμός ελαχιστοποιεί την τακτική συντήρηση.

Μεγάλη διάρκεια ζωής με υποστήριξη εφ' όρου ζωής -- Σχεδιασμένο για ελάχιστη λειτουργική διάρκεια 30 ετών, που υποστηρίζεται από τεχνική υποστήριξη εφ' όρου ζωής και διαθεσιμότητα ανταλλακτικών.

Πολλαπλά εύρη ενεργοποίησης για ρύθμιση τάσης--Παρέχει επιλογές κτυπήματος ±5%, ±2×2,5%, επιτρέποντας την ακριβή ρύθμιση της τάσης για την κάλυψη των διακυμάνσεων του δικτύου ή του φορτίου.

Φιλικές προς το περιβάλλον επιλογές μονωτικού υγρού--Διατίθεται με φυσικό εστέρα (φυτικό λάδι) ή μονωτικά υγρά υψηλής πυρκαγιάς για οικολογικές εφαρμογές.

Q&A: Key Step Up Transformer Insights

Ε: Τι είναι ένας μετασχηματιστής Step Up;

Α: Ένας ανοδικός μετασχηματιστής αυξάνει τη χαμηλή τάση εισόδου σε υψηλότερη τάση εξόδου. Έχει λιγότερες στροφές στο πρωτεύον τύλιγμα και περισσότερες στροφές στο δευτερεύον τύλιγμα. Αυτός ο τύπος μετασχηματιστή είναι κρίσιμος για συστήματα ανανεώσιμων πηγών ενέργειας, όπως τα ηλιακά πάρκα και οι σταθμοί αιολικής ενέργειας, όπου η παραγόμενη ισχύς χαμηλής τάσης πρέπει να αυξηθεί για τη μετάδοση του δικτύου.

Ε: Πώς βελτιώνει την ενεργειακή απόδοση αυτός ο μετασχηματιστής αναβάθμισης;

Α: Ο μετασχηματιστής μας χρησιμοποιεί χάλυβα πυριτίου προσανατολισμένου σε κόκκους ψυχρής έλασης υψηλής διαπερατότητας με βαθμιδωτή σχεδίαση πυρήνα άρθρωσης. Αυτό μειώνει σημαντικά τις απώλειες υστέρησης και δινορευμάτων, μειώνοντας τις απώλειες χωρίς φορτίο και φορτίο σε σύγκριση με τους συμβατικούς μετασχηματιστές, γεγονός που μειώνει άμεσα το λειτουργικό κόστος.

Ε: Γιατί το σύστημα ψύξης βυθισμένο στο λάδι είναι σημαντικό για εντατικοποιημένες εφαρμογές;

Α: Το μονωτικό λάδι παρέχει διηλεκτρική αντοχή και αποτελεσματική απαγωγή θερμότητας. Μεταφέρει θερμότητα από τον πυρήνα και τις περιελίξεις στην επιφάνεια της δεξαμενής, εξασφαλίζοντας σταθερή λειτουργία ακόμη και υπό συνεχείς συνθήκες υψηλού φορτίου ή υψηλής θερμοκρασίας, τυπικές σε εφαρμογές step up.

Ε: Μπορεί αυτός ο τριφασικός ηλεκτρικός μετασχηματιστής μέσης τάσης να χρησιμοποιηθεί σε εξωτερικούς χώρους;

Α: Ναι. Ο πλήρως σφραγισμένος σχεδιασμός της κυματοειδούς δεξαμενής προστατεύει τα εσωτερικά εξαρτήματα από την υγρασία, τη σκόνη και τα διαβρωτικά περιβάλλοντα, καθιστώντας την ιδανική για εξωτερικές εγκαταστάσεις όπως ηλιακούς σταθμούς, αιολικά πάρκα και βιομηχανικούς υποσταθμούς.

Πλεονεκτήματα των Χαρακτηριστικών

Σημαντικά μειωμένο κόστος λειτουργίας: Το βελτιστοποιημένο μαγνητικό κύκλωμα και τα υλικά χαμηλών απωλειών μειώνουν τις απώλειες ενέργειας, μειώνοντας το κόστος ηλεκτρικής ενέργειας κατά τη διάρκεια ζωής του μετασχηματιστή.

Υψηλή λειτουργική αξιοπιστία: Ο προηγμένος σχεδιασμός αντοχής σε βραχυκύκλωμα και τα βελτιωμένα συστήματα μόνωσης εξασφαλίζουν σταθερή λειτουργία ακόμη και υπό διακυμάνσεις του δικτύου ή συνθήκες σφάλματος.

Χαμηλές απαιτήσεις συντήρησης: Η πλήρως σφραγισμένη δομή εξαλείφει την ανάγκη αντικατάστασης λαδιού και μειώνει τη συχνότητα επιθεώρησης, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας και τα έξοδα συντήρησης.

Συμπαγής και προσαρμόσιμος σχεδιασμός: Η αρθρωτή δομή επιτρέπει ευέλικτη εγκατάσταση σε περιβάλλοντα περιορισμένου χώρου, ενώ οι τυποποιημένες διεπαφές απλοποιούν την ενσωμάτωση με συστήματα διανομής και ελέγχου.

Προϊόντα που προσαρμόζονται στο περιβάλλον

Σενάρια εφαρμογής

Συστήματα Ανανεώσιμων Πηγών Ενέργειας: Ιδανικά για ηλιακά πάρκα και σταθμούς αιολικής ενέργειας για την αύξηση της παραγόμενης ισχύος χαμηλής τάσης σε επίπεδα μέσης τάσης για σύνδεση στο δίκτυο.

Βιομηχανικές εγκαταστάσεις: Χρησιμοποιείται σε εργοστάσια παραγωγής και βαριές βιομηχανίες όπου η ισχύς χαμηλής τάσης από γεννήτριες ή μετατροπείς πρέπει να αυξηθεί για διανομή.

Έργα υποδομής: Κατάλληλο για αεροδρόμια, σιδηροδρόμους και κέντρα δεδομένων που απαιτούν αξιόπιστη ανύψωση τάσης για εφεδρικά ή κύρια συστήματα ισχύος.

Σταθμοί ηλεκτροπαραγωγής: Εφαρμόζεται σε σταθμούς παραγωγής ηλεκτρικής ενέργειας μικρής κλίμακας όπου πρέπει να αυξηθεί η τάση για μετάδοση σε μεγάλες αποστάσεις.

Στοιχεία Παραγωγής

Βασικό Υλικό και Διαδικασία

Ο πυρήνας των μετασχηματιστών κλιμάκωσης είναι κατασκευασμένος με χρήση υψηλής διαπερατότητας ψυχρής έλασης προσανατολισμένου σε κόκκους χάλυβα πυριτίου με βαθμιδωτή σχεδίαση άρθρωσης. Ο πυρήνας είναι κομμένος με ακρίβεια και στοιβάζεται αυτόματα για να εξασφαλίσει ομοιόμορφη κατανομή μαγνητικής ροής, ελαχιστοποιώντας τις απώλειες χωρίς φορτίο και το ρεύμα μαγνήτισης.

Δομή περιελίξεων

Τόσο τα τυλίγματα υψηλής όσο και χαμηλής τάσης τυλίγονται με χάλκινους αγωγούς χωρίς οξυγόνο. Οι περιελίξεις χαμηλής τάσης χρησιμοποιούν φύλλο ή ελικοειδή δομή με διαμήκεις αγωγούς λαδιού, ενισχύοντας τη μηχανική αντοχή και την ικανότητα αντοχής σε βραχυκύκλωμα.

Σύστημα μόνωσης και ψύξης

Χρησιμοποιείται ορυκτέλαιο υψηλής ποιότητας ή φιλικό προς το περιβάλλον μονωτικό υγρό υψηλής πυρκαγιάς. Το σύστημα μόνωσης λαδιού χαρτιού υφίσταται διαδικασίες ξήρανσης και πλήρωσης λαδιού υπό κενό για την εξάλειψη της υπολειμματικής υγρασίας και αέρα, εξασφαλίζοντας υψηλή διηλεκτρική αντοχή και μακροπρόθεσμη αξιοπιστία.

Δεξαμενή και Σφράγιση

Ο σχεδιασμός του κυματοειδούς δοχείου παρέχει αντιστάθμιση θερμικής διαστολής χωρίς την ανάγκη συντήρησης. Η πλήρως σφραγισμένη δομή αποτρέπει την οξείδωση του λαδιού και την είσοδο υγρασίας, μειώνοντας τη συχνότητα συντήρησης και παρατείνοντας τη διάρκεια ζωής του λαδιού.

Q&A: Παραγωγή και Διασφάλιση Ποιότητας

Ε: Πώς διασφαλίζετε την αντοχή σε βραχυκύκλωμα του μετασχηματιστή τριφασικού βυθισμένου σε λάδι;

Α: Οι μετασχηματιστές μας υποβάλλονται σε δοκιμή βραχυκυκλώματος σε εθνικά αναγνωρισμένα εργαστήρια. Ο συνδυασμός περιελίξεων από φύλλο αλουμινίου, άκαμπτων στηριγμάτων πηνίου και αυτοασφαλιζόμενων συνδετήρων διασφαλίζει ότι η δομή παραμένει ανέπαφη κάτω από ξαφνικές συνθήκες σφάλματος.

Ε: Ποια πρότυπα ποιότητας ακολουθείτε;

Α: Όλα τα προϊόντα σχεδιάζονται, κατασκευάζονται και ελέγχονται σύμφωνα με τα πρότυπα IEC 60076, GB1094 και ISO 9001:2015. Κάθε μονάδα υποβάλλεται σε ολοκληρωμένες δοκιμές ρουτίνας και τύπου πριν από την παράδοση.

Ο σχεδιασμός και η δοκιμή των μετασχηματιστών πρέπει να συμμορφώνονται με τα ακόλουθα πρότυπα:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Προδιαγραφές και τεχνικές απαιτήσεις για μετασχηματιστές ισχύος βυθισμένου σε λάδι》

JB/T3837-2010 《Μέθοδος σύνταξης ονομασιών τύπων για προϊόντα μετασχηματιστών》

GB/T311.1-3.11-97 《Τεχνικές δοκιμών συντονισμού μόνωσης και υψηλής τάσης για εξοπλισμό μετάδοσης και μετασχηματισμού υψηλής τάσης》

GB10237-88 《Επίπεδα μόνωσης και διηλεκτρικές δοκιμές για μετασχηματιστές ισχύος—Εξωτερικές αποστάσεις αέρα μόνωσης》

GB7595-87 《Πρότυπο ποιότητας για λάδι μετασχηματιστή σε υπηρεσία》

GB7328-87 《Μέτρηση στάθμης ήχου για μετασχηματιστές》

GB7534-87 《Μέτρηση μερικής εκφόρτισης》

GB/T15164-94 《Οδηγός φόρτωσης για μετασχηματιστές ισχύος βυθισμένους σε λάδι》

DL/T586-95 《Τεχνικός οδηγός για την εποπτεία κατασκευής χρηστών ηλεκτρικού εξοπλισμού》

GB/T311.1-3.11-97 《Τεχνικές δοκιμών συντονισμού μόνωσης και υψηλής τάσης για εξοπλισμό μετάδοσης και μετασχηματισμού υψηλής τάσης》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Ταξινόμηση ποιότητας προϊόντος για μετασχηματιστές ισχύος βυθισμένου σε λάδι》

ZBK41005-89 《Επίπεδο ήχου μετασχηματιστών 6-220KV》
