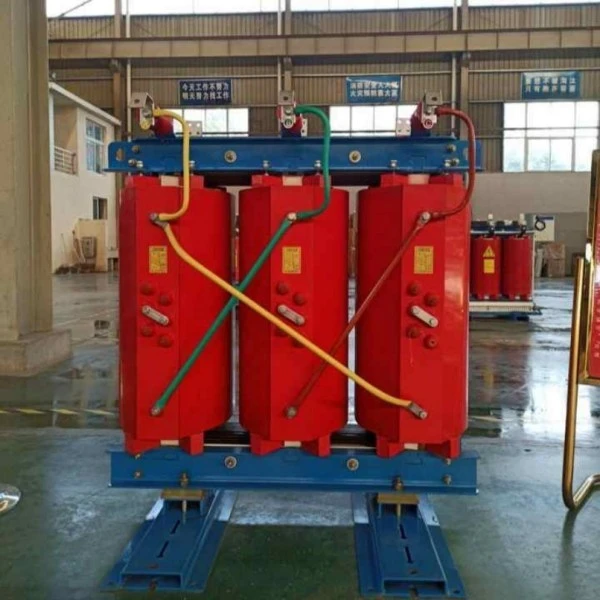

Μετασχηματιστής ξηρού τύπου με επίστρωση χαλκού

Τι είναι αυτός ο εξοπλισμός;

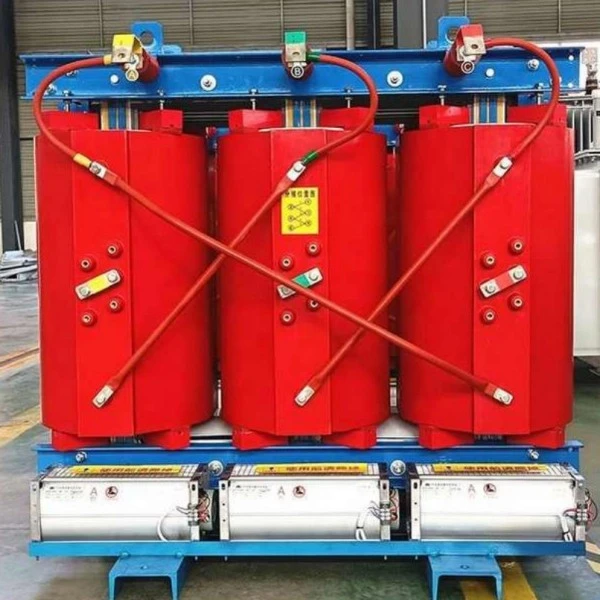

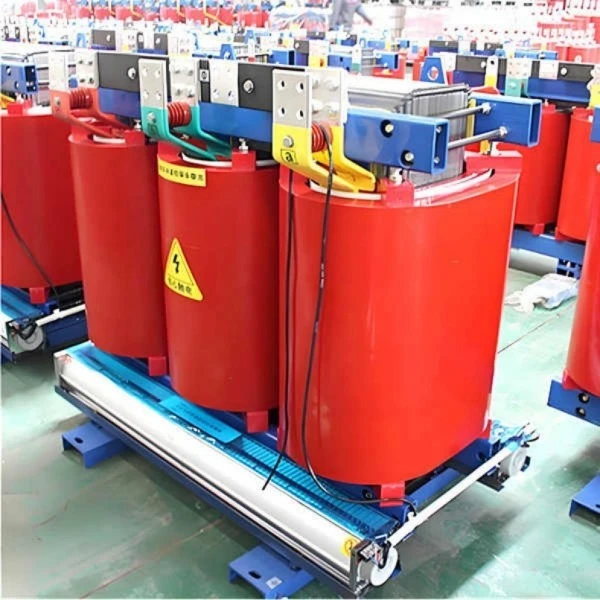

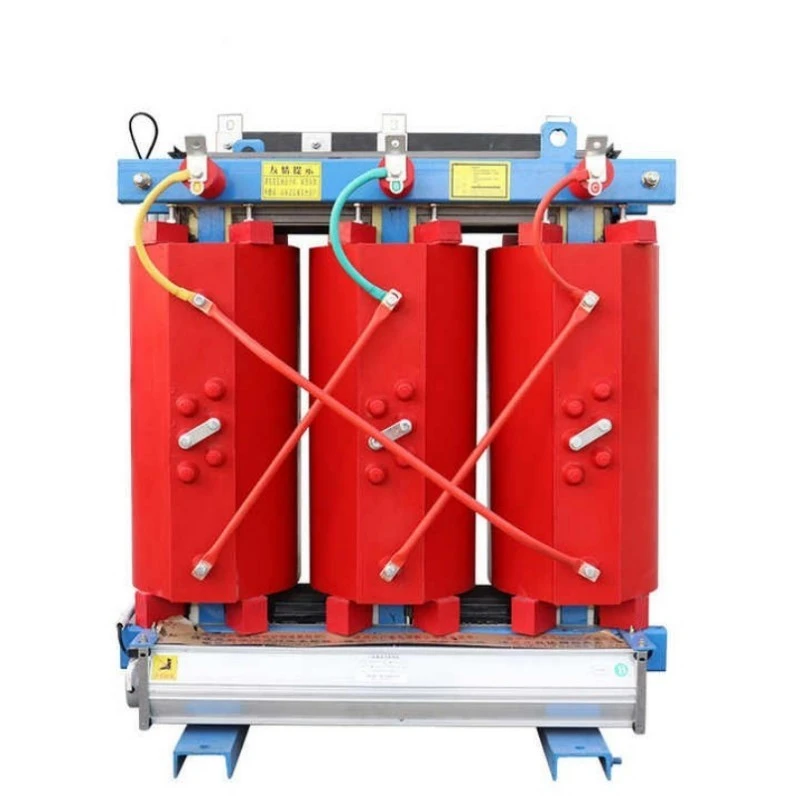

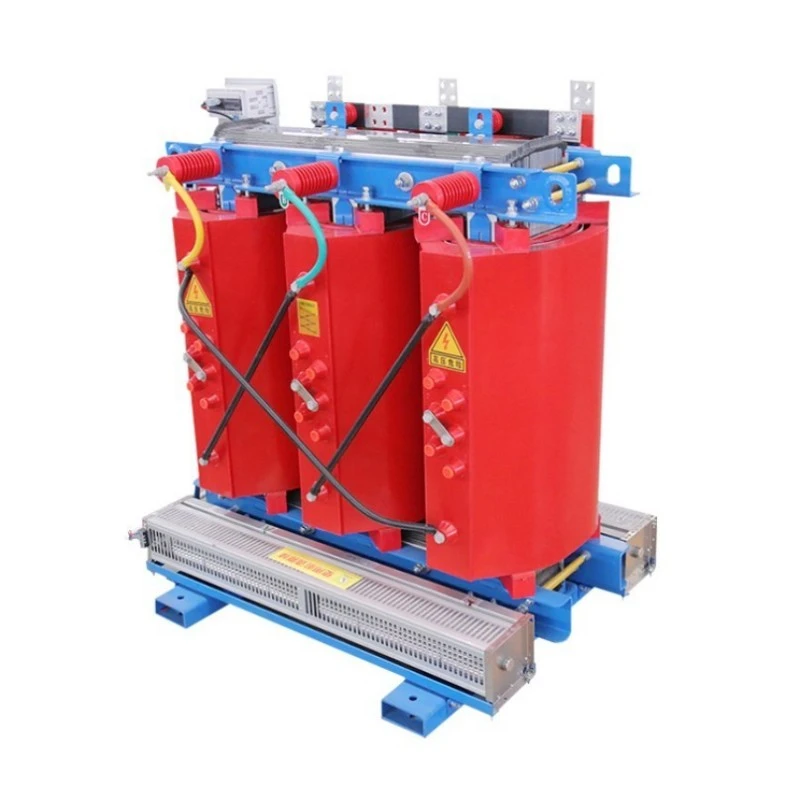

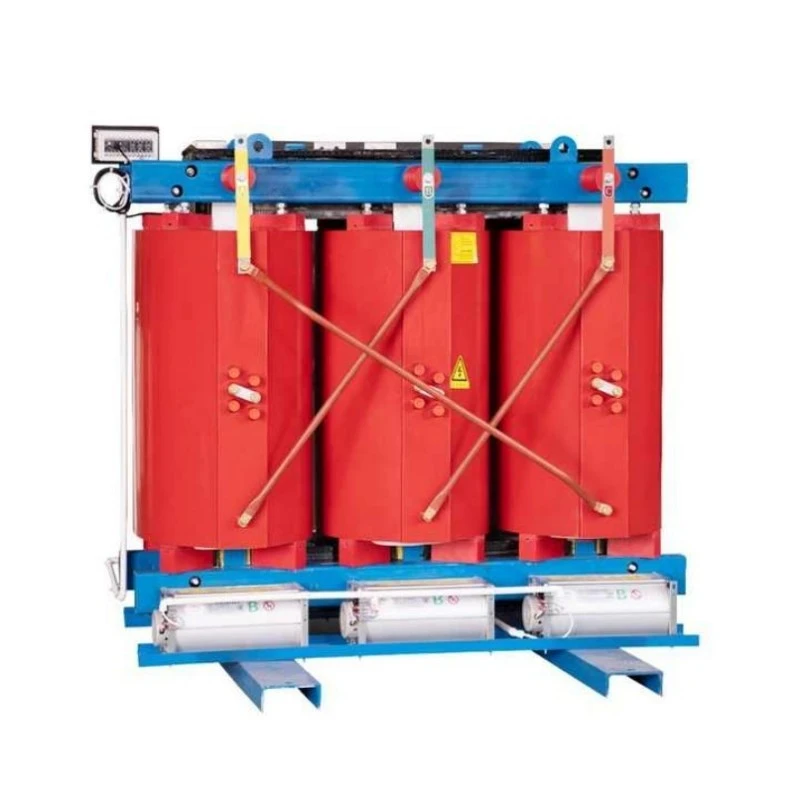

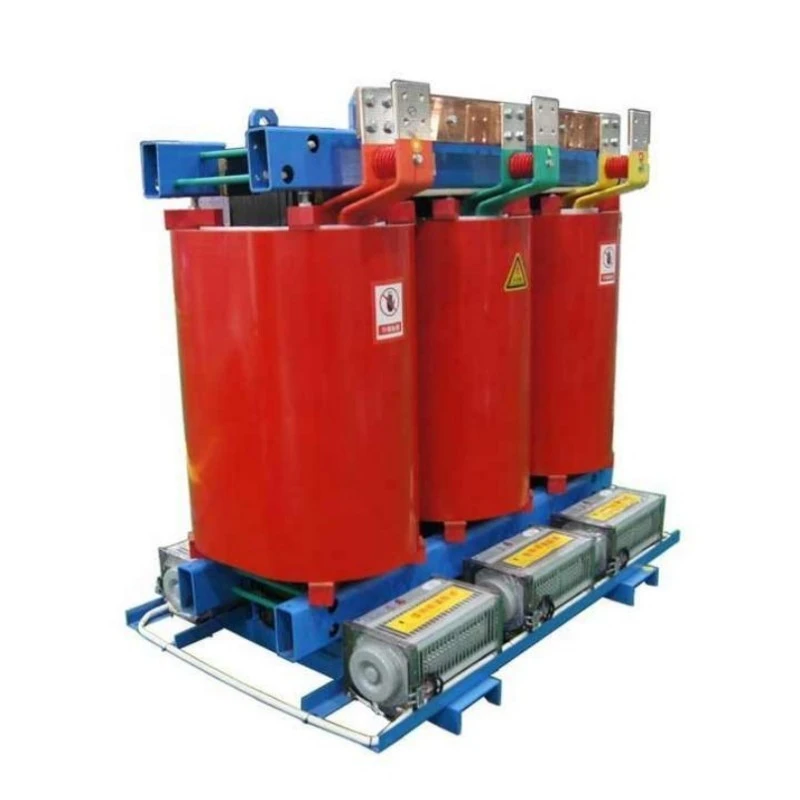

Ο μετασχηματιστής ξηρού τύπου με επίστρωση χαλκού είναι ένας τριφασικός μετασχηματιστής ξηρού τύπου χυτής ρητίνης, ειδικά σχεδιασμένος για εξωτερικές εγκαταστάσεις που τοποθετούνται σε μαξιλαράκια. Μειώνει τη μέση τάση (συνήθως 10kV–35kV) σε χαμηλή τάση (400V/380V) για ασφαλή διανομή σε οικιστικές κοινότητες, εμπορικά κέντρα, βιομηχανικά πάρκα και έργα ανανεώσιμων πηγών ενέργειας.

Σε αντίθεση με τα παραδοσιακάμετασχηματιστές βυθισμένοι σε λάδι, αυτό το προϊόν δεν χρησιμοποιεί μονωτικό λάδι. Αντίθετα, χρησιμοποιεί στερεά μόνωση εποξειδικής ρητίνης σε συνδυασμό με φυσική ή εξαναγκασμένη ψύξη αέρα. Οι περιελίξεις είναι κατασκευασμένες εξ ολοκλήρου από χαλκό υψηλής αγωγιμότητας, εξασφαλίζοντας μικρότερες απώλειες αντίστασης, καλύτερη ικανότητα υπερφόρτωσης και μεγαλύτερη διάρκεια ζωής. Το περίβλημα που τοποθετείται σε μαξιλαράκι επιτρέπει την άμεση εγκατάσταση στο επίπεδο του εδάφους χωρίς την ανάγκη ξεχωριστού κτιρίου υποσταθμού, εξοικονομώντας σημαντικά το κόστος κατασκευής και τον χώρο.

Περιγραφή προϊόντος

Ο μετασχηματιστής ξηρού τύπου με επίστρωση χαλκού της Lugao έχει σχεδιαστεί για αξιοπιστία, αποτελεσματικότητα και ασφάλεια σε εξωτερικά δίκτυα διανομής. Με ονομαστική τάση από 50kVA έως 2500kVA, με τυπικές τάσεις 10kV/0,4kV (προσαρμόσιμη σε 6kV, 20kV ή 35kV), αυτός ο μετασχηματιστής πληροί τα πρότυπα ενεργειακής απόδοσης Επιπέδου 2 GB 20052-2020, με ορισμένα μοντέλα να πλησιάζουν το επίπεδο.

Η βασική ηλεκτρική απόδοση περιλαμβάνει απώλειες χωρίς φορτίο έως και 37% χαμηλότερες από τους συμβατικούς μετασχηματιστές ξηρού τύπου, απώλειες φορτίου μειωμένες έως και 30%, μερική εκφόρτιση ≤5pC και επίπεδα θορύβου ≤55dB στο 1 μέτρο. Οι χάλκινες περιελίξεις εξασφαλίζουν εξαιρετική θερμική αγωγιμότητα και μηχανική αντοχή, βελτιώνοντας σημαντικά την αντοχή σε βραχυκύκλωμα.

Η μονάδα στεγάζεται σε ένα ανθεκτικό στις καιρικές συνθήκες περίβλημα, με δυνατότητα κλειδώματος, με πιστοποίηση IP23 ή υψηλότερο, που προστατεύει από τη βροχή, τη σκόνη και τους βανδαλισμούς. Ένα έξυπνο σύστημα ελέγχου θερμοκρασίας με αισθητήρες PT100, ανεμιστήρες αυτόματης εκκίνησης, συναγερμό υπερθέρμανσης και επικοινωνία RS485 περιλαμβάνεται στάνταρ.

Με διάρκεια σχεδιασμού 30 ετών και ελάχιστες απαιτήσεις συντήρησης, αυτός ο μετασχηματιστής ξηρού τύπου με επίστρωση χαλκού είναι η ιδανική επιλογή για επιχειρήσεις κοινής ωφέλειας, εργολάβους EPC και διαχειριστές εγκαταστάσεων που αναζητούν μια ασφαλή, μακροχρόνια λύση διανομής και εξοικονόμησης ενέργειας.

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικό προϊόντος και εφαρμογή

Βασικά Χαρακτηριστικά

Περιελίξεις από χαλκό – Μικρότερες απώλειες αντίστασης, μεγαλύτερη ικανότητα υπερφόρτωσης και καλύτερη αντοχή σε βραχυκύκλωμα σε σύγκριση με το αλουμίνιο.

Πυράντοχη & Αντιεκρηκτική – Χύτευση εποξειδικής ρητίνης, αυτοσβενόμενη, χωρίς κίνδυνο διαρροής λαδιού.

Σχεδιασμός με επίστρωση – Εγκατάσταση σε επίπεδο εδάφους, δεν απαιτείται κατασκευή υποσταθμού, εξοικονομεί 40–60% κόστος πολιτικών εργασιών.

Εξαιρετικά χαμηλές απώλειες – Πληροί την ενεργειακή απόδοση επιπέδου 2 GB, μειώνει σημαντικά τους ετήσιους λογαριασμούς ηλεκτρικής ενέργειας.

Έξυπνη παρακολούθηση – Αισθητήρες PT100, αυτόματη εκκίνηση ανεμιστήρα, συναγερμός/ταξίδι υπερθέρμανσης, RS485 σε BAS.

Χαμηλό θόρυβο – ≤55dB, κατάλληλο για κατοικίες και επαγγελματικούς χώρους.

Χωρίς συντήρηση – Χωρίς δοκιμή λαδιού, χωρίς στέγνωμα, χωρίς κινούμενα μέρη.

Ερωτήσεις & Απαντήσεις: Επεξήγηση του χαρακτηριστικού προϊόντος

Ε1: Γιατί να επιλέξετε έναν μετασχηματιστή ξηρού τύπου με επίστρωση χαλκού έναντι ενός τύπου βυθισμένου στο λάδι για εξωτερική χρήση;

Α: Οι μετασχηματιστές βυθισμένοι στο λάδι ενέχουν κινδύνους πυρκαγιάς και διαρροής, ειδικά σε κατοικημένες ή περιβαλλοντικά ευαίσθητες περιοχές. Ο μετασχηματιστής ξηρού τύπου με επίστρωση χαλκού δεν χρησιμοποιεί λάδι, επομένως υπάρχει μηδενικός κίνδυνος εξάπλωσης πυρκαγιάς ή μόλυνσης του εδάφους. Επιπλέον, οι χάλκινες περιελίξεις παρέχουν καλύτερη θερμική αγωγιμότητα και μηχανική αντοχή, εξασφαλίζοντας αξιόπιστη λειτουργία ακόμη και κάτω από τα αιχμής καλοκαιρινά φορτία. Πολλοί δήμοι απαιτούν πλέον μετασχηματιστές ξηρού τύπου για νέες υπαίθριες εγκαταστάσεις λόγω αυστηρότερων κωδίκων πυρκαγιάς.

Ε2: Το τύλιγμα χαλκού αξίζει πραγματικά το επιπλέον κόστος σε σύγκριση με το αλουμίνιο;

Α: Απολύτως. Ενώ το αρχικό κόστος ενός μετασχηματιστή ξηρού τύπου με επίστρωση χαλκού είναι περίπου 15–20% υψηλότερο από μια μονάδα τυλίγματος αλουμινίου, το συνολικό κόστος του κύκλου ζωής είναι σημαντικά χαμηλότερο. Ο χαλκός έχει 40% υψηλότερη αγωγιμότητα, που σημαίνει μικρότερες απώλειες φορτίου και μειωμένους λογαριασμούς ρεύματος. Ο χαλκός έχει επίσης μεγαλύτερη αντοχή σε εφελκυσμό, επομένως ο μετασχηματιστής αντέχει καλύτερα τις δυνάμεις βραχυκυκλώματος. Σε μια διάρκεια ζωής 30 ετών, η εξοικονόμηση ενέργειας από μόνη της δικαιολογεί εύκολα την επένδυση.

Ε3: Μπορεί αυτός ο μετασχηματιστής να χειριστεί την υψηλή υγρασία και τις περιόδους βροχών, ειδικά στις νότιες περιοχές;

Α: Ναι. Ο μετασχηματιστής ξηρού τύπου με επίστρωση χάλκινης περιέλιξης χρησιμοποιεί μια διαδικασία χύτευσης υπό κενό όπου η εποξειδική ρητίνη ενθυλακώνει πλήρως τις χάλκινες περιελίξεις, σχηματίζοντας ένα σφραγισμένο μονωτικό στρώμα. Ο πυρήνας και οι σφιγκτήρες υποβάλλονται σε αντιδιαβρωτική επεξεργασία. Με περίβλημα IP23, ο μετασχηματιστής λειτουργεί κανονικά σε 100% σχετική υγρασία. Δεν απαιτείται στέγνωμα πριν από την επανεκκίνηση μετά από παρατεταμένο κλείσιμο.

Ε4: Τι συμβαίνει εάν ο μετασχηματιστής υπερφορτωθεί κατά τις καλοκαιρινές αιχμές;

Α: Υπό φυσική ψύξη (AN), λειτουργεί συνεχώς με 100% φορτίο. Με την εξαναγκασμένη ψύξη αέρα (AF), η χωρητικότητα αυξάνεται κατά 40–50%. Οι χάλκινες περιελίξεις μπορούν να αντέξουν 150% ονομαστικό φορτίο για 2 ώρες. Αυτή η δυνατότητα υπερφόρτωσης διασφαλίζει τη συνέχεια της ισχύος κατά τη διάρκεια κρίσιμων συμβάντων.

Ε5: Πόσο καιρό είναι η εγγύηση και τι καλύπτει;

Α: Η τυπική εγγύηση είναι 12 μήνες από την αποστολή, που καλύπτει όλα τα κατασκευαστικά ελαττώματα. Ένα συμβόλαιο επί πληρωμή υπηρεσιών μπορεί να επεκτείνει την εγγύηση σε 36 ή 60 μήνες. Η τεχνική υποστήριξη είναι δωρεάν εφ' όρου ζωής.

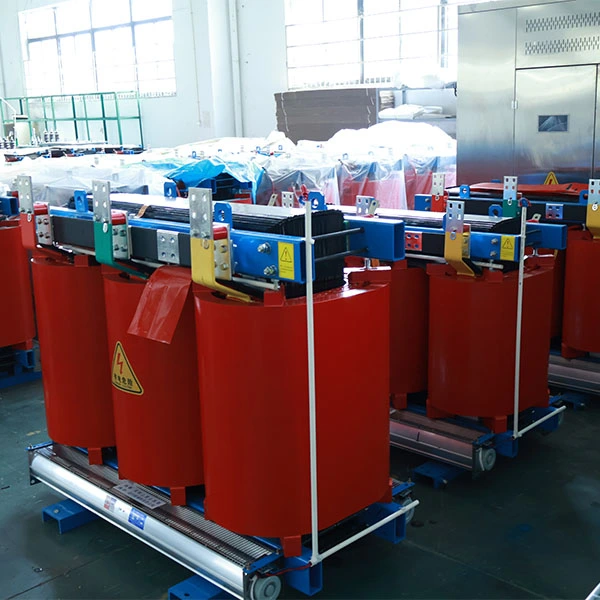

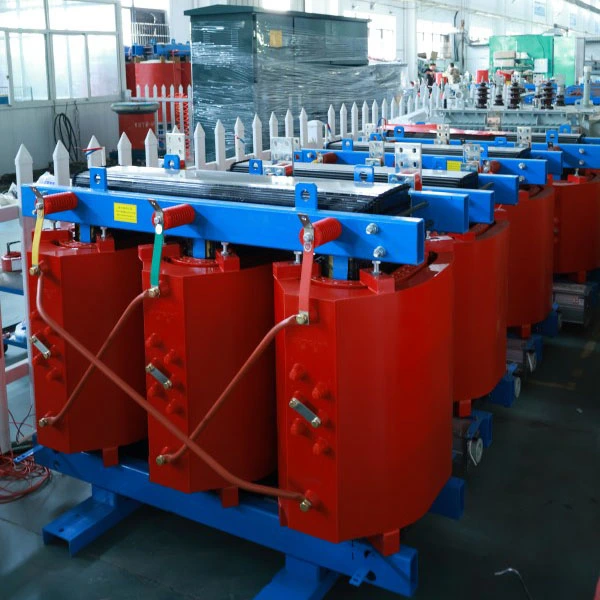

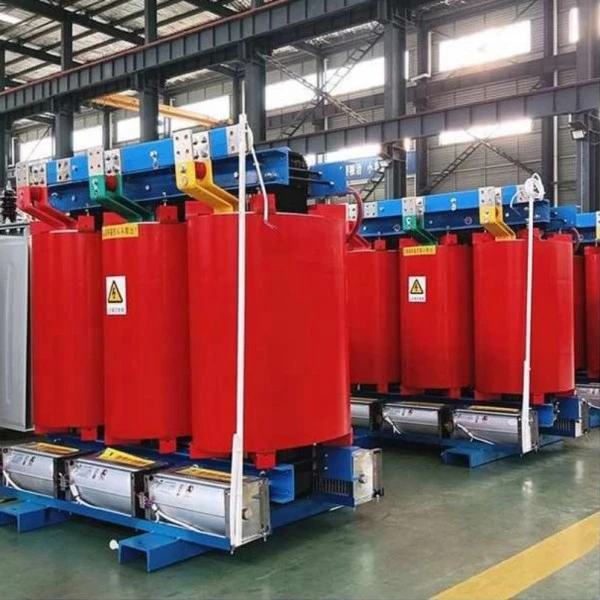

Στοιχεία Παραγωγής

Βασικό Υλικό και Διαδικασία Κατασκευής

Ο πυρήνας κάθε μετασχηματιστή ξηρού τύπου με επίστρωση χάλκινης περιέλιξης είναι κατασκευασμένος με χρήση υψηλής διαπερατότητας ψυχρής έλασης προσανατολισμένου σε κόκκους χάλυβα πυριτίου, με βηματικούς αρμούς για την ελαχιστοποίηση του ρεύματος χωρίς φορτίο και των απωλειών αδέσποτων. Ο πυρήνας κόβεται με ακρίβεια και στοιβάζεται αυτόματα για να εξασφαλίσει ομοιόμορφες μαγνητικές διαδρομές.

Κατασκευή περιελίξεων – όλος χαλκός

Τόσο τα τυλίγματα υψηλής όσο και χαμηλής τάσης χρησιμοποιούν χάλκινους αγωγούς χωρίς οξυγόνο. Οι περιελίξεις χαμηλής τάσης υιοθετούν μια διαμόρφωση περιέλιξης φύλλου με ομοιόμορφη μόνωση μεταξύ των στρωμάτων, ενισχύοντας σημαντικά την αντοχή σε βραχυκύκλωμα. Η ανώτερη θερμική αγωγιμότητα του χαλκού βοηθά επίσης στην πιο αποτελεσματική διάχυση της θερμότητας, μειώνοντας τις θερμοκρασίες των καυτών σημείων.

Μονωτικό Σύστημα – Εποξειδική Ρητίνη Χύτευση κενού

Οι περιελίξεις χυτεύονται υπό κενό με εποξειδική ρητίνη υψηλής ποιότητας, εξαλείφοντας τα κενά και εξασφαλίζοντας μερική εκφόρτιση ≤5pC. Αυτό το στερεό σύστημα μόνωσης είναι επιβραδυντικό της φλόγας, ανθεκτικό στην υγρασία και χημικά σταθερό. Δεν χρησιμοποιείται μονωτικό λάδι, καθιστώντας τον μετασχηματιστή ασφαλή για εσωτερικές και εξωτερικές εγκαταστάσεις που τοποθετούνται σε τακάκια.

Σχεδίαση περιβλήματος και επίστρωσης

Ομετασχηματιστήςστεγάζεται σε ένα βαρέως τύπου περίβλημα από χάλυβα που κλειδώνει με επίστρωση πούδρας ανθεκτική στις καιρικές συνθήκες. Η τυπική προστασία είναι IP23 (ανθεκτικό στη βροχή και τη σκόνη), με IP34 ή IP54 προαιρετικά για σκληρά περιβάλλοντα. Η βάση είναι σχεδιασμένη για άμεση τοποθέτηση σε τσιμεντένιο μαξιλαράκι, με είσοδο καλωδίου από κάτω. Τα ωτία ανύψωσης και οι ακροδέκτες γείωσης είναι στάνταρ.

Διασφάλιση Ποιότητας και Δοκιμών

Κάθε μετασχηματιστής ξηρού τύπου με επίστρωση χάλκινης περιέλιξης υποβάλλεται σε εκτενείς δοκιμές τύπου και δοκιμές ρουτίνας πριν από την παράδοση, συμπεριλαμβανομένων:

1. Δοκιμές απώλειας χωρίς φορτίο και απώλειας φορτίου

2. Δοκιμή σύνθετης αντίστασης βραχυκυκλώματος

3. Δοκιμή αντοχής σε επαγόμενη υπέρταση

4. Μέτρηση μερικής εκφόρτισης (≤5pC)

5. Δοκιμή κεραυνικής ώθησης

6. Δοκιμή αύξησης θερμοκρασίας

7. Όλοι οι βασικοί δείκτες απόδοσης υπερβαίνουν τις απαιτήσεις GB και IEC.

Πιστοποιήσεις

1. Σύστημα Διαχείρισης Ποιότητας ISO 9001:2015

2. Πιστοποιημένο CE

3. Πληκτρολογήστε αναφορές δοκιμών από ανεξάρτητα εργαστήρια
