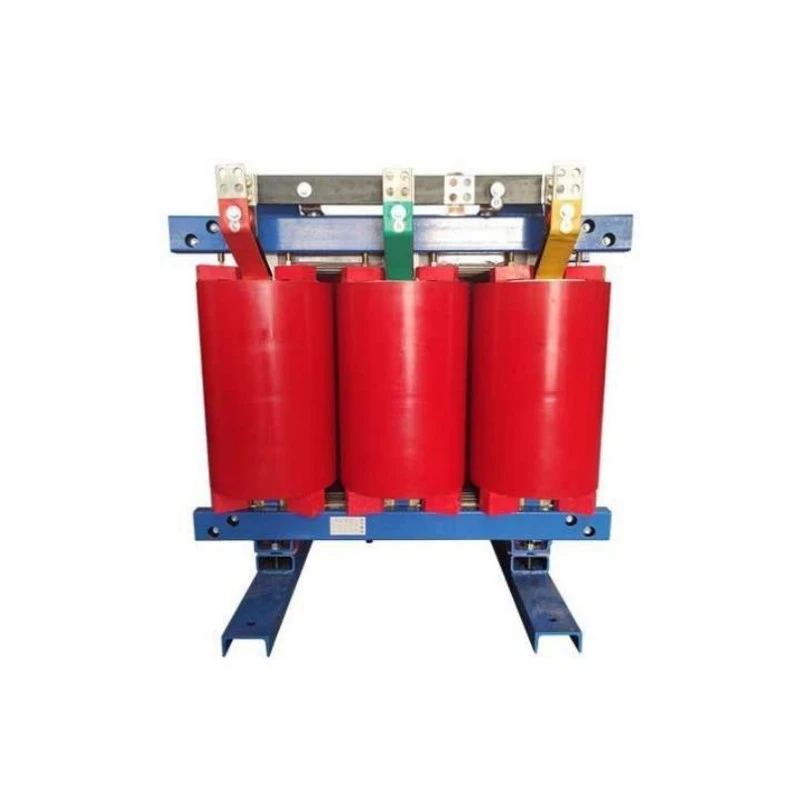

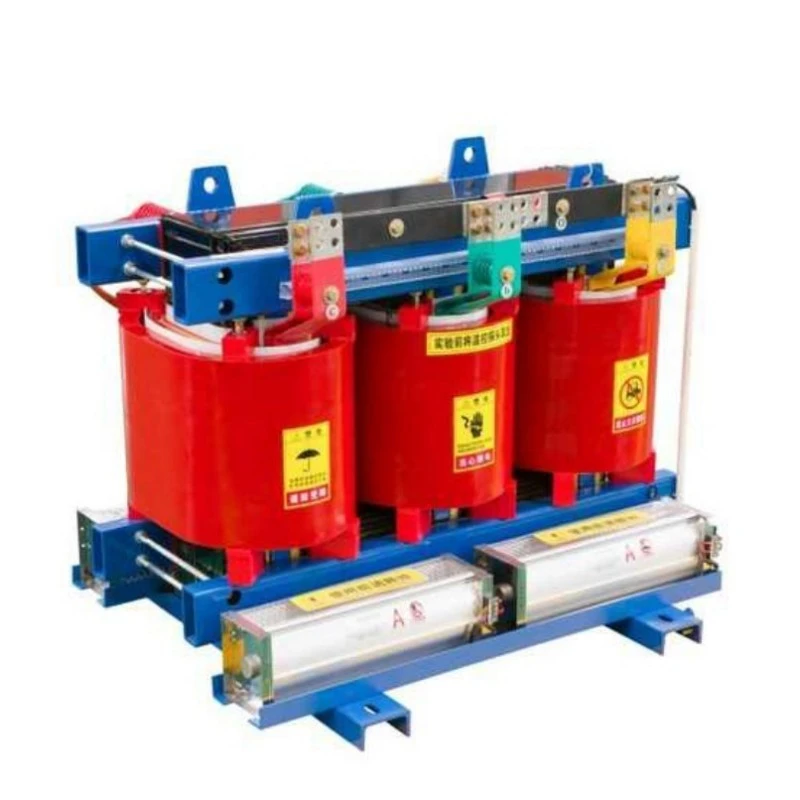

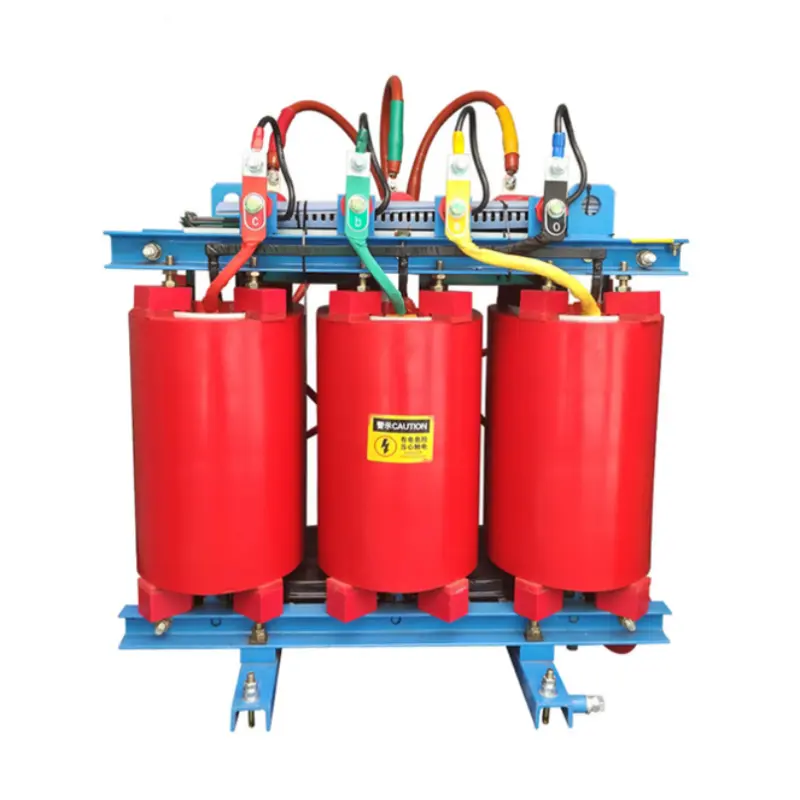

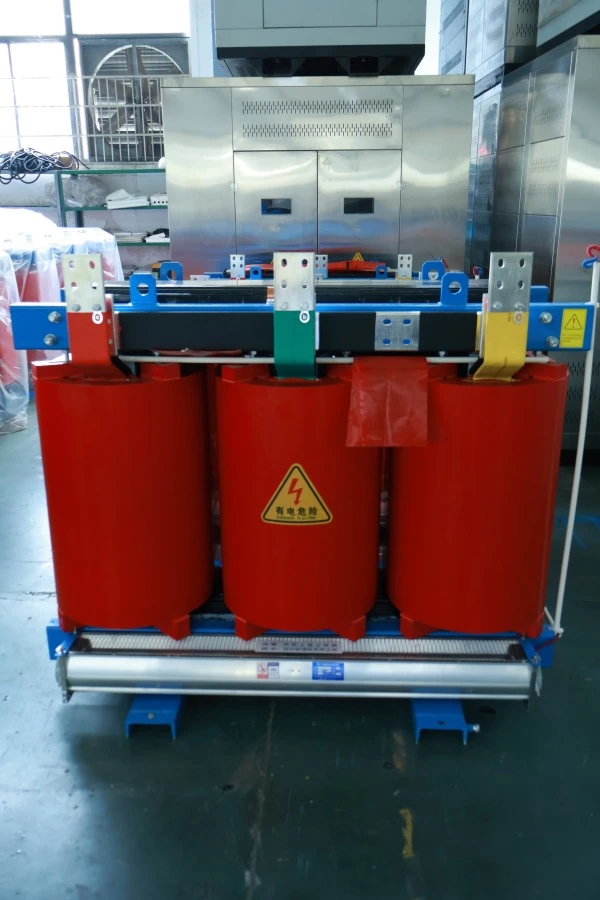

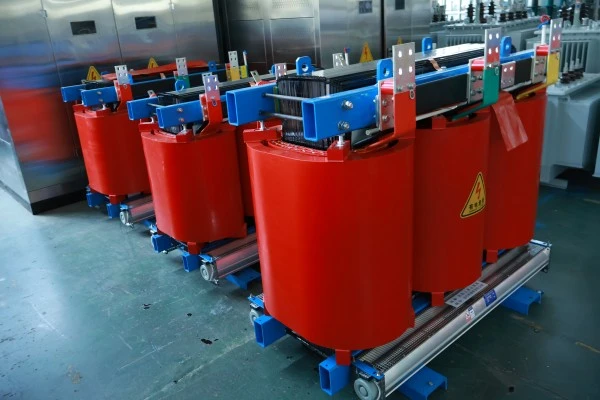

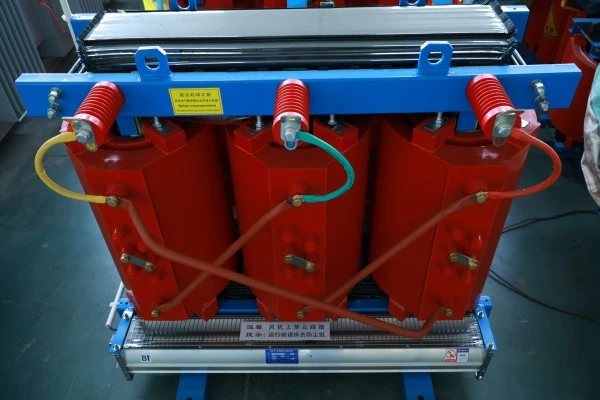

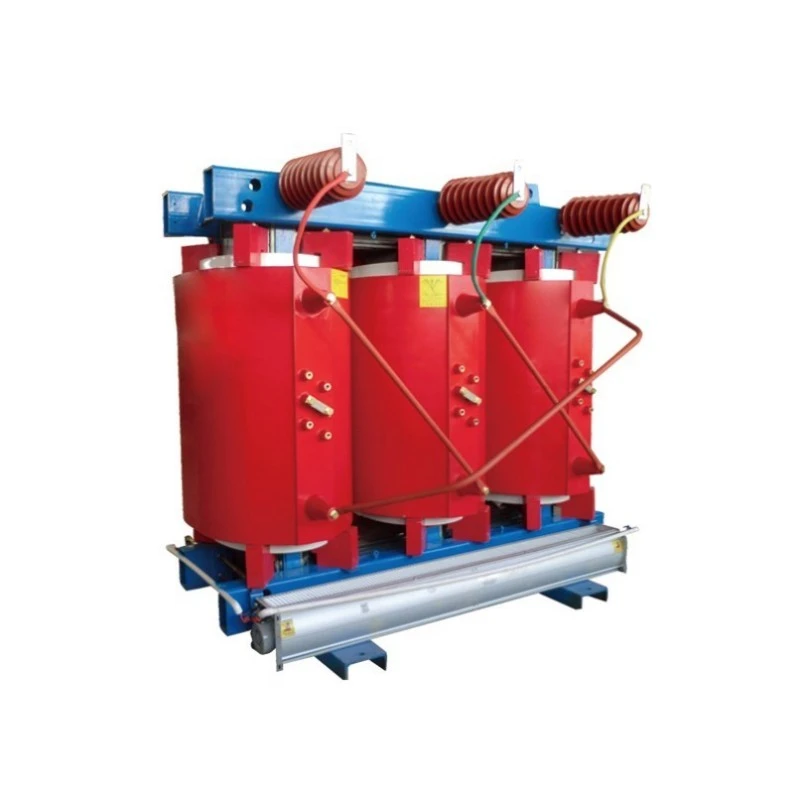

Μετασχηματιστής ισχύος ξηρού τύπου περιέλιξης χαλκού SCB13

Τι είναι αυτό;

Η σειρά SCB13 είναι τριφασική, με μόνωση από ρητίνη, με περιέλιξη χαλκούμετασχηματιστή ισχύος ξηρού τύπου. Στην ονομασία, το "SC" σημαίνει χυτή ρητίνη (εποξειδική ρητίνη χύτευση κενού), το "B" υποδεικνύει περιελίξεις αλουμινίου και το "13" αντιπροσωπεύει το επίπεδο απόδοσης, πράγμα που σημαίνει ότι οι τιμές απωλειών του πληρούν τις απαιτήσεις ενεργειακής απόδοσης επιπέδου 1 του εθνικού προτύπου GB 20052-2020. Το αγώγιμο υλικό του πυρήνα είναι χαλκός υψηλής καθαρότητας χωρίς οξυγόνο, όχι αλουμίνιο ή αλουμίνιο με επένδυση χαλκού.

Τι κάνει;

1. Μετατροπή τάσης: Μετατρέπει την υψηλή τάση (10kV, 35kV) σε χαμηλή τάση (400V, 690V) ή αυξάνει ανάλογα με τις ανάγκες, ικανοποιώντας τις απαιτήσεις τάσης διάφορου εξοπλισμού.

2. Διανομή ισχύος: Ως η βασική συσκευή ενός συστήματος διανομής, παρέχει με ασφάλεια ενέργεια σε πολλαπλά φορτία όπως βιομηχανικές εγκαταστάσεις, εμπορικά συγκροτήματα, πολυώροφα κτίρια και αιολικά πάρκα.

3. Ασφαλής τροφοδοσία : Λόγω της στερεάς μόνωσης από μη εύφλεκτη εποξειδική ρητίνη, δεν ψεκάζει λάδι και δεν πιάνει φωτιά ακόμη και σε περίπτωση εσωτερικών βλαβών, καθιστώντας το ιδιαίτερα κατάλληλο για εσωτερικές εγκαταστάσεις ή τοποθεσίες με αυστηρές απαιτήσεις πυρασφάλειας.

4. Αθόρυβη λειτουργία: Ο θόρυβος λειτουργίας είναι σημαντικά χαμηλότερος από τους παραδοσιακούς μετασχηματιστές που βυθίζονται σε λάδι, καθιστώντας τον κατάλληλο για κατοικημένες περιοχές, νοσοκομεία, κτίρια γραφείων και άλλα περιβάλλοντα ευαίσθητα στον θόρυβο.

Εν ολίγοις, ο SCB13 Copper Winding Dry Type Power Transformer είναι μια σύγχρονη συσκευή πυρήνα διανομής ισχύος που ενσωματώνει υψηλή ενεργειακή απόδοση, πυρήνα εξ ολοκλήρου από χαλκό, χαμηλό θόρυβο και ασφάλεια επιβραδυντικής φλόγας.

Πλεονεκτήματα προϊόντος

Σε σύγκριση με τους συνηθισμένους μετασχηματιστές ξηρού τύπου, αυτό το προϊόν προσφέρει πέντε βασικά πλεονεκτήματα:

Περιελίξεις από χαλκό, εξαιρετική αγωγιμότητα:Όλες οι περιελίξεις υψηλής και χαμηλής τάσης τυλίγονται χρησιμοποιώντας χάλκινο ορθογώνιο σύρμα ή φύλλο χαλκού που έλκεται από ράβδους χωρίς οξυγόνο. Η ειδική αντίσταση του χαλκού (περίπου 0,0172 Ω·mm²/m) είναι πολύ χαμηλότερη από αυτή του αλουμινίου (περίπου 0,0283 Ω·mm²/m). Επομένως, οι χάλκινες περιελίξεις της ίδιας διατομής έχουν χαμηλότερη αντίσταση, λιγότερη παραγωγή θερμότητας και υψηλότερη απόδοση μετατροπής ισχύος. Το κόστος ηλεκτρικής ενέργειας που εξοικονομείται κατά τη μακροχρόνια λειτουργία υπερβαίνει κατά πολύ τη διαφορά αρχικής επένδυσης.

Ενεργειακή απόδοση επιπέδου 1, συμβατό με την εθνική στρατηγική διπλού άνθρακα:Το επίπεδο απώλειας SCB13 έχει σχεδιαστεί αυστηρά για να πληροί τα εθνικά πρότυπα ενεργειακής απόδοσης Επιπέδου 1. Οι απώλειες χωρίς φορτίο είναι περίπου 10% χαμηλότερες από το SCB12 και οι απώλειες φορτίου είναι πάνω από 5% χαμηλότερες. Για έναν μετασχηματιστή 1000 kVA που λειτουργεί 8.000 ώρες ετησίως, αυτό εξοικονομεί πάνω από 10.000 γιουάν ετησίως σε κόστος ηλεκτρικής ενέργειας, ανακτώντας τη διαφορά τιμής σε σύγκριση με τους τυπικούς μετασχηματιστές μέσα σε 3-5 χρόνια.

Εποξειδική ρητίνη χύτευση κενού, αξιόπιστη μόνωση:Τα τυλίγματα χυτεύονται και σκληρύνονται με εισαγόμενη εποξειδική ρητίνη Huntsman (ή ισοδύναμης ποιότητας) υπό κενό, εξαλείφοντας εντελώς τις φυσαλίδες αέρα. Το σκληρυμένο μονωτικό στρώμα έχει υψηλή μηχανική αντοχή, αντοχή σε θερμικό σοκ, αντοχή σε ρωγμές και προστασία υγρασίας/βρωμιάς. Η μερική εκφόρτιση ελέγχεται κάτω από 5 pC, πολύ ανώτερη από τα εθνικά πρότυπα.

Ισχυρή ικανότητα υπερφόρτωσης, προσαρμόζεται σε κυμαινόμενα φορτία:Υπό φυσική ψύξη, μπορεί να λειτουργήσει μακροπρόθεσμα με υπερφόρτωση 10%. με εξαναγκασμένη ψύξη αέρα (εγκατεστημένοι ανεμιστήρες), η ικανότητα εξόδου μπορεί να αυξηθεί σε πάνω από 120% της ονομαστικής τιμής. Για εποχιακές αιχμές φορτίου (π.χ. χρήση κλιματιστικού καλοκαιριού), δεν απαιτείται άμεση αύξηση της χωρητικότητας.

Ανθεκτικό στην υγρασία και τη μόλυνση, ισχυρή προσαρμοστικότητα στο περιβάλλον:Η επιφάνεια περιέλιξης από χυτή εποξική ρητίνη είναι λεία, πυκνή και μη υγροσκοπική. Ακόμη και μετά από διακοπή λειτουργίας σε περιβάλλοντα 100% σχετικής υγρασίας, μπορεί να ξεκινήσει απευθείας με πλήρες φορτίο χωρίς προθέρμανση. Ιδιαίτερα κατάλληλο για υγρά ή διαβρωτικά περιβάλλοντα, όπως υπόγειους χώρους διανομής, παράκτιες περιοχές ψεκασμού υψηλής περιεκτικότητας σε αλάτι και χημικά εργοστάσια.

Χαρακτηριστικά προϊόντος

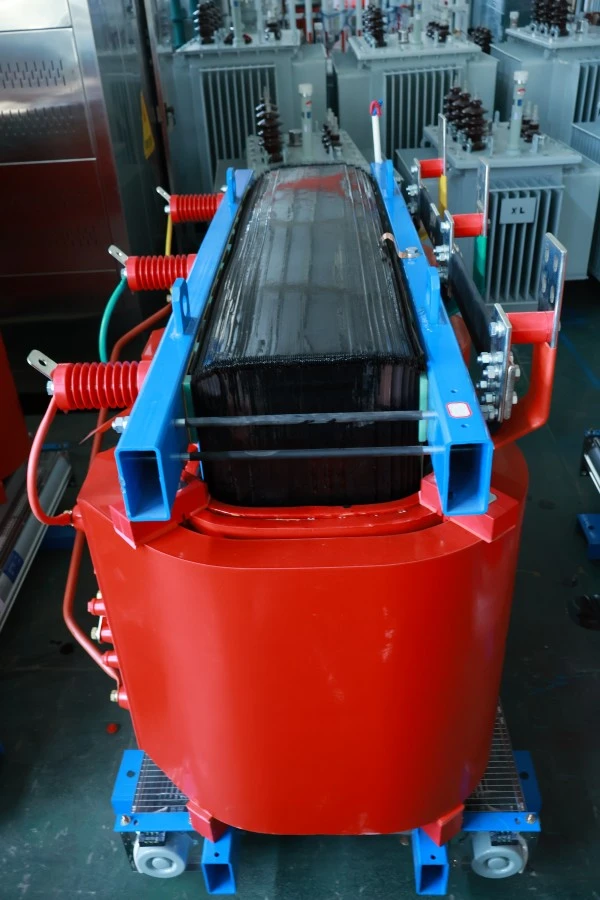

Δομή πυρήνα: Χρησιμοποιεί τεχνολογία ελασματοποίησης step-lap πλήρως 45°, με άκρα πυρήνα και ζυγούς που σφίγγονται από ιμάντες ή πλάκες υψηλής αντοχής. Η εφαρμογή χάλυβα πυριτίου προσανατολισμένου σε κόκκους υψηλής διαπερατότητας (B30R090 ή ανώτερης ποιότητας) ελαχιστοποιεί τις απώλειες τόσο της υστέρησης όσο και των απωλειών δινορευμάτων.

Περιελίξεις χαμηλής τάσης : Περιτυλίγεται με φύλλο χαλκού, στερεωμένο στα άκρα με ακραίους δακτυλίους ρητίνης. Το πλάτος του φύλλου χαλκού ισούται με το ύψος περιέλιξης, παρέχοντας ομοιόμορφη αξονική κατανομή στροφών του αμπέρ και εξαιρετικά υψηλή αντίσταση σε ηλεκτρομαγνητικές δυνάμεις βραχυκυκλώματος. Η μόνωση στρώσης χρησιμοποιεί προεμποτισμένο υλικό DMD.

Περιελίξεις Υψηλής Τάσης: Τυλίγεται σε πολυεπίπεδα τμήματα χρησιμοποιώντας σμάλτο ορθογώνιο σύρμα χαλκού κατηγορίας Η, με χυτή ρητίνη μεταξύ κάθε στρώσης, σχηματίζοντας μια στιβαρή σύνθετη μόνωση εποξειδικής ρητίνης ενισχυμένη με ίνες γυαλιού. Οι βρύσες οδηγούνται έξω από τη μέση της περιέλιξης για να βελτιωθεί η κατανομή της τάσης παλμού.

Σύστημα Ελέγχου & Προστασίας Θερμοκρασίας: Κάθε περιέλιξη φάσης έχει προ-ενσωματωμένα RTD από πλατίνα PT100 για παρακολούθηση θερμοκρασίας hot spot σε πραγματικό χρόνο. Ο συνοδευτικός έξυπνος ελεγκτής θερμοκρασίας διαθέτει: ψηφιακή ένδειξη θερμοκρασίας πηνίου, συναγερμός υπερθέρμανσης (ρυθμιζόμενο σημείο ρύθμισης), έξοδος διακοπής υπερβολικής θερμοκρασίας και αυτόματη έναρξη/διακοπή ανεμιστήρα (εάν είναι προαιρετικά εγκατεστημένη η εξαναγκασμένη ψύξη αέρα).

Επιλογές περιβλήματος: Προαιρετικά περιβλήματα προστασίας IP20 (στερεά αντικείμενα), IP23 (κάθετο νερό που στάζει) ή IP40 (μικρά σωματίδια), κατασκευασμένα από ανοξείδωτο χάλυβα, κράμα αλουμινίου ή χάλυβα ψυχρής έλασης με βαφή πούδρας. Τα περιβλήματα διαθέτουν ανοίγματα αερισμού και κλειδαριές θυρών.

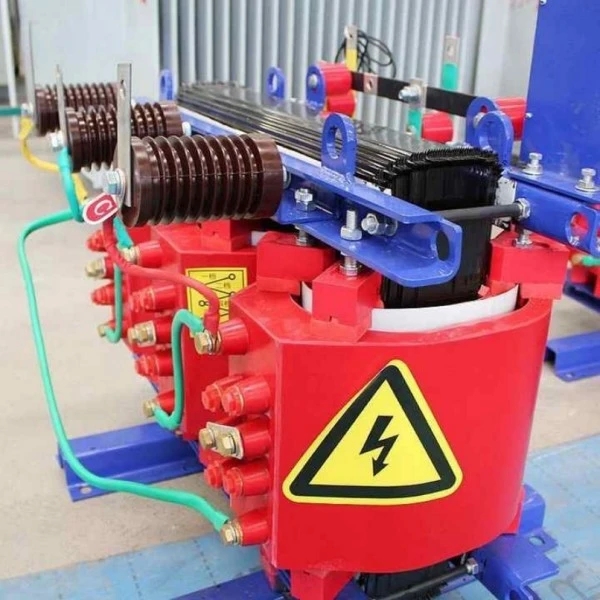

Σύνδεση & Εγκατάσταση: Η πλευρά υψηλής τάσης χρησιμοποιεί ακροδέκτες καλωδίων πλήρως θωρακισμένους/πλήρης μόνωσης από καουτσούκ σιλικόνης ή συμβατικούς ακροδέκτες. Η πλευρά χαμηλής τάσης χρησιμοποιεί επικασσιτερωμένες χάλκινες ράβδους. Το κάτω μέρος του μετασχηματιστή είναι εξοπλισμένο με βάση από χάλυβα καναλιού και κυλίνδρους για εύκολη τοποθέτηση και κίνηση.

Εφαρμογή προϊόντος

Ο μετασχηματιστής ρεύματος ξηρού τύπου τυλίγματος χαλκού SCB13 είναι ιδανικός για τα ακόλουθα σενάρια:

Πολυώροφα κτίρια και εμπορικά κέντρα: Εγκατεστημένα σε υπόγειους ή χώρους διανομής ορόφων εξοπλισμού, ανελκυστήρες τροφοδοσίας, συστήματα HVAC, φωτισμού και πυροπροστασίας. Το μη εύφλεκτο χαρακτηριστικό του πληροί τους κώδικες πυρκαγιάς κτιρίων και ο χαμηλός θόρυβος δεν ενοχλεί τους κατοίκους στον επάνω όροφο.

Βιομηχανικές & Μεταλλευτικές Επιχειρήσεις: Συστήματα διανομής ηλεκτρικής ενέργειας σε εργοστάσια κατασκευής αυτοκινήτων, εργοστάσια ηλεκτρονικών εξαρτημάτων και εργαστήρια μηχανουργικής μηχανικής ακριβείας. Οι περιελίξεις από χαλκό αντέχουν σε υπερτάσεις ρεύματος από συχνές εκκινήσεις/σταματήσεις του κινητήρα, παρέχοντας καλή σταθερότητα τάσης.

Ανανεώσιμες πηγές ενέργειας: Ανανεώσιμες συνδέσεις δικτύου για κατανεμημένους φωτοβολταϊκούς σταθμούς παραγωγής ενέργειας, βοηθητικούς μετασχηματιστές ισχύος για αιολικά πάρκα, μετασχηματιστές απομόνωσης για συστήματα αποθήκευσης ενέργειας. Η υψηλή ενεργειακή απόδοση μειώνει τις απώλειες μετατροπής ισχύος.

Υποδομή μεταφορών : Μετασχηματιστές υπηρεσίας σταθμών για σταθμούς μετρό, τροφοδοτικά για κτίρια σήματος σιδηροδρόμων υψηλής ταχύτητας, κέντρα διανομής ισχύος τερματικού αεροδρομίου, συστήματα ηλεκτρικής ενέργειας στην ακτή λιμένων. Η αντοχή στην υγρασία και η ικανότητα αντοχής σε βραχυκύκλωμα ικανοποιούν τις απαιτήσεις υψηλής αξιοπιστίας της σιδηροδρομικής μεταφοράς.

Κέντρα δεδομένων και σταθμοί βάσης επικοινωνίας: Παροχή καθαρής, σταθερής ισχύος για διακομιστές, διακόπτες και συστήματα UPS. Η αθόρυβη λειτουργία (συνήθως κάτω από 55dB) δεν ενοχλεί το προσωπικό του κέντρου δεδομένων.

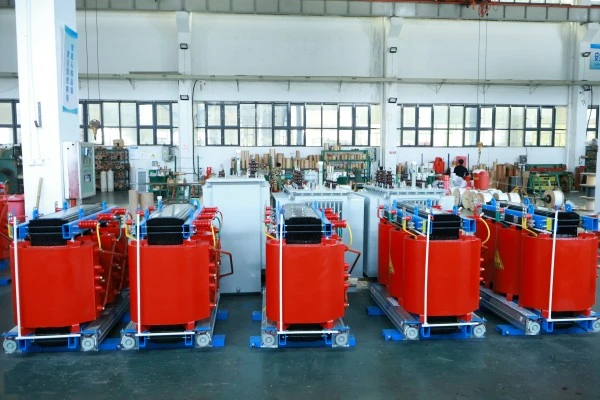

Στοιχεία Παραγωγής

Διαδικασία περιέλιξης φύλλου χαλκού χαμηλής τάσης

Οι περιελίξεις χαμηλής τάσης τυλίγονται χρησιμοποιώντας φύλλο χαλκού πλήρους πλάτους σε εξειδικευμένες μηχανές περιέλιξης φύλλου. Οι άκρες του φύλλου χαλκού είναι στρογγυλεμένες για να αποφευχθεί η εκκένωση κορώνας. Με κάθε στροφή, τοποθετείται αυτόματα προεμποτισμένο μονωτικό χαρτί DMD μεταξύ των στρωμάτων και ο ηλεκτρονικός έλεγχος τάσης διασφαλίζει ότι το φύλλο χαλκού τυλίγεται σφιχτά. Μετά την ολοκλήρωση της περιέλιξης, ολόκληρο το συγκρότημα τοποθετείται σε καλούπι για χύτευση εποξειδικής ρητίνης υπό κενό, σχηματίζοντας μια μονολιθική δομή χωρίς κενά. Αυτή η διαδικασία βελτιώνει την ικανότητα αντοχής σε βραχυκύκλωμα των περιελίξεων χαμηλής τάσης κατά περισσότερο από 30% σε σύγκριση με τις κατασκευές με σύρμα.

Περιέλιξη τμηματοποιημένης στρώσης υψηλής τάσης

Οι περιελίξεις υψηλής τάσης χωρίζονται σε 4-6 τμήματα (τηγανίτες), με κάθε τμήμα να χωρίζεται περαιτέρω σε 2-4 στρώματα. Οι αγωγοί (ή τα κανάλια αέρα) μεταξύ των τμημάτων βελτιώνουν τη διάχυση θερμότητας, ενώ η επίστρωση μειώνει την τάση μεταξύ των στρωμάτων. Οι βρύσες λαμβάνονται από συγκεκριμένες στροφές συγκεκριμένων τμημάτων και επισημαίνονται με διαφορετικά χρωματιστά καλώδια. Όλες οι συνδέσεις χρησιμοποιούν συγκόλληση τόξου αργού ή συγκόλληση ψυχρής πίεσης για να εξασφαλίσουν ελάχιστη αντίσταση επαφής.

Θεραπεία μείωσης θορύβου πυρήνα

Μετά την ολοκλήρωση της πλαστικοποίησης του πυρήνα, ολόκληρος ο πυρήνας είναι εμποτισμένος υπό πίεση υπό κενό με ένα ειδικά διαμορφωμένο μονωτικό βερνίκι μείωσης του θορύβου, αποσβένοντας τους μικροδονήσεις μεταξύ των φύλλων από χάλυβα πυριτίου και μεταξύ των φύλλων και των εξαρτημάτων σύσφιξης. Τα μαξιλάρια από καουτσούκ σιλικόνης υψηλής θερμοκρασίας τοποθετούνται μεταξύ του πυρήνα και των περιελίξεων και μεταξύ των περιελίξεων και των εξαρτημάτων σύσφιξης. Με αυτές τις θεραπείες, ο θόρυβος χωρίς φορτίο μπορεί να διατηρηθεί κάτω από 55dB (για 315kVA και κάτω), συγκρίσιμο με το βουητό ενός οικιακού ψυγείου.

Ολοκληρωμένη εργοστασιακή δοκιμή

Κάθε SCB13 Copper Winding Dry Type Power Transformer υποβάλλεται στις ακόλουθες δοκιμές πριν φύγει από το εργοστάσιο: μέτρηση αντίστασης περιέλιξης. μέτρηση λόγου τάσης και επαλήθευση ομάδας διανυσμάτων. μέτρηση σύνθετης αντίστασης βραχυκυκλώματος και απώλειας φορτίου. μέτρηση ρεύματος χωρίς φορτίο και απώλειας χωρίς φορτίο. μέτρηση αντίστασης μόνωσης και διηλεκτρικού συντελεστή διάχυσης. Δοκιμή αντοχής εφαρμοζόμενης τάσης. δοκιμή αντοχής σε επαγόμενη τάση. μέτρηση μερικής εκφόρτισης. Τα δεδομένα δοκιμής καταγράφονται αυτόματα και μαζί με την αποστολή παρέχεται μια έκθεση εργοστασιακής δοκιμής.

Παράμετρος προϊόντος (Προδιαγραφές)

Συσκευασία & After-Sales

Μέθοδος συσκευασίας

1. Σώμα μετασχηματιστή τυλιγμένο με αδιάβροχη μεμβράνη PE, κρίσιμες περιοχές καλυμμένες με μαλακή προστατευτική επένδυση.

2. Συσκευασμένα σε ανθεκτικά κιβώτια από κόντρα πλακέ ποιότητας εξαγωγής με πάτο παλετών για χειρισμό περονοφόρου.

3. Εσωτερικό κιβωτίων γεμισμένων με διογκωμένη πολυουρεθάνη ή κυψελοειδή επένδυση από χαρτόνι για την αποφυγή ζημιών από κραδασμούς κατά τη μεταφορά.

4. Καθαρίστε τα σημάδια στο εξωτερικό: κέντρο βάρους, σημεία ανύψωσης, ανθεκτικό στην υγρασία, μην ανατρέπετε.

Εξυπηρέτηση μετά την πώληση

1. Δωρεάν περίοδος εγγύησης: 12 μήνες από την ημερομηνία αποστολής.

2. Οποιαδήποτε αστοχία που προκαλείται από ελαττώματα σχεδιασμού, υλικού ή κατασκευής κατά τη διάρκεια της περιόδου εγγύησης θα επισκευαστεί ή θα αντικατασταθεί δωρεάν από την εταιρεία μας (συμπεριλαμβανομένων των λογικών εξόδων μεταφοράς).
