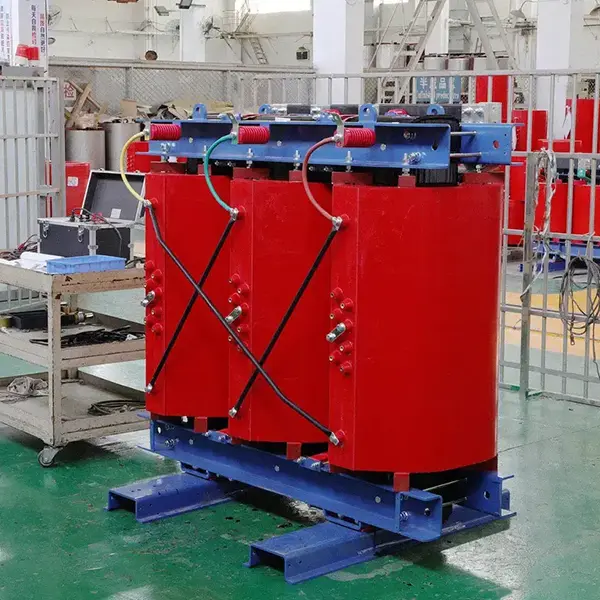

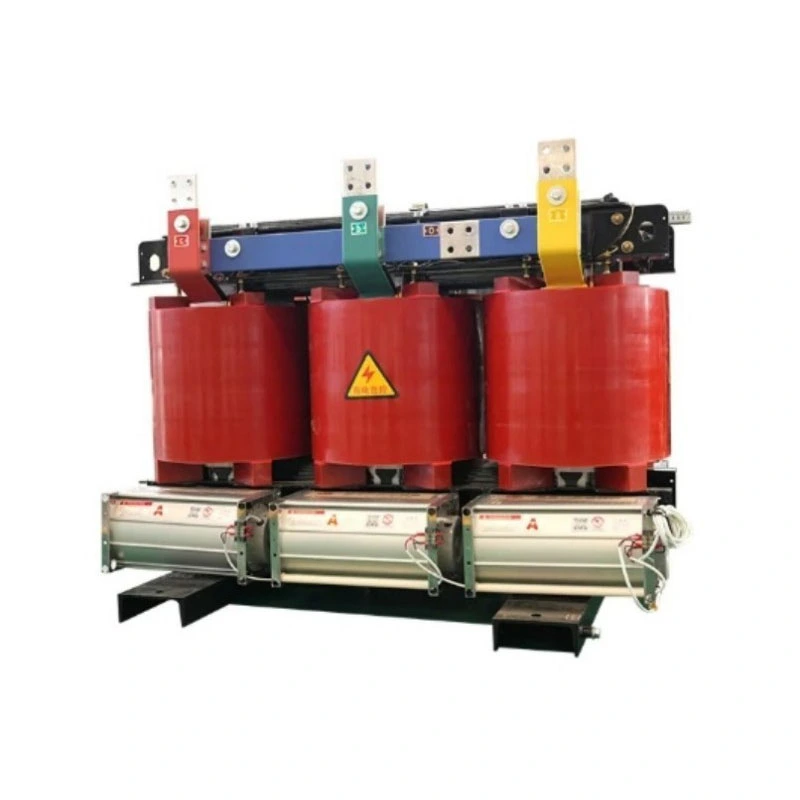

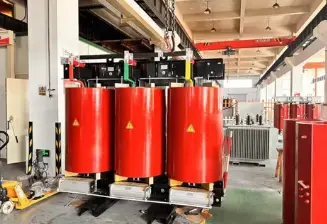

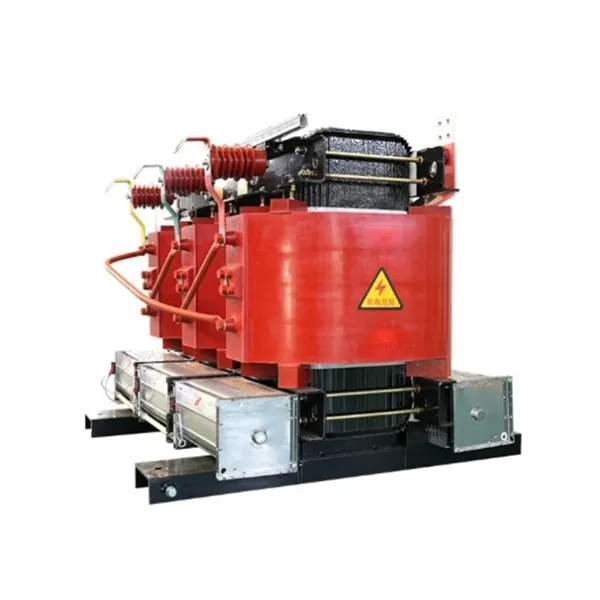

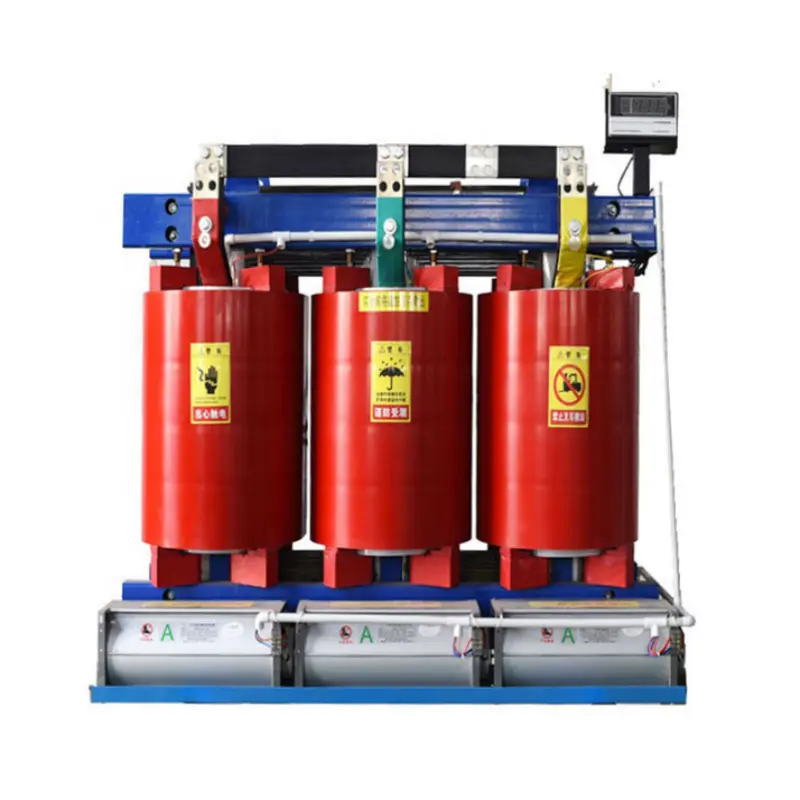

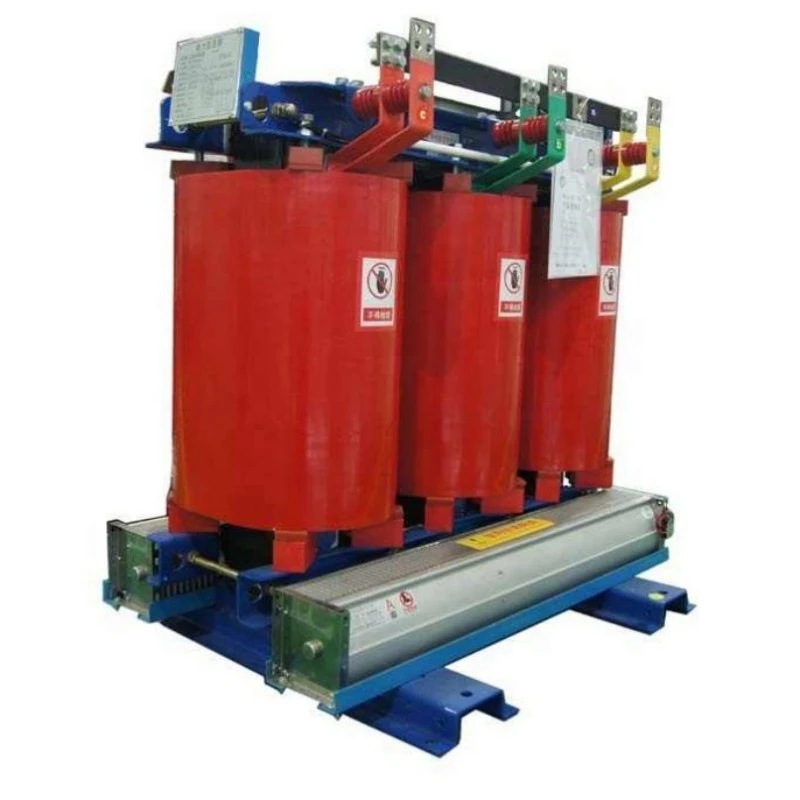

Μετασχηματιστής ξηρού τύπου Air Cooling Outdoor Isolation

Αυτό το προϊόν είναι τύπου εξωτερικού χώρου, τύπου απομόνωσης,μετασχηματιστή ξηρού τύπουχρησιμοποιώντας ψύξη αέρα (ANAN). Δεν βασίζεται σε κανένα υγρό μέσο για μόνωση ή απαγωγή θερμότητας, αλλά χρησιμοποιεί φυσική μεταφορά ή εξαναγκασμένη ψύξη αέρα για τον έλεγχο της αύξησης της θερμοκρασίας.

Τι κάνει;

1. Ηλεκτρική απομόνωση : Δημιουργεί ένα φυσικό ηλεκτρικό φράγμα μεταξύ των πρωτευόντων και δευτερευουσών περιελίξεων, διακόπτοντας αποτελεσματικά τους βρόχους γείωσης, καταστέλλοντας τις αρμονικές και φιλτράροντας τις παρεμβολές και υπερτάσεις υψηλής συχνότητας από το δίκτυο, παρέχοντας «καθαρή» ισχύ σε ευαίσθητα φορτία.

2. Μετασχηματισμός τάσης: Αυξάνει ή μειώνει την τάση AC σύμφωνα με τις απαιτήσεις, προσαρμόζοντας τις ανάγκες τροφοδοσίας διαφόρων εξοπλισμών.

3. Προστασία ασφαλείας: Μέσω του σχεδιασμού απομόνωσης, αποτρέπει την άμεση επαφή του προσωπικού με την πλευρά υψηλής τάσης, μειώνοντας σημαντικά τον κίνδυνο ηλεκτροπληξίας.

4. Προσαρμογή σε εξωτερικούς χώρους: Ένα στιβαρό περίβλημα σχεδιασμένο για βαθμολογίες προστασίας IP54 ή υψηλότερες του επιτρέπει να αντέχει στον άνεμο, τη βροχή, τη σκόνη, τον ψεκασμό αλατιού και τη μακροχρόνια έκθεση στην υπεριώδη ακτινοβολία.

Εν ολίγοις, όταν χρειάζεστε μια ασφαλή, καθαρή, χωρίς συντήρηση λύση απομόνωσης και μετατροπής ισχύος σε σκληρά εξωτερικά περιβάλλοντα, αυτός ο Air Cooling Outdoor Isolation Dry Type Transformer είναι η βασική λύση.

Πλεονεκτήματα προϊόντος

Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές ξηρού τύπου εσωτερικών χώρων βυθισμένου σε λάδι ή τυπικούς μετασχηματιστές, αυτό το προϊόν προσφέρει πέντε βασικά πλεονεκτήματα:

1. Μηδενική ρύπανση, χωρίς συντήρηση: Ο σχεδιασμός χωρίς λάδια εξαλείφει πλήρως τον κίνδυνο μόλυνσης του εδάφους ή του νερού από διαρροές, καθώς και το κόστος συντήρησης και το χρόνο διακοπής λειτουργίας που σχετίζονται με την ετήσια δοκιμή και αντικατάσταση λαδιού. Για έργα εξωτερικού χώρου με αυστηρούς περιβαλλοντικούς κανονισμούς, αυτό είναι ένα αποφασιστικό πλεονέκτημα.

2. Ανώτερη περιβαλλοντική ανοχή εξωτερικού χώρου: Χρησιμοποιεί τη διαδικασία εμποτισμού με πίεση κενού (VPI) και το σύστημα μόνωσης Κατηγορίας H (180°C), σε συνδυασμό με ένα πλήρως σφραγισμένο συγκολλημένο εξωτερικό περίβλημα από ανοξείδωτο χάλυβα ή χάλυβα Aluzinc. Λειτουργεί σταθερά σε θερμοκρασίες περιβάλλοντος από -25°C έως 50°C και σχετική υγρασία έως 95%. Ανθεκτικό σε ψεκασμό αλατιού, μύκητες και διάβρωση.

3. Απόλυτη ασφάλεια με ηλεκτρική μόνωση: Η ενισχυμένη μόνωση μεταξύ των πρωτευόντων και δευτερευουσών περιελίξεων επιτυγχάνει διηλεκτρική τάση αντοχής 3kV έως 5kV (ανάλογα με το μοντέλο). Απομονώνει αποτελεσματικά εξαρτήματα DC, τρίτες αρμονικές και διάφορες κρούσεις υπέρτασης από το πλέγμα, προστατεύοντας τα κατάντη όργανα ακριβείας.

4. Φυσική ψύξη αέρα, αθόρυβο και αξιόπιστο: Βασίζεται στη μεταφορά αέρα για απαγωγή θερμότητας χωρίς ανεμιστήρες (προαιρετικό). Ο θόρυβος λειτουργίας είναι σημαντικά χαμηλότερος από τους μετασχηματιστές που βυθίζονται στο λάδι. Χωρίς περιστρεφόμενα μηχανικά μέρη στα εξαρτήματα του πυρήνα, ο μέσος χρόνος μεταξύ βλαβών (MTBF) έχει βελτιωθεί σημαντικά.

5. Υψηλή χωρητικότητα υπερφόρτωσης, που μπορεί να χρησιμοποιηθεί σε καταστάσεις έκτακτης ανάγκης: Χωρητικότητα υπερφόρτωσης έκτακτης ανάγκης έως 120% για συνεχή λειτουργία, 150% για βραχυπρόθεσμη λειτουργία. Σε απροσδόκητες αιχμές φορτίου εξωτερικού χώρου (π.χ. πολλαπλοί κινητήρες που ξεκινούν ταυτόχρονα), δεν απαιτείται άμεση αύξηση της χωρητικότητας, αγοράζοντας πολύτιμο χρόνο για τον χρήστη.

Χαρακτηριστικά προϊόντος

Πυρήνας: Υψηλής διαπερατότητας ψυχρής έλασης προσανατολισμένου σε κόκκους χάλυβας πυριτίου, διαδικασία άρθρωσης με βηματισμό, σημαντικά μειωμένη απώλεια χωρίς φορτίο και συναρπαστικό ρεύμα.

Περιελίξεις : Τόσο τα τυλίγματα υψηλής όσο και χαμηλής τάσης χρησιμοποιούν αγωγούς εξ ολοκλήρου (προαιρετικό αλουμίνιο), τυλιγμένους με Nomex® ή παρόμοιο μονωτικό χαρτί αραμιδίου, επεξεργασμένοι μέσω εμποτισμού κενού VPI με βερνίκι χωρίς διαλύτη, δημιουργώντας μια στιβαρή, ανθεκτική στην υγρασία, ανθεκτική σε υψηλή θερμοκρασία δομή στερεού υλικού.

Δομή απομόνωσης: Τα πρωτεύοντα και δευτερεύοντα τυλίγματα τυλίγονται σε ξεχωριστές μπομπίνες ή ανεξάρτητα πόδια πυρήνα, με προαιρετική ηλεκτροστατική θωράκιση μεταξύ τους, ελαχιστοποιώντας την χωρητικότητα σύζευξης και παρέχοντας εξαιρετική καταστολή παρεμβολών υψηλής συχνότητας.

Προστατευτικό περίβλημα: Στάνταρ προστασία IP54 (στεγανή στη σκόνη, αδιάβροχο), IP65 προαιρετικό. Περίβλημα κατασκευασμένο από ανοξείδωτο χάλυβα πάχους 2,0 mm ή χάλυβα Galvalume, που διαθέτει αδιάβροχη οροφή, αεριζόμενες περσίδες από ανοξείδωτο χάλυβα και κλειδαριές κατά της κοπής.

Σύστημα ελέγχου θερμοκρασίας: Ενσωματωμένοι αισθητήρες θερμοκρασίας PTC ή PT100 RTD, που μπορούν να συνδεθούν με έναν έξυπνο ελεγκτή θερμοκρασίας για συναγερμό υπερβολικής θερμοκρασίας, προστασία από το ταξίδι και αυτόματη ενεργοποίηση ανεμιστήρα (εάν υπάρχουν προαιρετικοί ανεμιστήρες).

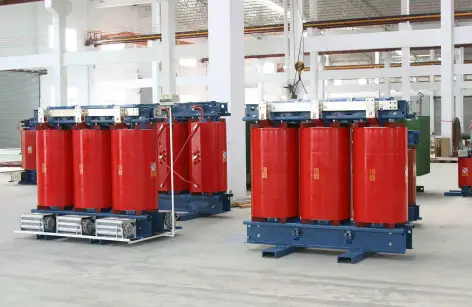

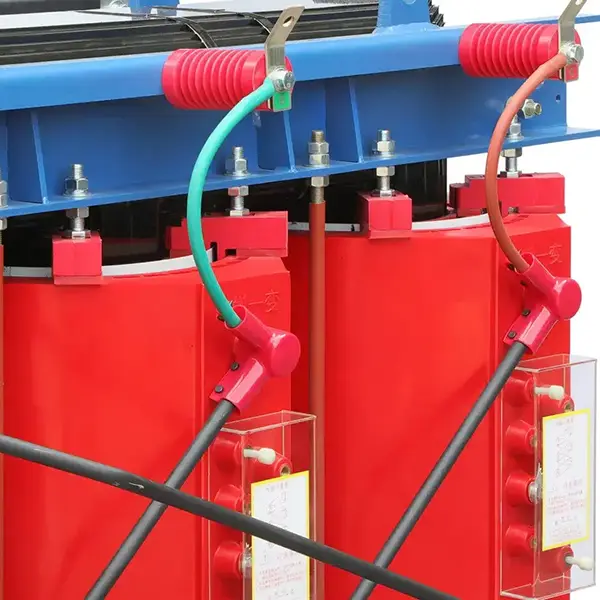

Ακροδέκτες: Εξωτερικό κουτί διακλάδωσης υψηλής τάσης με τσιμούχα από καουτσούκ σιλικόνης και εισόδους στυπιοθλίπτη καλωδίων. Η πλευρά χαμηλής τάσης χρησιμοποιεί επικασσιτερωμένες χάλκινες ράβδους ή αδιάβροχους συνδέσμους.

Εφαρμογή προϊόντος

Αυτός ο μετασχηματιστής ξηρού τύπου απομόνωσης εξωτερικού χώρου με ψύξη αέρα χρησιμοποιείται ευρέως στα ακόλουθα σενάρια:

Παραγωγή Ανανεώσιμων Πηγών Ενέργειας: Απομόνωση στην πλευρά χαμηλής τάσης των υποσταθμών φωτοβολταϊκών σταθμών και αιολικών πάρκων, απομόνωση της τάσης εξόδου του μετατροπέα πριν από τη σύνδεση στο δίκτυο ή την τοπική παροχή ρεύματος.

Βιομηχανικός εξοπλισμός εξωτερικού χώρου: Απομόνωση τροφοδοσίας για πλατφόρμες γεώτρησης πετρελαίου, θραυστήρες ανοιχτού ορυχείου, συστήματα ισχύος λιμενικής ακτής, μηχανές διάνοιξης σήραγγας (μηχανές θωράκισης), αποτρέποντας τις υπερτάσεις του δικτύου από την καταστροφή του εξοπλισμού.

Προσωρινή ισχύς & έκτακτης ανάγκης: Απομόνωση εξόδου γεννήτριας για υπαίθριες εκδηλώσεις, αθλητικούς αγώνες και τοποθεσίες αντιμετώπισης καταστροφών, παρέχοντας καθαρή ισχύ για εξοπλισμό ήχου, βίντεο και ελέγχου.

Υποδομή φόρτισης: Μετασχηματιστής απομόνωσης εισόδου για γρήγορους φορτιστές DC εξωτερικού χώρου, αποτρέποντας την αρμονική ανάδραση στο δίκτυο ενώ προστατεύει τις μονάδες φόρτισης.

Smart Grid & Distribution: Μετασχηματιστές υπηρεσίας σταθμού ή απομόνωσης σε κύριες μονάδες εξωτερικού δακτυλίου και συμπαγείς υποσταθμούς, παρέχοντας ασφαλή, αξιόπιστη ισχύ για τερματικά αυτοματισμού (DTU/FTU).

Στοιχεία Παραγωγής

Διαδικασία εμποτισμού με πίεση κενού VPI

Όλες οι περιελίξεις εμποτίζονται με μονωτικό βερνίκι χωρίς διαλύτη υπό κενό, αφαιρώντας τον εσωτερικό αέρα και επιτρέποντας στο βερνίκι να διεισδύσει πλήρως μεταξύ των στροφών, των στρωμάτων και της γείωσης. Μετά τη σκλήρυνση, σχηματίζει μια μονολιθική «στερεή» δομή με θερμική αγωγιμότητα, μηχανική αντοχή και αντοχή στην υγρασία που υπερβαίνει κατά πολύ τις τυπικές διαδικασίες εμποτισμού.

Κουτί διακλάδωσης ειδικά για εξωτερικούς χώρους

Το κουτί εξόδου χαμηλής τάσης διαθέτει ένα επιβραδυντικό φλόγας μονωτικό πάνελ στήριξης, με άφθονο ηλεκτρικό διάκενο (>20 mm) μεταξύ των χάλκινων ζυγών. Οι είσοδοι καλωδίων χρησιμοποιούν φλάντζες πολλαπλών σφραγίδων και στυπιοθλίπτες καλωδίων, συμβατές με διάφορα θωρακισμένα ή με επένδυση από καουτσούκ, αποτρέποντας την είσοδο υγρασίας κατά μήκος του καλωδίου στο κουτί.

Περίβλημα από ανοξείδωτο ατσάλι βαρέως τύπου

Το περίβλημα κατασκευάζεται με κοπή με λέιζερ, κάμψη CNC και ρομποτική συγκόλληση, με όλες τις ραφές να σφραγίζονται συνεχώς. Οι πόρτες διαθέτουν λαβές κλειδώματος τριών σημείων και στεγανωτικές φλάντζες ανθεκτικές στις καιρικές συνθήκες. Το επάνω κάλυμμα έχει σχεδιαστεί ως γωνιακή ασπίδα βροχής και περιλαμβάνει βίδες ανύψωσης για άνετη ανύψωση σε εξωτερικό χώρο.

Συσκευασία, Παράδοση & Μετά την Πώληση

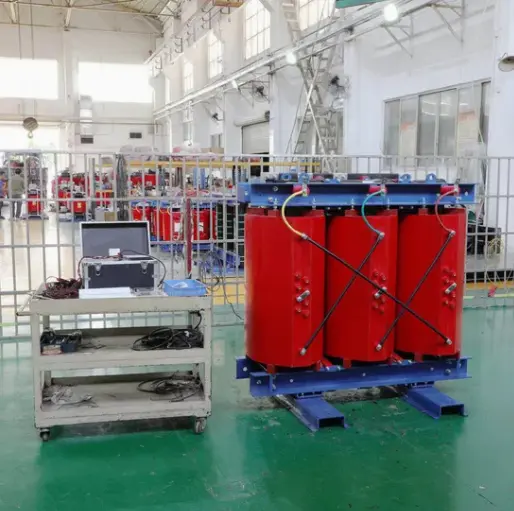

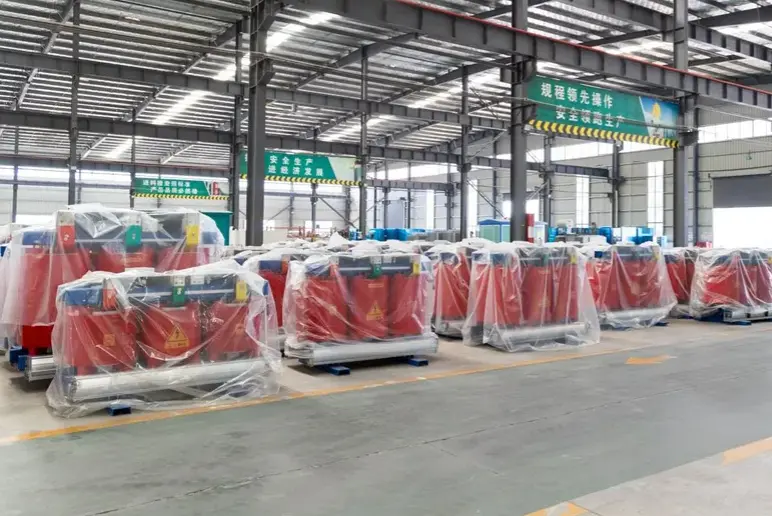

Μέθοδος συσκευασίας

1. Σώμα μετασχηματιστή τυλιγμένο με αδιάβροχη μεμβράνη PE, τοποθετημένο μέσα αποξηραντικό.

2. Συσκευασμένα σε ξύλινα κιβώτια βαρέως τύπου ή κουτιά από κόντρα πλακέ χωρίς υποκαπνισμό (που πληρούν τα πρότυπα εξαγωγής), που περιβάλλονται από αφρό υψηλής πυκνότητας ή σακούλες με αέρα για απορρόφηση κραδασμών.

3. Ετικέτες όπως "Απόδειξη υγρασίας", "Εύθραυστο" και "This Way Up" επικολλημένες στο εξωτερικό του κουτιού.

Τρόπος Παράδοσης

1. Εσωτερικό: Ειδικό φορτηγό logistics (μικρές χωρητικότητες μπορούν να αποσταλούν μέσω βαρέων εμπορευμάτων Deppon/SF Express).

2. Εξαγωγή: Ρυθμίσεις για θαλάσσιες, σιδηροδρομικές ή αεροπορικές μεταφορές, συμπεριλαμβανομένων των τελωνειακών εγγράφων.

Εξυπηρέτηση μετά την πώληση

1. Περίοδος εγγύησης: 12 μήνες από την ημερομηνία παραλαβής.

2. Δωρεάν επισκευή ή αντικατάσταση για κατασκευαστικά ελαττώματα κατά τη διάρκεια της περιόδου εγγύησης.

Συχνές Ερωτήσεις (Q&A)

Ε1: Δεν είναι αυτός ο μετασχηματιστής ξηρού τύπου απομόνωσης εξωτερικού χώρου με ψύξη αέρα πιο επιρρεπής σε υπερθέρμανση και καύση σε σύγκριση με έναν κανονικό μετασχηματιστή που βυθίζεται στο λάδι;

Α: Το ακριβώς αντίθετο. Παρόλο που ο αέρας έχει χαμηλότερη θερμική αγωγιμότητα από το λάδι, το προϊόν μας χρησιμοποιεί μόνωση κατηγορίας H (βαθμολογημένη για 180°C) και τη διαδικασία εμποτισμού κενού VPI. Η θερμότητα από τις περιελίξεις διοχετεύεται αποτελεσματικά και διαχέεται μέσω του περιβλήματος. Για την ίδια χωρητικότητα, ο σχεδιασμός μας έχει μεγαλύτερο περιθώριο αύξησης θερμοκρασίας, καθιστώντας λιγότερο πιθανό να υποστούμε τις αστοχίες εξάντλησης που προκαλούνται από διαρροή λαδιού και τα επακόλουθα χαμηλά επίπεδα λαδιού σε παραδοσιακές μονάδες. ΜαςΜετασχηματιστής ξηρού τύπου Air Cooling Outdoor Isolationλειτουργεί με θερμοκρασίες θερμών σημείων πολύ κάτω από το όριο μόνωσης ακόμη και σε πλήρες φορτίο σε εξωτερικές συνθήκες 40°C.

Ε2: Τις βροχερές μέρες σε εξωτερικούς χώρους, το νερό της βροχής δεν θα εισέλθει από τις περσίδες ψύξης και δεν θα προκαλέσει βραχυκύκλωμα στο εσωτερικό;

Α: Όχι. Η βαθμολογία προστασίας του περιβλήματος είναι IP54. Οι περσίδες διαθέτουν εσωτερικό κανάλι σε στυλ λαβύρινθου και μεταλλική δικτυωτή οθόνη. Οι δοκιμές δείχνουν ότι ακόμη και με άμεσο ψεκασμό από μπροστά με ένταση βροχόπτωσης 10 mm ανά λεπτό, το εσωτερικό παραμένει εντελώς στεγνό. Όλες οι θύρες εισόδου καλωδίων χρησιμοποιούν σφραγισμένους στυπιοθλίπτες βαθμού έκρηξης, εμποδίζοντας πλήρως κάθε διαδρομή εισόδου υγρασίας.

Πίνακας Τεχνικών Προδιαγραφών
