Μετασχηματιστής ξηρού τύπου Air Cooling Epoxy Resin

Τι είναι αυτό;

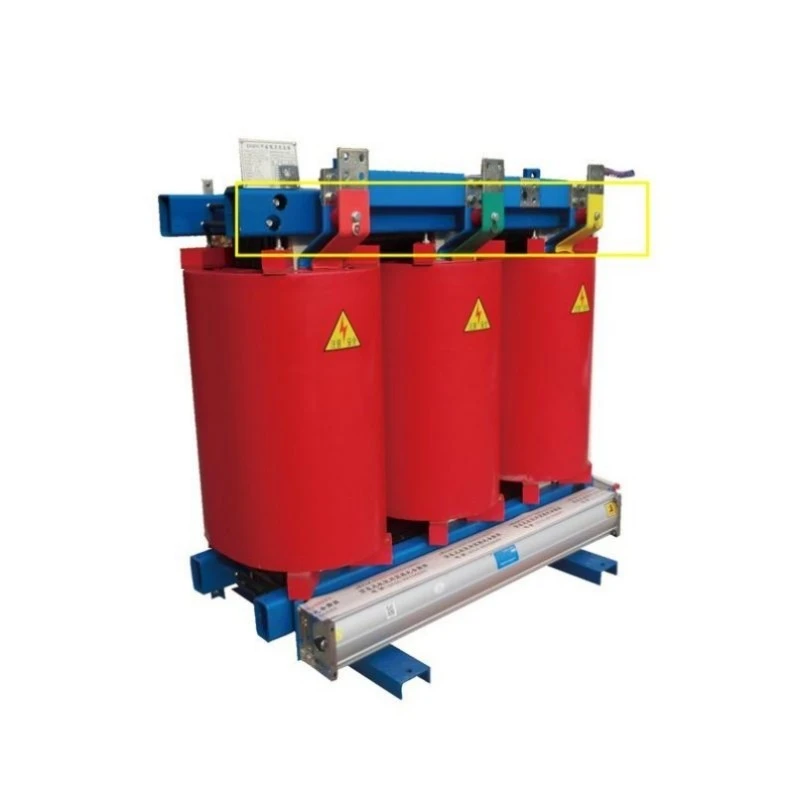

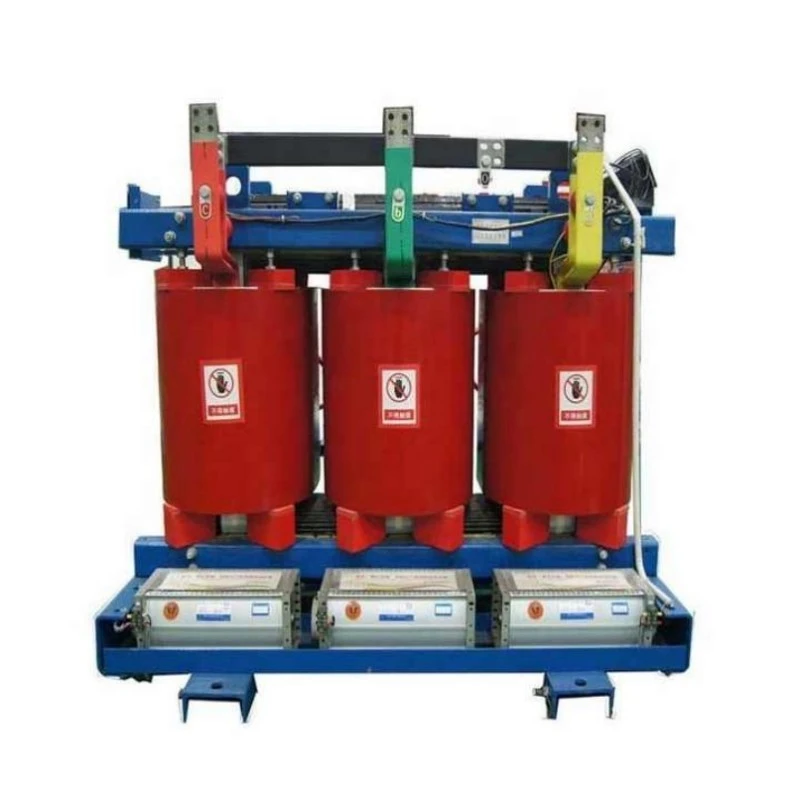

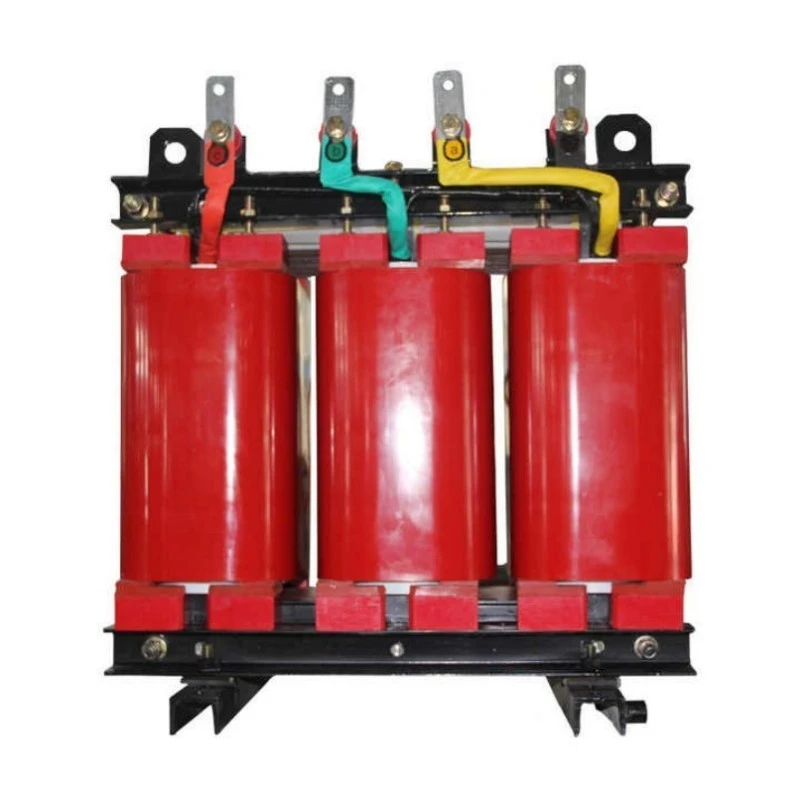

Ο Air Cooling Epoxy Resin Dry Type Transformer είναι μια συσκευή μετατροπής ισχύος εντελώς χωρίς λάδι, όπου όλες οι περιελίξεις υψηλής και χαμηλής τάσης είναι πλήρως ενθυλακωμένες σε χυτή εποξειδική ρητίνη υπό πίεση κενού. Σε αντίθεση με τους συμβατικούς μετασχηματιστές που βασίζονται σε ορυκτέλαιο ή συνθετικά υγρά για μόνωση και ψύξη, αυτή η μονάδα χρησιμοποιεί μόνο αέρα ως ψυκτικό μέσο — είτε φυσική μεταφορά (AN) είτε προαιρετικό εξαναγκασμένο αέρα (AF). Η εποξειδική ρητίνη εξυπηρετεί τριπλό καθήκον: πρωτογενή ηλεκτρική μόνωση, μηχανική προστασία από την υγρασία και τους ρύπους και μια άκαμπτη δομή που αντέχει τις δυνάμεις βραχυκυκλώματος.

Τι κάνει;

Μετασχηματισμός τάσης: Μειώνει τη μέση τάση (6kV, 10kV, 20kV, 35kV) σε τάσεις χρήσης (208V, 400V, 480V, 690V) για βιομηχανικά, εμπορικά και οικιακά φορτία. Εναλλακτικά, αυξάνει την τάση για τη διασύνδεση του δικτύου ανανεώσιμων πηγών ενέργειας.

Διανομή ισχύος πυρασφάλειας: Παρέχει ηλεκτρική ενέργεια μέσα σε κτίρια, υπόγεια γκαράζ στάθμευσης, νοσοκομεία και κέντρα δεδομένων όπου οι μετασχηματιστές γεμάτοι λάδι απαγορεύονται από τους κώδικες πυρκαγιάς. Το αυτοσβενόμενο εποξειδικό (ονομαστική UL 94 V-0) δεν θα διαδώσει φλόγες.

Καθαρή ισχύς για ευαίσθητα φορτία: Παρέχει απομόνωση μεταξύ πρωτεύοντος και δευτερεύοντος κυκλώματος, φιλτράροντας τις αρμονικές, καταστέλλοντας υπερτάσεις και εξαλείφοντας βρόχους γείωσης που διαταράσσουν τον εξοπλισμό ιατρικής απεικόνισης, τις μηχανές CNC και τα εργαστηριακά όργανα.

Λειτουργία σε εξωτερικό & σκληρό περιβάλλον: Με προαιρετικά περιβλήματα IP54 ή IP65, ο μετασχηματιστής αντέχει τη βροχή, το χιόνι, τις καταιγίδες σκόνης, τον ψεκασμό αλατιού και τις ακραίες θερμοκρασίες από -30°C έως +55°C χωρίς υποβάθμιση της απόδοσης.

Ουσιαστικά, ο Air Cooling Epoxy Resin Dry Type Transformer είναι η προτιμώμενη επιλογή όποτε η ασφάλεια, η περιβαλλοντική συμμόρφωση και η μακροπρόθεσμη αξιοπιστία είναι αδιαπραγμάτευτα.

Παράμετρος προϊόντος (Προδιαγραφές)

Χαρακτηριστικό προϊόντος και εφαρμογή (Μορφή Q&A)

Ε1: Τι κάνει τη μόνωση από εποξειδική ρητίνη ανώτερη από τα σχέδια ανοιχτής περιέλιξης;

Α: Τρία βασικά πλεονεκτήματα. Πρώτον, ανοσία στην υγρασία - η εποξειδική ουσία δεν είναι υγροσκοπική. Ο Air Cooling Epoxy Resin Dry Type Transformer επανεκκινείται αμέσως μετά από εβδομάδες διακοπής λειτουργίας σε 100% υγρασία, ενώ οι μονάδες ανοιχτής περιέλιξης απαιτούν προθέρμανση. Δεύτερον, προστασία από τη μόλυνση — η αγώγιμη σκόνη δεν μπορεί να διεισδύσει σε στερεές εποξειδικές επιφάνειες, εξαλείφοντας τους κινδύνους παρακολούθησης και αναρρόφησης. Τρίτον, μηχανική αντοχή — οι περιελίξεις σε κάψουλα αντέχουν σε δυνάμεις βραχυκυκλώματος έως και 25× ονομαστικό ρεύμα χωρίς παραμόρφωση.

Εφαρμογή: Κέντρα δεδομένων — Μηδενικός κίνδυνος συσσώρευσης σκόνης, αθόρυβη λειτουργία κάτω από 55dB και αυτοσβενόμενη εποξειδική ουσία πληρούν τις απαιτήσεις του NFPA 75 για χώρους εξοπλισμού πληροφορικής.

Ε2: Πώς λειτουργεί σε εξωτερικούς χώρους χωρίς λάδι;

A: Με περιβλήματα IP54/IP65 (ανοξείδωτο ατσάλι, κεκλιμένη οροφή βροχής, ανεμιστήρες λαβυρίνθου), ο μετασχηματιστής αντιστέκεται στη βροχή, τη σκόνη και τον ψεκασμό αλατιού. Οι εποξειδικές περιελίξεις αντιστέκονται στη διάβρωση καλύτερα από τα καλοριφέρ με λάδι. Για παράκτιες τοποθεσίες, διατίθενται 316 περιβλήματα από ανοξείδωτο χάλυβα.

Εφαρμογή: Ηλιακά πάρκα και αιολικά πάρκα — Οι απομακρυσμένες τοποθεσίες χωρίς προσωπικό επωφελούνται από μηδενική δειγματοληψία λαδιού, μηδενικές επιθεωρήσεις διαρροών και κανένα σύστημα καταστολής πυρκαγιάς. Οι μονάδες λειτουργούν χωρίς επίβλεψη για χρόνια σε ακραίες θερμοκρασίες από -30°C έως +55°C.

Ε3: Μπορεί να χειριστεί τις υπερτάσεις και τις υπερφορτώσεις εκκίνησης του κινητήρα;

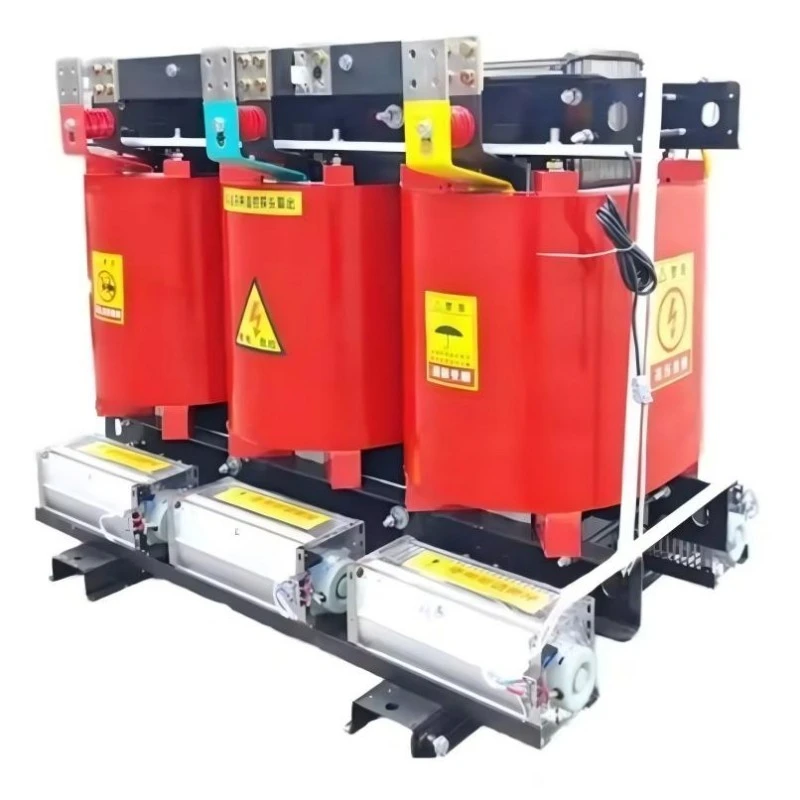

Α: Ναι. Η μόνωση κατηγορίας H (180°C) επιτρέπει 110% συνεχή υπερφόρτωση υπό φυσική ψύξη (AN) και 130% για 30 λεπτά. Με την επιλογή εξαναγκασμένου αέρα (AF), η χωρητικότητα αυξάνεται κατά 20-25% — οι ανεμιστήρες ξεκινούν αυτόματα στους 80°C. Για σοβαρές κυκλικές υπερφορτώσεις που υπερβαίνουν το 150%, συμβουλευτείτε τους μηχανικούς μας.

Εφαρμογή: Βιομηχανική Κατασκευή — Οι γραμμές συναρμολόγησης αυτοκινήτων και τα εργοστάσια σφράγισης παρουσιάζουν σοβαρές μεταβολές φορτίου. Η χαμηλή αντίσταση (4-6%) διατηρεί τη ρύθμιση της τάσης εντός ±3%, ενώ οι εποξειδικές περιελίξεις αντέχουν σε κραδασμούς που θα μπορούσαν να σπάσουν τις συγκολλήσεις του καλοριφέρ με λάδι.

Ε4: Είναι πραγματικά χωρίς συντήρηση;

Α: Ο μετασχηματιστής πυρήνα δεν απαιτεί αλλαγές λαδιού, διηλεκτρική δοκιμή, φιλτράρισμα, αντικατάσταση φλάντζας. Μόνο τρεις απλοί έλεγχοι κάθε 12-24 μήνες: καθαρίστε τις περσίδες/ανεμιστήρες με πεπιεσμένο αέρα, ακροδέκτες ελέγχου ροπής και επιθεωρήστε το περίβλημα. Συνολική ετήσια προσπάθεια: κάτω από δύο ώρες από εξειδικευμένο ηλεκτρολόγο.

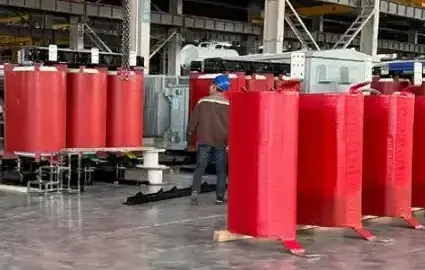

Λεπτομέρειες παραγωγής — Τι κάνει το Λουγκάο ανώτερο από τους ανταγωνιστές

Συχνές Ερωτήσεις (Q&A)

Ε1: Ποια είναι η πραγματική απόδοση του μετασχηματιστή Air Cooling Epoxy Resin Dry Type Transformer και υποβαθμίζεται με την πάροδο του χρόνου;

Α: Η απόδοση σε φορτίο 75% (τυπικό σημείο λειτουργίας) είναι 98,7% για μια μονάδα 1000 kVA, αυξάνεται στο 99,1% για μια μονάδα 2500 kVA. Η απόδοση καθορίζεται από την απώλεια πυρήνα (σταθερή, εξαρτάται από την ποιότητα του χάλυβα πυριτίου) και την απώλεια χαλκού (διαφέρει ανάλογα με το τετράγωνο του φορτίου). Το βασικό πλεονέκτημα του Air Cooling Epoxy Resin Dry Type Transformer είναι ότι η απόδοση δεν υποβαθμίζεται με την πάροδο του χρόνου, επειδή η εποξειδική ενθυλάκωση εμποδίζει την είσοδο υγρασίας που θα αυξήσει την απώλεια. Οι μετασχηματιστές γεμάτοι λάδι συχνά βλέπουν μείωση της απόδοσης μετά από 10-15 χρόνια, καθώς το λάδι υποβαθμίζεται και η περιεκτικότητα σε υγρασία της μόνωσης χαρτιού αυξάνεται. Οι εποξειδικές μας μονάδες διατηρούν την εργοστασιακή απόδοση για ολόκληρη τη διάρκεια ζωής των 30+ ετών. Παρέχουμε εγγυημένες τιμές απώλειας για κάθε μονάδα και θα αποζημιώσουμε τη διαφορά εάν οι επιτόπιες δοκιμές δείξουν υψηλότερες απώλειες εντός της περιόδου εγγύησης.

Ε2: Πώς μπορώ να επιλέξω τη σωστή χωρητικότητα για την αίτησή μου;

Α: Υπολογίστε το συνολικό συνδεδεμένο φορτίο σας σε kVA και, στη συνέχεια, εφαρμόστε συντελεστές διαφοροποίησης. Για συνεχή φορτία (φωτισμός, HVAC, διακομιστές), χρησιμοποιήστε το 100% της πινακίδας. Για διαλείποντα φορτία (κινητήρες, συγκολλητές, ανελκυστήρες), χρησιμοποιήστε 50-70% ανάλογα με τον κύκλο λειτουργίας. Στη συνέχεια, προσθέστε 20-25% μελλοντικό περιθώριο επέκτασης. Παράδειγμα: Εργοστάσιο με 800kVA συνεχούς φορτίου + 400kVA φορτίου κινητήρα (συντελεστής ποικιλομορφίας 0,6 → 240kVA) + 20% επέκταση = (800+240)×1,2 = 1248kVA → επιλέξτε 1250kVA ή 1500kVA. Το υπερβολικό μέγεθος αυξάνει το αρχικό κόστος και την απώλεια χωρίς φορτίο. Το μικρό μέγεθος προκαλεί υπερθέρμανση και πρόωρη αστοχία. Οι μηχανικοί μας παρέχουν δωρεάν βοήθεια σχετικά με το μέγεθος — απλώς στείλτε τη λίστα φόρτωσης και τους κύκλους εργασίας σας. Για εφαρμογές βαριάς χρήσης κινητήρα, συνιστούμε την εξαναγκασμένη ψύξη αέρα (AF) για τη διαχείριση των υπερτάσεων εκκίνησης χωρίς υπέρβαση των ορίων αύξησης της θερμοκρασίας.

Ε3: Μπορεί ο μετασχηματιστής να εγκατασταθεί σε περιορισμένο χώρο όπως σήραγγα ή θόλο;

Α: Απολύτως. ΟΜετασχηματιστής ξηρού τύπου Air Cooling Epoxy Resinείναι ιδανικό για περιορισμένους χώρους επειδή δεν απαιτεί θησαυροφυλάκιο περιορισμού λαδιού (εξοικονομώντας 2-3 μέτρα απόστασης από όλες τις πλευρές). Το ελάχιστο διάκενο για εξαερισμό είναι 300 mm σε όλες τις πλευρές και 600 mm πάνω. Για εγκαταστάσεις σήραγγας, προσφέρουμε μια έκδοση χαμηλού προφίλ όπου το ύψος του περιβλήματος μειώνεται κατά 200 mm (οι περσίδες ψύξης μετατοπίζονται στα πλάγια και όχι στην κορυφή). Ωστόσο, η θερμοκρασία περιβάλλοντος στις σήραγγες μπορεί να είναι αυξημένη λόγω άλλου εξοπλισμού — θα πραγματοποιήσουμε μια θερμική ανάλυση για να επιβεβαιώσουμε την επαρκή ψύξη. Εάν η φυσική μεταφορά είναι ανεπαρκής, η επιλογή AF (αναγκασμένος αέρας) με ανεμιστήρες τοποθετημένους απευθείας στο πλαίσιο του πυρήνα παρέχει πρόσθετη ψύξη χωρίς αύξηση του αποτυπώματος.
