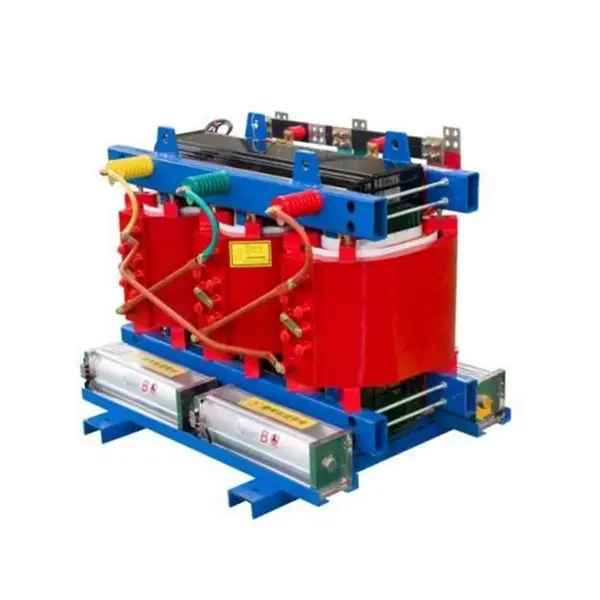

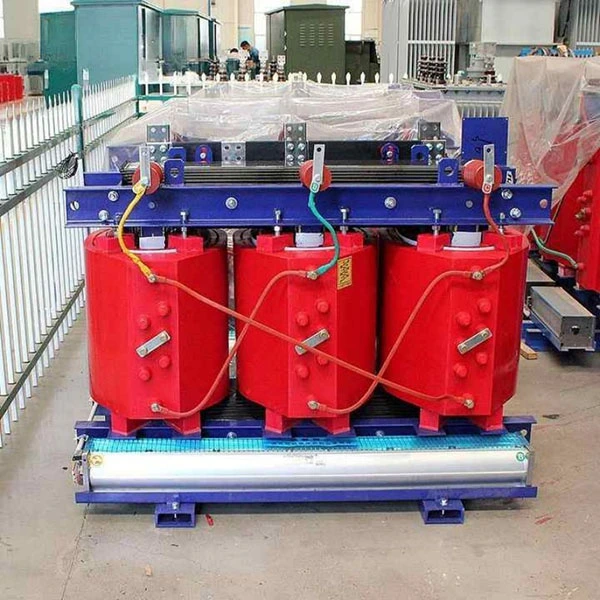

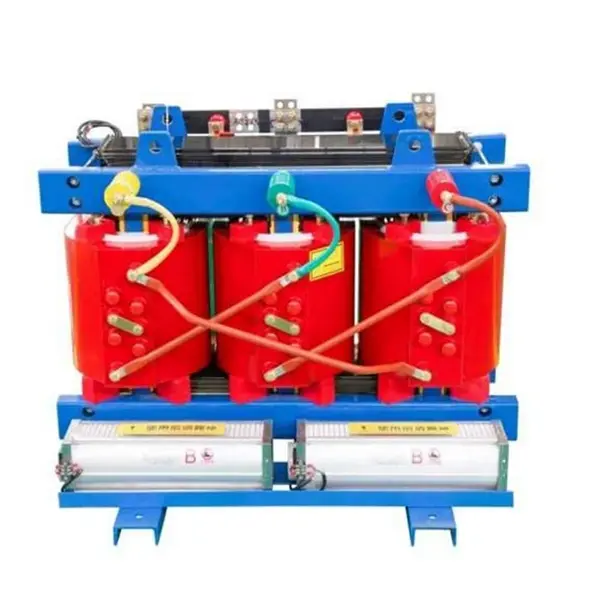

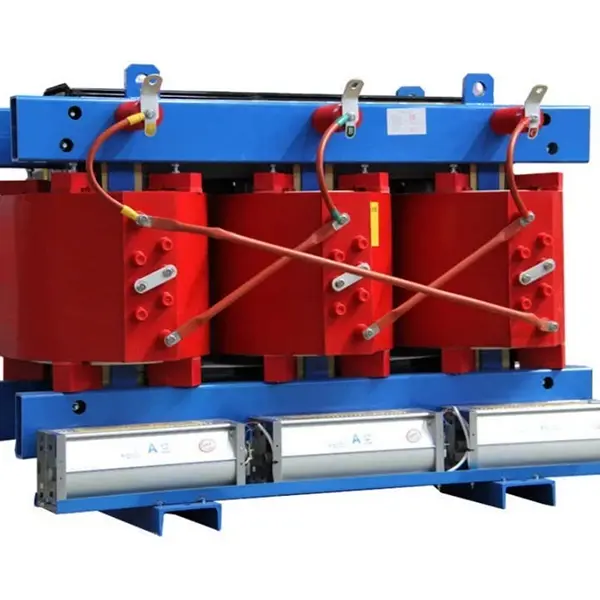

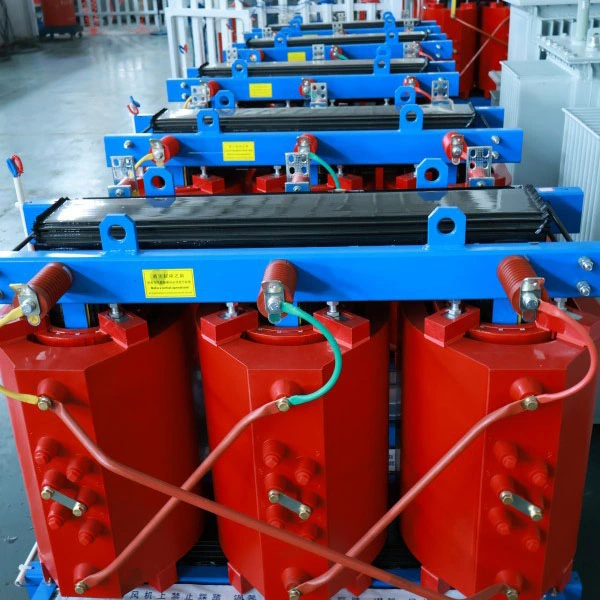

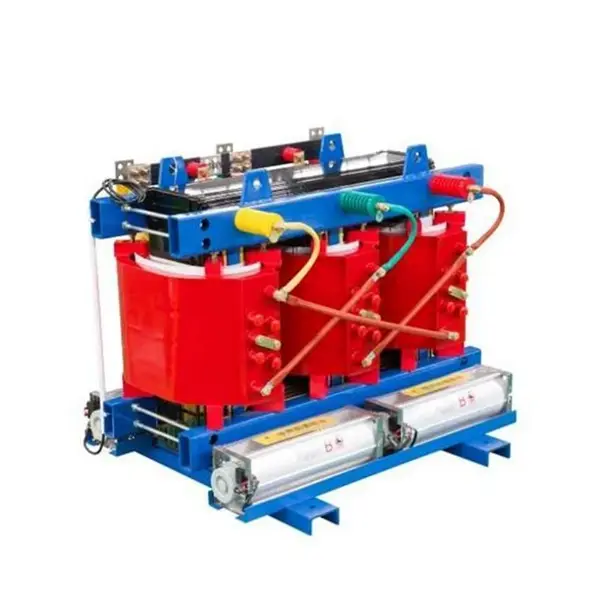

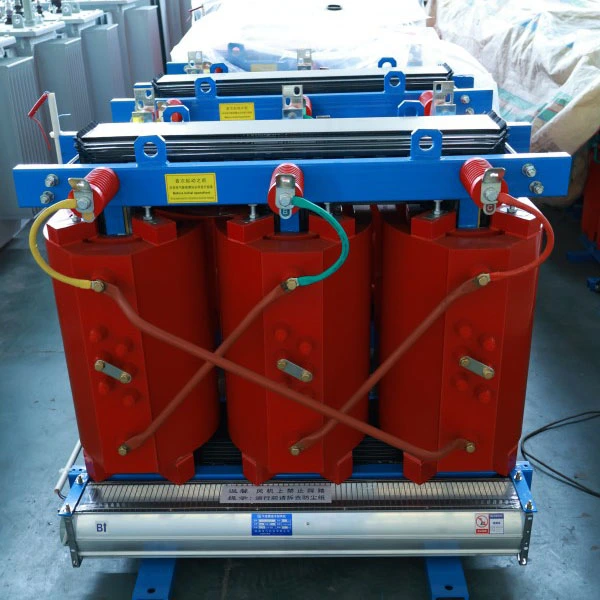

SCB13 800kva Εποξειδική Ρητίνη Cast Power Transformer

Τι είναι αυτός ο εξοπλισμός;

Ο SCB13-800kVA Epoxy Resin Cast Power Transformer είναι ένας τριφασικός μετασχηματιστής ισχύος που κατασκευάζεται με τη χρήση διαδικασίας χύτευσης εποξειδικής ρητίνης κενού. Ανήκει στην ενεργειακά αποδοτική οικογένεια μετασχηματιστών ξηρού τύπου.

Ανάλυση κωδικού μοντέλου:

● S – Τριφασικό

● C – χυτή ρητίνη (εποξειδική)

● B – Περιέλιξη φύλλου χαμηλής τάσης

● 13 – Κωδικός σειράς απόδοσης, που αντιπροσωπεύει το επίπεδο ενεργειακής απόδοσης

Τι κάνει;

Η βασική λειτουργία αυτού του εξοπλισμού είναι να μειώνει την υψηλή τάση (10kV ή 35kV) σε χαμηλή τάση (400V/380V), παρέχοντας ασφαλή και σταθερή ισχύ σε διάφορα ηλεκτρικά φορτία. Σε αντίθεση με τους παραδοσιακούς μετασχηματιστές με λάδι, δεν χρησιμοποιεί μονωτικό λάδι για ψύξη. Αντίθετα, λειτουργεί χρησιμοποιώντας εποξειδική στερεά μόνωση σε συνδυασμό με φυσική ψύξη αέρα.

Περιγραφή προϊόντος

Ο μετασχηματιστής ισχύος SCB13-800kVA εποξειδικής ρητίνης είναι υψηλής απόδοσης,τριφασικός μετασχηματιστής ξηρού τύπουσχεδιασμένο για σύγχρονη διανομή ρεύματος. Διαθέτει χύτευση κενού από εποξειδική ρητίνη, περιελίξεις από φύλλο χαμηλής τάσης και πληροί τα πρότυπα ενεργειακής απόδοσης επιπέδου 2 GB 20052-2020 (πλησιάζει το Επίπεδο 1). Ιδανικό για εφαρμογές που απαιτούν εξοικονόμηση ενέργειας, πυρασφάλεια και αξιοπιστία.

Ονομάζεται στα 800kVA με τυπική αναλογία τάσης 10kV/0,4kV (προσαρμόσιμη σε 6kV, 20kV ή 35kV). Η εποξειδική στερεά μόνωση χωρίς λάδια εξαλείφει τους κινδύνους διαρροής, πυρκαγιάς και έκρηξης, καθιστώντας την κατάλληλη για πολυώροφα κτίρια, μετρό, νοσοκομεία, κέντρα δεδομένων και χημικά εργοστάσια.

Βασική ηλεκτρική απόδοση: απώλεια χωρίς φορτίο ≤1090W, απώλεια φορτίου (120°C) ≤6260W, αντίσταση βραχυκυκλώματος 6% (ρυθμιζόμενη 4%-10%), μερική εκφόρτιση ≤5pC και θόρυβος ≤55dB στο 1 μέτρο.

Εξοπλισμένο με έξυπνο σύστημα ελέγχου θερμοκρασίας (αισθητήρες PT100, αυτόματη έναρξη/διακοπή ανεμιστήρα, συναγερμός υπερθέρμανσης και απενεργοποίηση) και επικοινωνία RS485 για ενσωμάτωση συστήματος BA. Η διαδικασία χύτευσης VPI εξασφαλίζει ενθυλάκωση ανθεκτική στην υγρασία, επιβραδυντική φλόγας. Ο πυρήνας χρησιμοποιεί χάλυβα πυριτίου υψηλής διαπερατότητας με ενώσεις κλιμάκωσης. Τυπική προστασία IP20 (IP23 προαιρετικά).

Με διάρκεια ζωής 30 ετών και ελάχιστη συντήρηση, το SCB13-800kVA είναι μια αξιόπιστη, οικονομική επιλογή για νέα ή αναβαθμισμένα συστήματα διανομής.

Εφαρμογή προϊόντος

Τυπικές εφαρμογές:

Πολυώροφα κτίρια, εμπορικά συγκροτήματα, νοσοκομεία, κέντρα δεδομένων, σταθμοί μετρό, αεροδρόμια, χημικά εργοστάσια, σταθμοί ανανεώσιμων πηγών ενέργειας και κάθε τοποθεσία όπου η πυρασφάλεια αποτελεί κρίσιμη απαίτηση.

Χαρακτηριστικό προϊόντος

Υψηλή απόδοση και εξοικονόμηση ενέργειας – χαμηλότερο λειτουργικό κόστος

Οι απώλειες χωρίς φορτίο μειώθηκαν κατά 20%-37% σε σύγκριση με τη σειρά SCB11. οι απώλειες φορτίου μειώθηκαν κατά 15%-30%

Τυπική απώλεια χωρίς φορτίο 800 kVA ≤ 1090 W, απώλεια φορτίου (στους 120°C) ≤ 6260 W

Πληροί τα πρότυπα ενεργειακής απόδοσης επιπέδου 2 GB 20052-2020. ορισμένες παράμετροι φτάνουν στο επίπεδο 1

Υπολογισμός οικονομικού οφέλους:

Με βάση τις 8.000 ώρες λειτουργίας ετησίως στα 0,11 $/kWh, σε σύγκριση με έναν τυπικό μετασχηματιστή SCB11, η ετήσια εξοικονόμηση ηλεκτρικής ενέργειας είναι περίπου 2.000-2.700 $. Η διαφορά τιμής ανακτάται σε περίπου 3 χρόνια.

Ασφάλεια & Αξιοπιστία – Πυράντοχη και αντιεκρηκτική με μηδενικό κίνδυνο

Βασικά πλεονεκτήματα:

Αυτοσβενόμενο: Σημείο ανάφλεξης από εποξειδική ρητίνη > 300°C. Η φλόγα δεν εξαπλώνεται και σβήνει όταν αφαιρεθεί η πηγή θερμότητας

Σχεδιασμός χωρίς λάδι: Εξαλείφει πλήρως τους κινδύνους διαρροής λαδιού, πυρκαγιάς και έκρηξης. δεν χρειάζεται λάκκο συγκράτησης λαδιού

Ικανότητα αντοχής σε βραχυκύκλωμα: Η δομή ενισχυμένη με υαλοβάμβακα υψηλής αντοχής που σχηματίζεται από χύτευση κενού αυξάνει την ικανότητα αντοχής σε βραχυκύκλωμα κατά περισσότερο από 30%

Εξαιρετικά χαμηλή μερική εκφόρτιση: Η μερική εκφόρτιση μπορεί να ελεγχθεί κάτω από 5 pC, επιβραδύνοντας σημαντικά τη γήρανση της μόνωσης

Αντιμετώπιση πραγματικών ανησυχιών πελατών:

Ε: Κατά την εγκατάσταση ενός μετασχηματιστή στο υπόγειο ενός πολυώροφου κτιρίου, σε τι εστιάζει περισσότερο η πυροσβεστική επιθεώρηση;

Α: Οι πυροσβεστικές αρχές εστιάζουν κυρίως στον «κίνδυνο εξάπλωσης πυρκαγιάς» και στις «εκπομπές τοξικού καπνού». Το SCB13 μας χρησιμοποιεί χύτευση εποξειδικής ρητίνης, η οποία είναι εγγενώς επιβραδυντική φλόγας και δεν παράγει αλογονωμένα τοξικά αέρια κατά την καύση (συμβατό με το GB/T 1094.11-2022). Αυτό είναι ένα σημαντικό πλεονέκτημα που δεν μπορούν να ταιριάξουν οι μετασχηματιστές με λάδι. Πολλά εμπορικά συγκροτήματα και νοσοκομειακά έργα σε πόλεις πρώτης και δεύτερης κατηγορίας έχουν περάσει αυστηρούς ελέγχους πυρασφάλειας ακριβώς λόγω αυτού του χαρακτηριστικού.

Ε: Οι μετασχηματιστές ξηρού τύπου είναι ευαίσθητοι στην υγρασία. Μπορούν να εργαστούν την περίοδο των βροχών στις νότιες περιοχές;

Α: Οι συμβατικοί μετασχηματιστές ξηρού τύπου είναι όντως ευαίσθητοι στην υγρασία, αλλά το SCB13 μας χρησιμοποιεί μια διαδικασία χύτευσης υπό κενό όπου η εποξειδική ρητίνη εγκλωβίζει πλήρως τις περιελίξεις, σχηματίζοντας ένα σφραγισμένο μονωτικό στρώμα. Ο πυρήνας και το υλικό σύσφιξης υφίστανται ειδική αντιδιαβρωτική επεξεργασία, επιτρέποντας την κανονική λειτουργία σε περιβάλλοντα σχετικής υγρασίας 100%. Δεν απαιτείται επεξεργασία στεγνώματος πριν από την επανεκκίνηση μετά την απενεργοποίηση.

Έξυπνη παρακολούθηση – Θερμοκρασία με μια ματιά

Τυπικό έξυπνο σύστημα ελέγχου θερμοκρασίας:

Προενσωματωμένοι αισθητήρες αντίστασης πλατίνας PT100 σε κάθε περιέλιξη φάσης για παρακολούθηση θερμοκρασίας σε πραγματικό χρόνο

Ο ελεγκτής εμφανίζει κυκλικά τις τριφασικές θερμοκρασίες περιέλιξης – ευανάγνωστες

Αυτόματη εκκίνηση/παύση των ανεμιστήρων ψύξης στο κάτω μέρος (ξεκινά από >100°C, σταματά στους <80°C)

Παρέχει συναγερμό υπερθερμοκρασίας (ρυθμιζόμενο σημείο ρύθμισης) και προστασία από την υπερθέρμανση

Λειτουργία χαμηλού θορύβου – Αθόρυβη και χωρίς προβλήματα

Δεδομένα μέτρησης:

Για 800kVA και κάτω, επίπεδο θορύβου ≤ 55dB μετρήθηκε 1 μέτρο από τον εξοπλισμό

Τεχνολογία 45° πλήρους κλιμάκωσης του πυρήνα της άρθρωσης γύρων + τα μαξιλαράκια απόσβεσης κραδασμών μπορούν να μειώσουν περαιτέρω τον θόρυβο κατά 5-8 dB

Ισχυρή χωρητικότητα υπερφόρτωσης – Αξιόπιστο όταν έχει μεγαλύτερη σημασία

Παράμετροι ικανότητας υπερφόρτωσης:

Φυσική ψύξη (AN) – μπορεί να λειτουργεί με φορτίο 100% συνεχώς

Αναγκαστική ψύξη αέρα (AF) – η χωρητικότητα μπορεί να αυξηθεί κατά 40-50%

Μπορεί να αντέξει 150% ονομαστικό φορτίο για 2 ώρες

Σενάρια εφαρμογής:

Θερινές περίοδοι αιχμής ζήτησης, προστασία ισχύος κρίσιμων συμβάντων, προσωρινή κατανομή φορτίου όταν ένας μετασχηματιστής αστοχεί – σε αυτές τις «κρίσιμες στιγμές», η ικανότητα υπερφόρτωσης του SCB13 διασφαλίζει τη συνέχεια της τροφοδοσίας.

Χωρίς συντήρηση – Αβίαστα και χωρίς ανησυχίες

Πλεονεκτήματα συντήρησης:

Χωρίς λάδι – δεν χρειάζεται περιοδική διήθηση λαδιού ή δοκιμή χρωματογραφίας λαδιού

Ομαλή επιφάνεια περιέλιξης - η σκόνη δεν συσσωρεύεται εύκολα

Χωρίς κινούμενα μέρη – εξαιρετικά χαμηλό ποσοστό αστοχίας

Η καθημερινή συντήρηση απαιτεί μόνο έλεγχο της ένδειξης θερμοκρασίας και καθαρισμό των αεραγωγών ψύξης

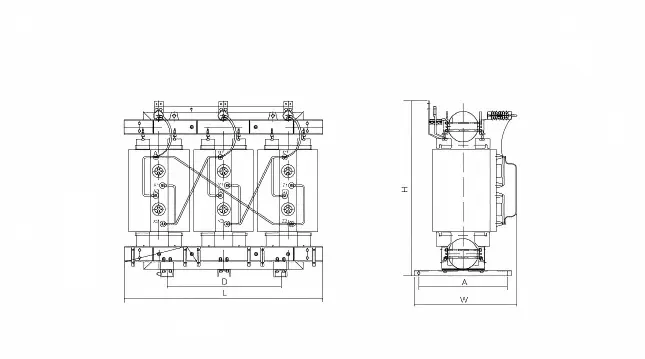

Παράμετρος προϊόντος (Προδιαγραφές)

Δέσμευση εξυπηρέτησης μετά την πώληση

Περίοδος εγγύησης: 12 μήνες από την ημερομηνία αποστολής (με δυνατότητα επέκτασης σε 36 ή 60 μήνες με σύμβαση επί πληρωμή)

Τεχνική Υποστήριξη: Δια βίου δωρεάν τεχνική διαβούλευση. υπολογισμός φορτίου και βελτιστοποίηση λύσης κατά τη φάση επιλογής

Field Service: Οδηγίες εγκατάστασης, βοήθεια κατά τη θέση σε λειτουργία, χειρισμός σφαλμάτων (δωρεάν κατά τη διάρκεια της εγγύησης, βάσει κόστους μετά την εγγύηση)

Προμήθεια ανταλλακτικών: Ελεγκτές θερμοκρασίας, ανεμιστήρες, αισθητήρες και άλλα κοινά εξαρτήματα που διατηρούνται σε απόθεμα. παράδοση την επόμενη μέρα μέσω courier
